Коробка передач GR 900



  05:02-02



4
































1 Первичный вал
2 Опора рычага механизма переключения передач
3 Крышка с  механизмом переключения передач
4 Вторичный вал
5 Масляный насос
6 Промежуточный вал
7 Вал передачи заднего хода


Основные узлы коробки передач GR900













Коробка передач



  05:02-02



5



Коробка передач



Демонтаж



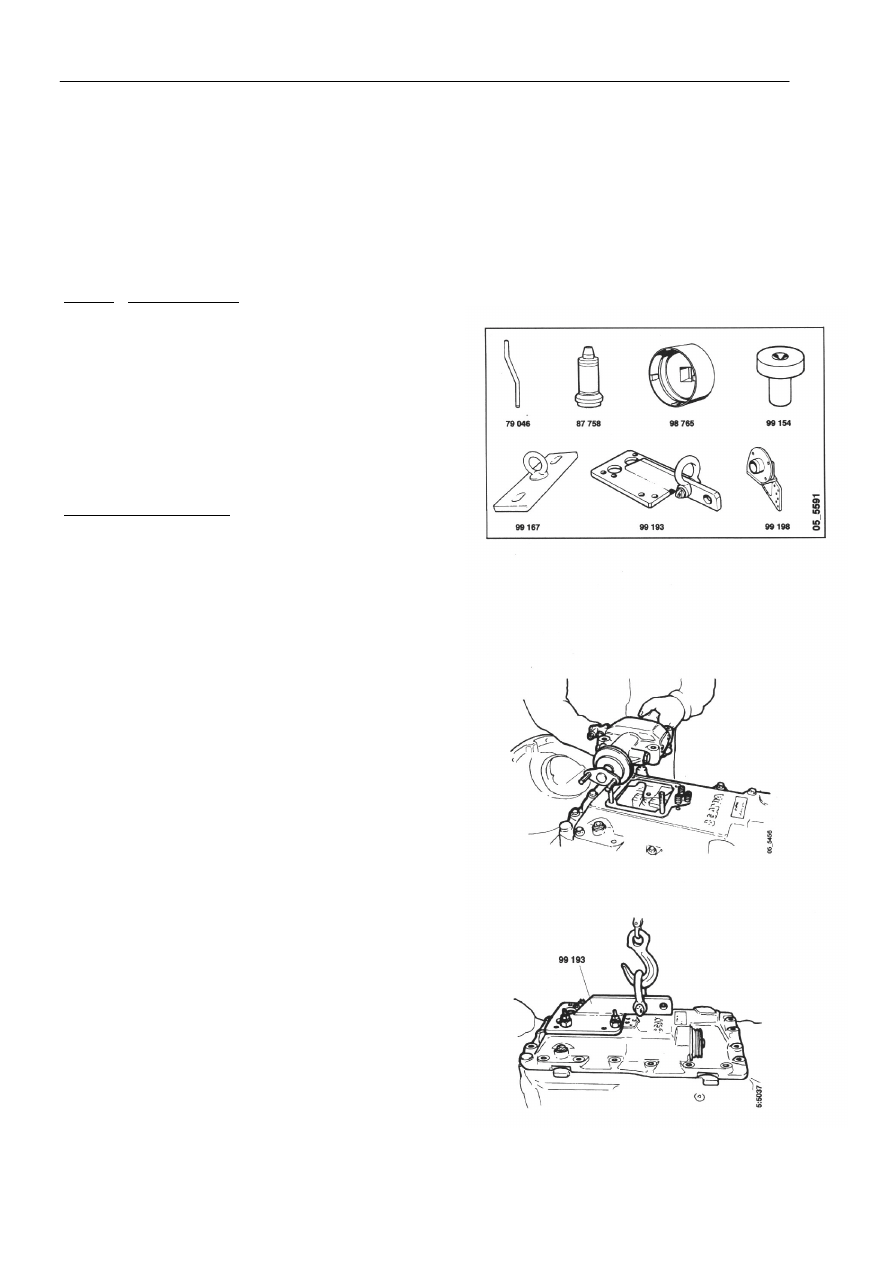

Специальные инструменты


Номер   Наименование

79 046   Оправка
87 758   Оправка
98 765   Шлицевой держатель
99 154   Опорная оправка
99 167   Подъемное приспособление
99 193   Подъемное приспособление
99 198   Зажим

Другие инструменты

587 511   Съемник
587 585   Клещи для снятия стопорных колец





1   Отсоединить электропроводку, воздушные шланги и

опору рычага механизма переключения передач.


2   Снять крышки запорных пружин и три пружины с

плунжерами.











3   Закрепить подъемное приспособление 99 193 с

помощью двух болтов М10х25 и двух болтов М10 с
двумя гайками М14 в качестве прокладок.






Коробка передач



  05:02-02



6


4

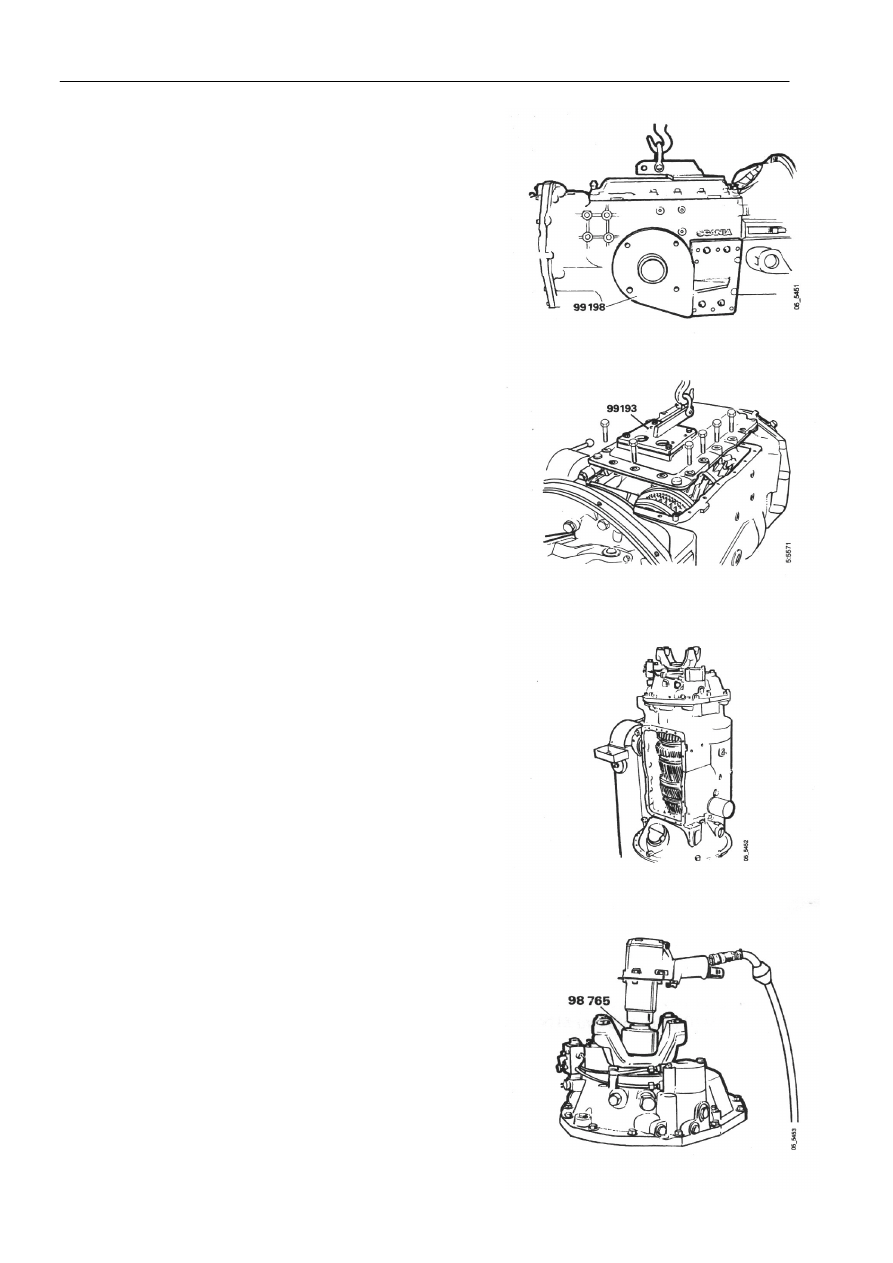

Снять крышку механизма отбора мощности и
механизм отбора мощности.


5

Установить зажим 99 198.









6

Установить коробку передач на универсальный
стенд.


7

Снять зажимные болты. Снять крышку с
механизмом переключения передач и вилками
механизма переключения. Снять подъемное
приспособление 99 193.










8

Развернуть коробку передач под углом 90

°

 на

стенде так, чтобы планетарная передача была
направлена вверх.












9

Ослабить, но не снимать круглую гайку фланец-
вилки. Использовать шлицевой держатель 98 765.
