Коробка передач GR900 грузовиков Scania. Руководство - часть 6

Спецификации



05 :02-01



21



Спецификации

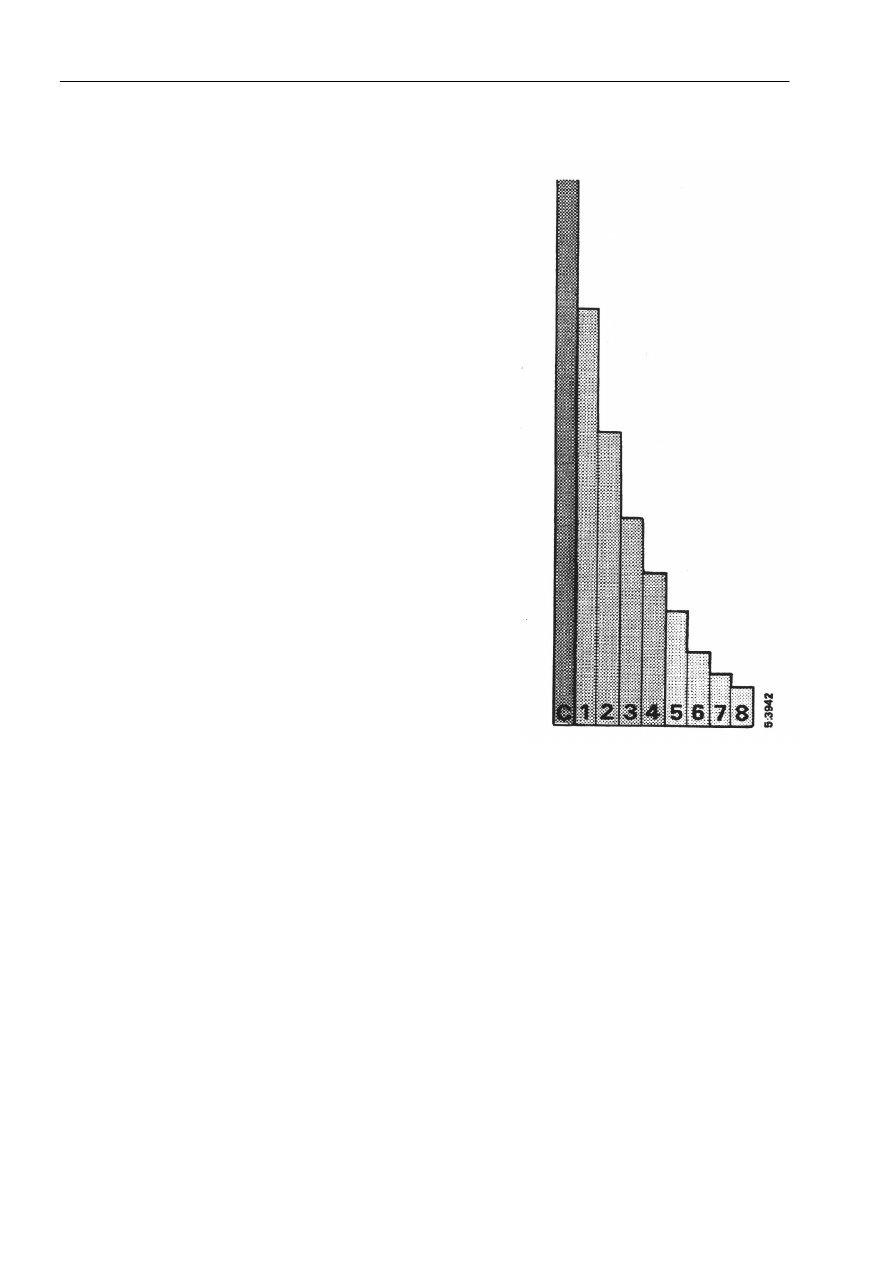

Передаточные числа


 8

1,00

 7

1,36

 6

1,89

 5

2,69

 4

3,75

 3

5,09

 2

7,10

 1

10,10



ползучая передача 16,86



передача заднего хода 16,42















Механизмы отбора мощности


Коробка передач GR900 может быть оборудована механизмами отбора мощности серии EG600.

Механизмы отбора
мощности

Привод

Передаточное
число

Крутящий момент

EG601

Прямой сквозной
привод

1,24

700 Нм

EG611

Нереверсивный
механизм отбора
мощности для
привода карданного
вала

0,93

1200 Нм

EG621

Реверсивный
механизм отбора
мощности для
привода карданного
вала

1,24

700 Нм

  0,93

1200 Нм*

•

При использовании обоих механизмов отбора мощности крутящий момент не должен
превышать 600 Нм.



05 :02-01



22





1 585 754



05:02-02



Выпуск 1

ru










Коробка передач GR900



Описание работы































Оглавление



  05:02-02



2

Оглавление



Коробка передач

Демонтаж ...................................................................5


Первичный вал

Демонтаж..................................................................15

Сборка  ......................................................................17


Вторичный вал

Демонтаж .................................................................19

Сборка  ......................................................................22


Промежуточный вал

Демонтаж .................................................................27

Сборка ......................................................................30


Синхронизатор

Демонтаж .................................................................33

Проверка  ..................................................................34

Сборка  ......................................................................38


Опора рычага механизма
переключения передач

Демонтаж .................................................................39

Сборка  ......................................................................43


Система оптимизации
скорости движения
автомобиля

Датчики Холла  ........................................................47

Цилиндр продольного хода  ...................................49

Цилиндр поперечного хода ....................................50


Крышка с механизмом
переключения передач

Демонтаж .................................................................51

Сборка  ......................................................................53


Коробка передач

Сборка  ......................................................................55

Регулировка зазора в подшипнике ........................65

Установка планетарного отсека  ............................67

Установка крышки с  механизмом
переключения передач и опоры рычага
механизма переключения передач .........................71
