Коробка передач GR900 грузовиков Scania. Руководство - часть 5





Индуктивный датчик тахометра



05 :02-01



17

1 Датчик скорости движения
автомобиля
2Датчик скорости вращения
коленчатого вала для
устройства защиты от
превышения допустимого числа
оборотов





Индуктивный датчик определения скорости вращения
коленчатого вала двигателя с защитой от превышения
допустимого числа оборотов




На скоростях свыше 30 км/ч (в зависимости от передаточного
отношения  заднего  моста)  датчик  скорости  вырабатывает
импульсы,  посылая  их  на  устройство  защиты  от  превышения
допустимого  числа  оборотов.  Это  устройство  размыкает
электрическую  цепь,  ведущую  к  соленоидной  части
контрольного  клапана  переключения  диапазона  передач.
Переключение  на  низший  диапазон  передач  становится
невозможным, и таким образом предотвращается превышение
допустимого числа оборотов сцепления и двигателя.



На  скоростях  ниже  30  км/ч  электрическая  цепь  замкнута  в
устройстве  защиты  от  превышения  допустимого  числа
оборотов. Соленоид контрольного клапана может приводить в
действие

управляющий

воздух,

который

перемещает

клапанный плунжер в положение низшего диапазона передач.



Устройство  защиты  от  превышения  допустимого  числа
оборотов  имеет  интегрированную контрольную функцию; это
означает,  что  в  момент  обнаружения  устройством  защиты
определенных  неполадок  в  цепи  датчика,  происходит
блокировка возможности включения понижающей передачи. К
указанным неполадкам относятся:



Короткое замыкание на массу

Короткое замыкание в контуре батареи

Разомкнутый контур в цепи датчика



При возникновении неисправностей в устройстве защиты от
превышения допустимого числа оборотов возможно аварийное
движение автомобиля при замене устройства защиты
стандартным реле (например, 243 460).



Рукоятка рычага переключения
передач



В рукоятке рычага переключения передач имеется
переключатель. В положении пониженного диапазона передач
переключатель замыкает цепь соленоида контрольного
клапана и, таким образом, приводит в действие клапанный
плунжер, управляемый рабочим воздухом.

Вышесказанное применимо при условии, что электрическая
цепь также замкнута в устройстве защиты от превышения
допустимого числа оборотов.

Система смазки



05 :02-01



18

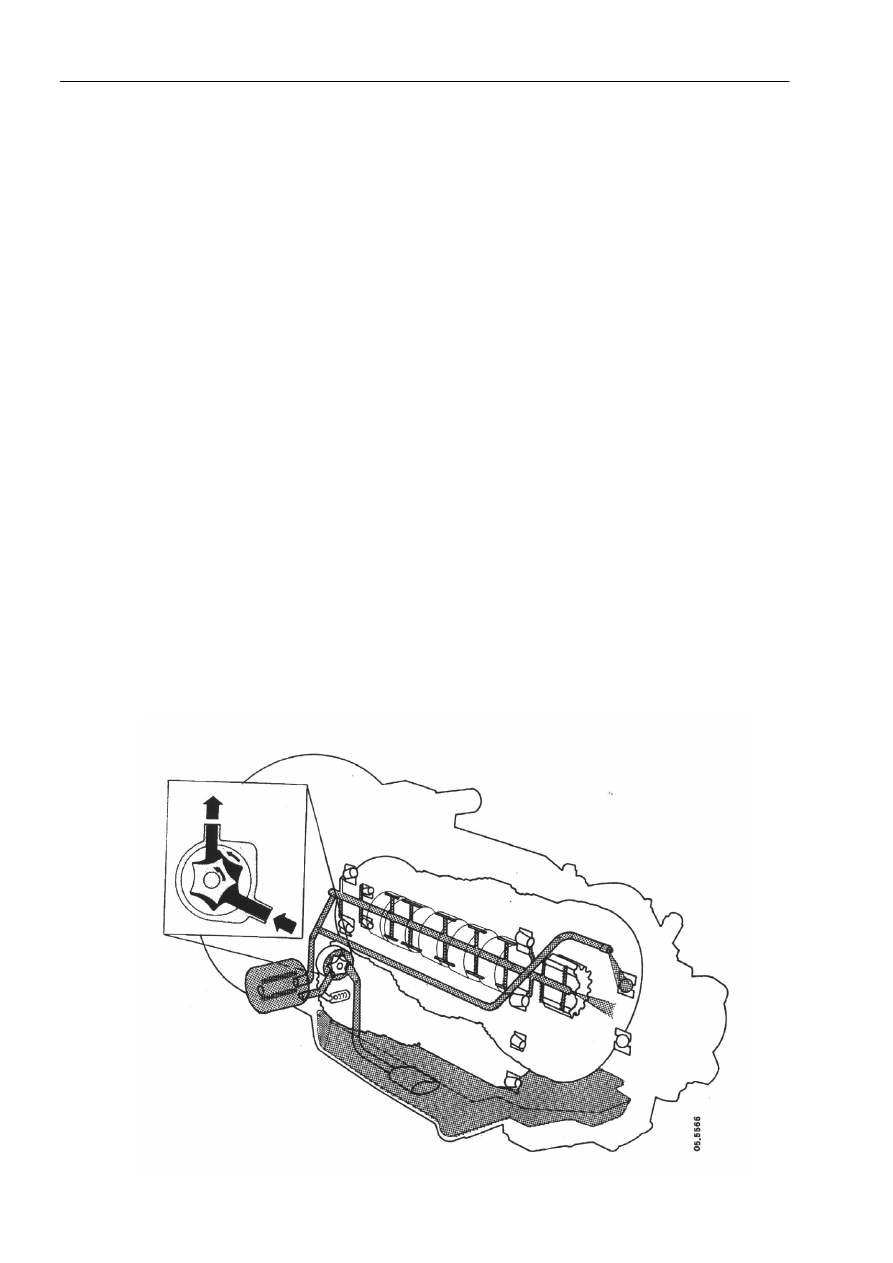

Система смазки



Смазка  осуществляется  комбинированным  способом  разбрызгивания  и  принудительной  подачи
смазки.
Разбрызгивание  смазки    производится  шестерней  промежуточного  вала,  когда  она  опускается
ниже уровня масла в картере коробки передач и служит в качестве крыльчатки.



Принудительная  смазка  осуществляется  с  помощью  масляного  насоса,  маслопроводов  и
просверленных  отверстий  в  валах.  Система  смазки  также  оборудована  масляным  фильтром  и
перепускным клапаном.



Масляный  насос  роторного  типа  закреплен  внутри  картера  сцепления  и  приводится  в  действие
промежуточным  валом.  Насос  всасывает  масло  через  фильтр,  расположенный  в  нижней  части
картера  коробки  передач.  Из  масляного  насоса  масло  подается  через  фильтр  со  встроенным
перепускным  клапаном  в  картер  сцепления  и  далее  распределяется  по  различным  масляным
магистралям.



Дополнительный  перепускной  клапан,  так  называемый  "сливной  клапан",  входит  в  систему
смазки.  Он  предназначен  для  защиты  масляного  насоса  от  избыточного  противодавления,
создаваемого,  например,  при  сильном  охлаждении  трансмиссионного  масла.  Сливной  клапан,
закрепленный  в  картере  коробки  передач  сразу  позади  масляного  фильтра,  производит  слив
избыточного масла непосредственно назад в коробку передач.

Из масляного фильтра масло принудительно подается по каналам первичного и вторичного валов,
к планетарной передаче, так и по внутреннему маслопроводу к планетарной передаче.

Вторичный  вал  имеет  просверленные  отверстия,  которые,  через  солнечную  шестерню,
обеспечивают  маслом  различные  подшипники  и  шестерни  планетарной  передачи.  Внутренний
маслопровод  через  распылитель  обеспечивает  маслом  первичный  вал  и  3-ю  передачу,  и
подшипник вторичного вала.






















Переключение передач



05 :02-01



19

Переключение передач



Основная коробка передач


Коробка передач GR900 представляет собой 9-ступенчатую
коробку передач с делителем. Основная коробка передач
имеет четыре скорости, а также ползучую передачу и
передачу заднего хода.

Четыре передачи основной коробки передач являются
синхронизированными. Ползучая передача и передача
заднего хода не имеют синхронизаторов.

Управление основной коробкой передач осуществляется с
помощью рычага переключения передач, перемещаемого в
положение каждой передачи.





Механизм переключения
диапазона передач




Механизм переключения диапазона передач представляет
собой планетарную передачу и располагается позади
основной коробки передач. Механизм переключения
диапазона передач удваивает передаточные числа четырех
передач основной коробки передач. В пониженном диапазоне
передач работают 1-я, 2-я, 3-я и 4-я передачи. В повышенном
диапазоне передач работают 5-я, 6-я, 7-я и 8-я передачи.
Отсек планетарной передачи оборудован синхронизатором.

Функционирование осуществляется при помощи
позиционного переключателя в рычаге переключения
передач. Когда переключатель находится в своем нижнем
положении, происходит включение пониженного диапазона
передач, а когда переключатель находится в своем верхнем
положении, происходит включение повышенного диапазона
передач.

Коробка передач оборудована устройством защиты от
превышения допустимого числа оборотов, которое
предотвращает включение пониженного диапазона передач
на скоростях свыше 30 км/ч.

Передаточное число между пониженным и повышенным
диапазонами составляет 3,75.

Распределение мощности в различных передачах



05 :02-01



20

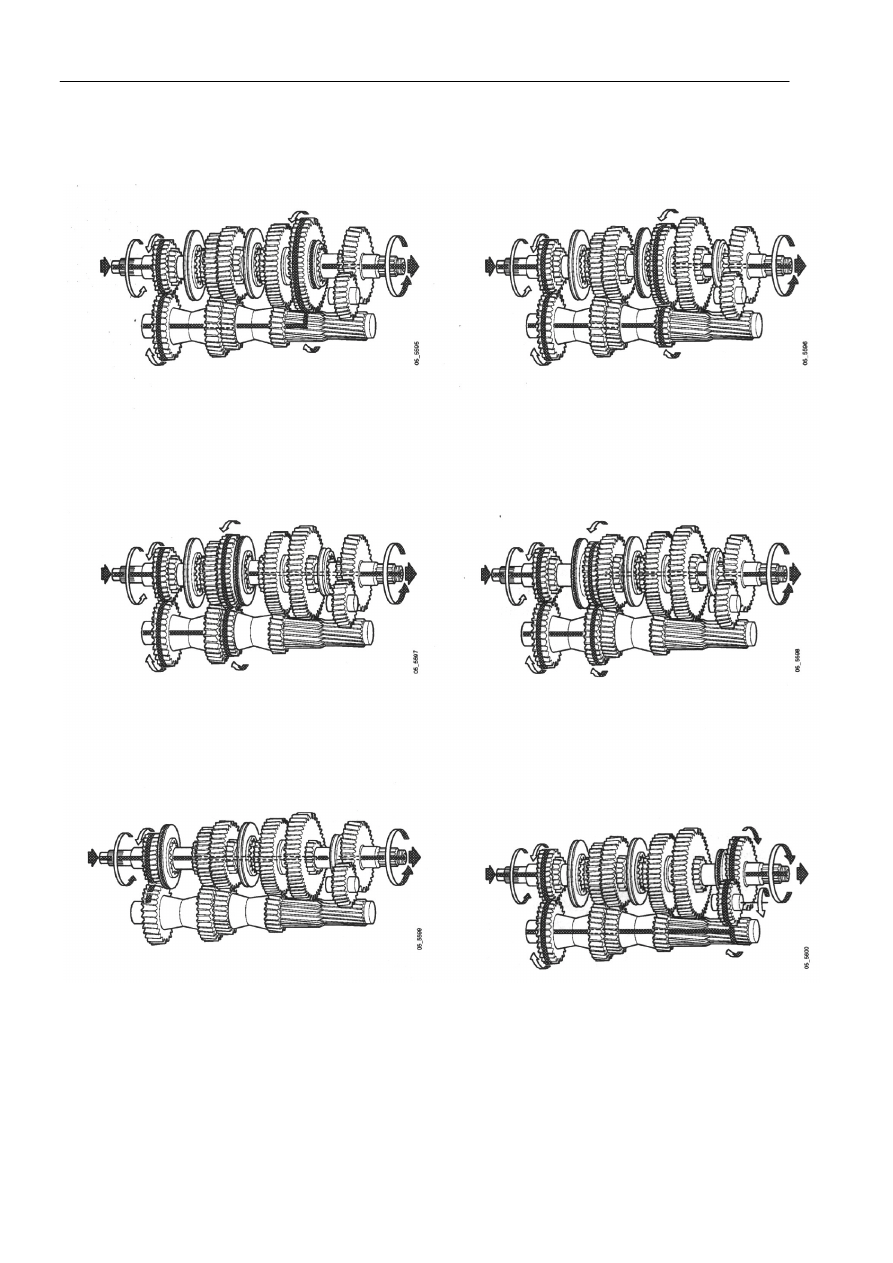

Распределение мощности в различных передачах,
основная коробка передач












               Ползучая передача

         1-я и 5-я передачи












              2-я и 6-я передачи

          3-я и 7-я передачи












                 4-я и 8-я передачи

          Передача заднего хода





Распределение мощности внутри планетарной передачи описано в брошюре, озаглавленной
"Планетарная передача, коробка передач GRS/GRH/GR900, GR801".
