Коробка передач GR900 грузовиков Scania. Руководство - часть 8

Коробка передач



  05:02-02



7


10  Ослабить и повернуть цилиндр механизма

переключения с правой стороны для освобождения
доступа к зажимному болту.













11  Отвернуть зажимные болты трех направляющих

штифтов. Отвернуть 13 зажимных болтов.









12  Вынуть направляющие штифты.













13  Закрепить подъемное приспособление 99 167 на

фланец- вилке.


14  Снять отсек планетарной передачи и отложить его в

сторону.


Описание ремонта планетарной передачи приводится в
брошюре, озаглавленной "Планетарная передача,
коробка передач GR/GRH/GRS/GRSH900".

Коробка передач



  05:02-02



8

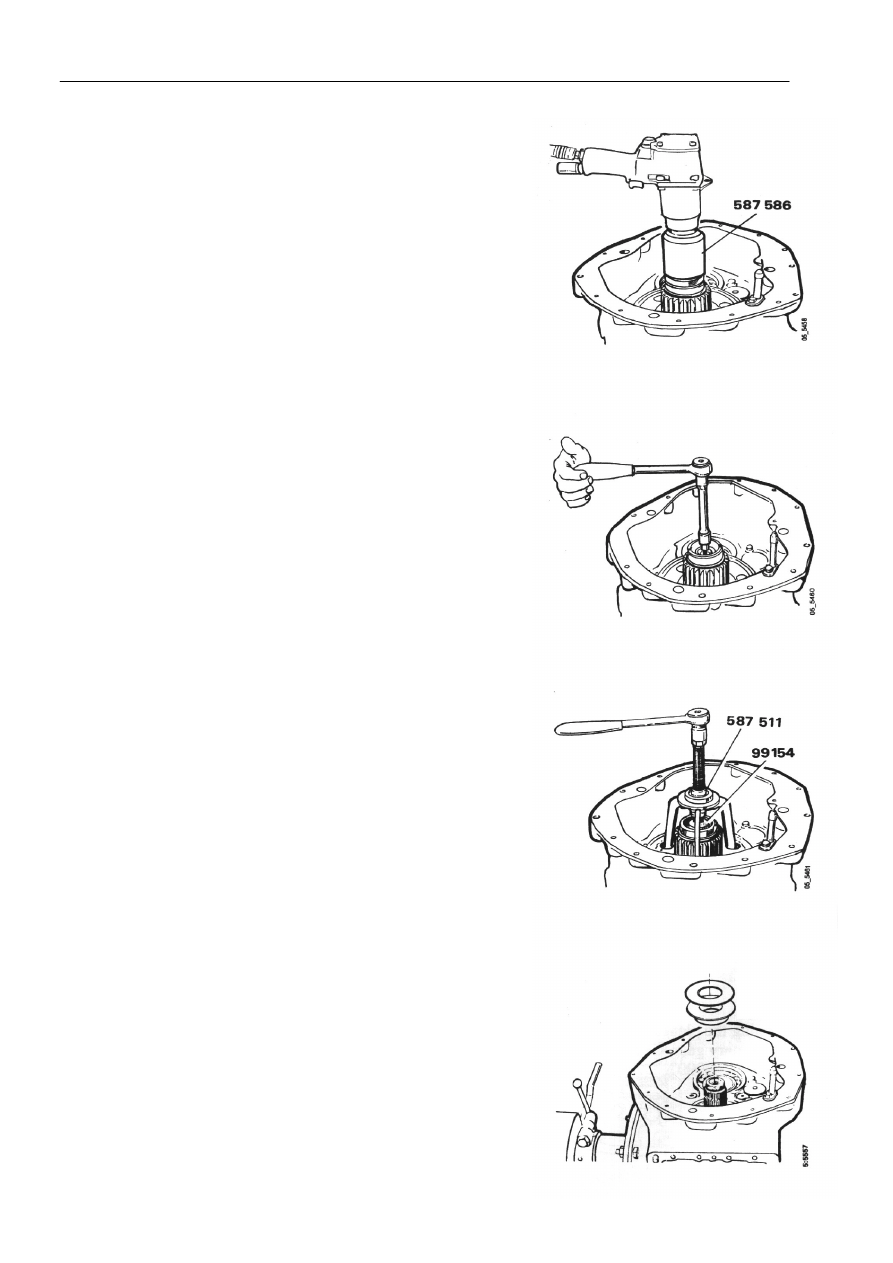

15  Снять круглую гайку. Использовать шлицевой











16  Снять масляный штуцер (8 мм внутренний

шестиугольник). (Не обязательно, если не
происходит замены вторичного вала.)


Примечание: Гайковерт не использовать. Вместо
этого, при необходимости осуществить нагрев
герметизирующего состава.








17  Установить опорную оправку 99 154 или 98 575,

если масляный штуцер остается на торце вала.
Извлечь синхронизирующий конус и центральную
шестерню с помощью съемника 587 511.










18  Снять прокладку(и) и распорное кольцо.






Коробка передач



  05:02-02



9


19

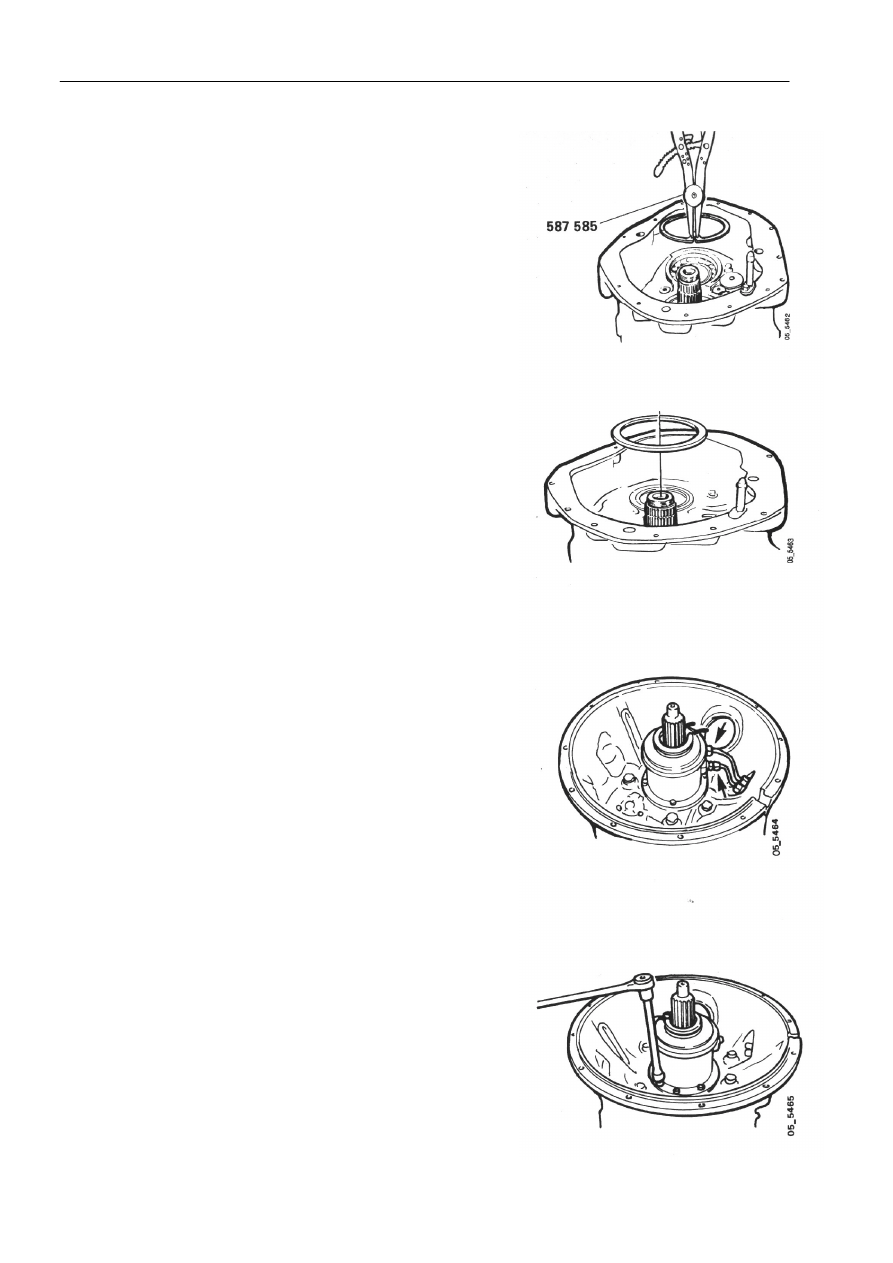

Снять стопорное кольцо вторичного вала.
Использовать клещи для снятия стопорных колец
587 585. Снять прокладки.























20  Повернуть коробку передач на 180

°

С.


Внимание: Кольца подшипников могут выпасть.

Поэтому следует соблюдать осторожность.


21  Снять оба соединения с обоих трубопроводов

внутри картера сцепления. Вынуть штуцеры и
отсоединить трубопроводы.


22  Заглушить оба соединения исполнительного

цилиндра для предотвращения попадания грязи
внутрь гидравлического узла.







23  Снять четыре зажимных болта исполнительного

цилиндра.






Коробка передач



  05:02-02



10

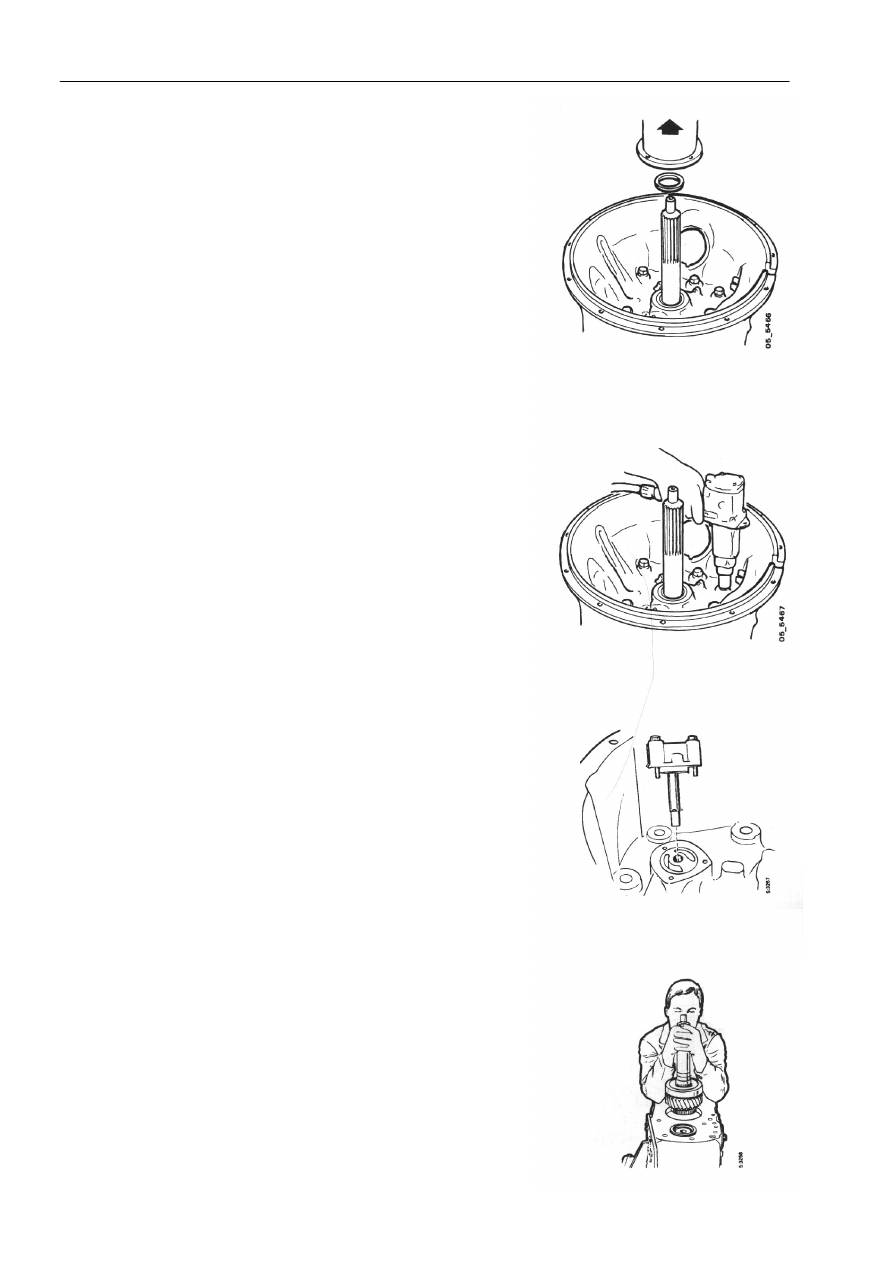

24  Вынуть исполнительный цилиндр и шевронное

кольцевое уплотнение.


















25  Отвернуть восемь болтов картера сцепления.

Снять картер сцепления.












26  Снять масляный насос. Снять масляный фильтр и

перепускной клапан (также называемый сливным
клапаном), расположенный позади масляного
фильтра. В грузовых автомобилях с системой
охлаждения масла необходимо также снять
промежуточную деталь.





27  Вынуть первичный вал и кольцо его наружного

подшипника.
