Топливная и выпускная система двигателей Scania. Руководство - часть 54





03:04-01

ã

Scania CV AB 2002, Sweden

55

Блок управления EDC

Замена блока управления

Момент затяжки

Руководство по ремонту

ВНИМАНИЕ! Блок управления может быть
поврежден, если он будет находиться под
напряжением в то время, когда он не
подключен к системе. До начала демонтажа
блока управления EDC необходимо
выключить зажигание при помощи ключа
стартера, а лампа индикатора EDC должна
погаснуть.

1

Отсоедините разъем от блока
управления.

2

Выверните болты крепления блока
управления и снимите блок.

3

Очистите контактные поверхности
охладителя блока управления.

Примечание: Если болты крепления блока
управления EDC затянуты моментом,
большим чем 22  Нм, резьба в охладителе
может оказаться срезанной.

4

Установите на место новый блок
управления и затяните болты моментом
22 Нм.

5

Подключите два разъема к блоку
управления.

6

Выполните необходимое
программирование блока управления
при помощи "Scania Programmer".

7

Болты блока управления

22 Нм

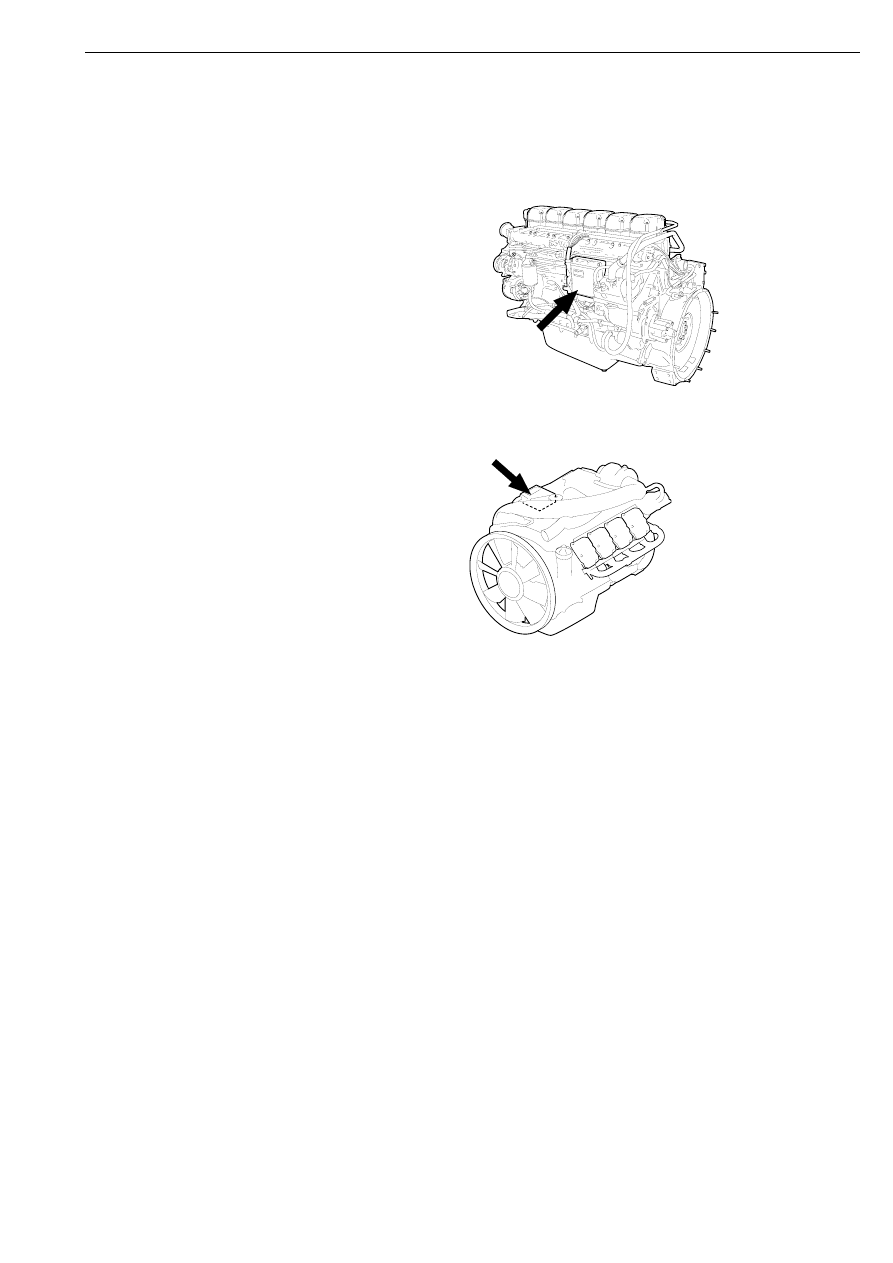

Расположение блока управления EDC на
11-ти и 12-литровых двигателях

Расположение блока управления EDC на
16-литровом двигателе.

116 117

116 118

Замена блока управления EDC

ã

Scania CV AB 2002, Sweden

1 713 432

03:04-02

Издание  3

ru

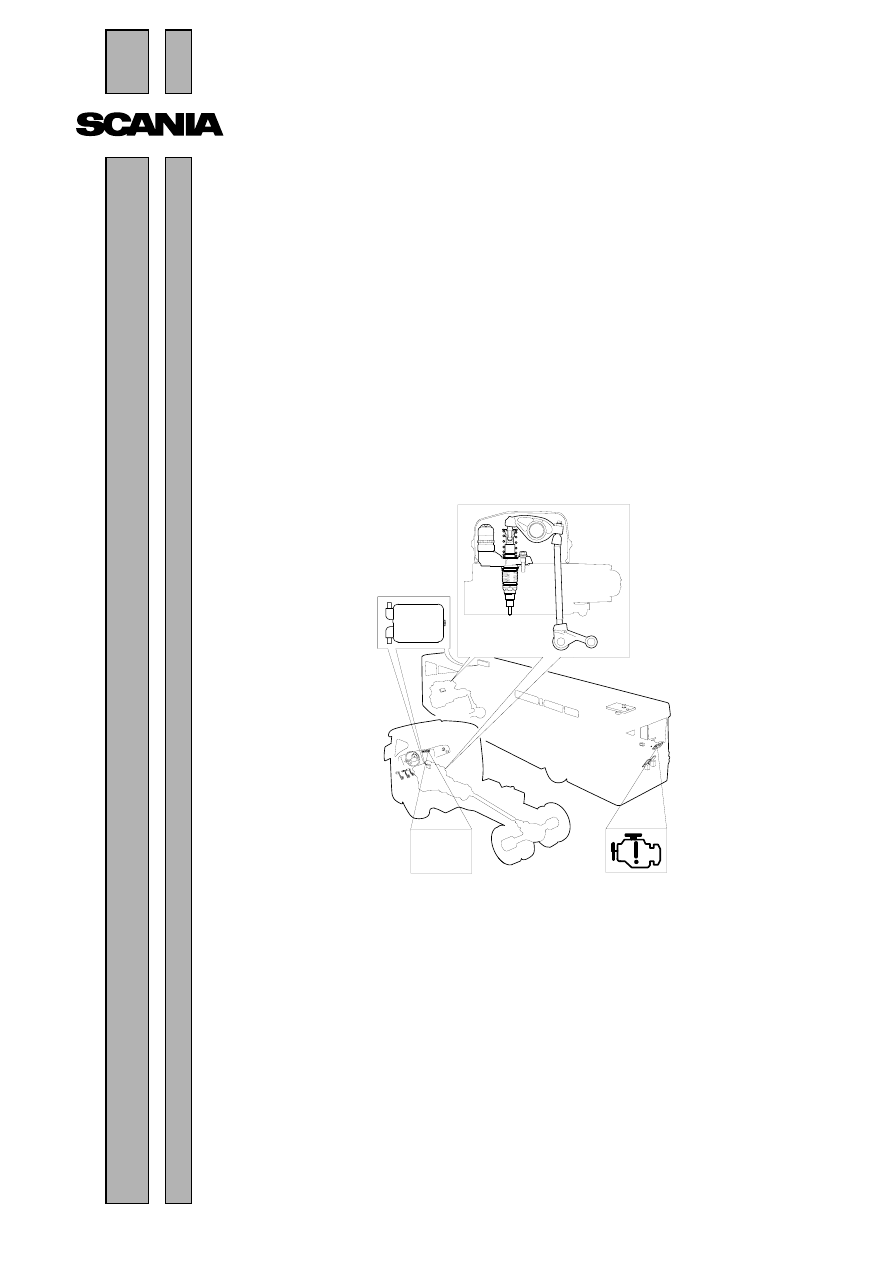

Топливная система с насос-

форсунками PDE и блоком

управления EDC MS6

Техническое описание

EDC

11

5

 7

6

2

EDC

2

ã

Scania CV AB 2002, Sweden

03:04-02

Оглавление

Предупреждение

.......................................................................................... 3

Общие сведения

.......................................................................................... 4

Гидравлическая схема топливной системы............ 5
Цикловая подача топлива и момент начала
впрыскивания ............................................................... 7

Узлы топливной системы

Топливоподкачивающий насос................................. 8
Ручной подкачивающий насос .................................. 8
Компоновка топливной системы на
двигателе ....................................................................... 9
Охладитель блока управления................................ 10
Топливная рампа........................................................ 10
Регулятор давления топлива ................................... 10
Насос-форсунка ......................................................... 11
Топливный фильтр.................................................... 17

Электронная система управления
топливоподачей EDC

Общие сведения ......................................................... 18
Элементы системы EDC, расположенные на
двигателе ..................................................................... 21
Элементы системы EDC, расположенные на
рабочем месте водителя ........................................... 37
Тип регулятора частоты вращения........................ 48
Вывод кодов неисправностей.................................. 49
Взаимодействие системы EDC с другими
системами .................................................................... 53

Оглавление

03:04-02

ã

Scania CV AB 2002, Sweden

3

Предупреждение

Перед началом выполнения любых работ с
топливной системой необходимо
внимательно ознакомиться с мерами по
технике безопасности и предостережениями,
которые содержатся в Руководстве по
ремонту топливной системы.

Недопустимо производить ремонт топливной
системы, используя в качестве руководства
только техническое описание системы.

Предупреждение
