Топливная и выпускная система двигателей Scania. Руководство - часть 52

03:04-01

ã

Scania CV AB 2002, Sweden

47

8

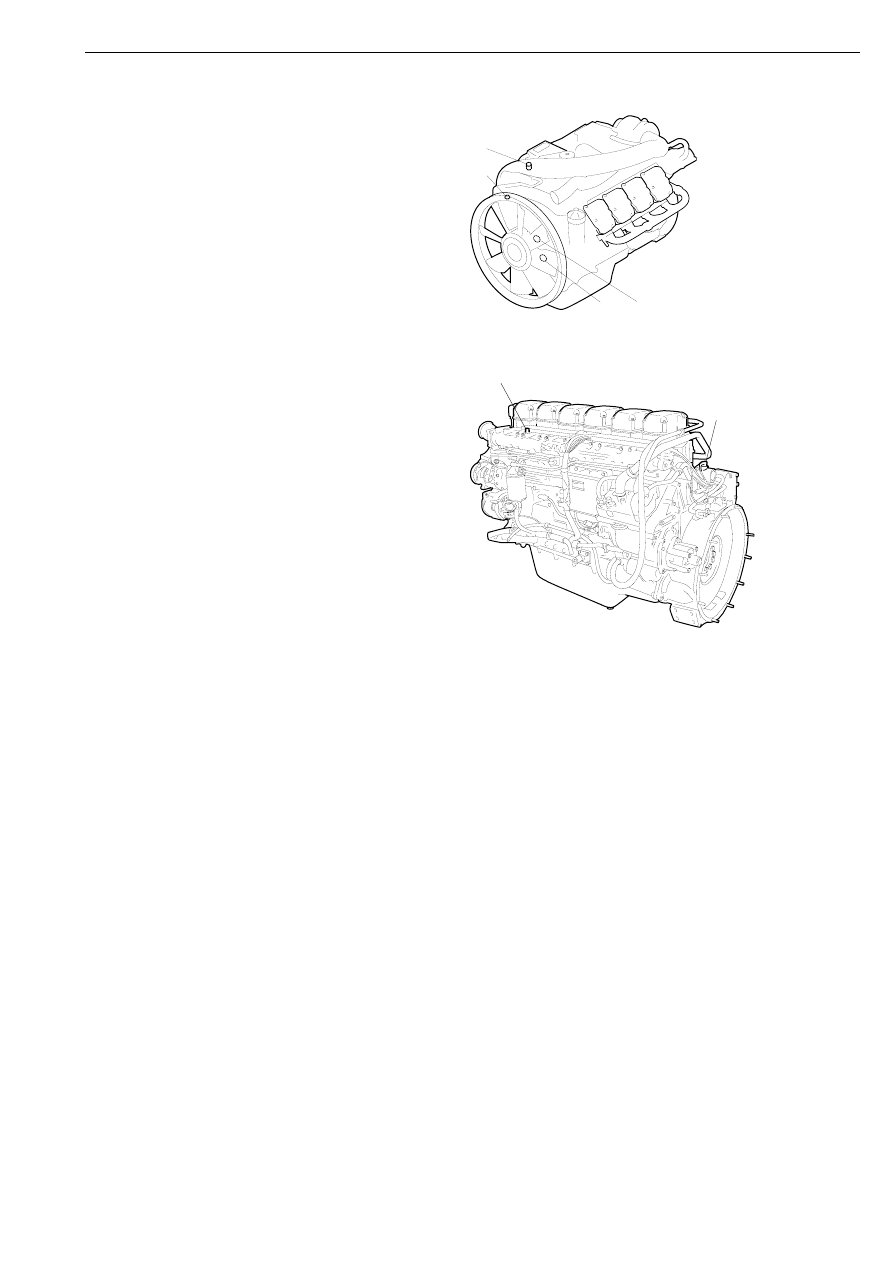

16-литровый двигатель: Установите
разъем на контактное гнездо на кольце
вентилятора, которое присоединено к
электромагнитному клапану
вентилятора, управляемому
электронной системой. Закрепите
кабели при помощи фиксаторов.

9

16-литровый двигатель: Установите
датчик давления моторного масла и его
фиксаторы.

10 Установите датчик температуры

охлаждающей жидкости и его
фиксаторы.

11 Установите датчик давления впускного

воздуха и его фиксаторы.

11-ти и 12-литровые двигатели: Один из
фиксаторов датчика давления впускного
воздуха служит также для крепления
крышки.

16-литровый двигатель

11-ти и 12-литровые двигатели

9

10

8

11

116 648

116 653

11

10

Монтаж кабелей EDC

48

ã

Scania CV AB 2002, Sweden

03:04-01

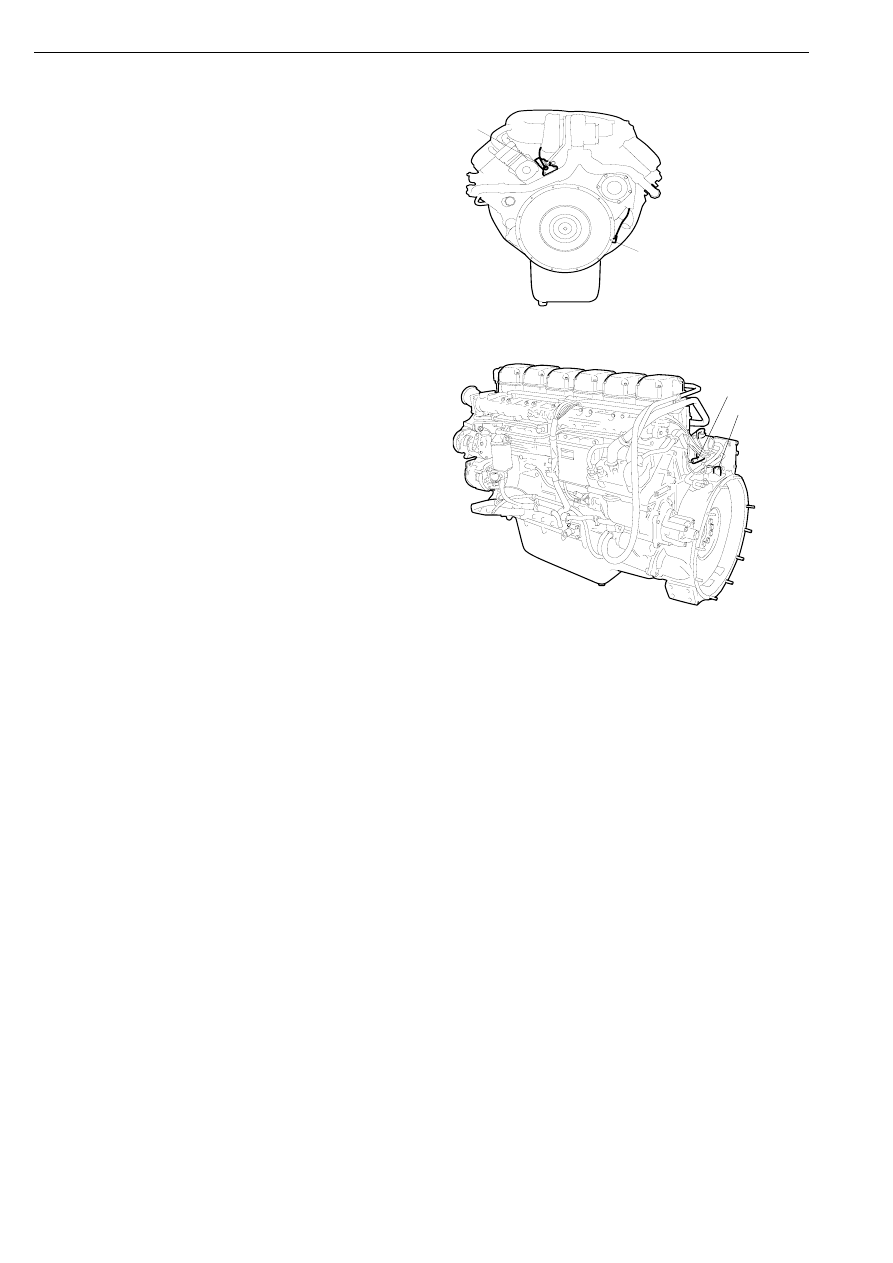

Примечание: Необходимо соблюдать
осторожность при обращении с датчиками
частоты вращения вала двигателя. Эти
магнитные датчики чувствительны к ударам

12 Установите вспомогательный датчик

частоты вращения вала двигателя и его
фиксаторы.

13 Установите главный датчик частоты

вращения вала двигателя и его
фиксаторы.

14 Присоедините два разъема к блоку

управления.

15 Присоедините к автомобилю прибор

16-литровый двигатель

11-ти и 12-литровые двигатели

116 649

12

13

116 655

12

13

Монтаж кабелей EDC

03:04-01

ã

Scania CV AB 2002, Sweden

49

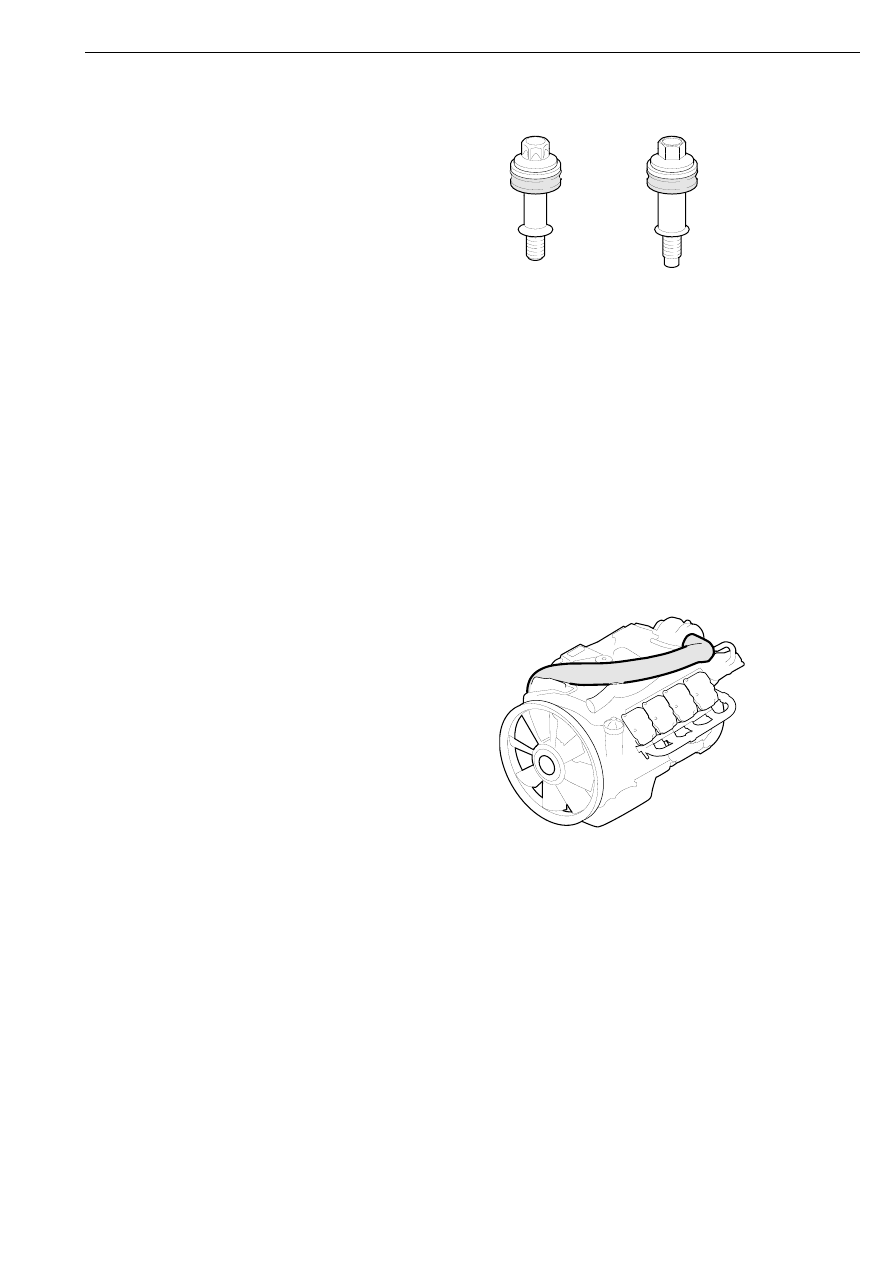

16 Установите верхние крышки клапанных

механизмов и затяните болты
крепления, как показано на рисунке.

116

621

18    3Nm

12    3Nm

+

−

+

−

17 11-ти и 12-литровые двигатели:

Присоедините шланг вентиляции
картера к верхней клапанной крышке
цилиндра 1, установив между шлангом и
крышкой резиновую прокладку.

18 Залейте в систему охлаждения двигателя

охлаждающую жидкость, как указано в
описании системы охлаждения.

19 16-литровый двигатель: Установите

впускной трубопровод, соединяющий
турбокомпрессор и воздушный фильтр.

116 471

Монтаж кабелей EDC

50

ã

Scania CV AB 2002, Sweden

03:04-01

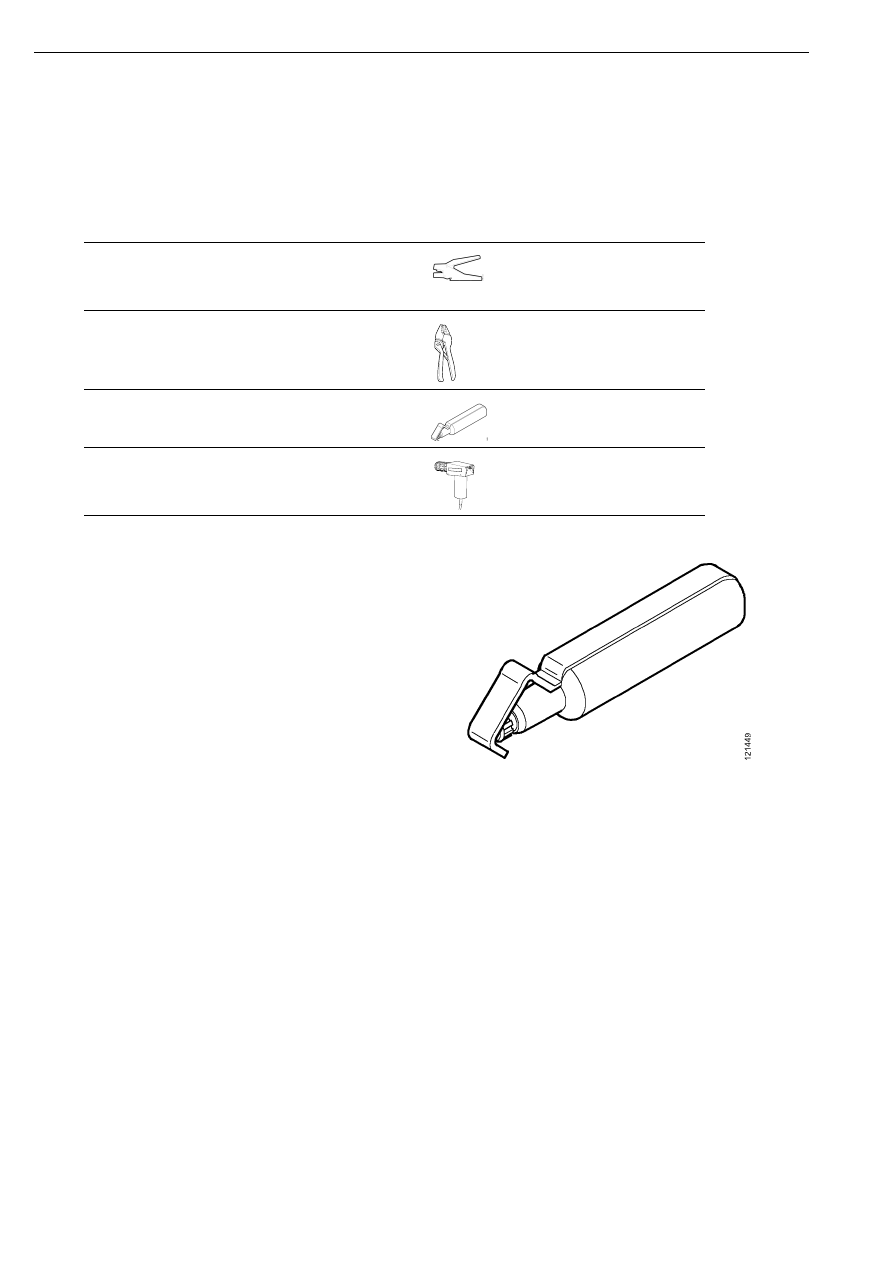

Ремонт кабелей EDC

Инструменты

Обозначение Наименование

Рисунок

588 200

Приспособление для
зачистки концов
изолированного кабеля

588 207

Обжимное приспособление

588 220

Приспособление для
зачистки кабелей

587 602

Пневматический пистолет,
подающий горячий воздух

116

9

52

00:1421

В случае неисправности какого-либо
компонента, например, датчика
температуры охлаждающей жидкости или
частоты вращения вала двигателя,
необходимо заменить целиком всю проводку
системы EDC (для автомобилей,
оснащенных системой управления
дизельным двигателем EDC MS6).
Приспособление для зачистки кабелей
588 220 рекомендуется использовать, чтобы
избежать необходимости замены всех
электрических кабелей.

Приспособление для зачистки кабелей
588 220.

1

Чтобы обнаружить неисправный датчик,
используйте прибор "Scania Diagnos".

2

Все компоненты системы EDC имеют
кабели, достаточно длинные для того,
чтобы соединения можно было
располагать на прямых и защищенных
от повреждений участках кабелей.

3

Ремонт кабелей EDC
