03:04-01

ã

Scania CV AB 2002, Sweden

39

7

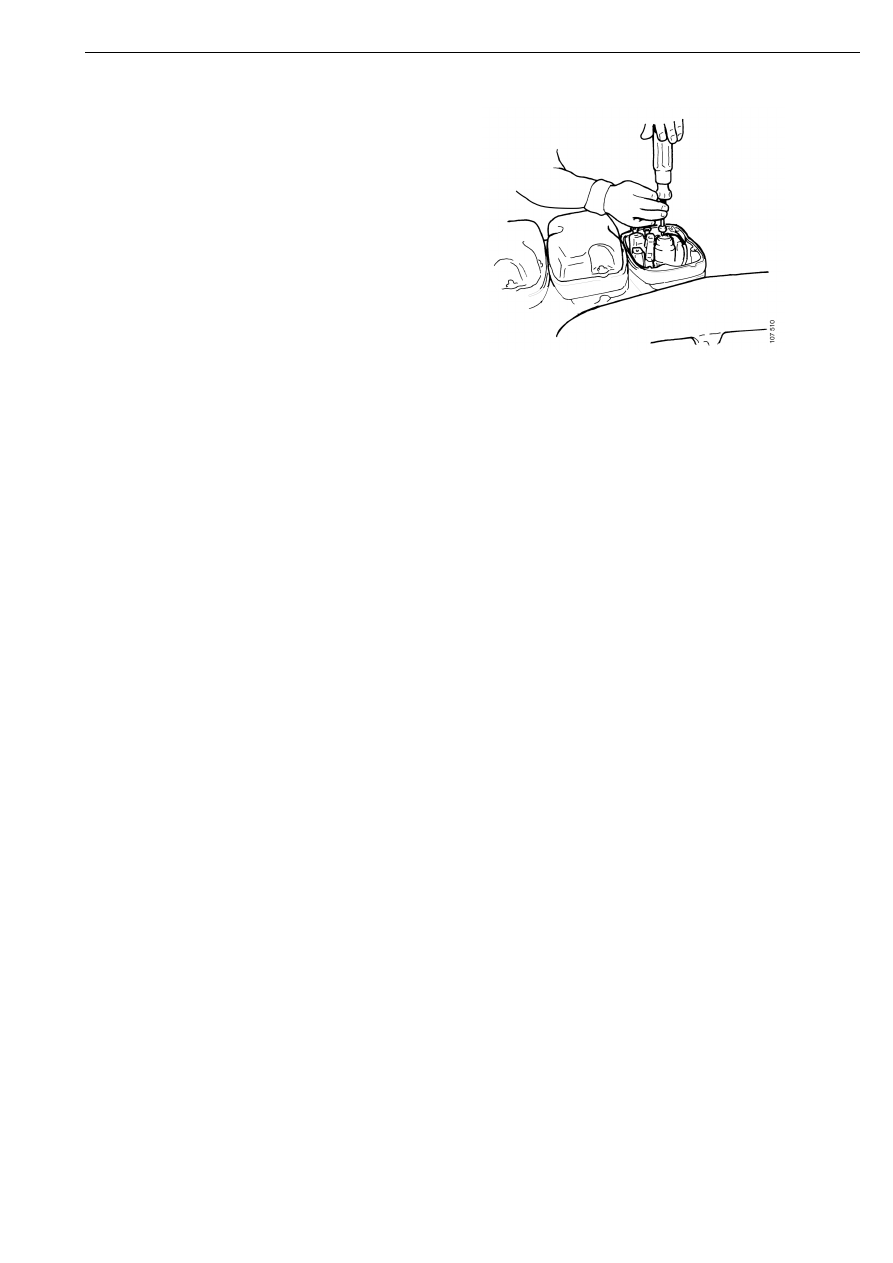

Отсоедините кабели от насос-форсунок.
Болты невозможно удалить, однако их
необходимо максимально ослабить.

8

Нанесите на кабели метки,
соответствующие номерам цилиндров.

9

16-литровый двигатель: Выверните
прокладки на нижних крышках
клапанных механизмов. Затем вытяните
кабели из крышек и снимите (вверх)
трубки для прокладки кабелей.

11-ти и 12-литровые двигатели:
Отсоедините трубки для прокладки
кабелей. Затем выверните прокладочные
кольца в нижних крышках клапанных
механизмов и отсоедините кабели.

Демонтаж кабелей EDC

40

ã

Scania CV AB 2002, Sweden

03:04-01

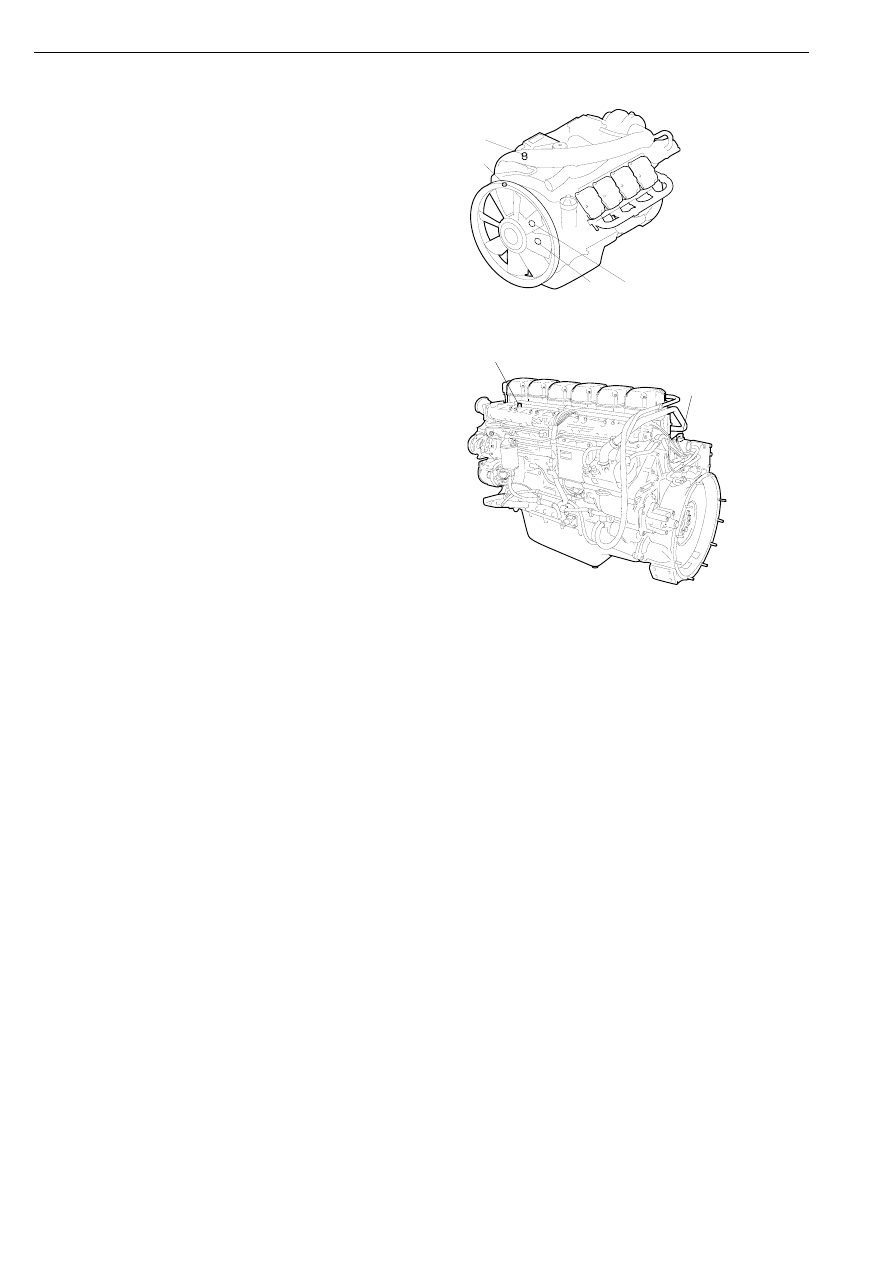

10 Демонтируйте датчик давления

впускного воздуха и его фиксаторы.

11 16-литровый двигатель: Отсоедините

разъем на кольце вентилятора, который
присоединен к электромагнитному
клапану вентилятора, управляемому
электронной системой. Также
демонтируйте фиксаторы кабелей.

12 16-литровый двигатель: Снимите датчик

давления моторного масла и его
фиксаторы.

13 Снимите датчик температуры

охлаждающей жидкости и его
фиксаторы.

16-литровый двигатель

11-ти и 12-литровые двигатели

11

11

6

 6

47

10

12

13

10

13

116 646

Демонтаж кабелей EDC

03:04-01

ã

Scania CV AB 2002, Sweden

41

Примечание: Необходимо соблюдать
осторожность при обращении с датчиками
частоты вращения вала двигателя. Эти
магнитные датчики чувствительны к ударам.

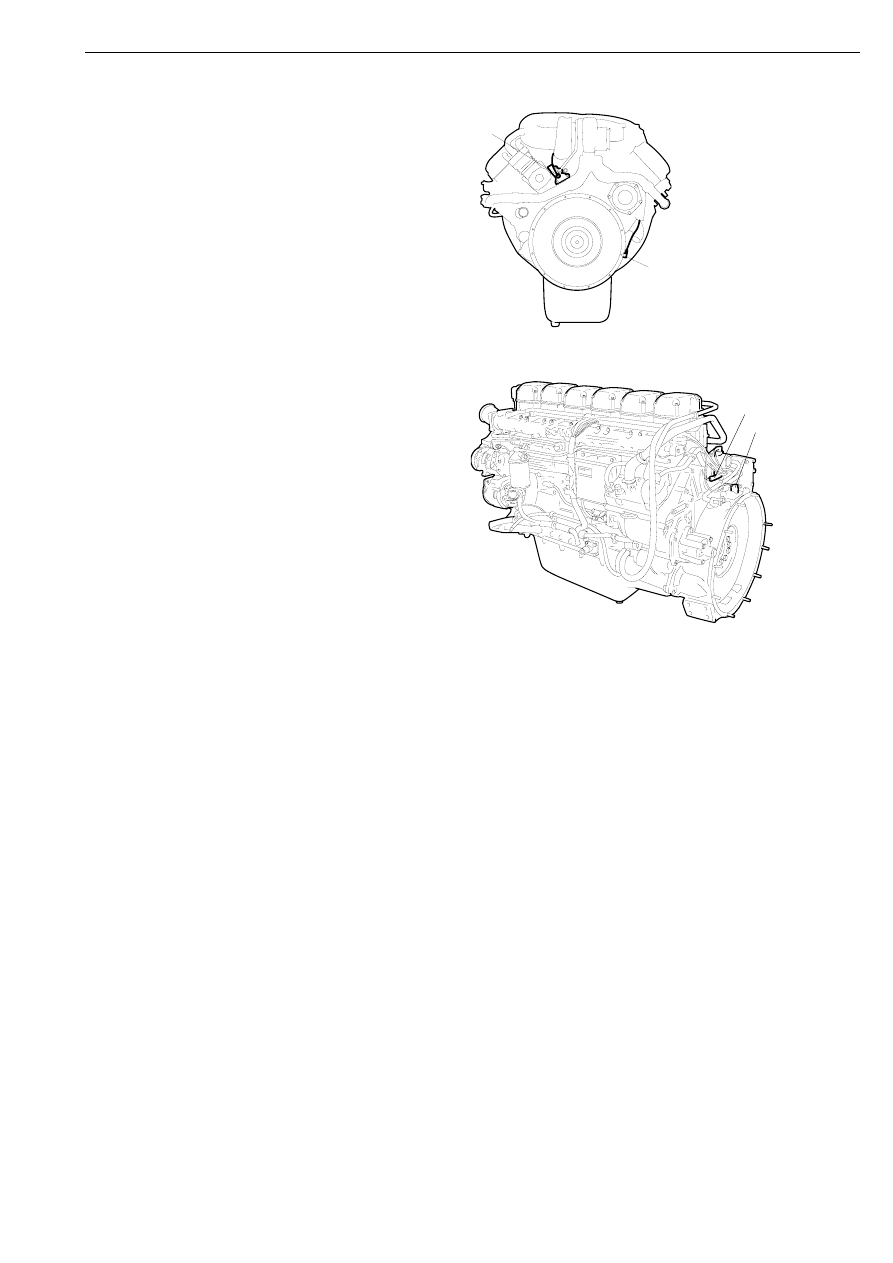

14 Снимите главный датчик частоты

вращения вала двигателя и его
фиксаторы.

15 Снимите вспомогательный датчик

частоты вращения вала двигателя и его
фиксаторы.

16-литровый двигатель

11-ти и 12-литровые двигатели

116 650

14

15

15

14

11

6

 65

4

Демонтаж кабелей EDC

42

ã

Scania CV AB 2002, Sweden

03:04-01

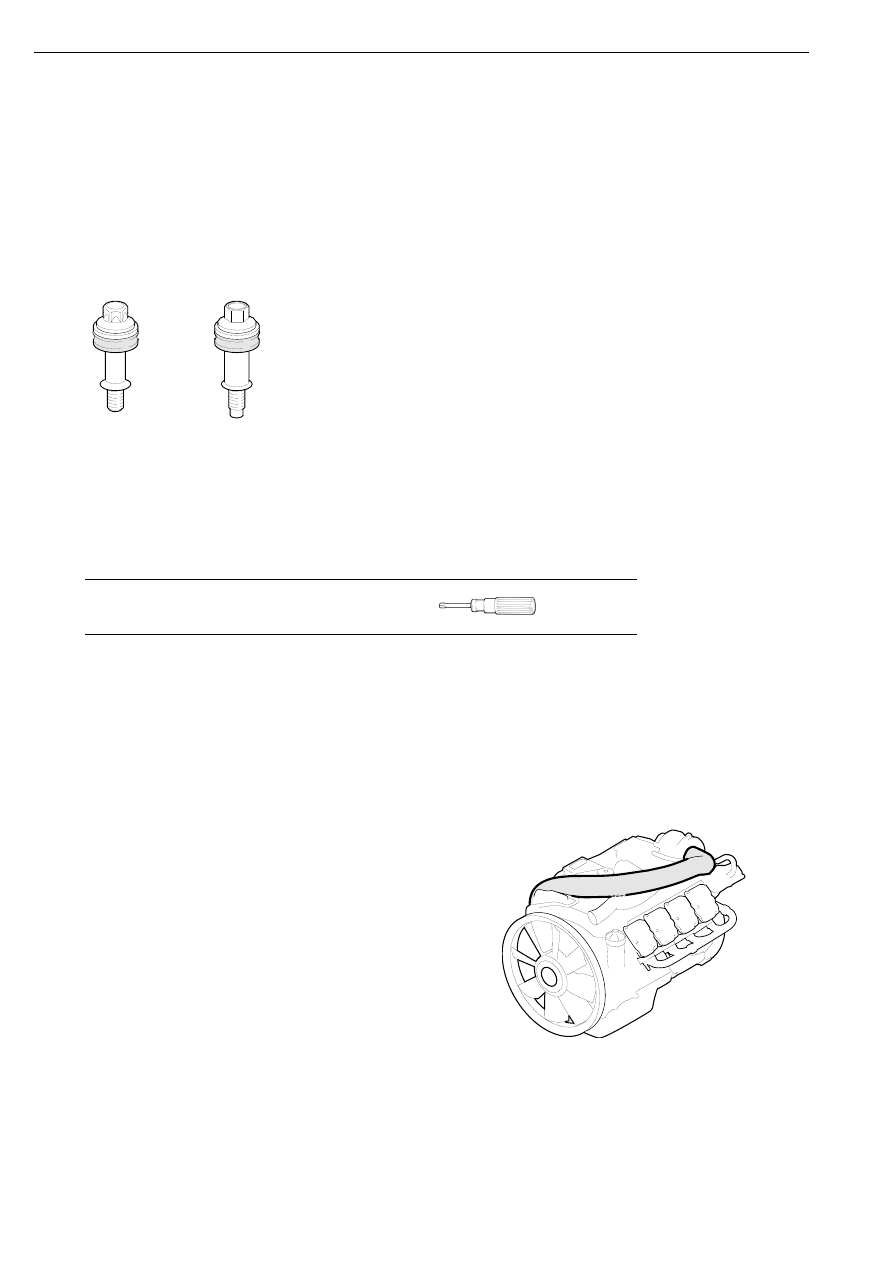

Установка кабелей

Момент затяжки

Болты верхних крышек клапанных
механизмов.

Инструменты

Болты электромагнитного клапана насос-форсунки

2.02,0 +/-0,2 Нм

Обозначение

Наименование

Рисунок

588 179

Динамометрическая
отвертка

116

621

18    3Nm

12    3Nm

+

−

+

−

114

769

Руководство по ремонту

1

16-литровый двигатель: Убедитесь в том,
что впускной трубопровод, соединяющий
турбокомпрессор и воздушный фильтр,
демонтирован.

116 471

Монтаж кабелей EDC
