Топливная и выпускная система двигателей Scania. Руководство - часть 47





03:04-01

ã

Scania CV AB 2002, Sweden

27

Топливный фильтр

Демонтаж топливного
фильтра (11-ти и 12-
литровые двигатели)

Специальные инструменты и
приспособления

1

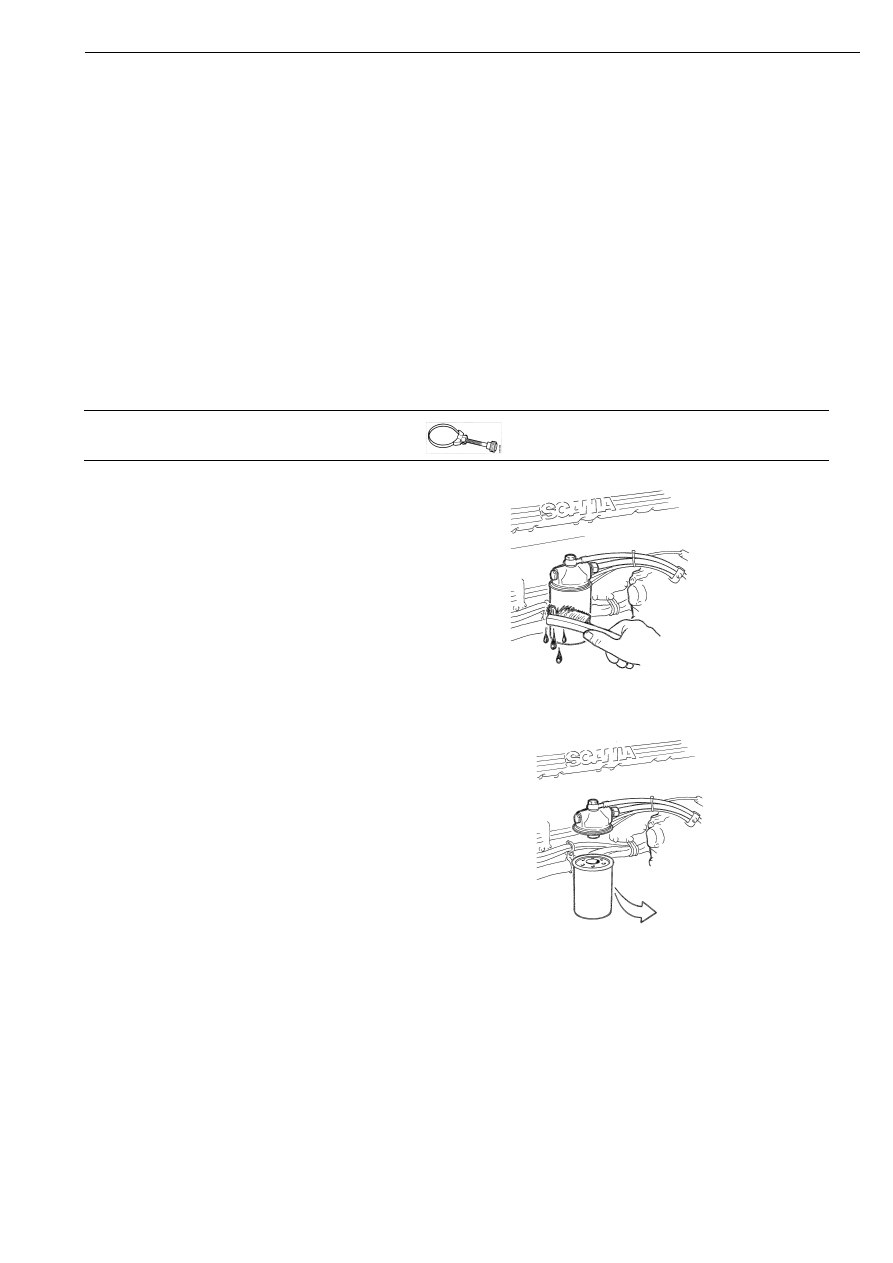

Очистите фильтр снаружи и кронштейн
фильтра.

Обозначение Наименование

Рисунок

Настенная
панель
инструментов

587 025

Съемник фильтра

-

03_0808

2

Отверните фильтр. Используйте
съемник фильтра, например,
приспособление 587 025.

03_0809

Топливный фильтр

28

ã

Scania CV AB 2002, Sweden

03:04-01

Монтаж

Примечание: Все работы, связанные с
разгерметизацией топливной системы,
необходимо выполнять в следующей
очередности:

Запустите двигатель и проверьте, нет ли
утечки топлива. Двигатель должен выйти на
плавный режим работы.

После завершения работы необходимо
проверить наличие кодов неисправностей в
памяти блока управления и удалить все коды
при помощи "Scania Diagnos".

ВНИМАНИЕ! На двигатели, оснащенные
насос-форсунками, должны устанавливаться
только топливные фильтры, имеющие
маркировку "HIGH PERFORMANCE".

HIGH PERFORMANCE

X

X

X

X

X

X

X

X

X

X

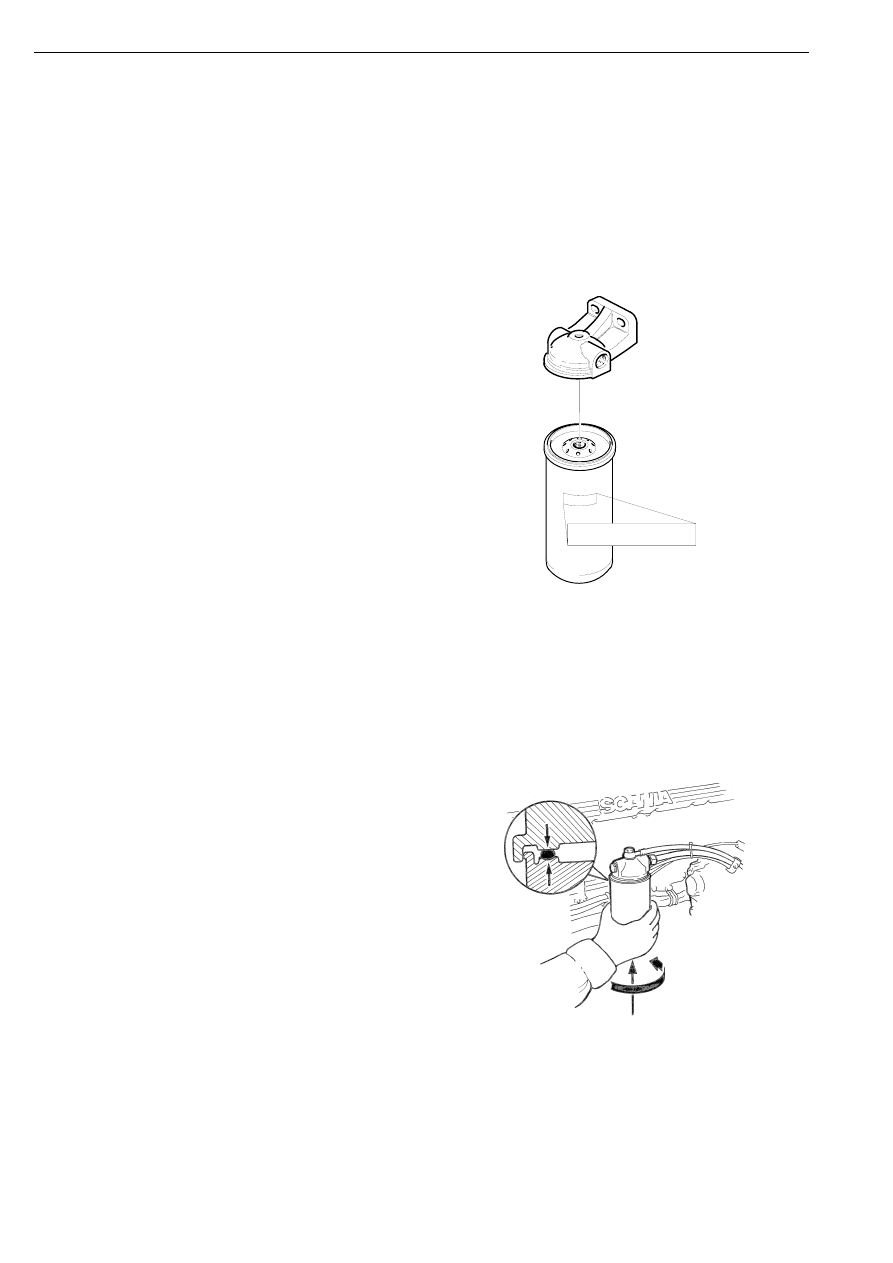

HIGH PERFORMANCE

114 614

1

Смажьте уплотнительное О-образное
кольцо топливного фильтра.

2

Вручную поворачивайте новый
топливный фильтр до тех пор, пока
О-образное кольцо не окажется
напротив кронштейна фильтра.

3

Затем доверните фильтр еще на пол-
оборота при помощи любого из
специальных приспособлений.

4

Проверьте уплотнение.

5

Заполните топливную систему и
прокачайте ее, см. раздел "Прокачка
топливной системы".

03_0810

Топливный фильтр

03:04-01

ã

Scania CV AB 2002, Sweden

29

Влагоотделитель

Некоторые автомобили оснащены
дополнительным топливным фильтром с
влагоотделителем, устанавливаемым на
раме.

Примечание: Перед заменой фильтра
закройте кран.

Интервалы замены влагоотделителя
совпадают с интервалами плановой замены
обычного топливного фильтра.

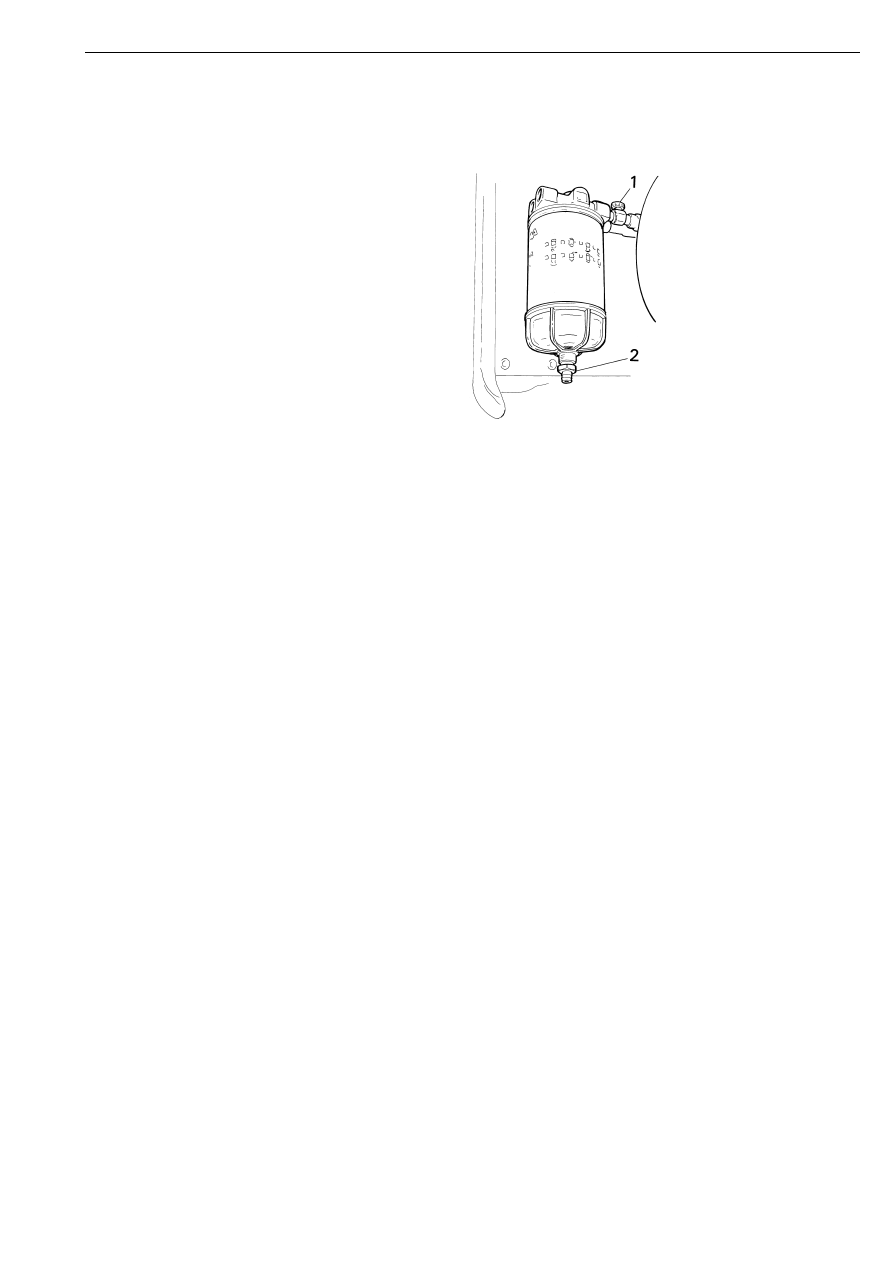

1

Кран подводящего топливопровода

2

Клапан прокачки

1

09

 7

00

Топливный фильтр

30

ã

Scania CV AB 2002, Sweden

03:04-01

Демонтаж топливного фильтра (16-литровый
двигатель)

Специальные инструменты и
приспособления

1

Отверните крышку фильтра, используя
подходящий инструмент с шестигранной
головкой, например, втулку 588 475.

Примечание: Не используйте разводной
гаечный ключ или другой инструмент с
"незамкнутой" рабочей головкой, так как в
противном случае Вы рискуете повредить
крышку фильтра.

2

Извлеките из корпуса фильтра крышку с
фильтрующим элементом, вытянув ее
вверх. Корпус фильтра автоматически
опорожняется от топлива при
вынимании фильтрующего элемента.

Примечание: Если дренажная система
фильтра не работает, оставшееся топливо
попадет в насос-форсунки.

3

Извлеките старый фильтрующий
элемент из крышки фильтра, осторожно
отогнув его в сторону.

Обозначение Наименование

Рисунок

Настенная панель
инструментов

588 475

Втулка

Комплект измерительных
приборов

118 267

Топливный фильтр
