Процедура регулировки насос-форсунки

Процедура регулировки для 11-ти и 12-
литровых двигателей

С помощью приспособления 99 309 поверните
коленчатый вал, так чтобы в нижнем окне
кожуха была видна метка на маховике
согласно таблице (см. ниже).

Рекомендуется делать метки на коромыслах
отрегулированных клапанов, для того чтобы
легче контролировать ход выполнения
регулировочных работ.

После регулировки затяните контргайки
регулировочных винтов моментом 39 Нм.

Метка на маховике
(градусы)

Перекрытие
клапанов (номер
цилиндра)

Отрегулировать
коромысло клапана
насос-форсунки на
цилиндре

Отрегулировать
клапана на цилиндре

НМТ (0°)

1

2

6

Клапан 2, 5/ 120 480
(120°)

5

4

2

Клапан 3, 4/ 240 600
(240°)

3

1

4

НМТ (0°)

6

5

1

Клапан 2, 5/ 120 480
(120°)

2

3

5

Клапан 3, 4/ 240 600
(240°)

4

6

3

Процедура регулировки насос-форсунки

24

ã

Scania CV AB 2002, Sweden

03:04-01

Процедура регулировки для 16-литровых двигателей

С помощью приспособления 99 309
поверните коленчатый вал, так чтобы в
нижнем окне кожуха была видна метка на
маховике согласно таблице (см. ниже).

Метка на
маховике
(градусы)

Перекрытие
клапанов (номер
цилиндра)

Отрегулировать
насос-форсунку
на цилиндре

Отрегулировать
впускные
клапаны на
цилиндре

Отрегулировать
выпускные
клапаны на
цилиндре

НМТ (0°)

6

4 и 5

7 и 8

4 и 5

ВМТ (180°)

7

2 и 6

1 и 5

2 и 6

НМТ (360°)

1

7 и 8

2 и 4

7 и 8

ВМТ (540°)

4

1 и 8

3 и 6

1 и 8

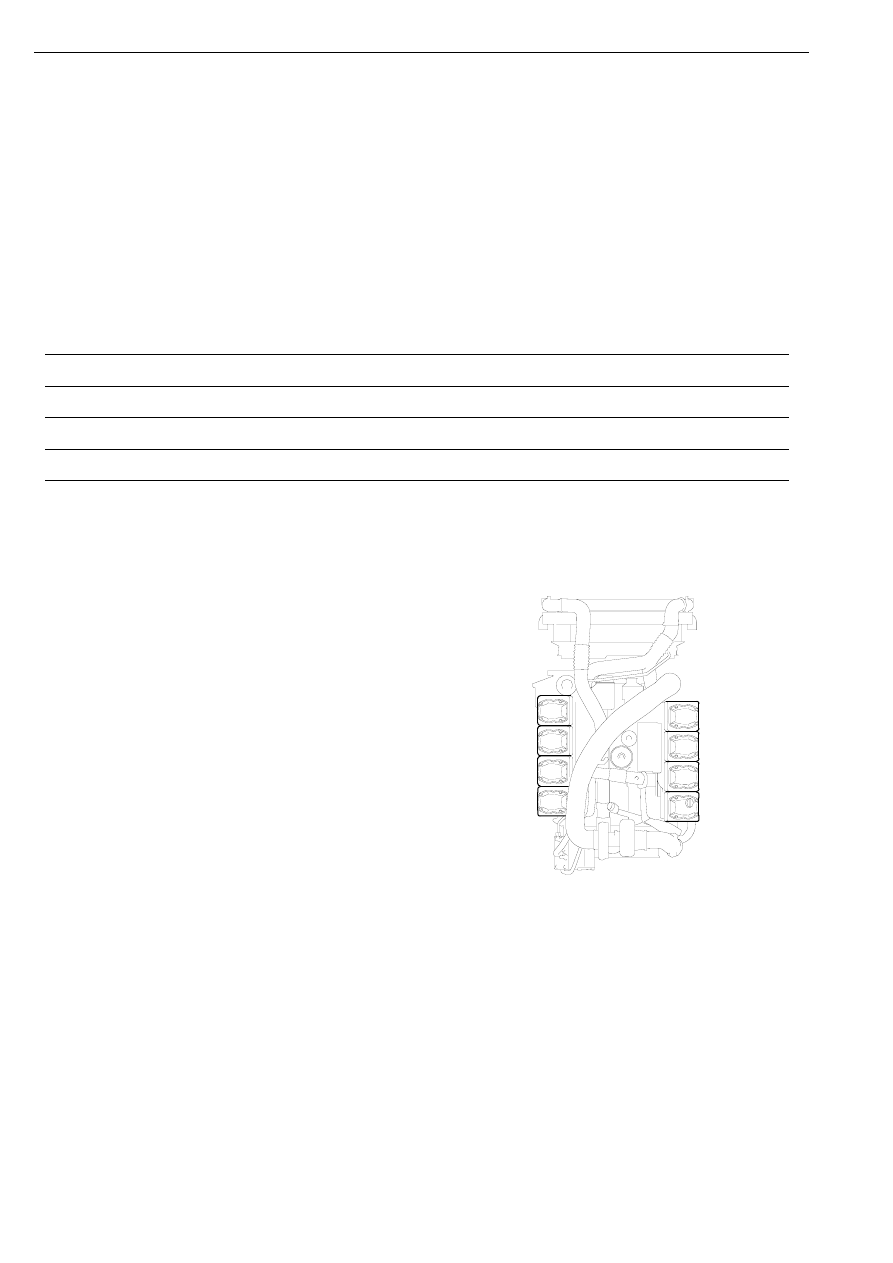

Нумерация цилиндров

1

2

3

4

5

6

7

8

106

007

Рекомендуется делать метки на коромыслах
отрегулированных клапанов, для того чтобы
легче контролировать ход выполнения
регулировочных работ.

После регулировки затяните контргайки
регулировочных винтов моментом 39 Нм.

Процедура регулировки насос-форсунки

03:04-01

ã

Scania CV AB 2002, Sweden

25

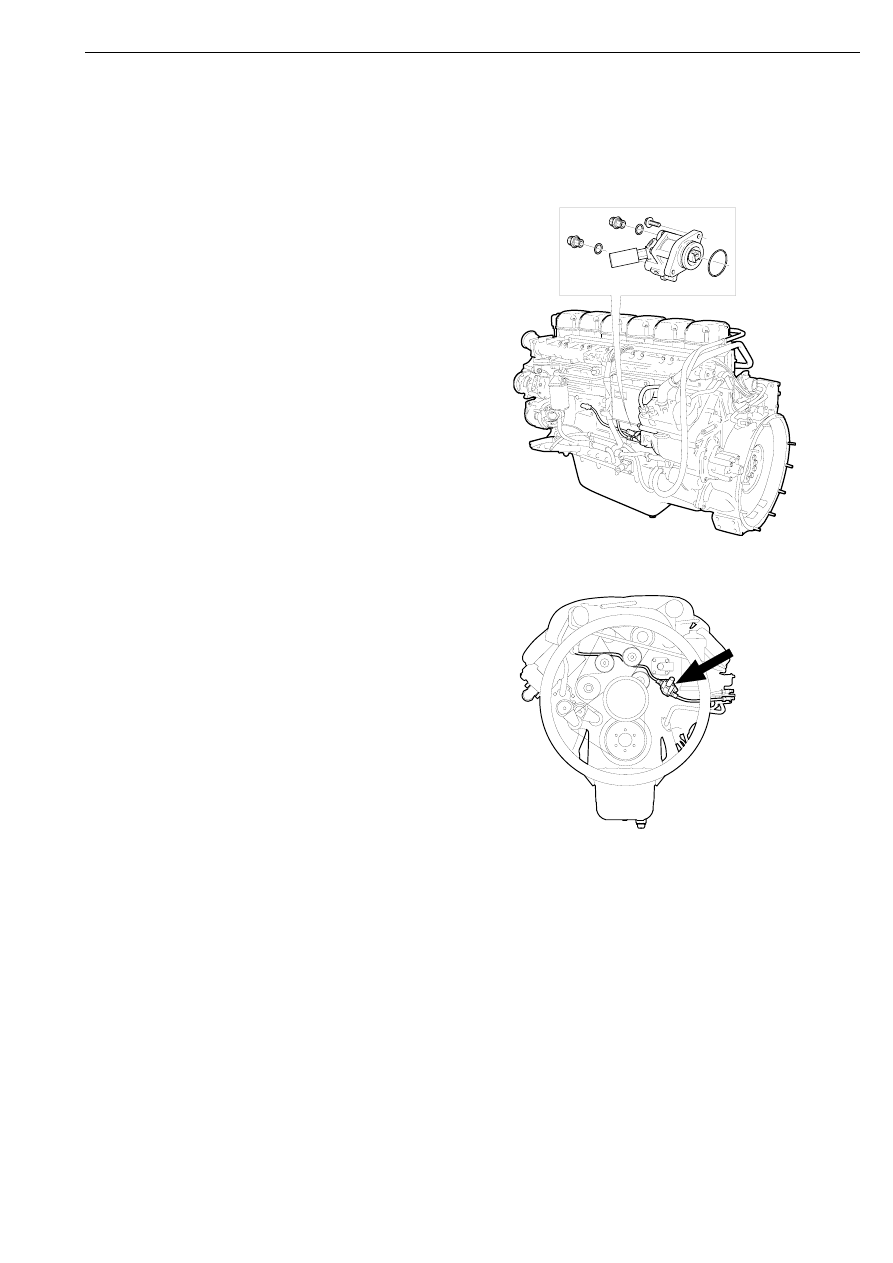

Подкачивающий насос

Замена

1

Отверните болты и снимите
подкачивающий насос.

2

Очистите наружную поверхность насоса.
Отсоедините впускной и напорный
трубопроводы от подкачивающего
насоса. Установите защитные пробки.

3

Установите в подкачивающий насос
новое О-образное уплотнительное
кольцо и нанесите на него специальную
смазку, предназначенную для О-образных
колец.

4

Установите подкачивающий насос на
место.

5

Присоедините впускной и напорный
трубопроводы.

6

Выполните процедуру прокачки
топливной системы, см. одноименный
раздел.

7

Запустите двигатель и проверьте, нет ли
утечки топлива.

107 413

115 782

Замена подкачивающего насоса

26

ã

Scania CV AB 2002, Sweden

03:04-01

Если была произведена замена
подкачивающего насоса или демонтаж
впускного либо напорного трубопроводов,
возможно, что вновь установленный насос
не сможет прокачать топливо. Это означает,
что некоторое количество топлива все еще
осталось в топливном фильтре.

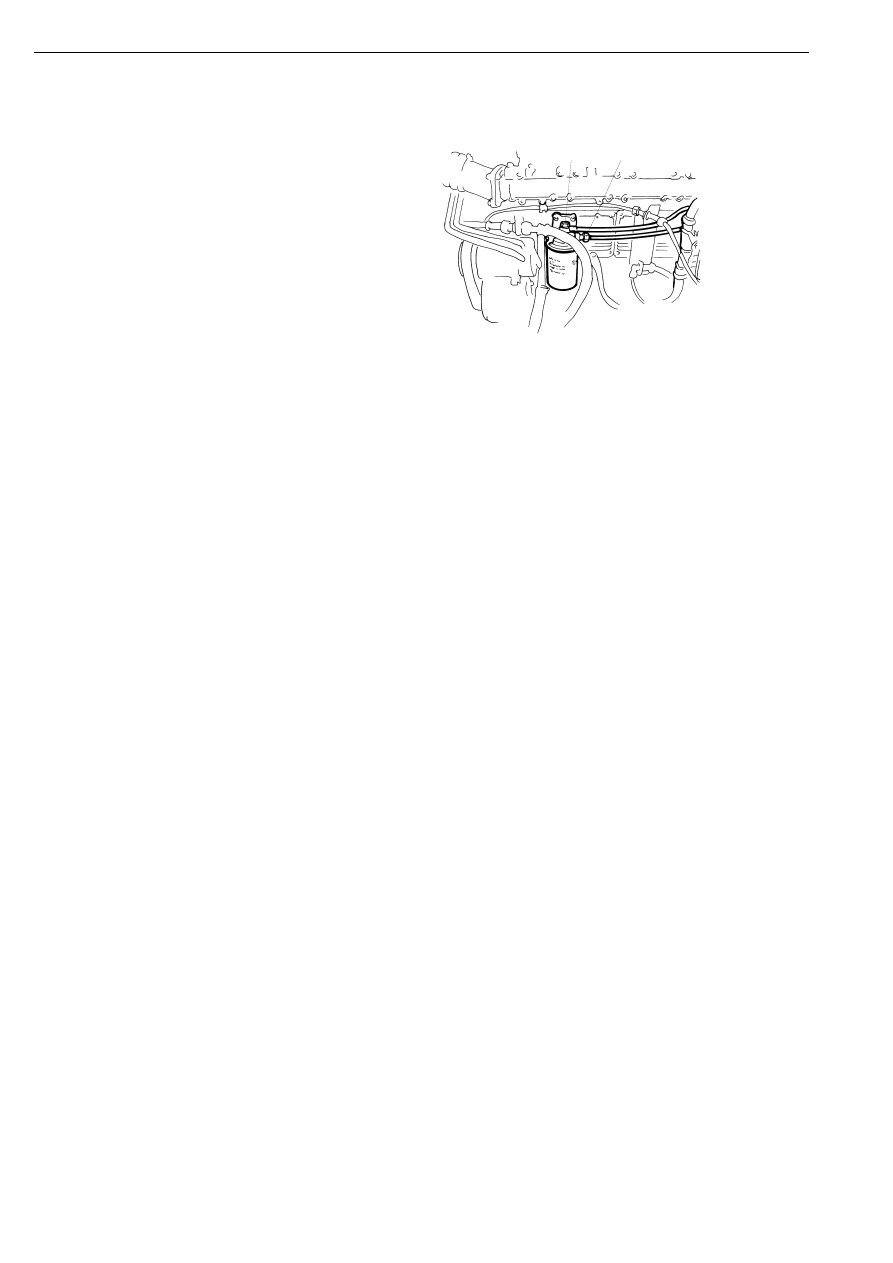

1

Отсоедините впускной трубопровод и
изогните трубку вниз.

12-литровый двигатель

1

Впускной трубопровод

2

Выпускной трубопровод

1

2

107 676

2

Прокачивайте систему ручным
топливным насосом до тех пор, пока не
почувствуете возросшее сопротивление,
а из трубки не начнет выходить топливо.

3

Если это не помогло, отсоедините от
подкачивающего насоса выпускной
трубопровод в том месте, где он
прикреплен к охладителю блока
управления. Прокачивайте систему до
тех пор, пока из трубки не начнет
выходить топливо.

4

Выполните процедуру прокачки
топливной системы, см. одноименный
раздел.

Замена подкачивающего насоса
