Топливная и выпускная система двигателей Scania. Руководство - часть 45





03:04-01

ã

Scania CV AB 2002, Sweden

19

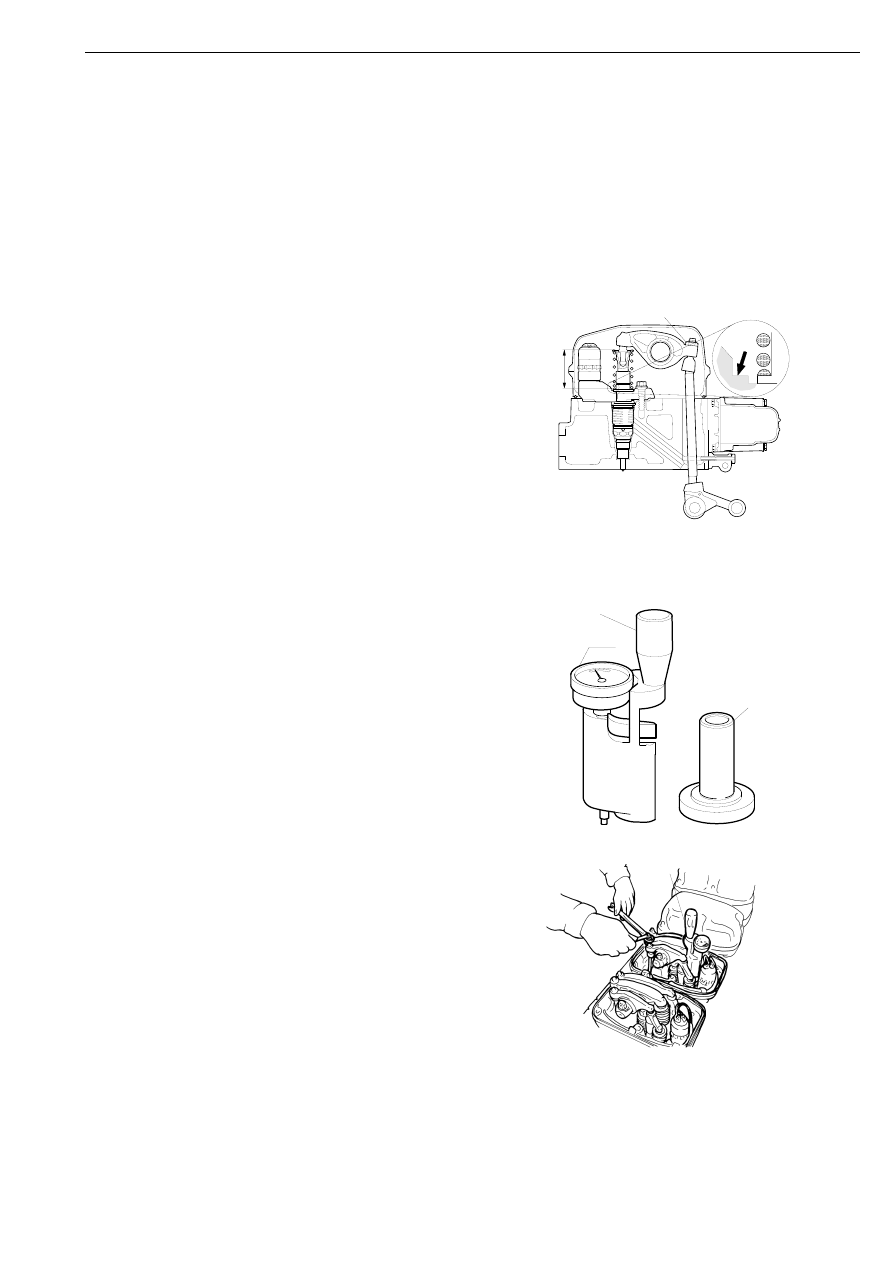

Регулировка насос-форсунок

ВНИМАНИЕ! Сначала выполните
предварительную регулировку при помощи
штангенциркуля, а затем точно
отрегулируйте насос-форсунку, используя
приспособление 99 365. Если не будут
выполнены оба этапа регулировки, насос-
форсунка может оказаться в неправильном
положении, что приведет к потере мощности,
а возможно, даже к поломке двигателя.

2

Заворачивайте крепежный болт 1
клапанного коромысла, при этом замеряя
штангенциркулем расстояние между
плоскостью "a" и верхней частью
центрирующего кольца опоры пружины
клапана. Расстояние должно равняться
66,9 мм.

a

0.1

+ −

110 045

66.9

1

3

Установите регулировочное
приспособление 1 (99 365) на втулочный
шаблон 2 для установки шкалы
индикатора в ноль. Установите стрелку
регулировочного приспособления на
ноль, вращая круглую шкалу 1A.

1

1A

2

112

755

4

Тщательно отрегулируйте положение
насос-форсунки, так чтобы расстояние
между плоскостью "a" и верхней частью
центрирующего кольца опоры пружины
клапана равнялось 66,9+/-0,1 мм.

Обратитесь к справочной таблице
"Процедура регулировки насос-
форсунки".

107 515

99 365

Регулировка насос-форсунки

20

ã

Scania CV AB 2002, Sweden

03:04-01

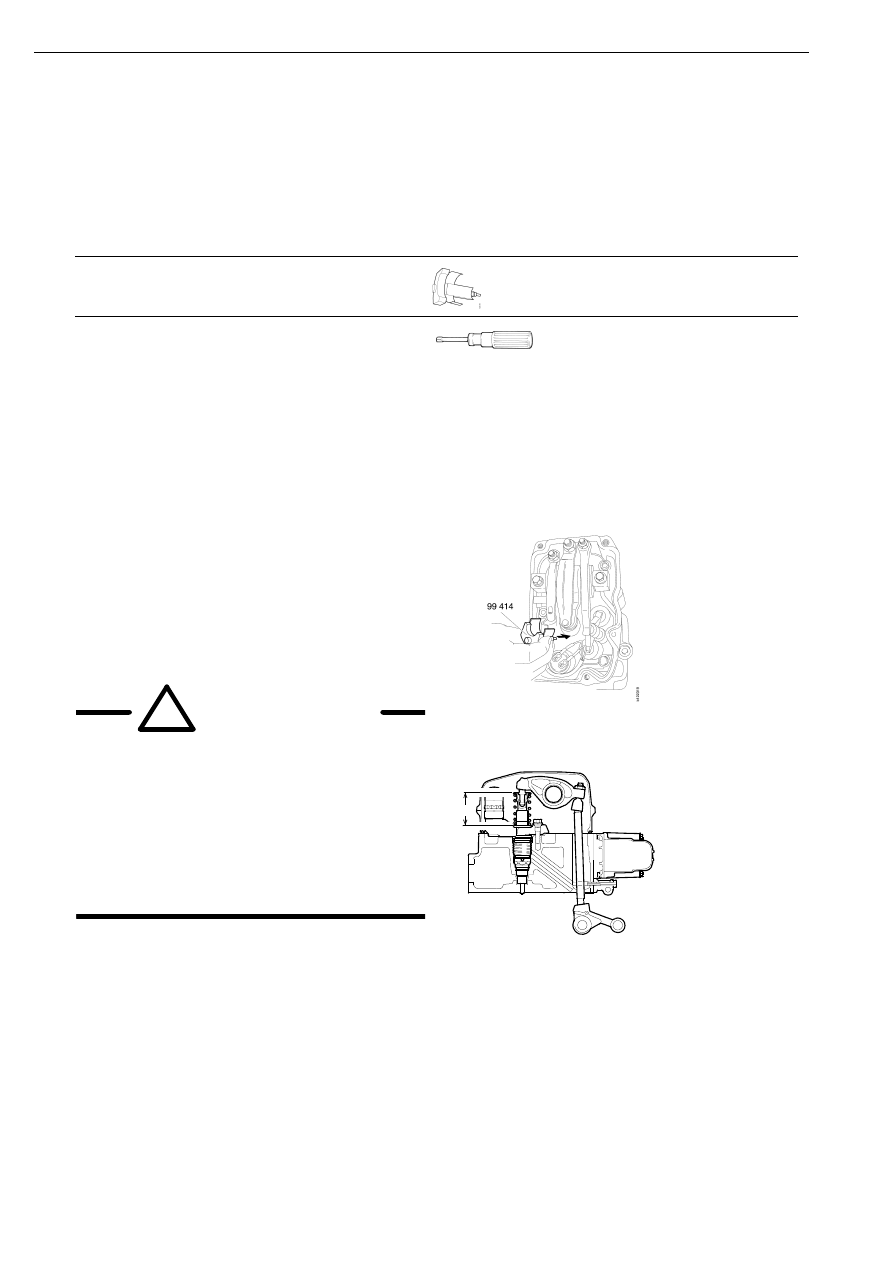

Регулировка насос-форсунок с помощью
приспособления 99 414

Специальные инструменты и
приспособления

Обозначение Наименование

Рисунок

99 414

Регулировочное
приспособление

Комплект
измерительных
приборов

588 179

Динамометрическая отвертка

114 769

5

Установите регулировочное
приспособление 99 414 на насос-форсунку.

Приспособление 99 414 выполняет роль
втулочного шаблона для установки
номинального регулировочного размера
66,9 мм.

124

 856

66.9

!

ПРЕДУПРЕЖДЕНИЕ!

Когда при выполнении проверки
положения насос-форсунки измеренное
расстояние выходит за пределы
66,9+/-0,5 мм, необходимо соблюдать
особую осторожность, прикасаясь к
данной насос-форсунке. Пружина насос-
форсунки установлена с
предварительным сжатием. Она может
выскочить и стать причиной травмы.

Регулировка насос-форсунки

03:04-01

ã

Scania CV AB 2002, Sweden

21

6

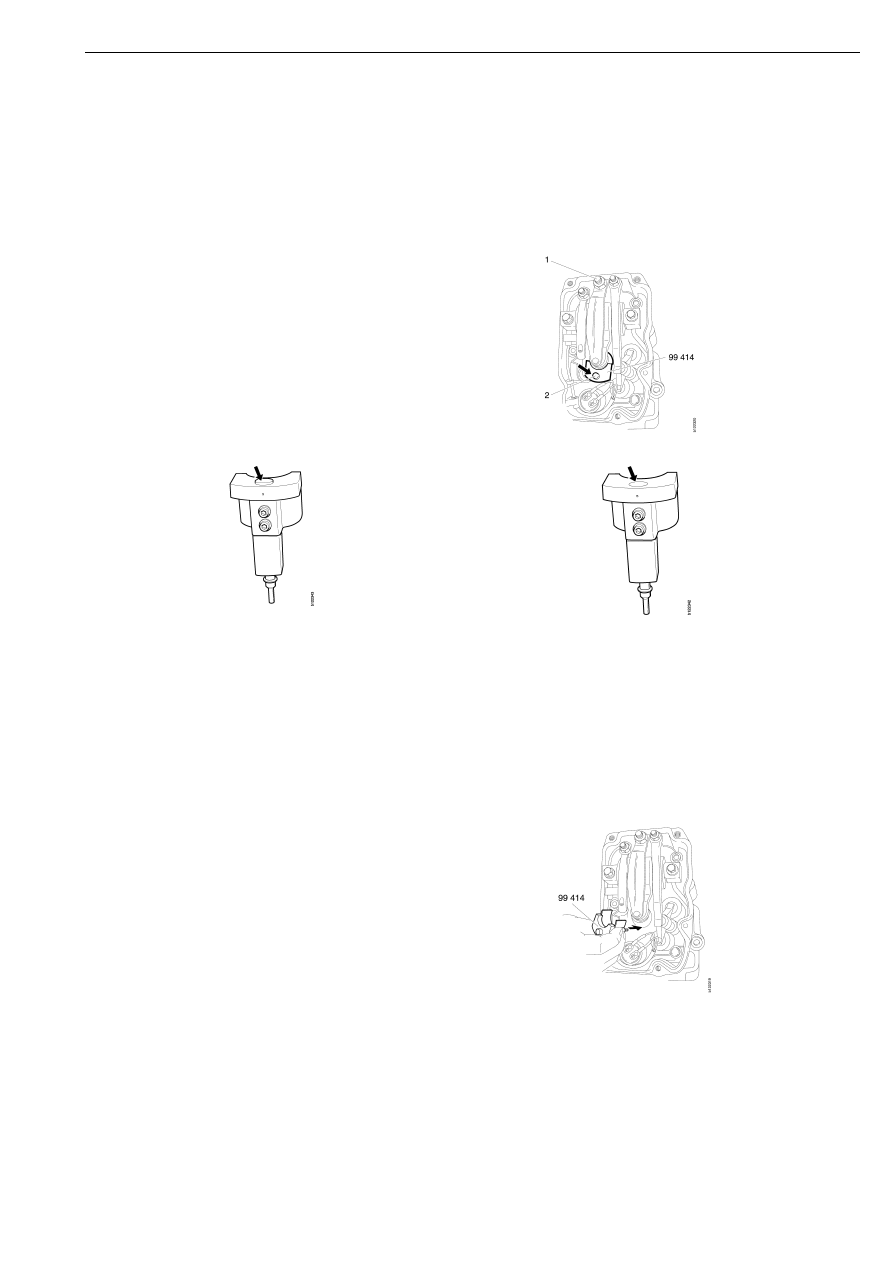

Для того чтобы произвести регулировку
насос-форсунки, отпустите контргайку и
вверните или выверните регулировочный
винт 1. Насос-форсунка отрегулирована
правильно, если плунжер 2 находится на
одном уровне с плоской верхней полкой
регулировочного приспособления.
Проверка положения плунжера
производится пальцем. Подобный способ
проверки позволяет уловить разницу
менее миллиметра. Регулировочный
размер равен 66,9 +/-0,1 мм.

Обратитесь к справочной таблице
"Процедура регулировки насос-
форсунки".

Плунжер регулировочного приспособления
расположен выше или ниже верхней полки.
Отрегулируйте насос-форсунку.

Плунжер расположен заподлицо с верхней
полкой регулировочного приспособления.
Насос-форсунка отрегулирована правильно.

7

После регулировки затяните контргайки
регулировочных винтов моментом 39 Нм.

8

Удалите приспособление 99 414.

Регулировка насос-форсунки

22

ã

Scania CV AB 2002, Sweden

03:04-01

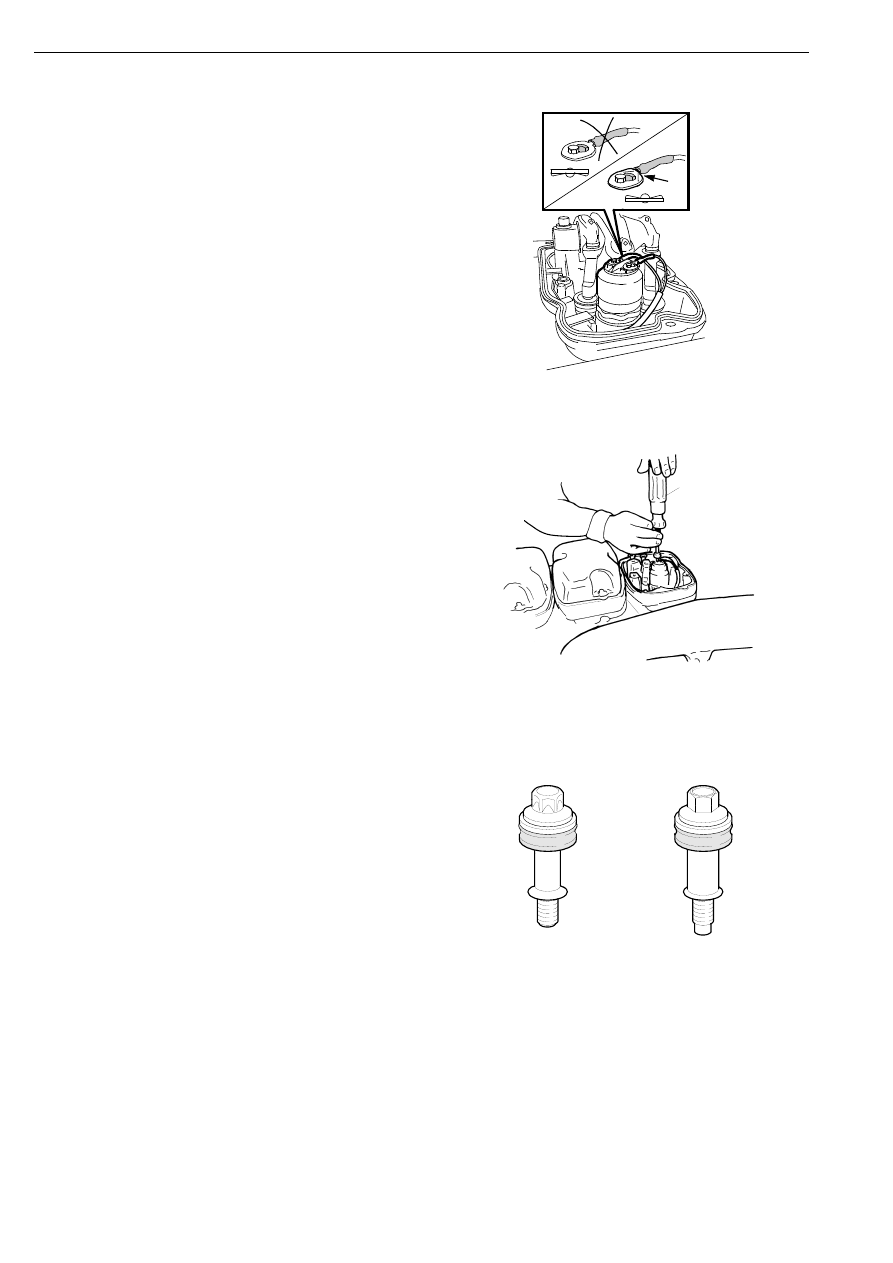

ВНИМАНИЕ! Установите электрические
кабели таким образом, чтобы клеммы были
обращены к насос-форсунке правильной
стороной (см. рисунок).

118 482

9

Присоедините электрические кабели к
насос-форсункам. Взаимное
расположение кабелей не имеет
значения. При помощи
динамометрической отвертки 588 179
затяните винты моментом 2 Нм.

ВНИМАНИЕ! Используйте
динамометрическую отвертку 588 179, чтобы
избежать риска срезать винты. Если какой-
либо винт был срезан, замените насос-
форсунку в сборе.

10 Если кабели насос-форсунки слишком

длинные, их можно прикрепить к
электромагнитному клапану насос-
форсунки.

11 Установите на место клапанные крышки

и затяните болты требуемым моментом:
12 Нм или 18 Нм в зависимости от типа
болтов, см. рис.

12 Закройте клапан прокачки и затяните

винты соединения на задней стороне
топливораспределительной рампы.

13 Заполните топливную систему и

прокачайте ее, см. раздел "Прокачка
топливной системы".

588 179

107 675

116

621

18    3Nm

12    3Nm

+

+

Регулировка насос-форсунки
