Топливная и выпускная система двигателей Scania. Руководство - часть 25







03:01-03

17

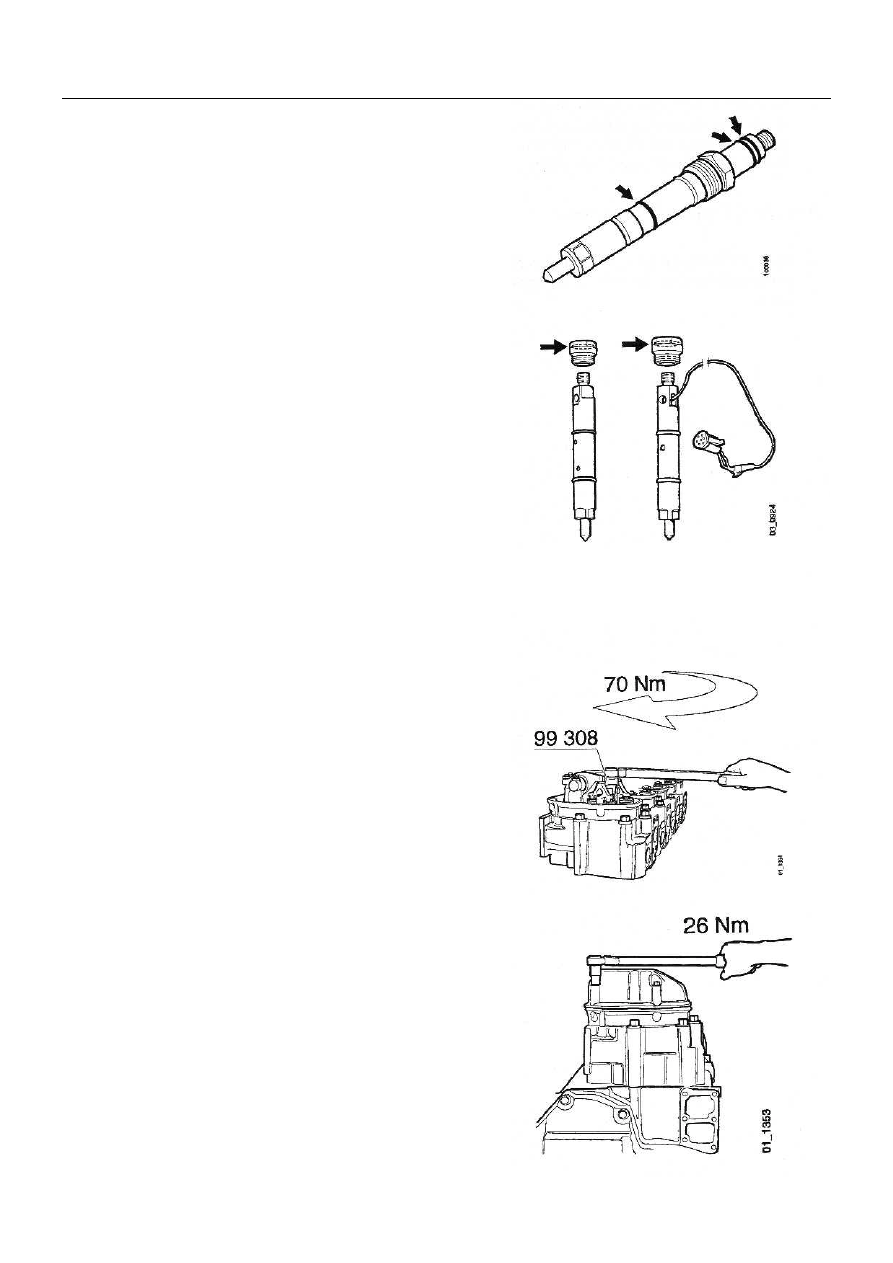

Установка форсунок

Установка


1  Поместите новое уплотнение на дно опорной поверхно-

сти форсунки. Проверьте, чтобы там не осталось старого
уплотнения.


ВНИМАНИЕ! Всегда заменяйте уплотнительные кольца на
форсунках при их демонтаже. Проверяйте чистоту сопря-
женных поверхностей. Смазывайте уплотнительные кольца
глицериновой смазкой 815 368 (относится к 12 л двигате-
лям).

Форсунка, 12 л двигатель


2  Установите новые уплотнения и новые уплотнительные

кольца.









Форсунки, 9, 11 и 14 л двигатели



Форсунки с датчиком перемещения

иглы относятся к 14 л двигателям




3  Установите форсунку на место (в направляющий паз).

Затяните гайку с крутящим моментом затяжки 70 Нм,
используя динамометрический гаечный ключ и на-
садку 99 308. Будьте внимательны при установки
форсунки с датчиком перемещения иглы во избежа-
ние повреждения кабеля.





Примечание: Пункт 4 относится к 12 л двигателям.

4  Установите крышку коромысла и затяните болты с

крутящим моментом затяжки 26 Нм.






03:01-03

18

Установка форсунок



5  Установите нагнетательные топливопроводы (и дренаж-

ные на 12 л двигателях), затяните гайки нагнетательных
топливопроводов с крутящим моментом затяжки 20 Нм
при помощи инструмента 99 310. Закрепите нагнетатель-
ные топливопроводы зажимами.


Примечание: Пункт 6 относится к 14 л двигателям.

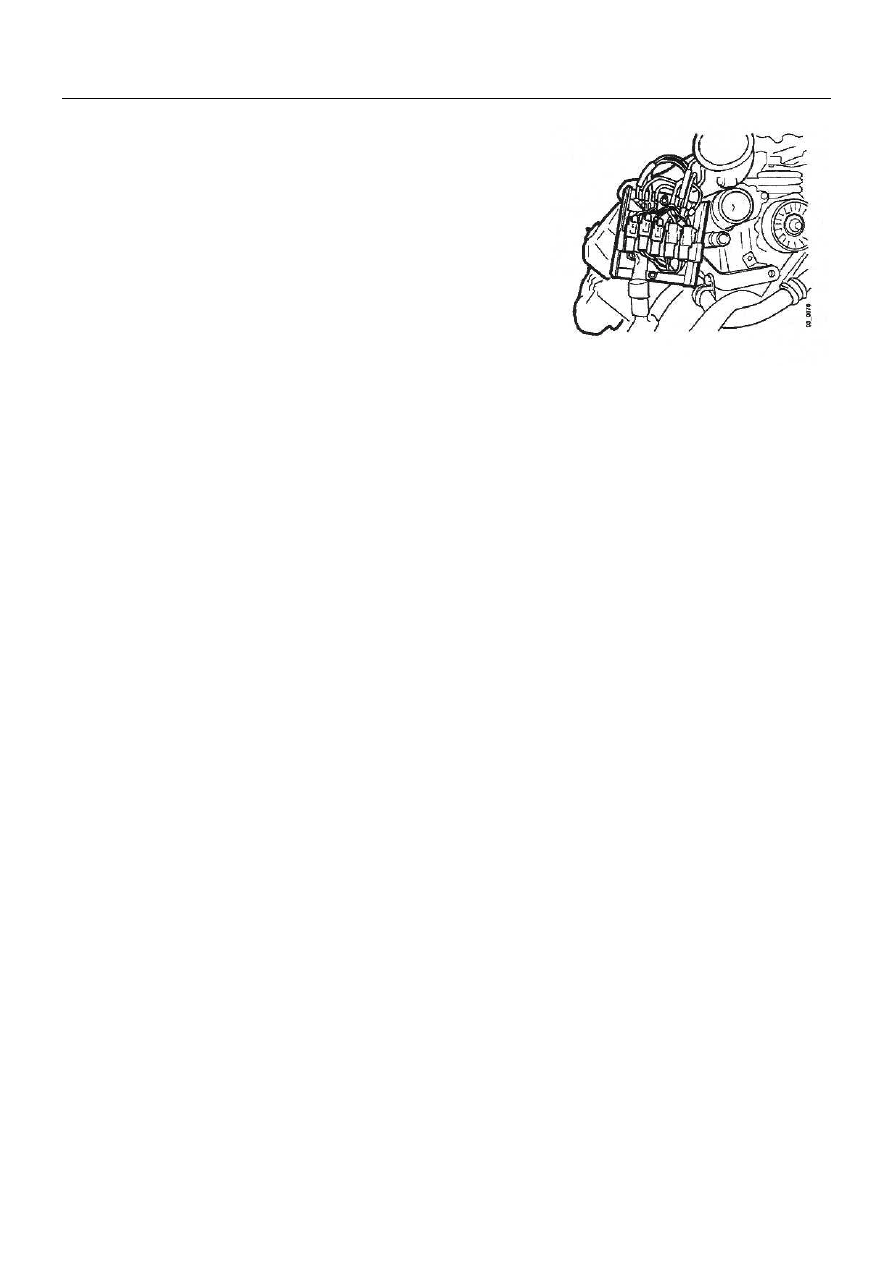

6  Подключите разъем в распределительной коробке и за-

винтите крышку. Завяжите кабель в жгут.






1 586 673





03:01-04

Выпуск 2

ru










Топливная система



Механический регулятор RQV и RQ









03:01-04



Механический регулятор

Оглавление



Техническое описание



Всережимный регулятор числа оборотов ко-
ленчатого вала двигателя, RQV







Общие положения ……………….……….……….. 3





Техническое описание ………….……….………... 4





Принцип действия ……………..………….………. 5













Регулятор максимального числа оборотов и
оборотов холостого хода, RQ







Общие положения ………………………….……... 7





Техническое описание ………….……..………….. 8





Принцип действия ………..….……………………. 10





Ограничитель дымности ………………….………. 12





Запуск холодного двигателя ………..………….…. 12
