Проверка форсунок





Проверка качества распыления топлива



•

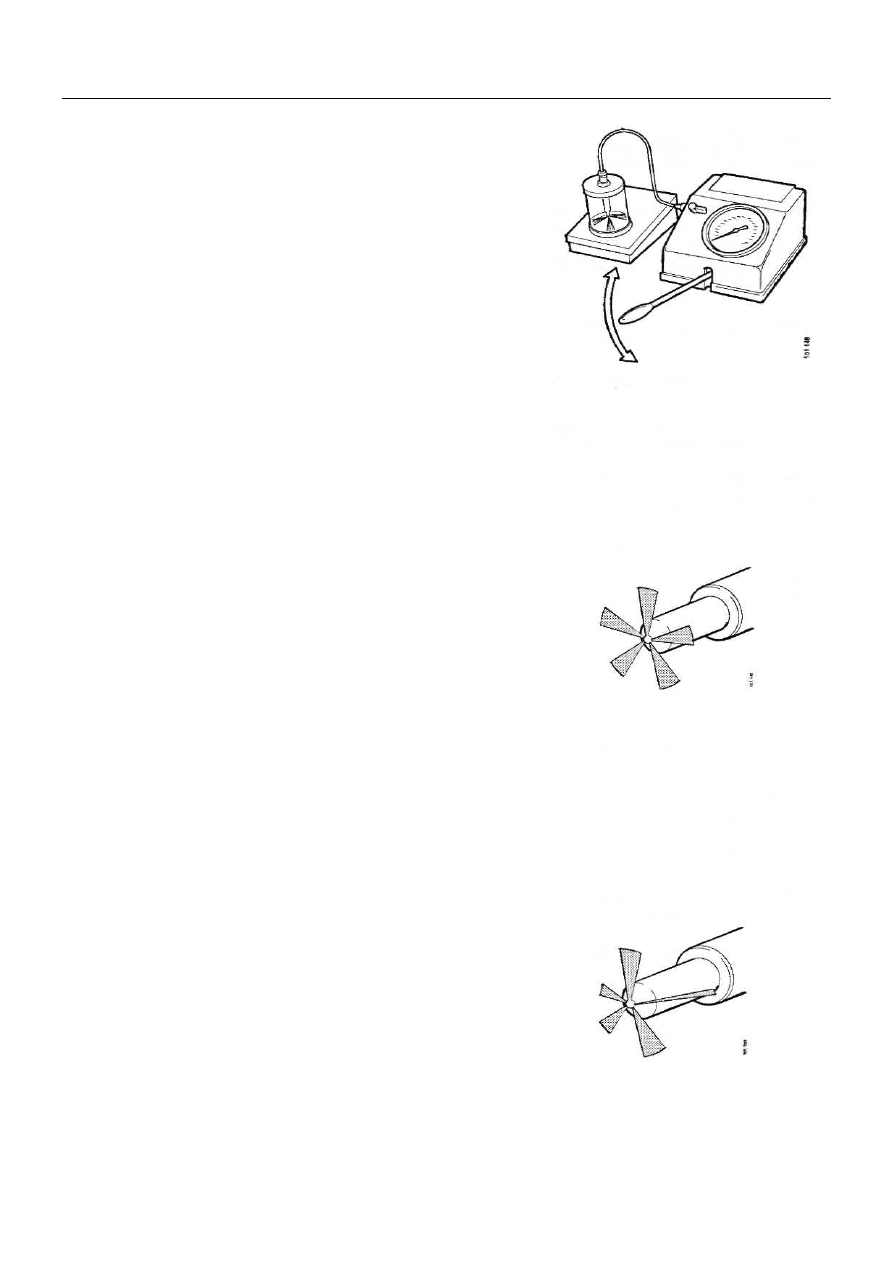

Закройте заслонку манометра.

•

Произведите быструю накачку (2 – 3 хода рычага в
секунду). Распыл должен быть одинаковый и
равномерный.

















•

Если форма распыла неправильная, разберите
форсунку и прочистите отверстия распылителя.










Правильная форма распыла распылителя
















Неправильная форма распыла распылителя



03:01-03

14

Очистка форсунок



Разборка, очистка и замена деталей


Примечание: Корпуса и иглы распылителей не должны сме-
шиваться. Они тщательно подогнаны друг к другу. Если неис-
правен распылитель в двухпружинной форсунке, должна
быть заменена вся форсунка.

1  Закрепите форсунку в зажимном приспособлении. Разбери-

те и очистите форсунку.


2  Поместите детали с большим нагаром в растворяющую на-

гар жидкость.

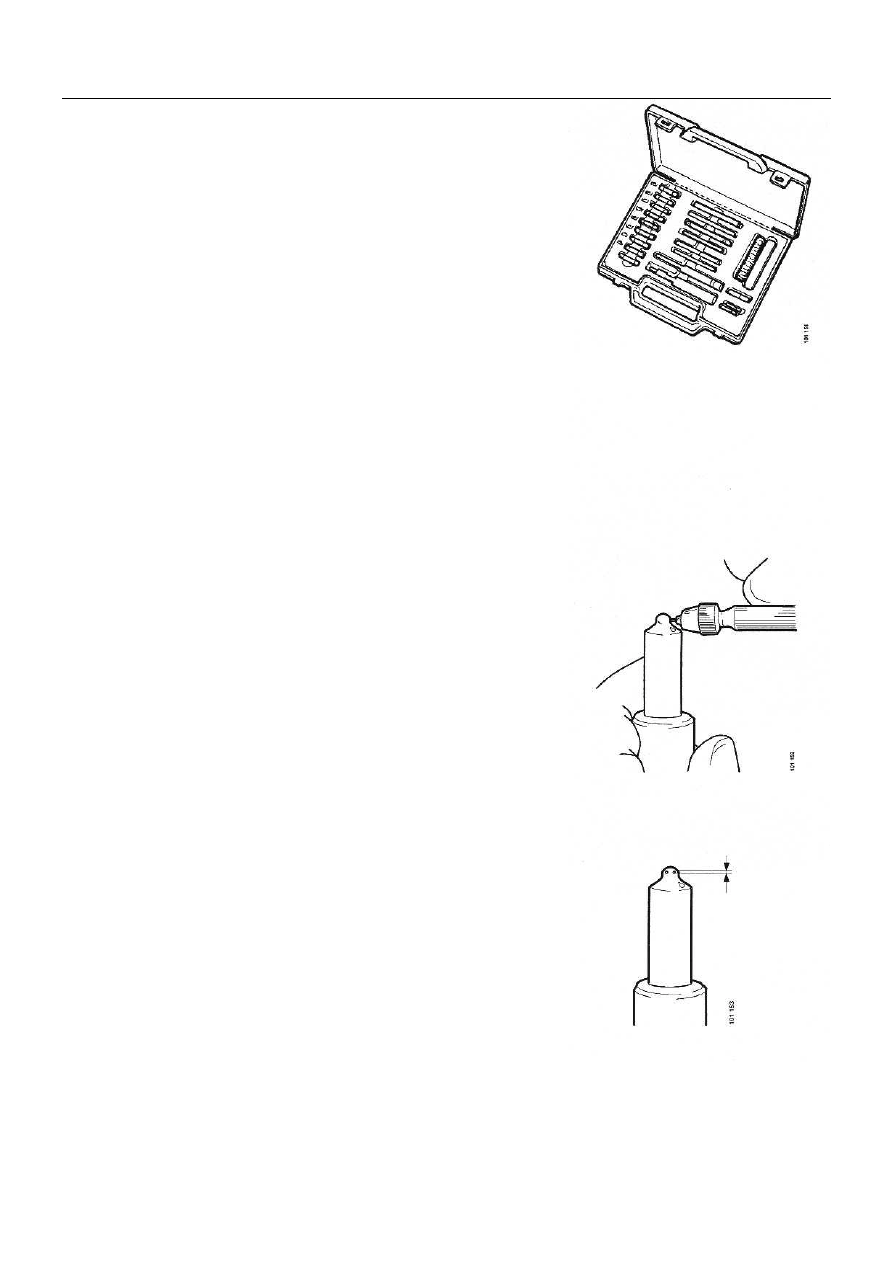

Набор инструментов 587 179

 для очистки распылителя

3  Очистите корпус и иглу распылителя с помощью латунной

проволочной щетки.




Наиболее эффективна 10-минутная ультразвуковая обработка.

Этот метод требует специального оборудования и обучения.

4  Промойте наконечник распылителя в промывочном уст-

ройстве.







5  Прочистите отверстия распылителя с помощью прочи-

щающей иглы.







6  Диаметр прочищающей иглы должен быть на 0,02 – 0,03

мм меньше диаметра отверстий распылителя. См. «Прибо-
ры системы питания и регулировка числа оборотов колен-
чатого вала двигателя».





03:01-03

15

Очистка форсунок


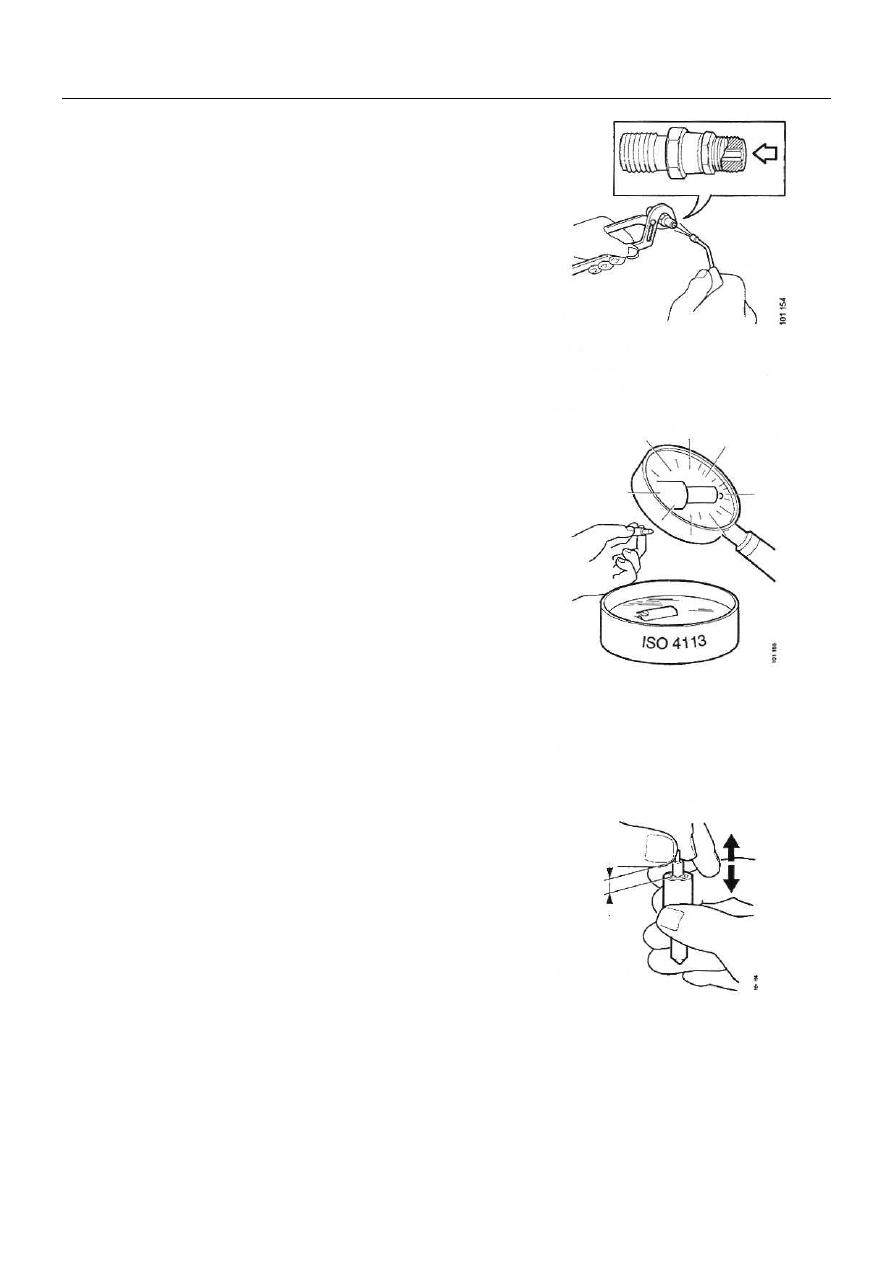

7  Продуйте стержневой фильтр начисто. Продувайте в на-

правлении от распылителя к нагнетательной трубке.
Фильтр не должен быть выдавлен.














8  Проверьте, чтобы на игле или в корпусе распылителя не

осталось загрязнения. Положите детали в калибровочное
масло.














9  Установите иглу распылителя в корпус. Когда корпус в

вертикальном положении, и игла распылителя выступает
из него на 10 мм, она должна соскользнуть в корпус под
собственной тяжестью. Проделайте это несколько раз,
поднимая и поворачивая иглу.






03:01-03

16

Сборка форсунок





Сборка


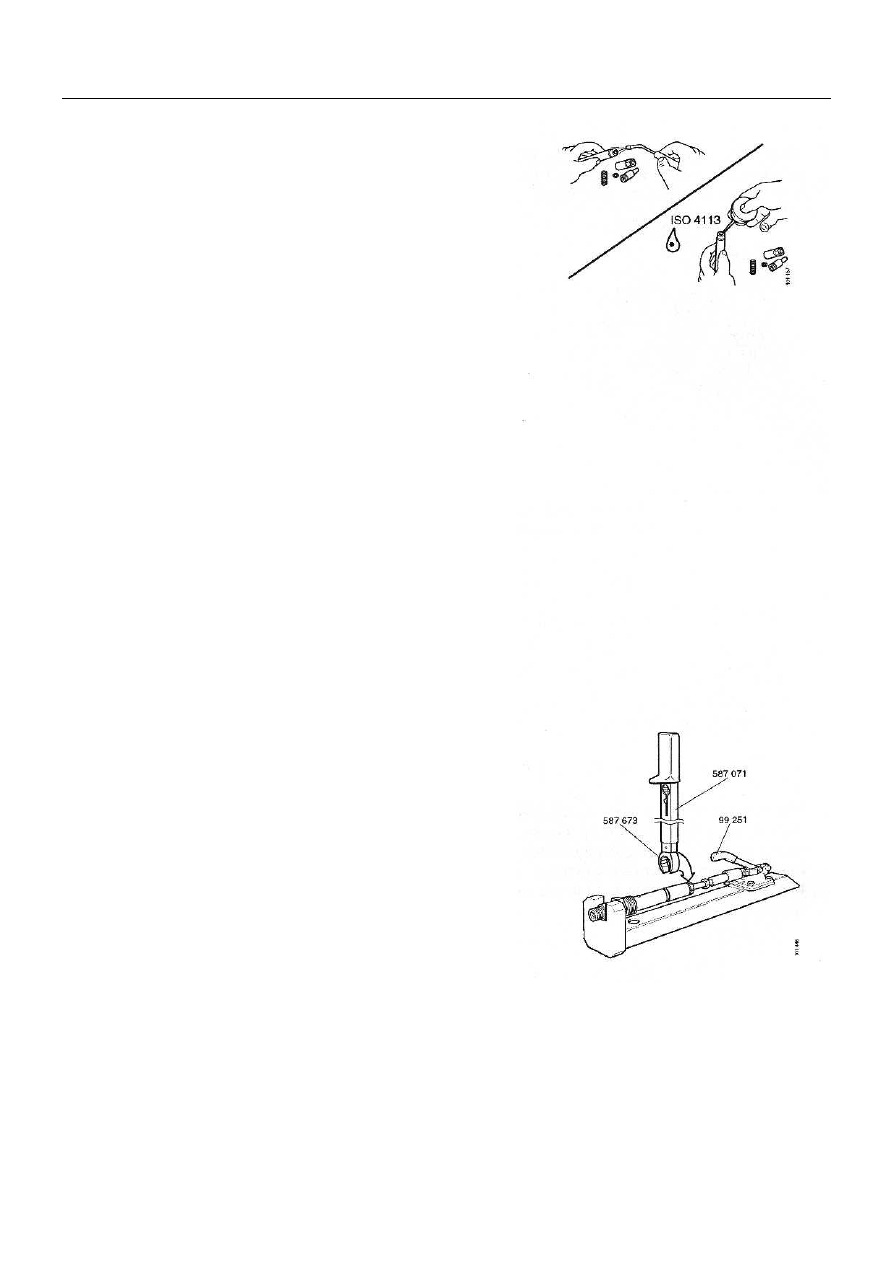

1  Продуйте дочиста и смажьте все детали, используя

калибровочное масло.






Примечание: При сборке распылителей и форсунок
очень важно применять соответствующий крутящий
момент затяжки. Крутящий момент затяжки, превы-
шающий рекомендуемое значение, вызывает зажимное
усилие, которое может привести к нарушению нормаль-
ной работы. Важно также использовать специально из-
готовленные зажимные приспособления во избежание
повреждения форсунки.












2  Установите держатель распылителя в зажимное при-

способление 99 251. Соберите форсунку. Затяните
гайку распылителя с крутящим моментом затяжки:



Bosch

 45

Нм

65

Нм


Используйте динамометрический гаечный ключ 587
071 и гаечный ключ 587 673.


3  Проверьте давление начала подъема иглы, работо-

способность, конца впрыска и качество распыления
топлива распылителем.
