Топливная и выпускная система двигателей Scania. Руководство - часть 9



03:01-02



 Scania CV AB 1998, Швеция



13

Ремонт топливоподкачивающего насоса

Ремонт подкачивающего насоса
одностороннего действия

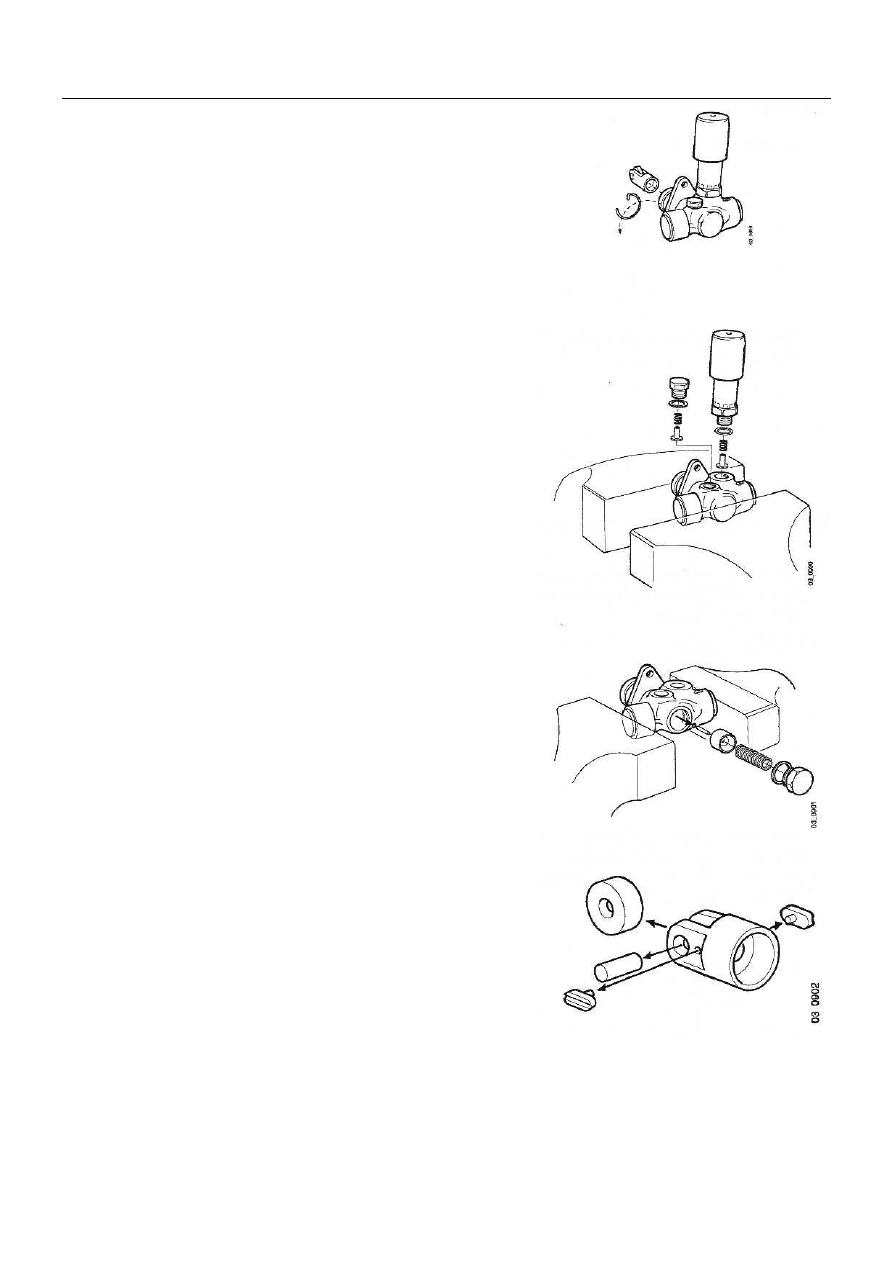

Разборка


1  Снимите стопорное кольцо и толкатель.




Примечание: Используйте тиски с мягкими накладками
для предохранения уплотняющих поверхностей.

2  Зажмите подкачивающий насос в зажимное приспо-

собление или в тиски. Снимите ручной насос и всасы-
вающий клапан из-под него, а так же заглушку нагне-
тательного клапана. Снимите нагнетательный клапан.







3  Снимите заглушку с плунжера насоса. Вытащите из

корпуса насоса нажимную пружину, плунжер насоса,
штангу толкателя и уплотнительное кольцо.








4  Снимите толкатель.
5  Вымойте все детали в дизельном топливе (необходимо

надевать защитные перчатки).




Примечание: При сборке используйте новые прокладки и
уплотнения. К подкачивающему насосу прилагается ре-
монтный комплект, который следует использовать при
сборке.




03:01-02



 Scania CV AB 1998, Швеция



14

Ремонт топливоподкачивающего насоса

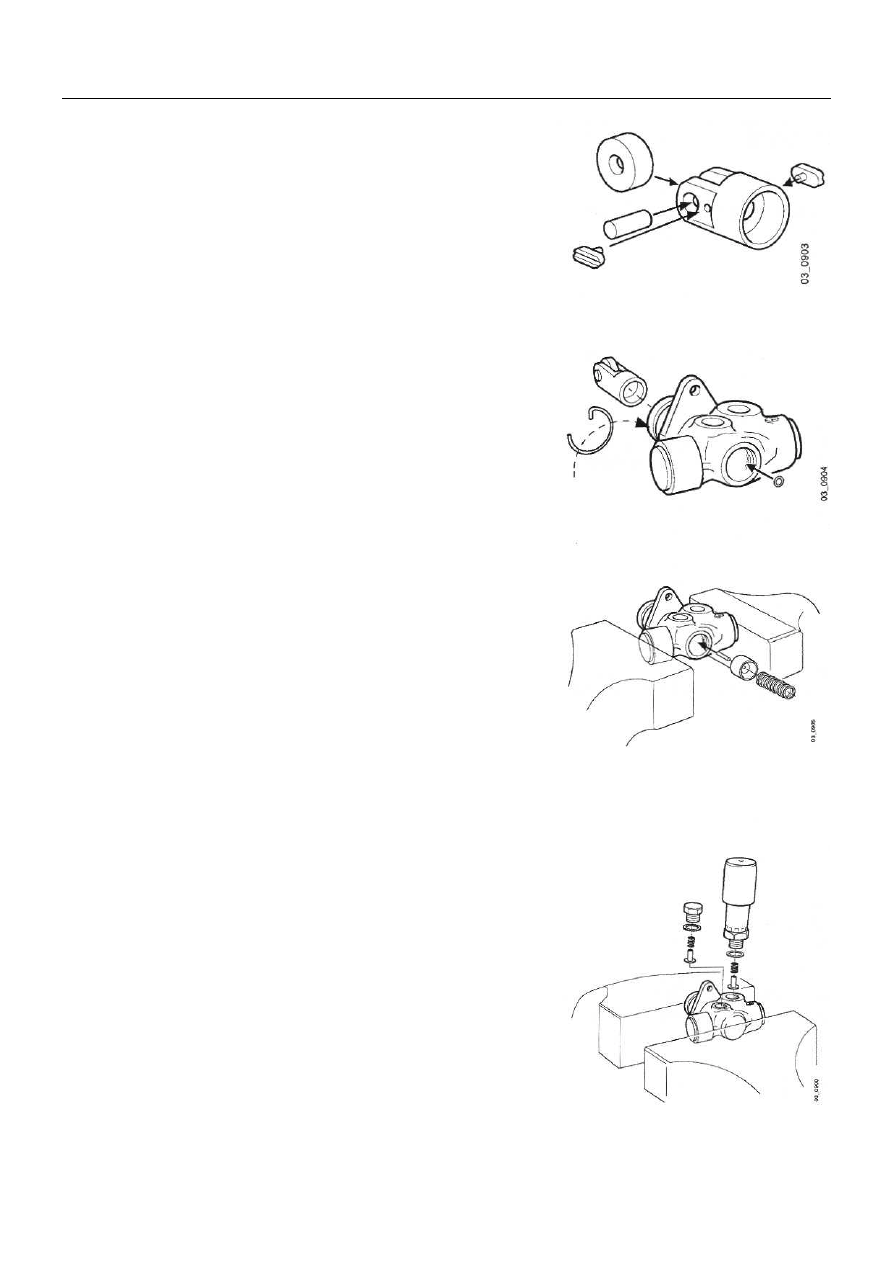

Сборка


1  Осуществите сборку толкателя.













2  Поместите уплотнительное кольцо в корпус насоса. Ус-

тановите толкатель и стопорное кольцо.








Примечание:  Используйте мягкие накладки на тиски для
предохранения уплотнительных поверхностей.


3  Вставьте штангу толкателя, плунжер насоса и пружину

сжатия. Вставьте заглушку и прокладку. Затяните за-
глушку.







4  Установите нагнетательный клапан и пружину. Поставь-

те заглушку и прокладку. Затяните заглушку. Установите
всасывающий клапан и пружину. Поставьте ручной насос
и прокладку. Затяните ручной насос.





03:01-02



 Scania CV AB 1998, Швеция



15

Замена топливоподкачивающего насоса

Замена топливоподкачивающего насоса
двустороннего действия



Спецификации


Крутящий момент затяжки

Всасывающий патрубок, коллектор охлаждающей жидкости

40 Нм





Описание


Примечание: Все работы в системе, связанные с открытием
трубопроводов, пробок и т.п., должны завершаться следую-
щим образом:


 Запустите двигатель и проверьте отсутствие подтеканий.
Дайте двигателю поработать на устойчивых малых оборо-
тах.

После окончания работы сообщение о коде неисправности
должно быть стерто из памяти программируемого контрол-
лера.

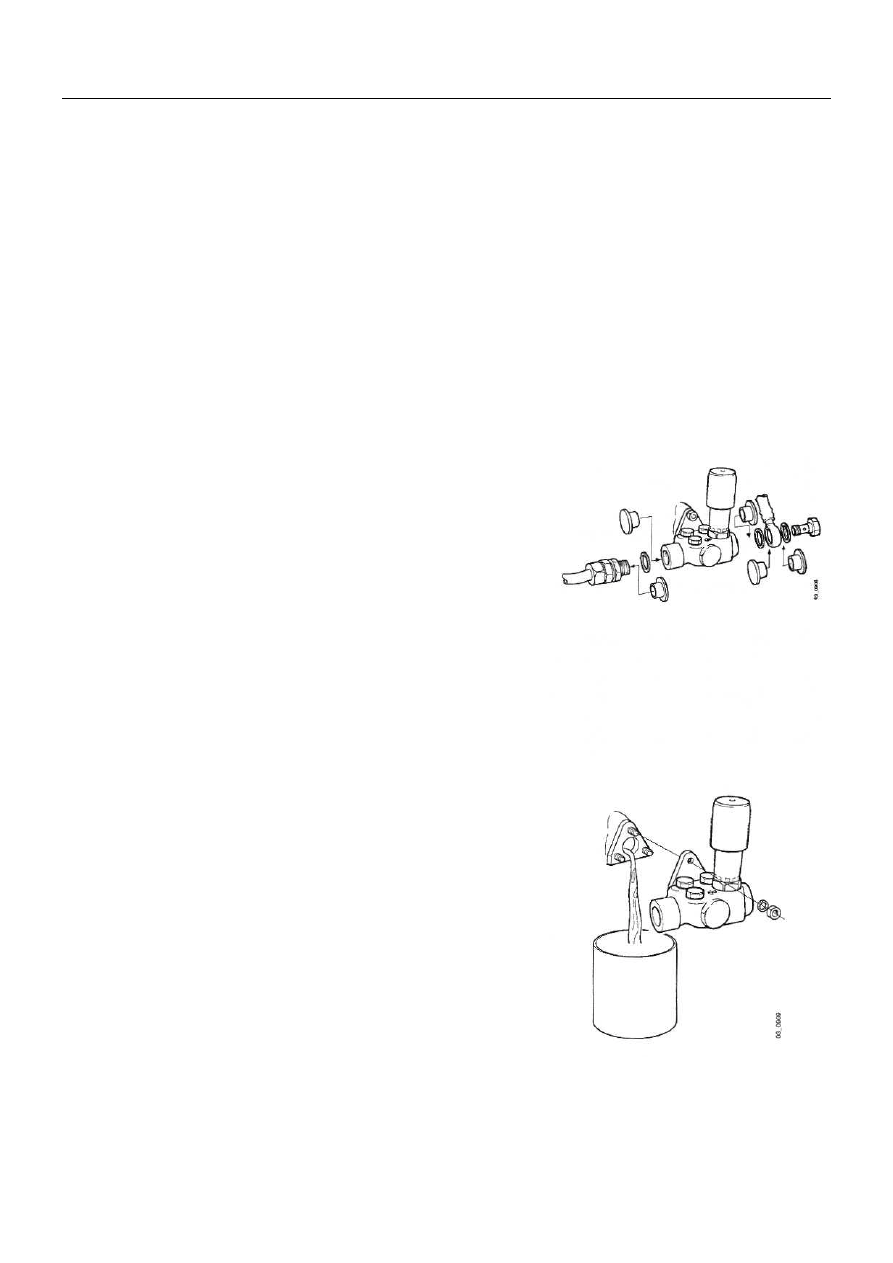

Демонтаж


1  Снимите воздухопроводы, нагнетательную трубу, всасы-

вающий воздушный патрубок и коллектор системы ох-
лаждения правого ряда цилиндров.

2  Вымойте подкачивающий насос снаружи. Снимите вса-

сывающий и нагнетательный трубопроводы с подкачи-
вающего насоса. Поставьте заглушки.

3  Снимите подкачивающий насос.




03:01-02



 Scania CV AB 1998, Швеция



16

Ремонт топливоподкачивающего насоса

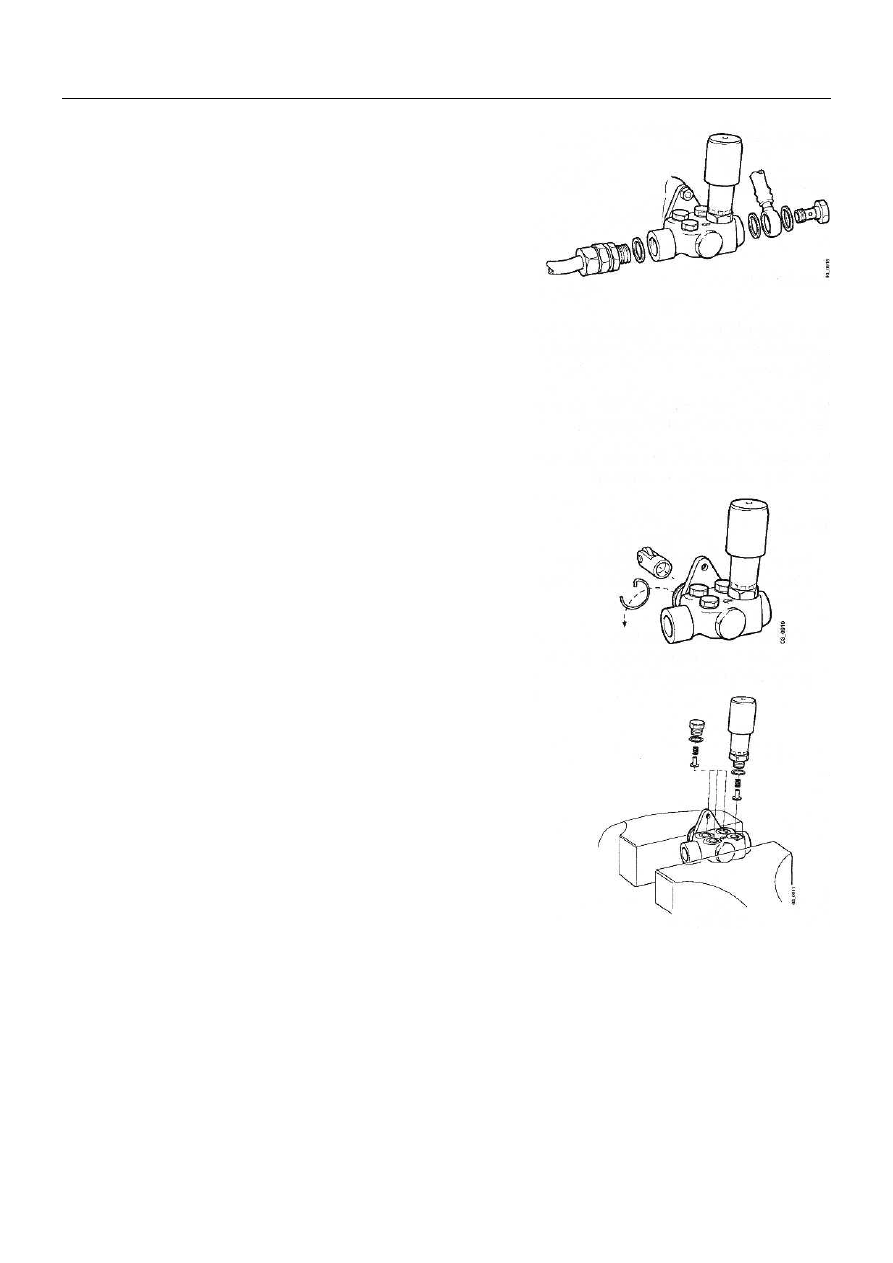

Установка


1  Смонтируйте подкачивающий насос на топливоподка-

чивающий насос высокого давления и подсоедините
всасывающий и нагнетательный трубопроводы.

2  Поставьте новые прокладки на охлаждающий и всасы-

вающий патрубок. Крутящий момент затяжки водяной
и всасывающей труб составляет 40 Нм.

3  Прокачайте систему (см. Раздел «Замена топливного

фильтра», п.п. 4 – 6). Запустите двигатель и проверьте
на наличие подтеканий.





Ремонт подкачивающего насоса
двустороннего действия



Разборка


1  Снимите стопорное кольцо и толкатель.

Примечание: Используйте мягкие прокладки на тиски для
предохранения уплотняющих поверхностей.

2  Зажмите подкачивающий насос в зажимное приспо-

собление или в тиски. Снимите ручной насос и всасы-
вающий клапан из-под него, а также заглушку внутри
ручного насоса и всасывающий клапан, расположен-
ный под ним. Снимите две оставшиеся заглушки и на-
гнетательные клапаны из-под них.
