Трубки высокого давления



2  Продуйте внутреннюю полость новой трубки высокого давления

начисто сжатым воздухом. Подсоедините новую трубку высокого
давления к топливному насосу высокого давления.














3  Подтяните резьбовые соединения топливной форсунки. Убедитесь в

том, что конусные законцовки и трубки высокого давления нор-
мально вставлены в резьбовые соединения, а гайки затянуты. Поль-
зуйтесь инструментом 99 310. Крутящий момент затяжки составляет
20 Нм.













4  Закрепите трубки хомутами там, где они были раньше.



5  Запустите двигатель и проверьте наличие подтеканий.




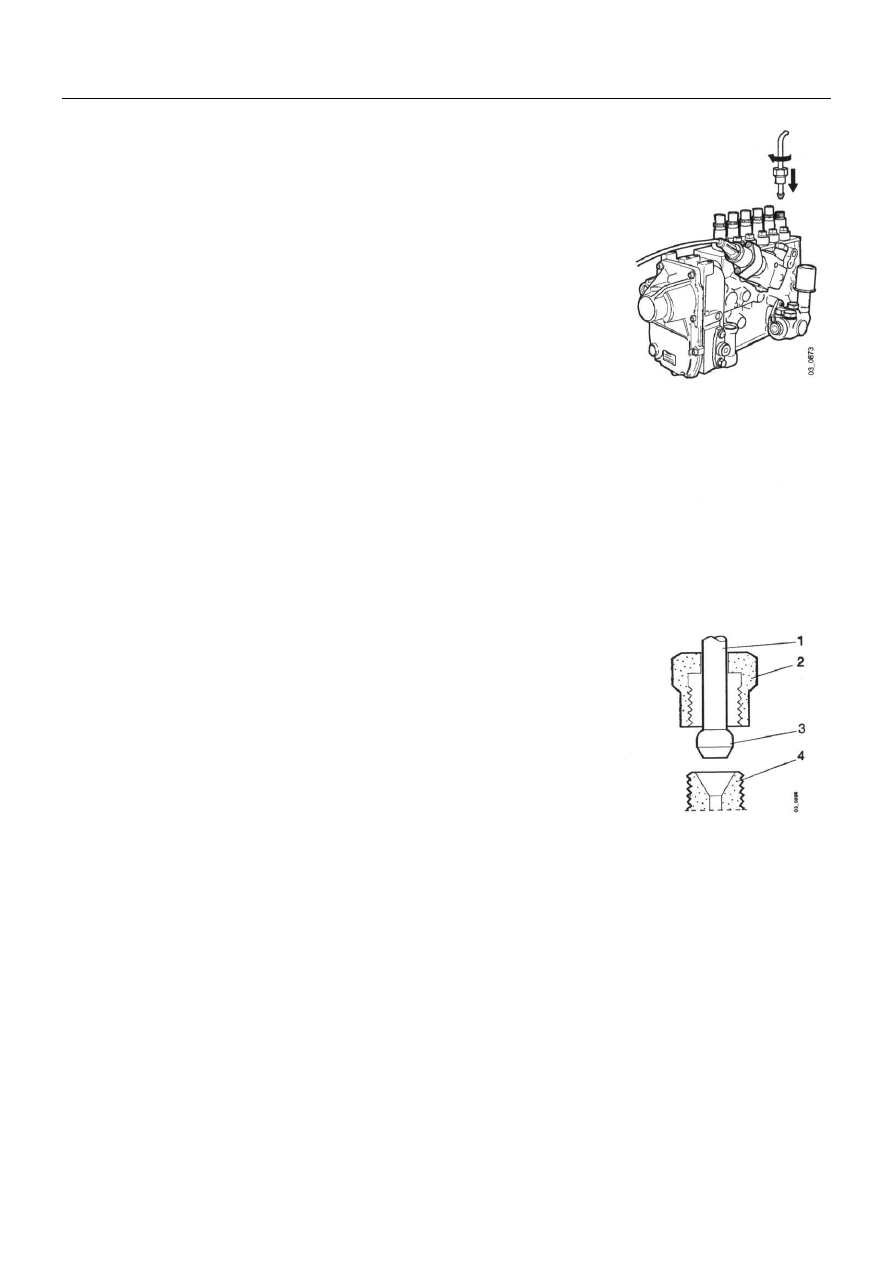

Соединение нагнетательной
трубы


1  Нагнетательная труба
2  Накидная гайка
3  Конусная законцовка трубы
4  Соединение







03:01-02



 Scania CV AB 1998, Швеция



10

__________________________Топливоподкачивающий насос____________________________



Топливоподкачивающий насос



Измерение давления насоса



Спецификации


Давление питательного насоса при 1900 об/мин (DSC9, 11 и 12)

 2,0 – 3,0 бар


Давление питательного насоса при 1900 об/мин (DSC14) 3,0

– 4,0 бар




Специальные инструменты


Номер

 Наименование

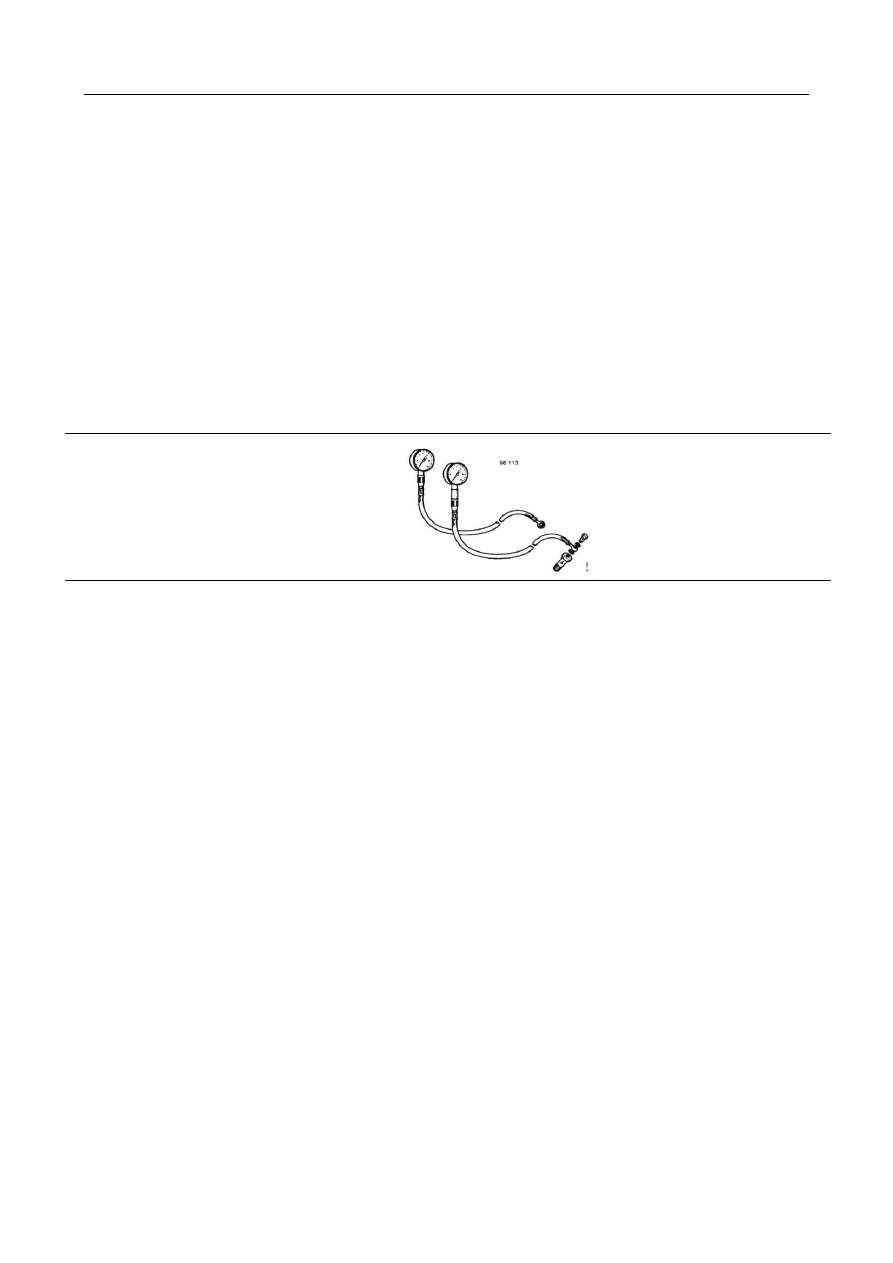

Рисунок

Панель инструментов

98 113

Набор манометров










Описание

Примечание:  Все  операции,  при  которых  в  системе
вскрываются  трубопроводы,  штуцеры  и  т.п.,  должны
завершаться следующим образом:

Запустите  двигатель  и  проверьте отсутствие подтека-
ний.  Дайте  двигателю  поработать  на  устойчивых  ма-
лых оборотах.

После окончания работы сообщение о коде неисправ-
ности  должно  быть  стёрто  из  памяти  программируе-
мого контроллера.




03:01-02



 Scania CV AB 1998, Швеция



11

Топливоподкачивающий насос


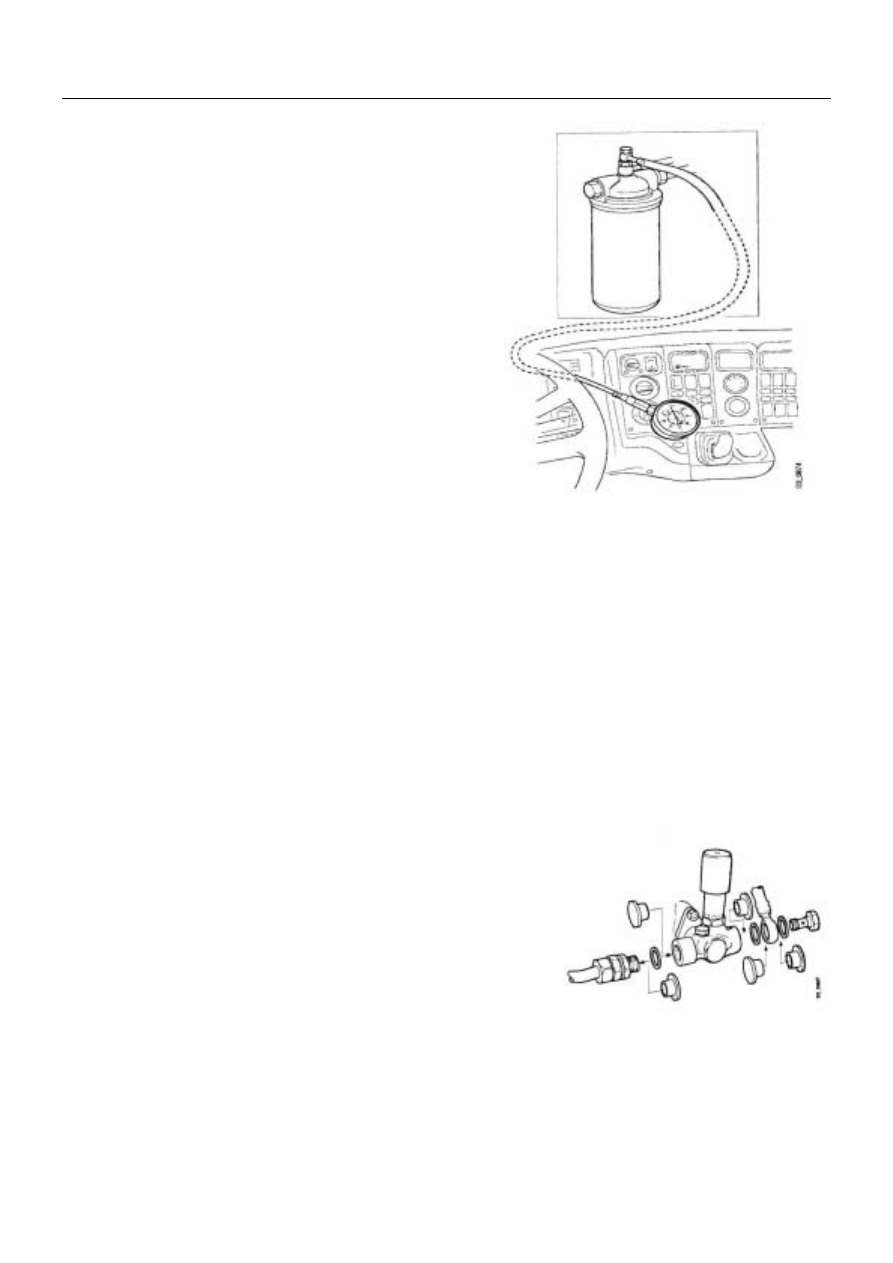

Подсоедините манометр 98 113 к манометру на
0 – 6 бар к выходному патрубку топливного фильтра.

Отклоните кабину назад и вытяните манометр в кабину.

Запустите двигатель и считайте показания манометра.
Проделайте это до максимально развиваемой мощно-
сти двигателя, т. е. при полностью нажатой педали га-
за на всех интервалах скоростей.

Нижнее допустимое давление топлива при 1900
об/мин составляет 2 бара в двигателях DSC9, 11 и 12 и
3,0 бара в двигателе DSC14. Если давление слишком
низкое, проверьте топливный трубопровод и его со-
единения, перепускной клапан, топливный фильтр и
топливоподкачивающий насос.






Замена подкачивающего насоса односто-
роннего действия


Примечание: Все работы в системе, связанные с
вскрытием трубопроводов, пробок и т. п., должны за-
вершаться следующим образом:

Запустите двигатель и проверьте на отсутствие про-
течки. Дайте двигателю поработать на устойчивых
малых оборотах.

После окончания работы сообщение о коде неисправ-
ности должно быть стерто из памяти программируе-
мого контроллера.


Демонтаж


1  Вымойте топливоподкачивающий насос снаружи.

Снимите всасывающий и нагнетательный трубо-
провод с насоса. Поставьте заглушки.





03:01-02



 Scania CV AB 1998, Швеция



12

Топливоподкачивающий насос



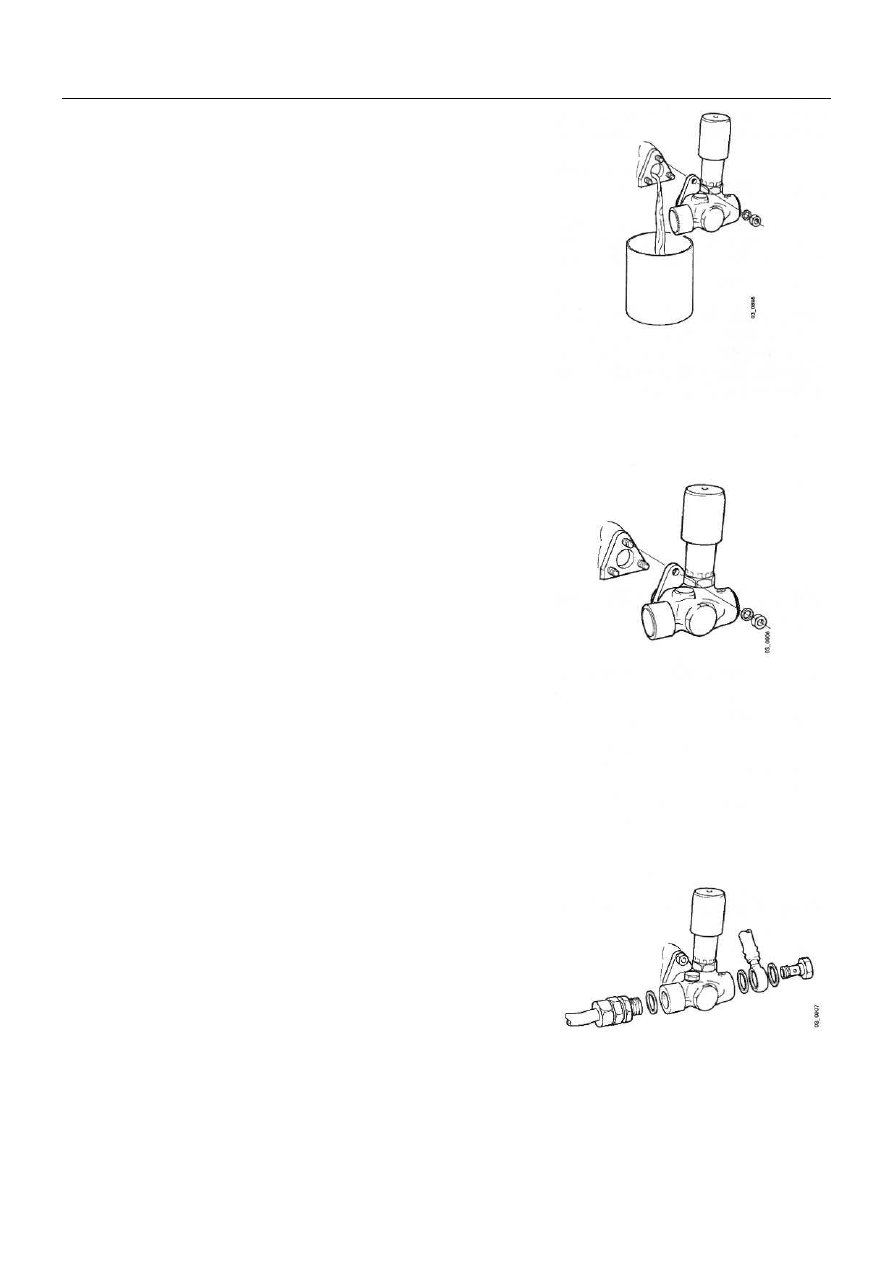

2  Поставьте ёмкости под топливный насос высокого давле-

ния для слива масла и топлива. Отвинтите гайки и сни-
мите подкачивающий насос.




















Установка


1  Установите подкачивающий насос на топливный насос

высокого давления.













2  Подсоедините всасывающий и нагнетательный трубо-

проводы. См. Раздел “Замена топливного фильтра”,
п.п. 4 – 6.

3  Включите двигатель и проверьте на наличие подтеканий.
