Топливная и выпускная система двигателей Scania. Руководство - часть 7



03:01-02



 Scania CV AB 1998, Швеция



5

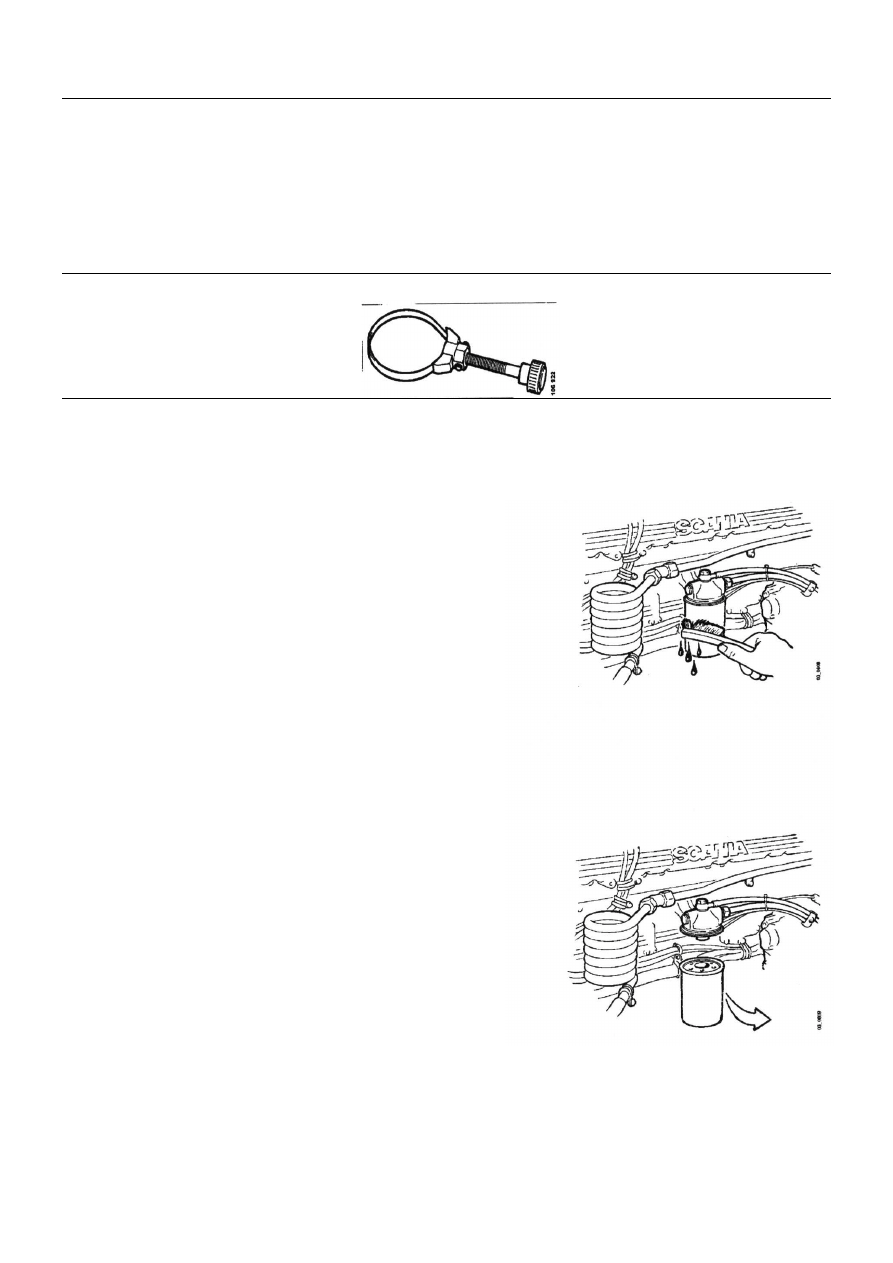

Топливный фильтр

Топливный фильтр



Замена



Специальные инструменты


Номер

Наименование

Рисунок

Панель инструментов


587 025

Съемник фильтра









Описание



Примечание: Все работы, при которых трубопроводы,
пробки системы и т. п. открываются, должны быть за-
вершены следующим образом:

Включите двигатель и проверьте наличие подтеканий.
Дайте двигателю поработать на малых оборотах.

По окончании работы сообщение о коде неисправно-
сти должно быть стерто из памяти программируемого
контролера.

1 Вымойте фильтр и его корпус.







2   Отвинтите фильтр, пользуясь съемником фильтра,

например, инструментом номер 587 025.









03:01-02



 Scania CV AB 1998, Швеция



6

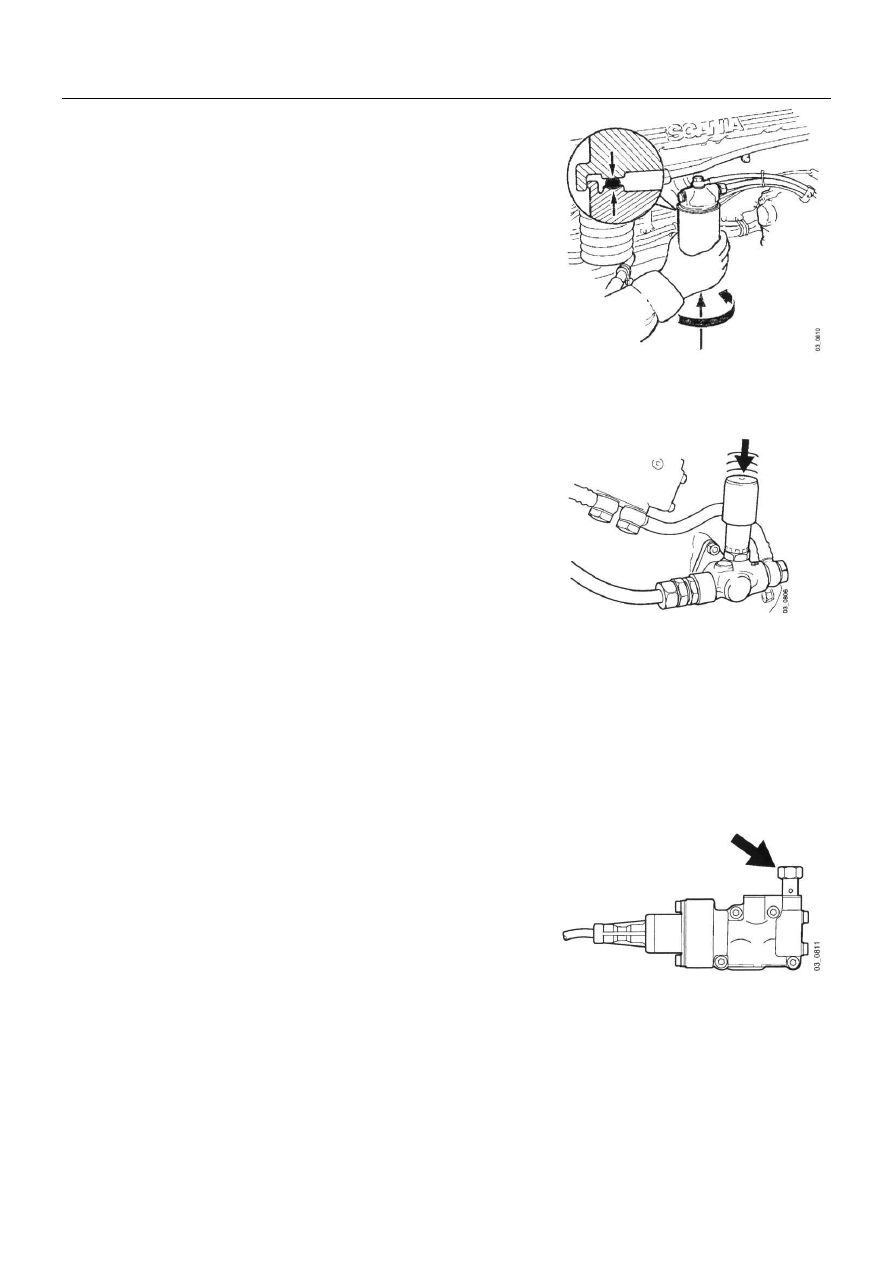

Прокачка топливной системы


3  Смажьте  уплотнительное  кольцо  и  вручную  вверните  на

место новый фильтр.



Закрутите фильтр потуже на пол-оборота.



Прокачайте топливную систему, как это описано ниже.











4  Поверните  ключ  зажигания  в  положение  зажигания.  Ос-

лабьте  на  несколько  витков  накидную  гайку  на  топлив-
ном фильтре. Подставьте под топливный насос подходя-
щую ёмкость и прокачивайте ручной насос, пока не нач-
нёт  вытекать  чистое  топливо  без  признаков  пузырьков
воздуха. Затяните накидную гайку.







5  Ослабьте  на  несколько  оборотов  перепускной  клапан  (с

шариком посередине) в топливном клапане. Качайте руч-
ной  насос до тех пор, пока через открытый перепускной
клапан  не  пойдёт  топливо  без  признаков  пузырьков  воз-
духа.


6   Закройте перепускной клапан. Сделайте ещё 10 качков.

7   Включите двигатель и проверьте наличие подтеканий.






03:01-02



 Scania CV AB 1998, Швеция



7

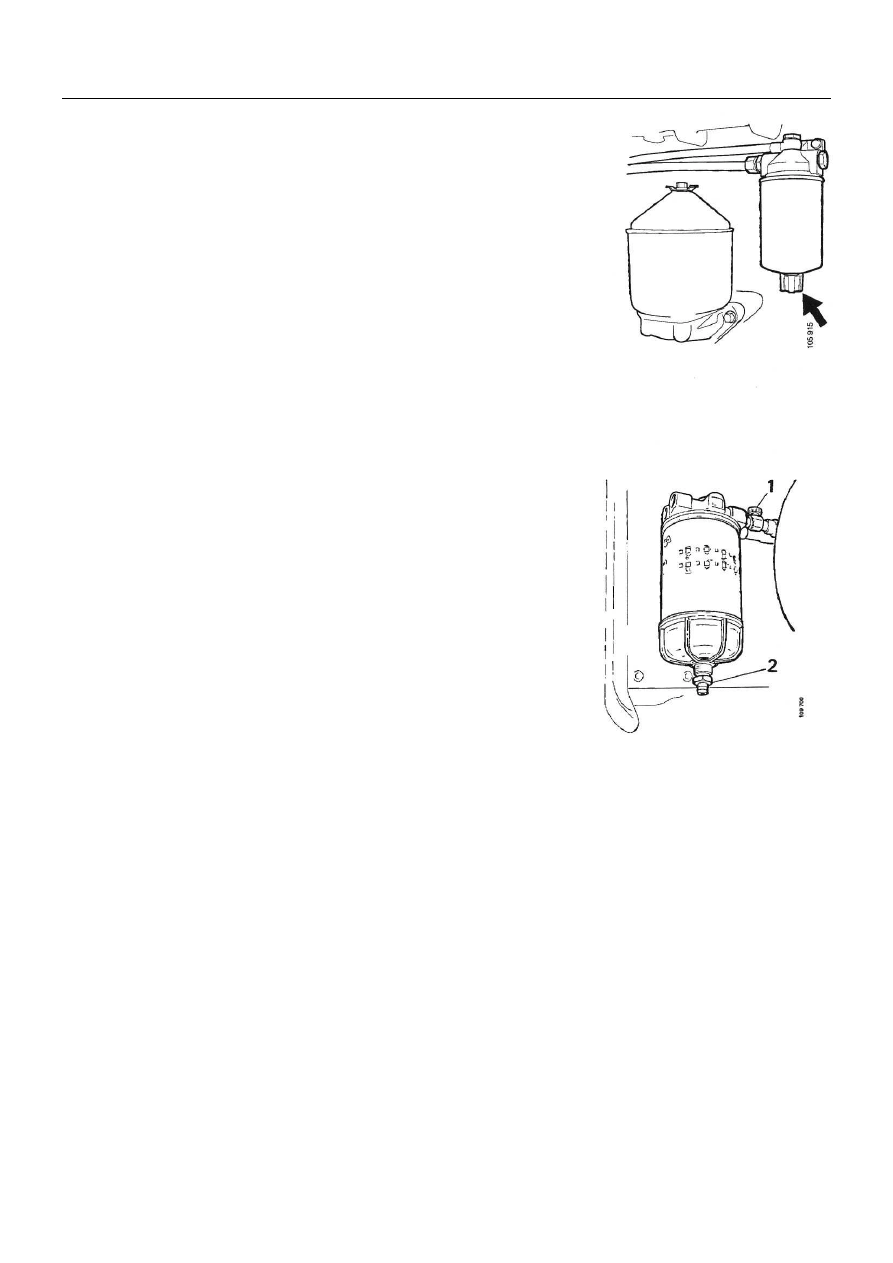

Топливный фильтр

Топливный фильтр с водоотделителем



Топливный фильтр с отделением воды может прилагаться в каче-
стве вспомогательного. Он может использоваться вместо топлив-
ного фильтра обычного типа.

Периодичность замены фильтра та же, что и для обычных топ-
ливных фильтров.

Слив конденсата происходит по мере необходимости.








Топливный фильтр-сепаратор избыточной воды


Некоторые автомобили имеют топливные фильтры-сепараторы
избыточной воды, устанавливаемые на шасси.

Примечание: При смене фильтра кран должен быть закрыт.

Периодичность замены фильтра та же, что и для обычных топ-
ливных фильтров.








1    Запорный кран

2    Сливной клапан





03:01-02



 Scania CV AB 1998, Швеция



8

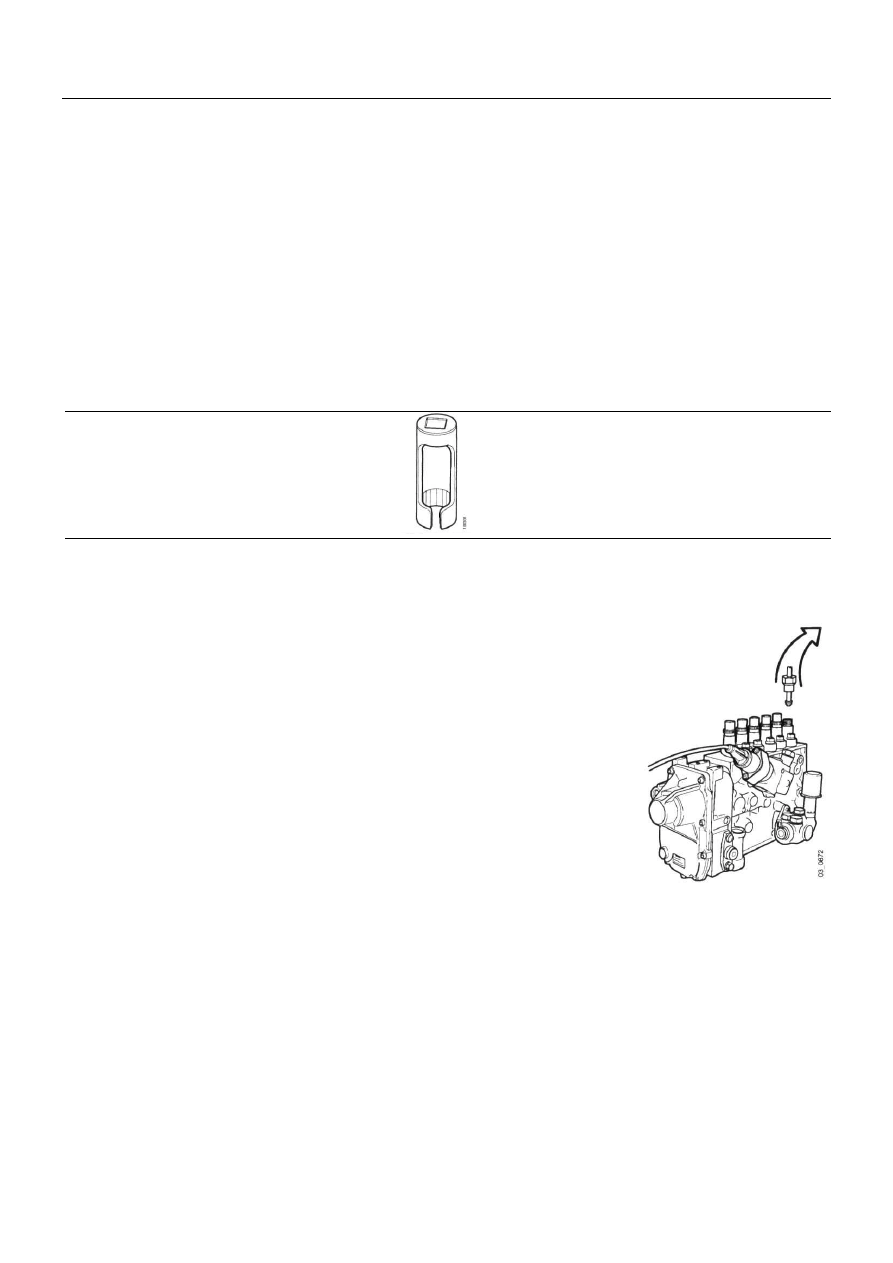

Трубопроводы высокого давления

Трубопроводы высокого давления



Замена


Спецификация

Трубка высокого давления, внутренний диаметр

2,0 мм


Крутящий момент затяжки

Глухая гайка  для нагнетательной трубы

20 Нм



Специальные инструменты

Номер

Наименование

Рисунок

Панель инструментов

99 310

Втулка для нагнетательного

–



трубопровода.







Описание



Примечание: Все работы, при которых в системе от-
крываются трубопроводы, пробки и т. п., должны за-
канчиваться следующим образом:

Запустите двигатель, убедитесь в отсутствии подтека-
ний. Дайте двигателю поработать до устойчивых малых
оборотов.

После окончания работы сообщение о коде неисправно-
сти должно быть стёрто из памяти программируемого
контроллера.


1.  Протрите  соединения  трубопровода  и  удалите  де-

фектные отрезки топливной трубки высокого давления.
