Руководство по ремонту

Руководство по ремонту



Охладитель наддувочного воздуха


Снятие охладителя наддувочного воздуха
с кабины типа R



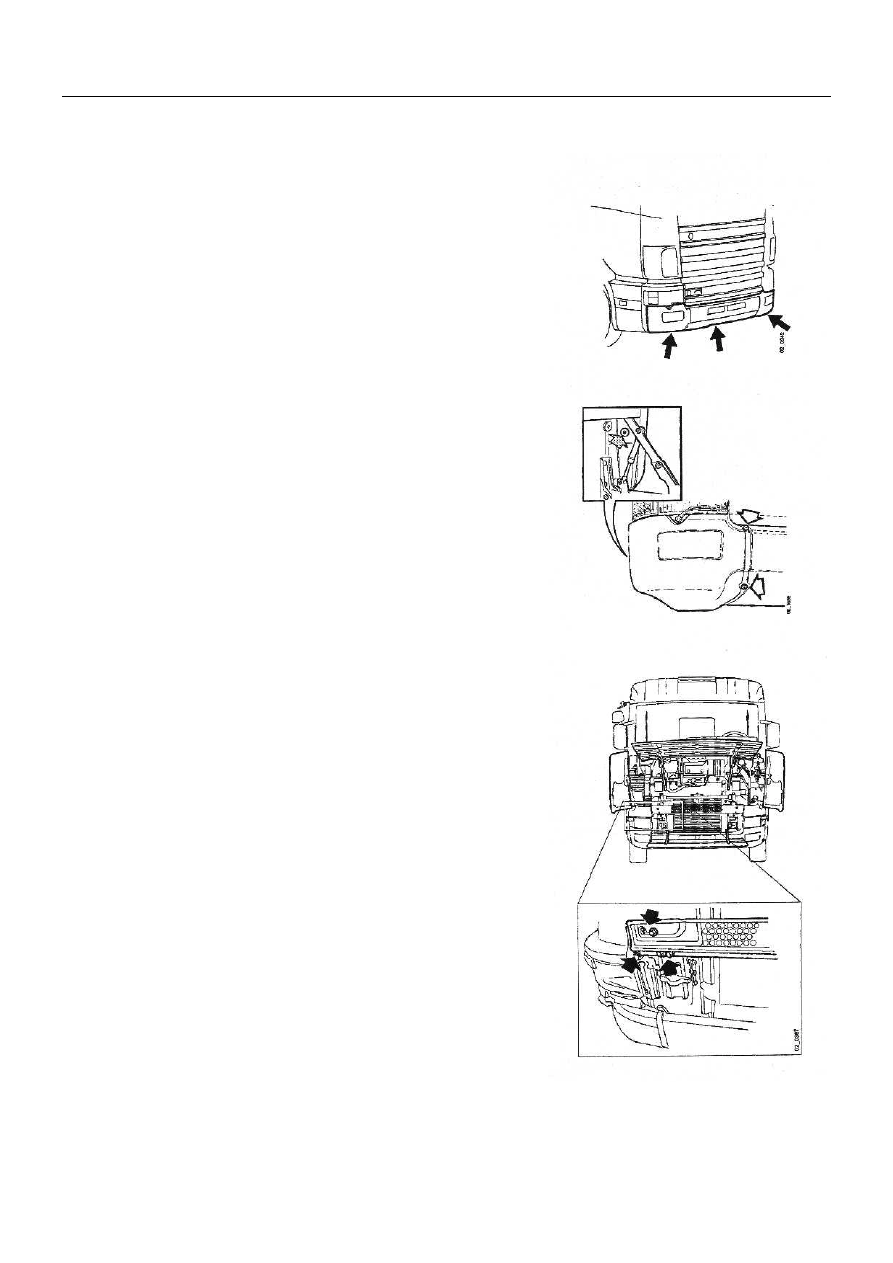

1.  Снимите три пластиковые части бампера и централь-

ный кронштейн.




















2.  Откиньте панели решётки и углы кабины.








3.  Снимите центральную решётку.





02:01-05

6

Руководство по ремонту



Снятие нижней панели решетки



4.  Выбейте остатки алюминиевых заклёпок из отверстий пе-

тель.



5.  Зафиксируйте петли двумя винтами М6 и гайками.



6.  Снимите панель нижней решетки с петлями.














7.  Снимите



щитки рециркуляции.












8.  Разожмите зажимы трубок



охладителя наддувочного воз-

духа и отверните гайки в нижней части охладителя надду-
вочного воздуха.





02:01-05

7

Руководство по ремонту


Автомобили с кондиционером


9.  Отсоедините охладитель наддувочного воздуха

от верхних кронштейнов, чтобы его можно бы-
ло протолкнуть назад.

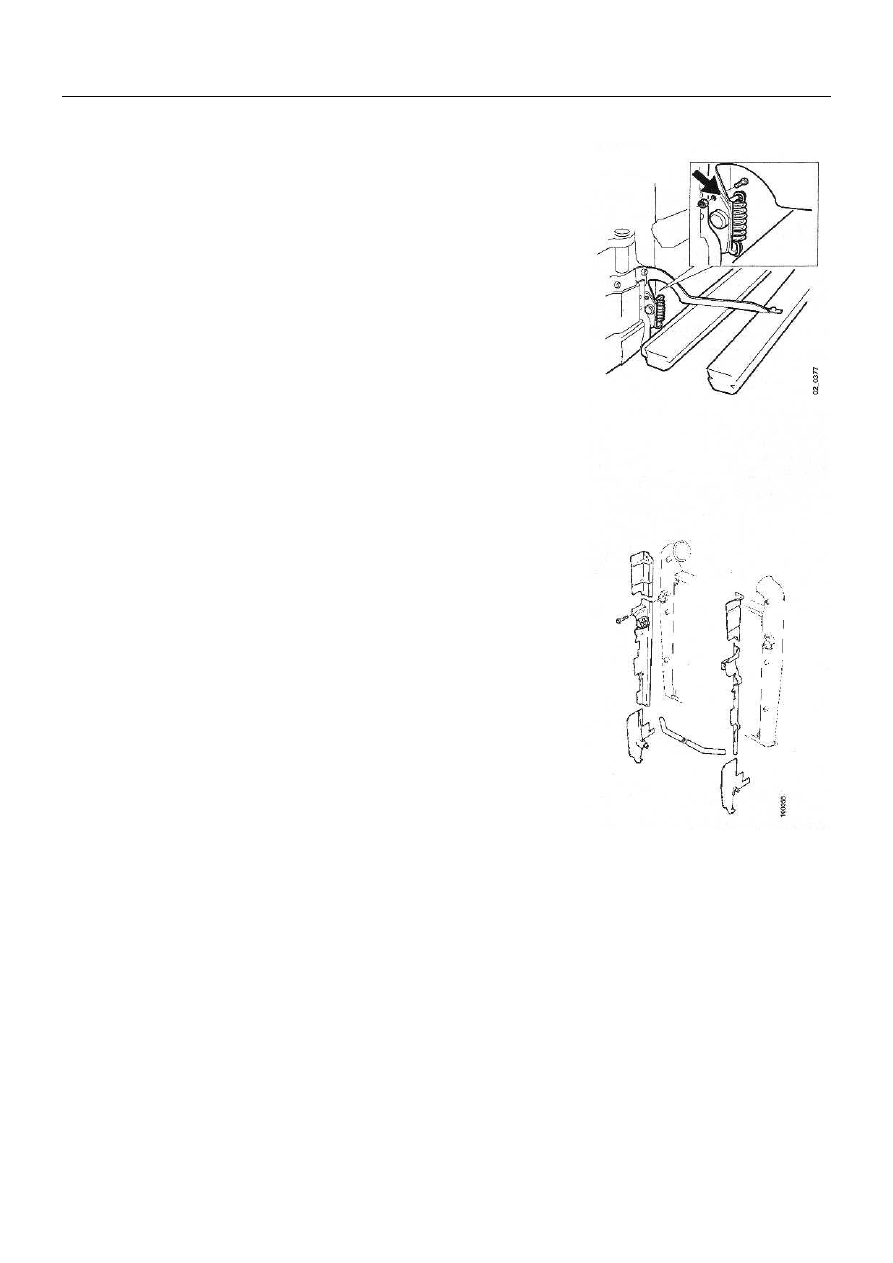

10. Открепите радиатор кондиционера, пропустите

его под стабилизатором поперечной ус-
тойчивости и снимите его с панели решётки.

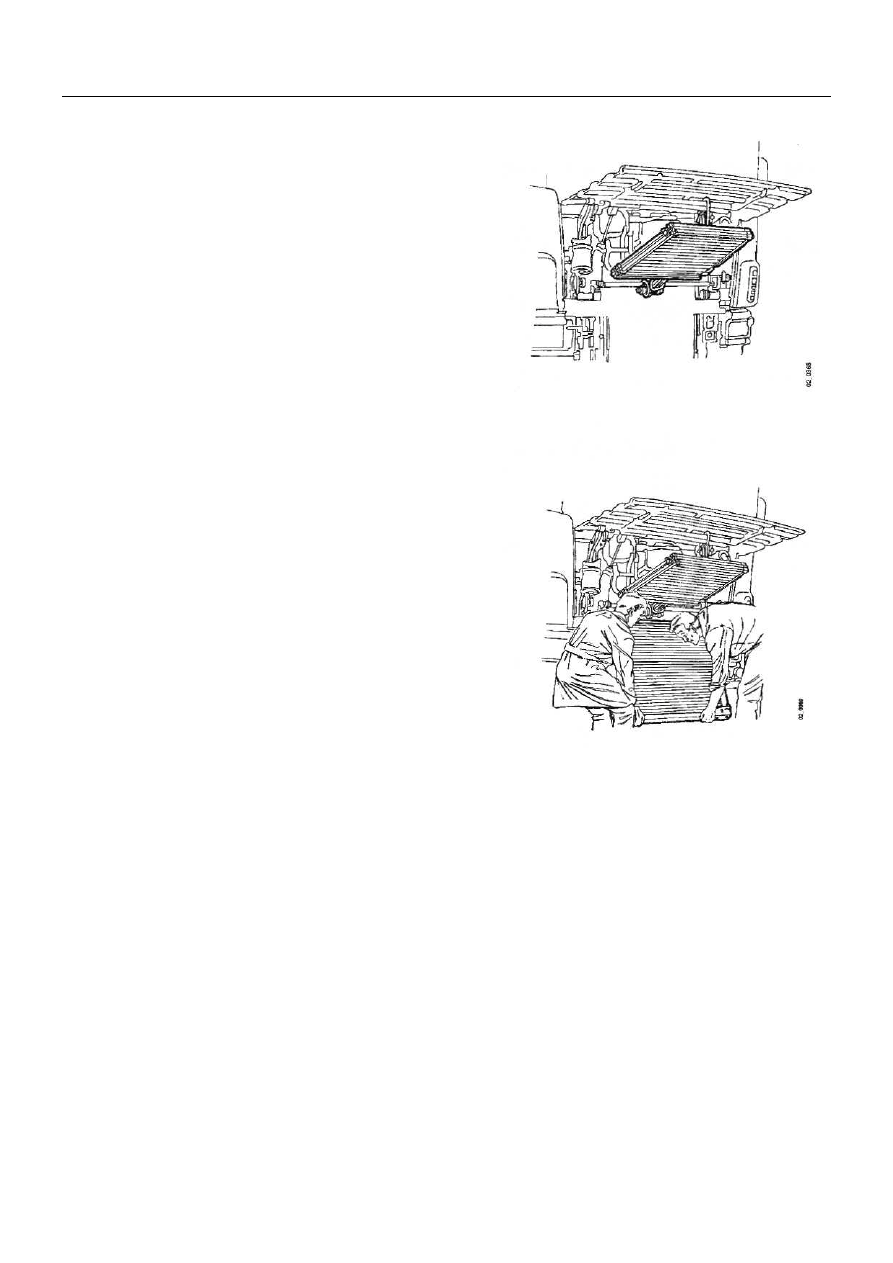

11. Снимите охладитель наддувочного воздуха.






ПРЕДОСТЕРЕЖЕНИЕ!  Опасность увечья персо-
нала при работе с подвеской кабины.

Примечание:  На автомобилях с четырёхконтактной

пневматической подвеской передняя
часть кабины поднимается с помощью
подвески кабины. С помощью сталь-
ной проволоки закрепите клапан уста-
новки уровня в поднятом положении.
Обязательно подстрахуйте кабину опо-
рой (деревянной колодкой) между ка-
биной и узлом рамы шасси.





02:01-05

8

Руководство по ремонту



Установка охладителя наддувочного воздуха
на кабину типа R

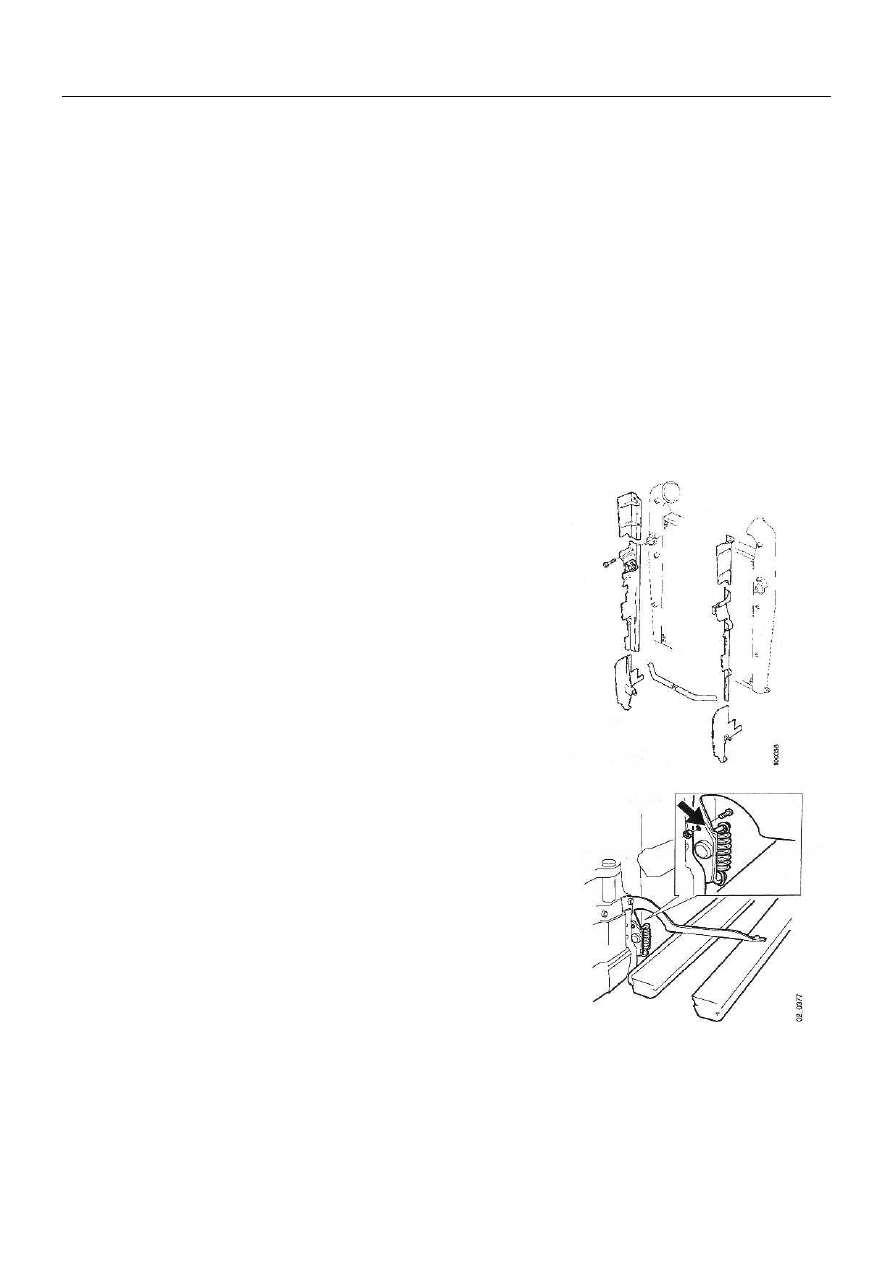

1. Установите охладитель наддувочного воздуха.

Примечание:  Не повредите кольцевые уплотнения ох-

ладителя наддувочного воздуха.












2. Установите щитки рециркуляции и радиатор

кондиционера.
















3. Установите панель нижней решетки и снимите винты М6.
