02:01-05

9

Руководство по ремонту






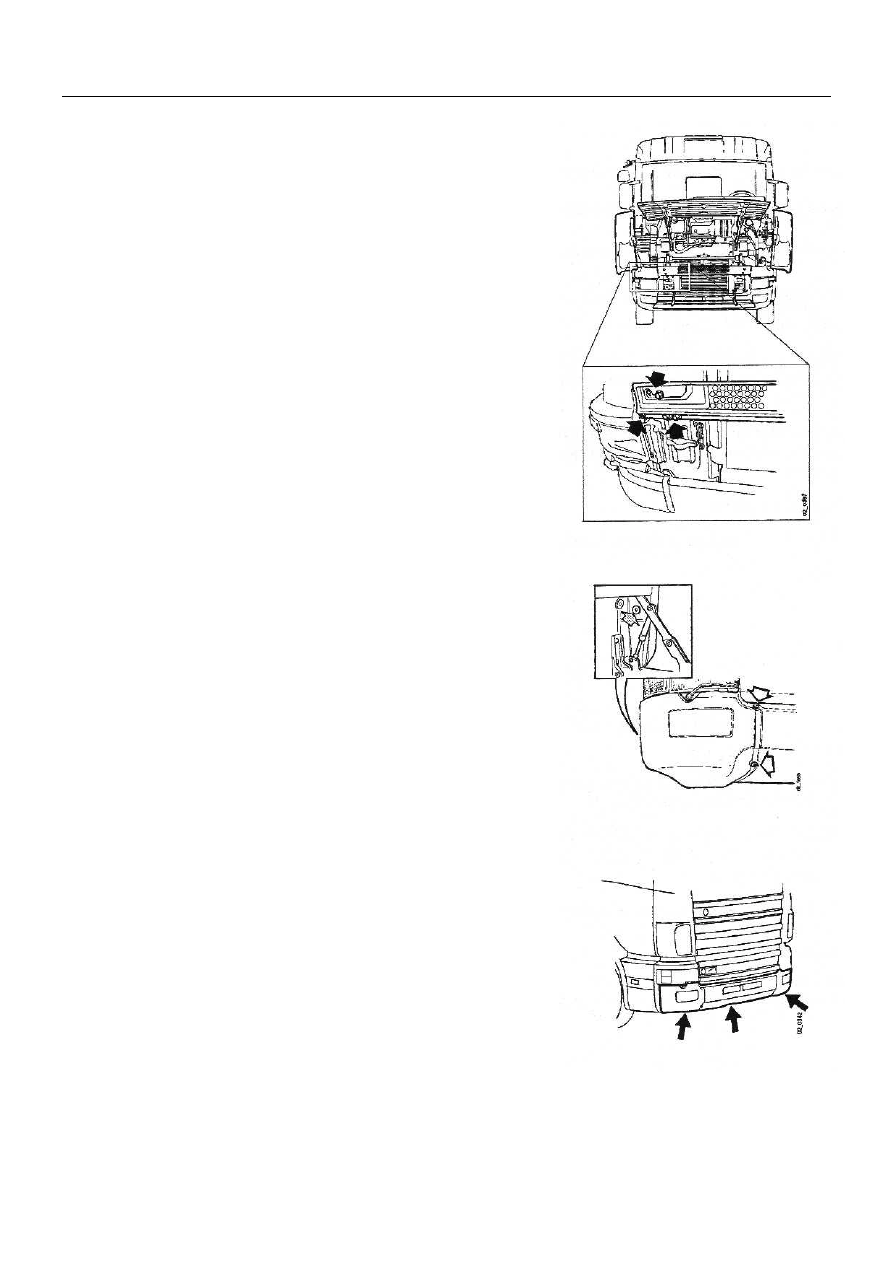

4. Установите панель центральной решетки.


















5. Установите три пластиковые части бампера

и центральный кронштейн.






02:01-05

10

Руководство по ремонту



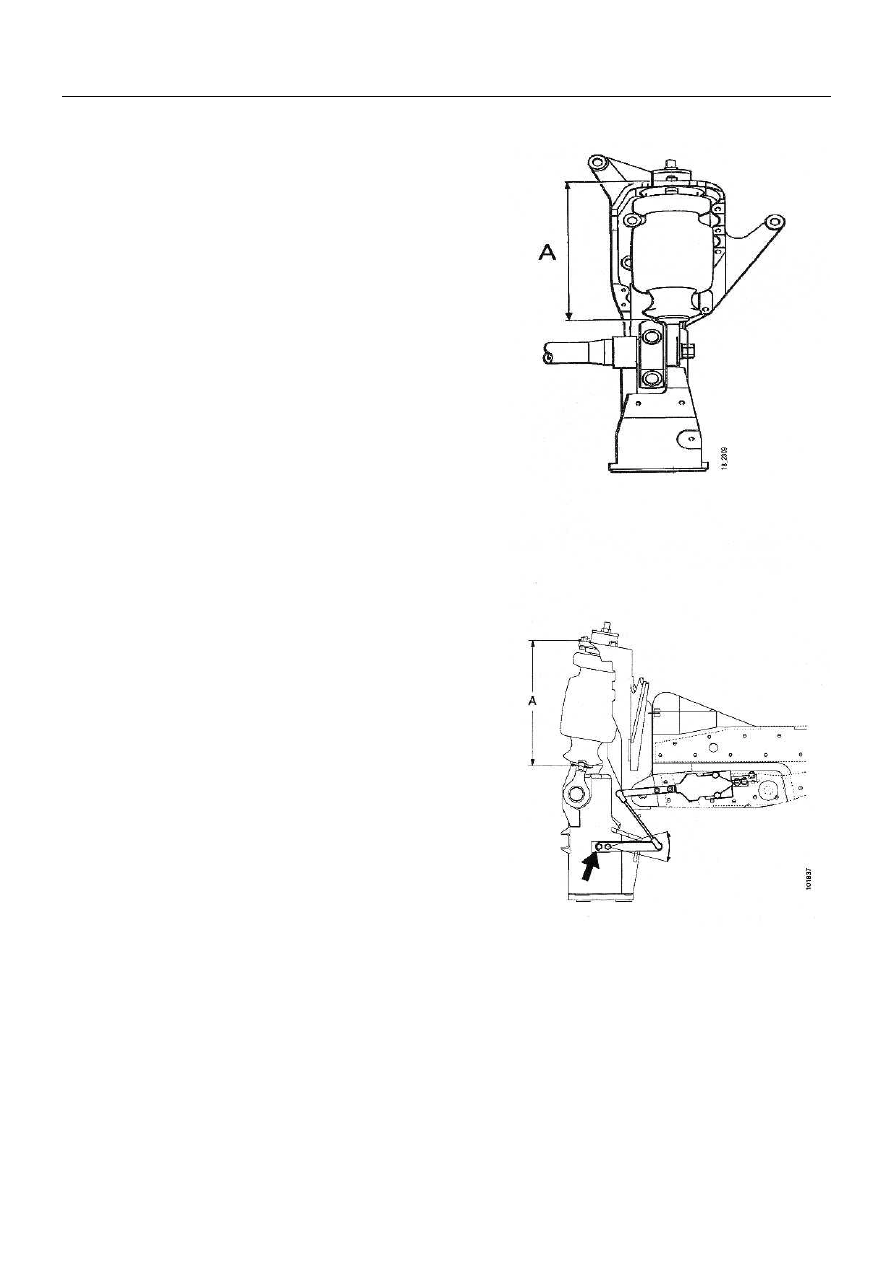

 Регулировка клапана установки уровня


ПРЕДОСТЕРЕЖЕНИЕ! Опасность увечья персонала
при регулировке этого клапана.


Ранее произведённые кабины типа R


1. Отверните клапан.

2. В зависимости от того,  хотите ли вы поднять или

опустить подвеску,  поверните клапан по часовой
стрелке или против.


3. Регулируйте, пока расстояние между крышкой ста-

билизатора поперечной устойчивости и кронштей-
ном подвески кабины не достигнет 282 – 288 мм.


4. Затяните клапан.

5. Закройте углы кабины и панели решётки.





Более новые кабины типа R

1. Отверните передний из двух винтов в кронштейне на

углу кабины.


2. Поворачивайте кронштейн, пока расстояние между

крышкой стабилизатора поперечной устойчивости и
кронштейном подвески кабины не достигнет 282 –
288 мм.


3. Затяните передний крепежный винт.

Проверка на ходу
После этого проверьте на ходу  и отрегулируйте по не-
обходимости клапаны установки уровня.



02:01-05

11

Руководство по ремонту



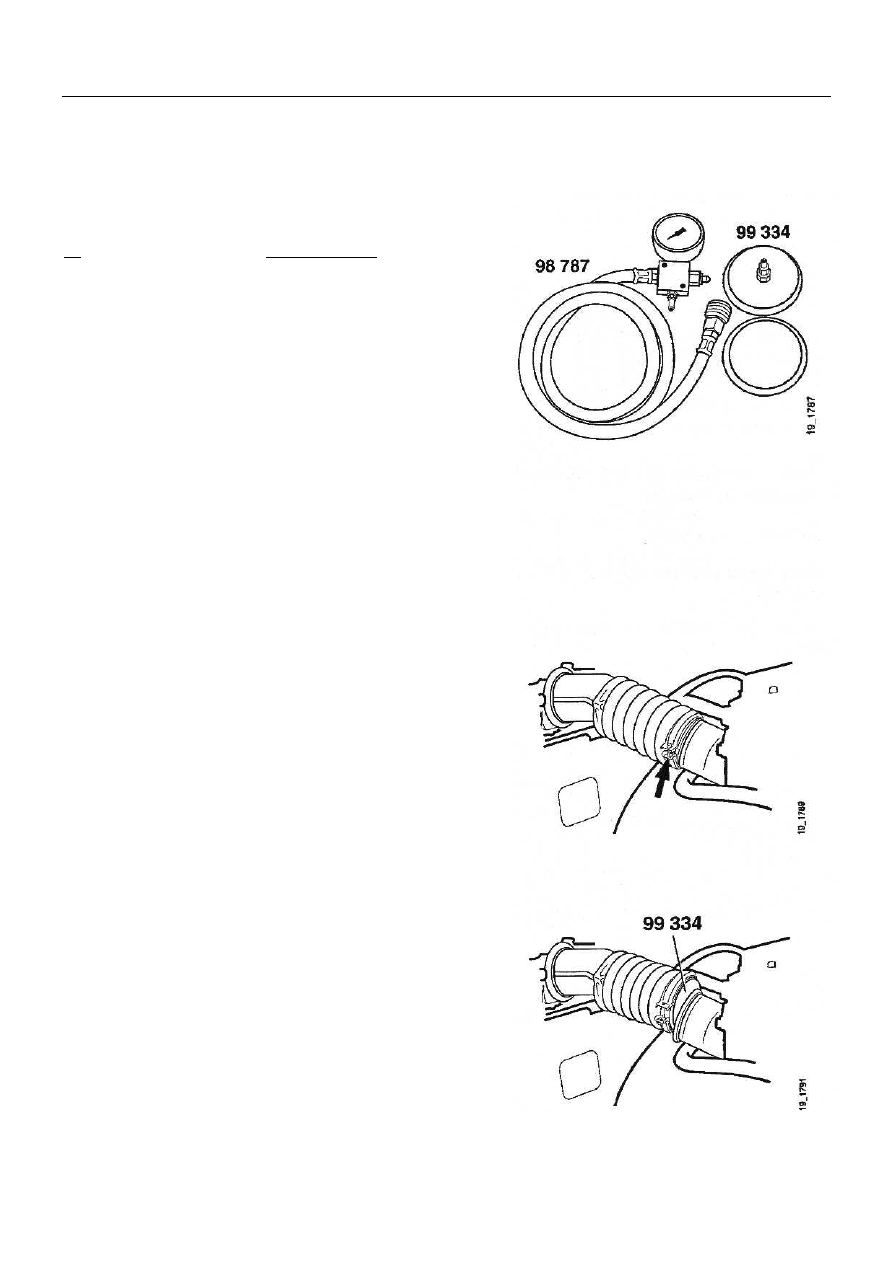

Проверочное нагнетание давления
в охладителе наддувочного воздуха


Специальные инструменты

№

Наименование

98 787

Набор для проверочного
нагнетания давления

99 334

Дополнительный набор


Проверочное нагнетание давления проводится одинако-
во для всех типов двигателей. Разница заключается в
том, на какой стороне охладителя наддувочного воздуха
установлена крышка или крышка с воздушным штуце-
ром.











Подсоединение испытательного
оборудования

На рисунке показано подсоединение к двигателю
DSC12.

1.Разожмите V-образный зажим между шлангом и впу-

скной трубой: на рядных двигателях на левой стороне,
на 14 л двигателе на правой стороне.





2. Установите крышку и затяните V-образный зажим.

Крутящий момент затяжки составляет 8 Нм.








Крышка



02:01-05

12

Руководство по ремонту


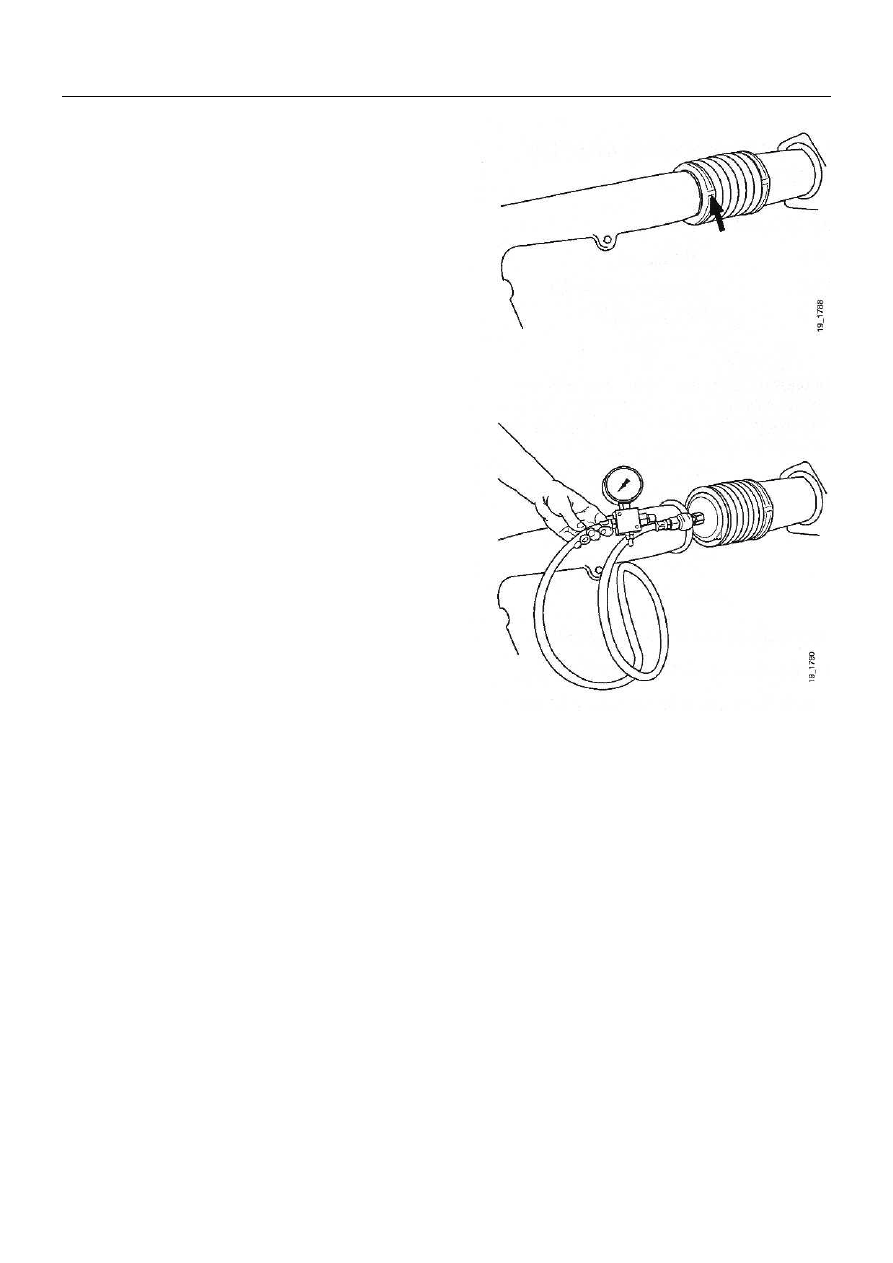

3. Разожмите ближайший к турбонагнетателю за-

жим между шлангом и трубопроводом надду-
вочного воздуха.












4. Установите крышку с воздушным штуцером,

затяните V-образный зажим.


Крутящий момент затяжки составляет 8 Нм.


Примечание: Крышка будет отходить в случае
неправильной установки.


5. Подсоедините измерительное оборудование к

крышке.
