Система охлаждения грузовиков Scania. Руководство - часть 21



1 587 138



02:01-05

 Выпуск 1

ru





Охладитель наддувного воздуха





Техническое описание и руководство по ремонту

















02:01-05

2

Оглавление



Оглавление




Техническое описание

………………………………. 3




Руководство по ремонту



Охладитель наддувочного воздуха    ………………………..….. 5

Проверочное нагнетание давления в
системе охлаждения наддувочного воздуха   ……………..……11

Проверка трубопроводов                   ……...……………………..15

Звукопоглотитель                                ……………………………15






02:01-05

3

Техническое описание

Техническое описание



Общая информация

Звукопоглотитель


Некоторые типы 14 л двигателей оборудованы звукопоглотителем в тру-
бопроводе между охладителем наддувочного воздуха и впускным коллек-
тором.



Звукопоглотитель закрывается, снижая уровень входящего шума

при торможении с использованием тормоза-замедлителя. Звукопоглоти-
тель регулируется блоком управления тормоза-замедлителя.


Расположение охладителя


Грузовые автомобили с охлаждением наддувочного воздуха и кондицио-
нированием  оборудованы впереди тремя узлами радиатора. Первый спе-
реди  – радиатор кондиционирования 1, затем охладитель наддувочного
воздуха 2, последний – радиатор охлаждающей жидкости 3.




02:01-05

4

Техническое описание

Система впуска


Система впуска снабжена трубками, по которым воздух после турбонаг-
нетателя направляется в охладитель наддувочного воздуха, расположен-
ный впереди радиатора охлаждающей жидкости двигателя. Наддувочный
воздух охлаждается воздухом, проходящим через радиатор. После охлаж-
дения всасываемый воздух направляется во впускной коллектор, который
распределяет его в цилиндры.

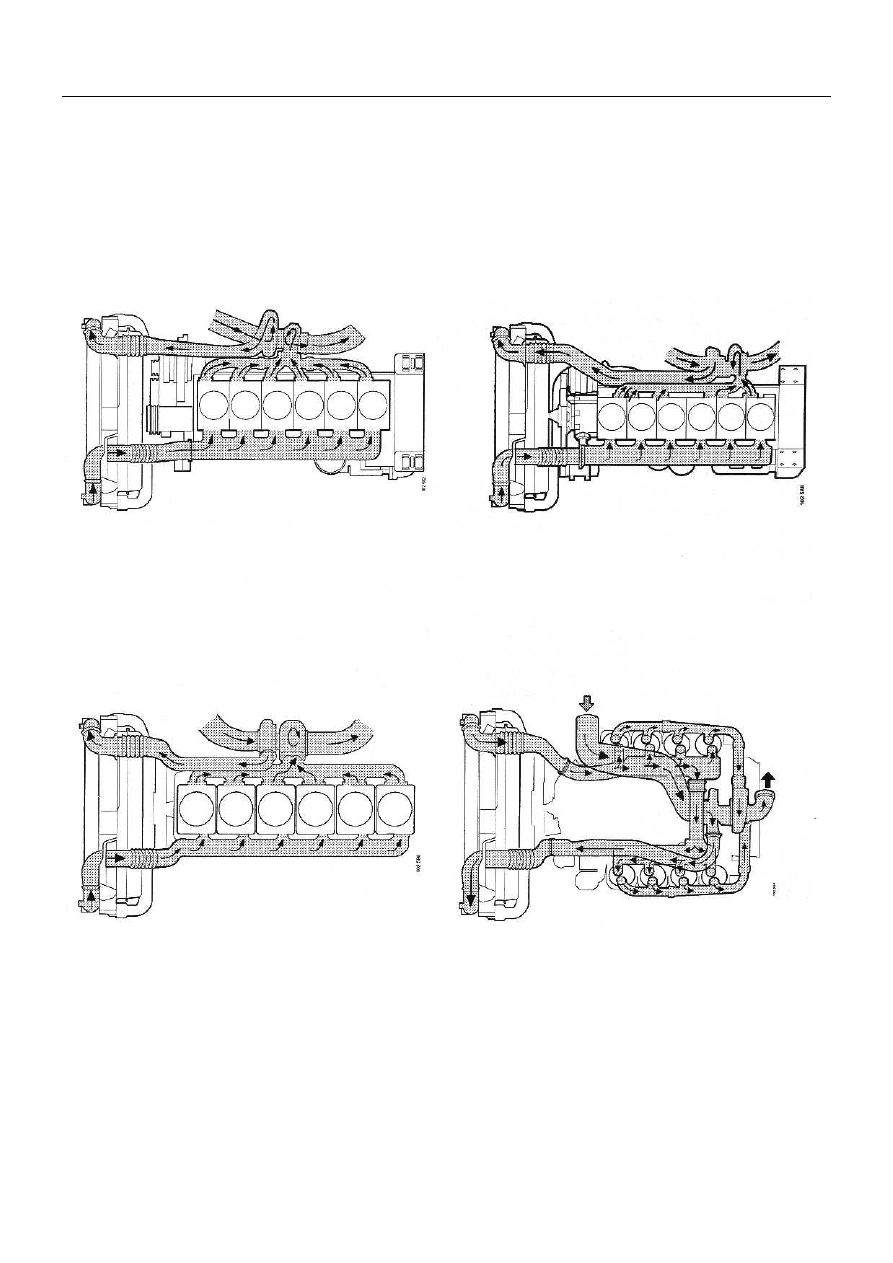

Поток воздуха, двигатель  DSC9                        Поток воздуха, двигатель  DSC11





















Поток воздуха, двигатель  DSC12                         Поток воздуха, двигатель  DSC14
