Радиатор



Установка


Описание

Автомобили, оборудованные кондиционером / испарителем

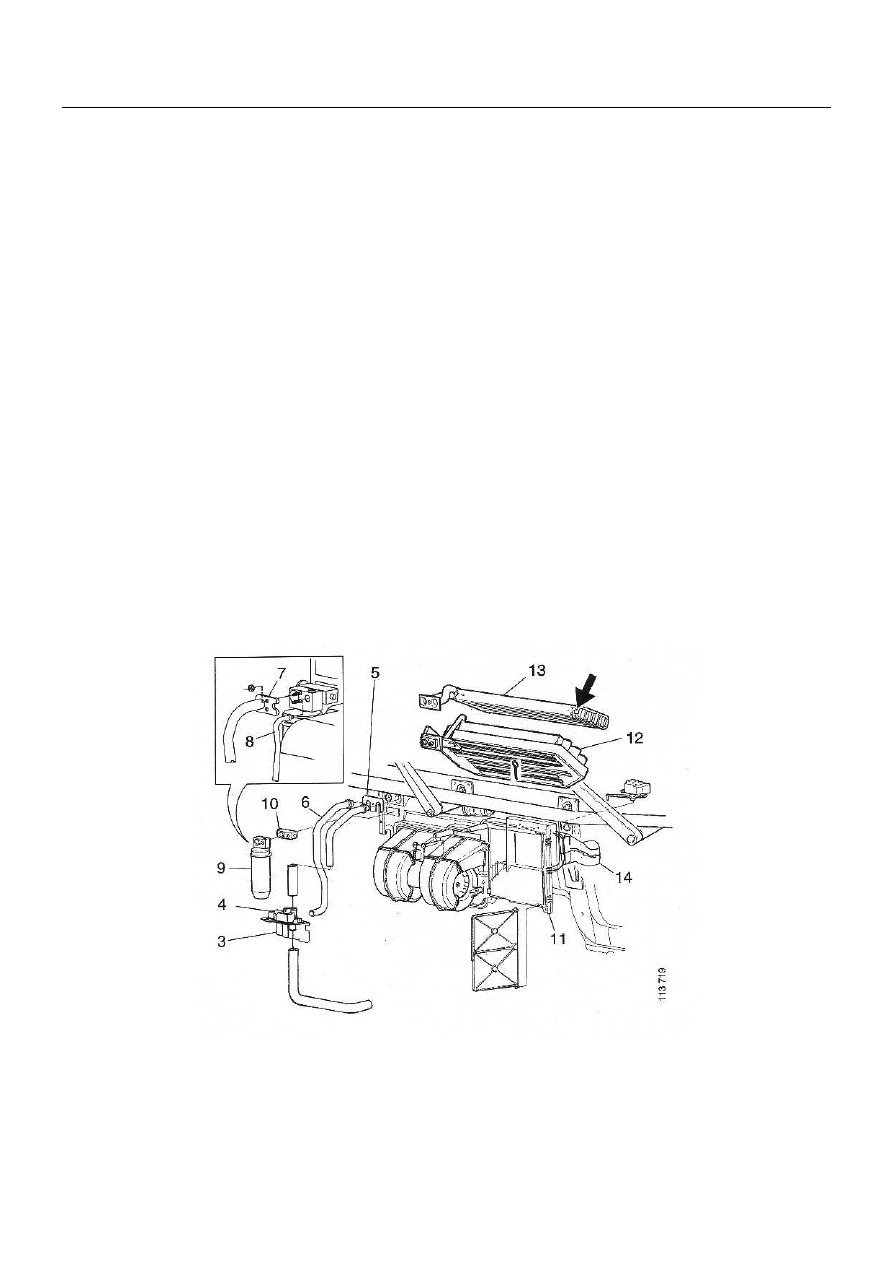

1.  Установите расширительный бачок.

8.  Установите водоотделитель (9).

2.  Протолкните  кожух  теплообменника  на

место и закрепите болтами.

9.  Замените кольцевые уплотнения трубки кон-

диционера и покройте их маслом PAG.

3.  Установите канал рециркуляции (14).

10. Установите трубку кондиционера (8), см.

4.  Установите  теплообменник (13) в кожух и

закрепите  болтом,  см.  стрелку  к  позиции
(13) на рисунке.

буклеты о кондиционере Раздела 18.


11. Закрепите трубку кондиционера (7).

5.  Установите испаритель кондиционера (12).   12. Установите водяную трубку (6).

6.  Установите крышку теплообменника (11).   13. Закрепите водяную трубку (5).

7.  Установите расширительный клапан (10).

14.  Подсоедините  электрический  разъем    водя-

ного клапана (4).

 15.

Закрепите водяной клапан (3).












42

Радиатор


16.  Подсоедините  электропроводку  резистора  вентилятора,

двигателей  вентилятора,  стеклоочистителя,  а  также
управляющего двигателя.

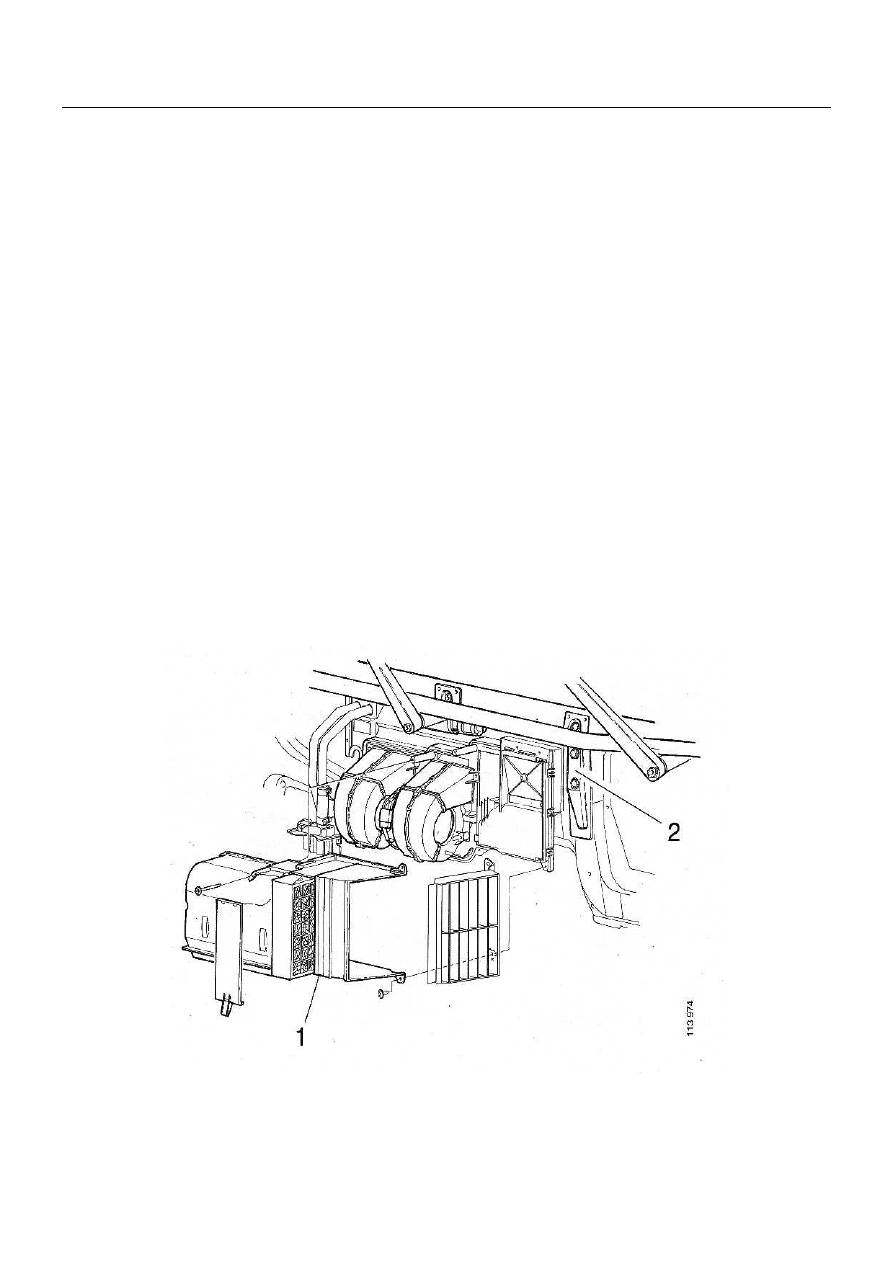

17. Установите держатель стеклоочистителя лобового стекла

и узел самого стеклоочистителя (2).


18. Установите наружный воздуховод (1).

19. Установите панель решётки.

20.  Установите  клемму  датчика  уровня  охлаждающей  жид-

кости.


21. Подсоедините все шланги к основанию расширительного

бачка.


22. Наполните систему охлаждения, см. Раздел “Наполнение

системы охлаждения”.


23. Наполните систему кондиционера, см. буклеты о конди-

ционере Раздела 18.











43

Радиатор



Автомобили, не оборудованные кондиционером/
испарителем.


1.  Установите расширительный бачок.



2.  Протолкните  кожух  теплообменника  на

его место и закрепите болтами.



3.  Установите  теплообменник  (13)  в  кожух

и  закрепите  болтом,  см.  стрелку  к  пози-
ции (13) на рисунке.



4.  Установите

крышку  теплообменника

(11).



5.  Установите водяную трубку (6).



6.  Закрепите водяную трубку (5).



7.  Подсоедините  провод  к  водяному  клапа-

ну (4).



8.  Закрепите водяной клапан (3).




9.  Подсоедините  электропроводку  резисто-

ра  вентилятора,  двигателей  вентилятора,
стеклоочистителя, а также управляющего
двигателя.



10. Установите  держатель  стеклоочистителя

лобового стекла и узел самого стеклоочи-
стителя (2).



11. Установите наружный воздуховод (1).




12. Установите панель решётки.



13. Установите  клемму  датчика  уровня  ох-

лаждающей жидкости.



14. Подсоедините  все  шланги  к  основанию

расширительного бачка.



15. Наполните систему охлаждения, см. Раздел

“Наполнение системы охлаждения”.



44

Радиатор



Предохранительный клапан



Снятие


Описание

Сначала проверьте, чтобы охлаждающая жидкость
в  расширительном  бачке  была  холодной.  Перед
снятием  предохранительного  клапана  уровень  ох-
лаждающей  жидкости  должен  быть  ниже  отметки
MAX.


1.  Сбросьте давление в системе, открыв крыш-

ку расширительного бачка.



2.  Снимите панель решётки.



3.  Снимите держатель стеклоочистителя лобо-

вого стекла и узел самого стеклоочистителя
(2).



4.  Автомобили, оборудованные кондиционе-

ром / испарителем: открепить трубку кон-
диционера с кронштейном (7) от  водоотде-
лителя и заткнуть её, см. буклет о конди-
ционере Раздела 18.



5.  Автомобили, оборудованные кондиционе-

ром / испарителем: открепить трубку кон-
диционера (8) и заткнуть её.









6.  Снимите клапан ограничения давления.
