Система охлаждения грузовиков Scania. Руководство - часть 9







33

Радиатор



10.  Снимите  шумоподавитель,  если  он  установлен,  и  по-

ложите на двигатель.













11. Снимите щитки рециркуляции, см. рисунок.











12. Чтобы было легче поднять узел радиатора, предлагаем

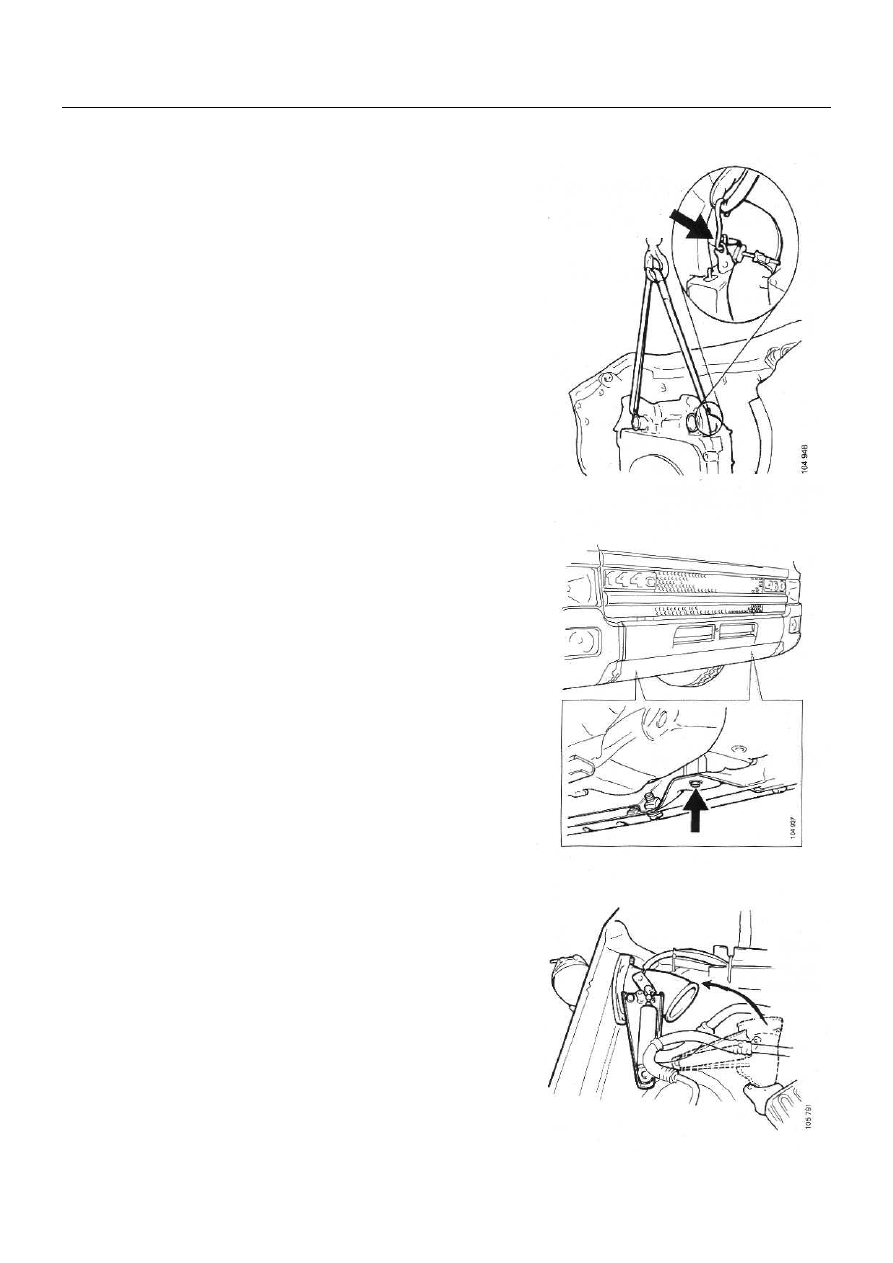

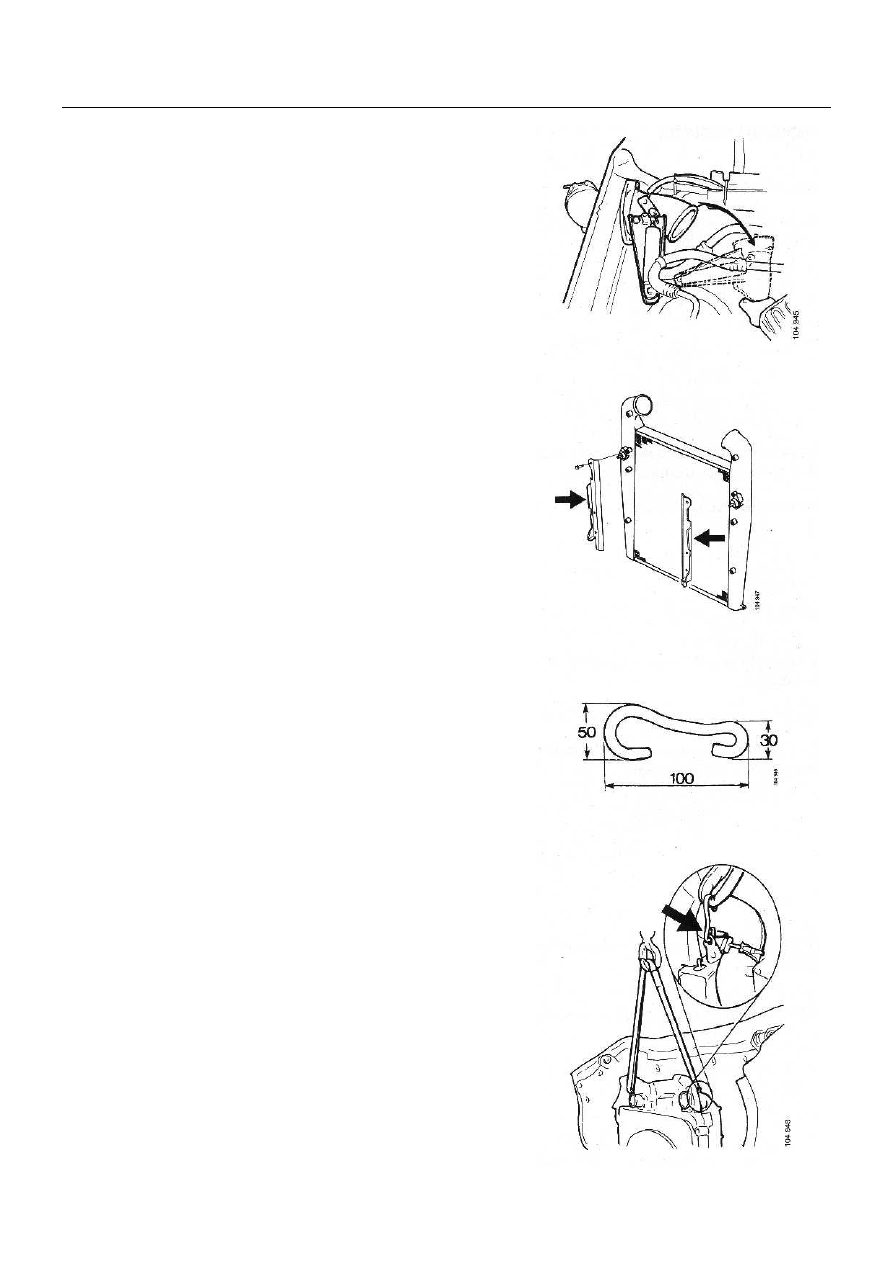

сделать две подъёмные петли из прута диаметром 8 мм.









13.  Снимите  верхние  винты  узла  радиатора  и  поднимите

его с помощью  подъёмных петель.





34

Радиатор



Замена радиатора


Описание


1.  Снимите трубки  охладителя  наддувочного возду-

ха и щитки рециркуляции, см. рисунок.










2.  Снимите оставшийся болт и отделите охладитель

наддувочного воздуха от радиатора.

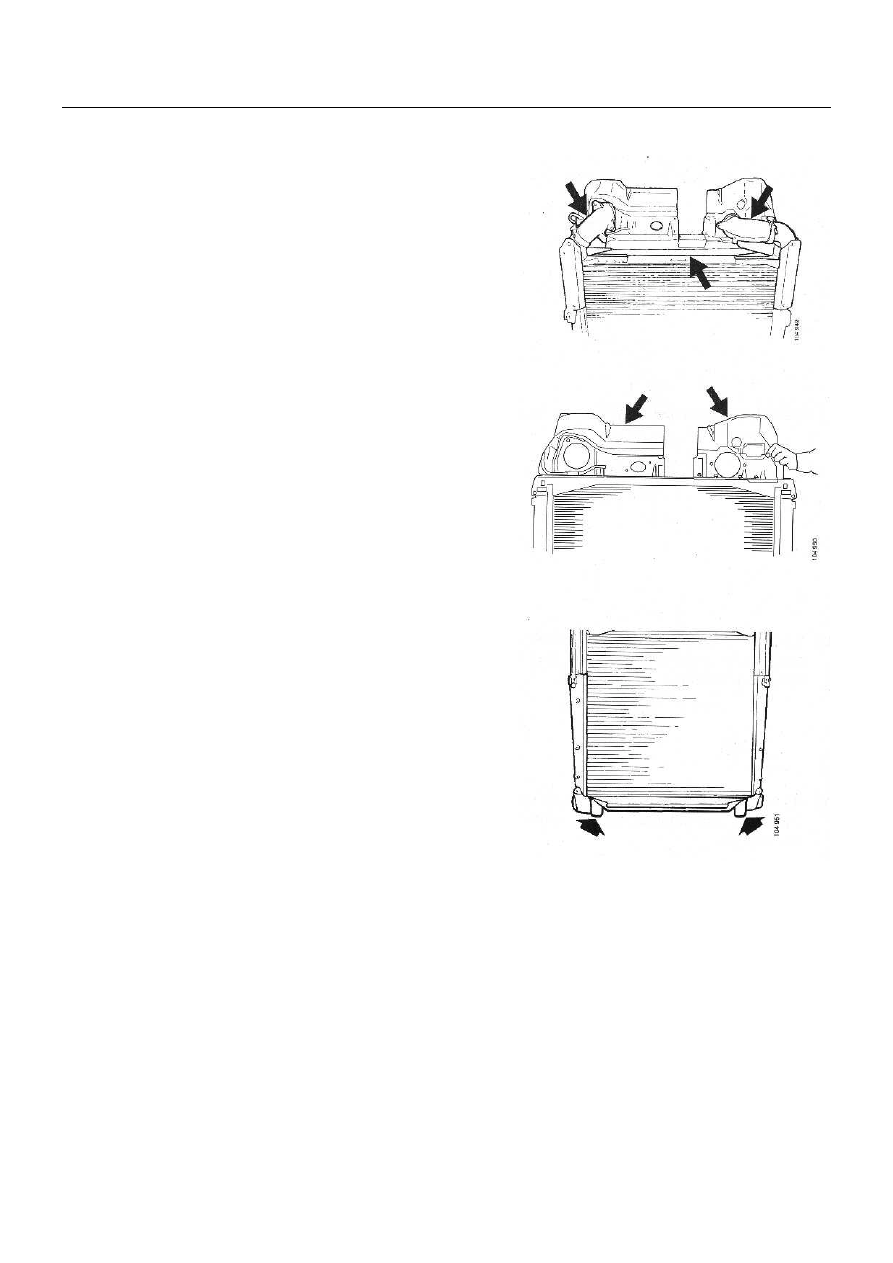

3.  Переместите щитки рециркуляции, см. рисунок.







4.  Переместите  нижние  кронштейны  радиатора  и

кожух вентилятора.



5.  Закрепите новое уплотнение радиатора.



6.  Соедините  охладитель  наддувочного  воздуха  и

радиатор, установив между ними прокладки.






7.  Установите  трубки  охладителя  наддувочного

воздуха и щитки рециркуляции.



Примечание:
Не  повредите  кольцевые  уплотнения  охлади-
теля наддувочного воздуха.




35

Радиатор



Установка радиатора


Описание


1.  Опустите узел радиатора в отсек  двигателя.


















2.  Зафиксируйте узел радиатора нижними болтами.












3.  Присоедините шланг охлаждающей жидкости к вы-

ходному отверстию радиатора.



4.  Зафиксируйте узел радиатора верхними болтами.



5.  Установите шумоподавитель, если он

предусмотрен.






36

Радиатор



Примечание:  Не  повредите  кольцевое  уплотнение.  При
установке смажьте его консистентной смазкой для резино-
вых деталей.


6.  Присоедините  шланги  между  охладителем  надду-

вочного воздуха и двигателем.









7.  Отклоните  назад  и  закрепите  радиатор  кондицио-

нера.

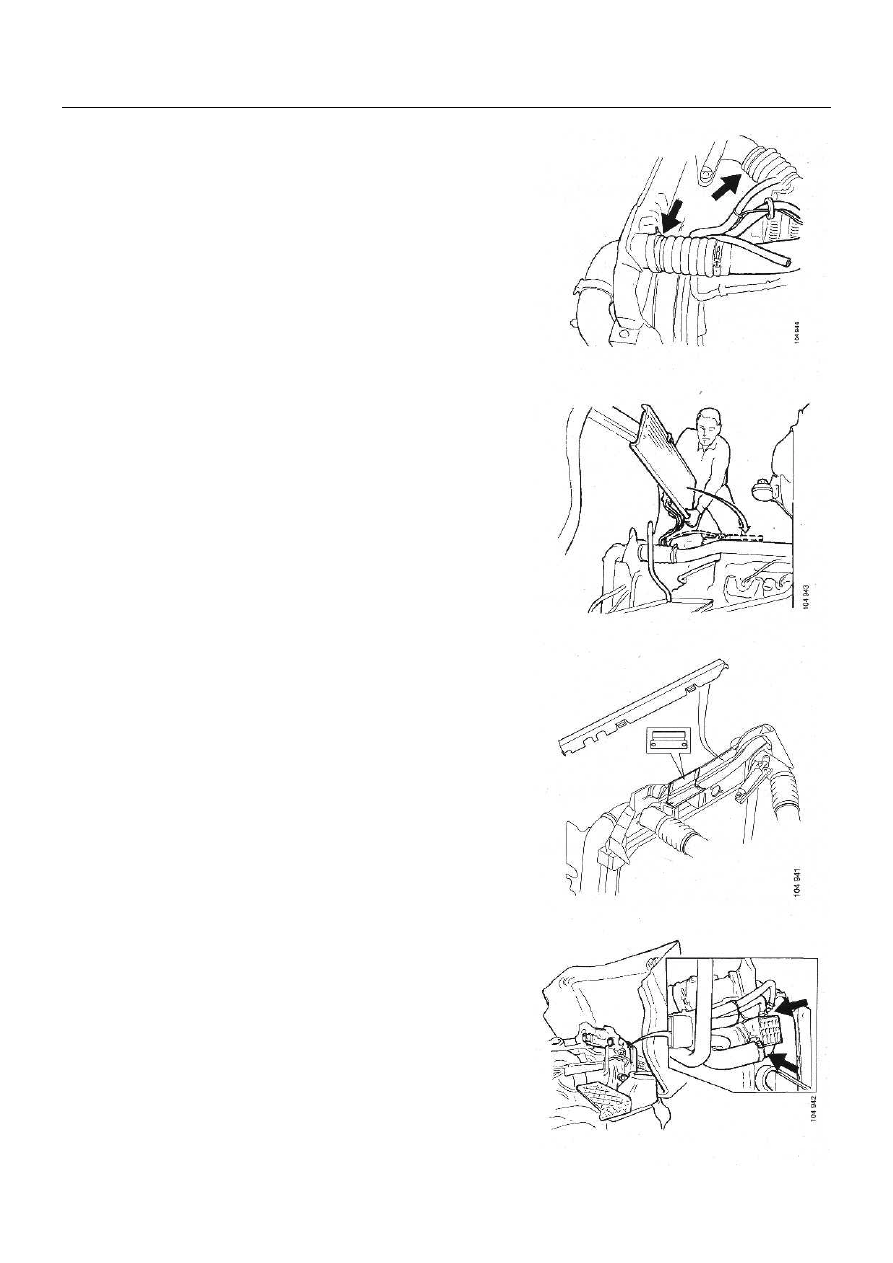

8.  Установите  щитки рециркуляции, см. рисунок.













9.  Присоедините  шланги  охлаждающей  жидкости

двигателя, вентиляции радиатора и шланг к выход-
ному отверстию радиатора.
