Радиатор

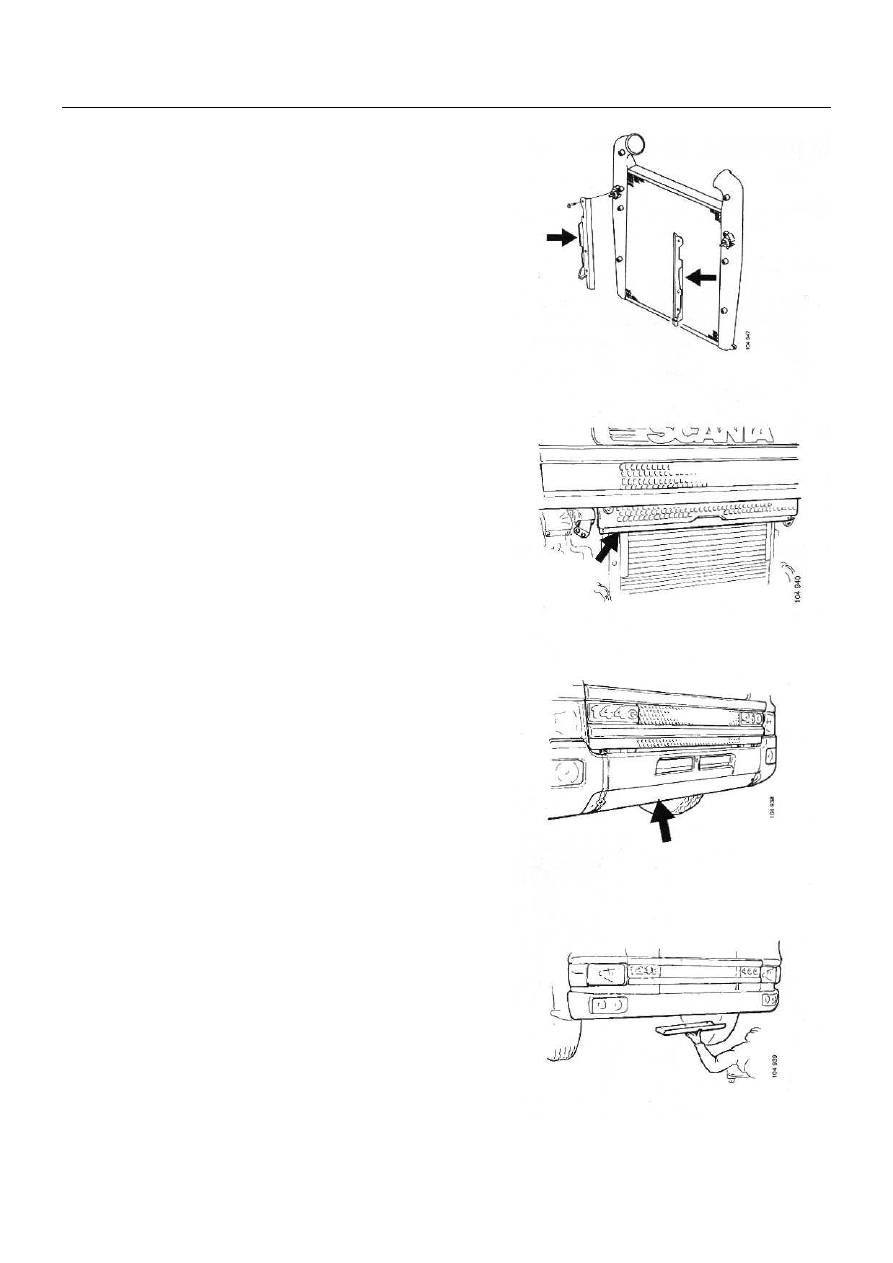

10. Установите щитки рециркуляции.














11. Установите центральную переднюю решетку.



12. Наполните  систему  охлаждения,  см. Раздел “На-

полнение системы охлаждения”.









Автомобили с пластиковым корпусом бампера


13. Установите  центральную  пластиковую  крышку

бампера.










Автомобили с металлическим бампером


14. Установите  оградительную  пластину  нижнего

радиатора.





38

Радиатор




Расширительный бачок



Снятие


Описание


1.  Слейте  жидкость  из  системы  охлаждения,  см.  Раздел

“Слив  жидкости  из  системы охлаждения”, но только
до момента опорожнения расширительного бачка.



2.  Открепите все шланги от основания расширительного

бачка.



3.  Отсоедините  клемму  датчика  уровня  охлаждающей

жидкости.



4.  Снимите панель решётки.

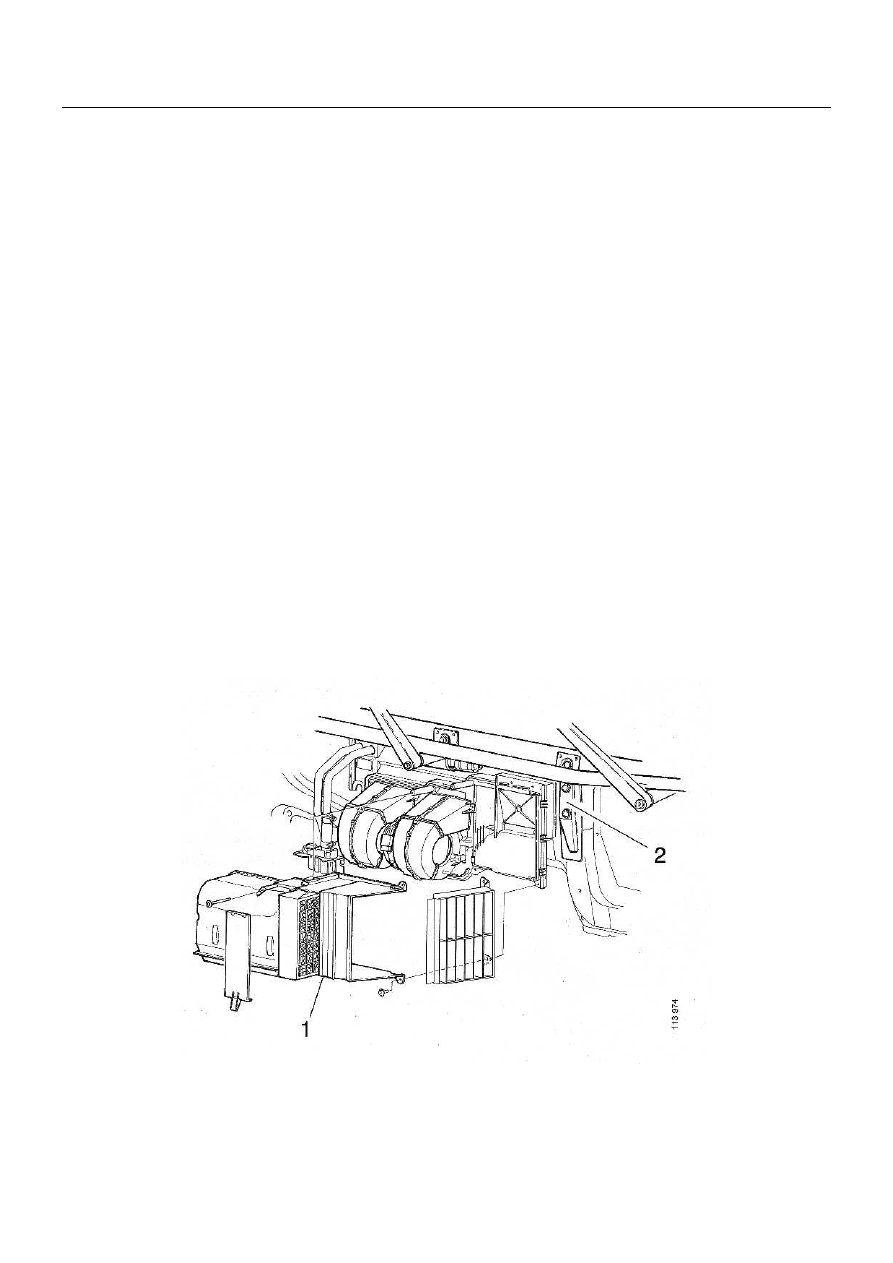

5.  Снимите наружный воздуховод (1).



6.  Снимите  держатель  стеклоочистителя  лобового стек-

ла и узел самого стеклоочистителя (2).











39

Радиатор


Автомобили, оборудованные кондиционером / испарителем

1.  Отсоедините  и  открепите  электропроводку

резистора  вентилятора,  двигателей  вентиля-
тора,  стеклоочистителя,  а  также  управляю-
щего двигателя.

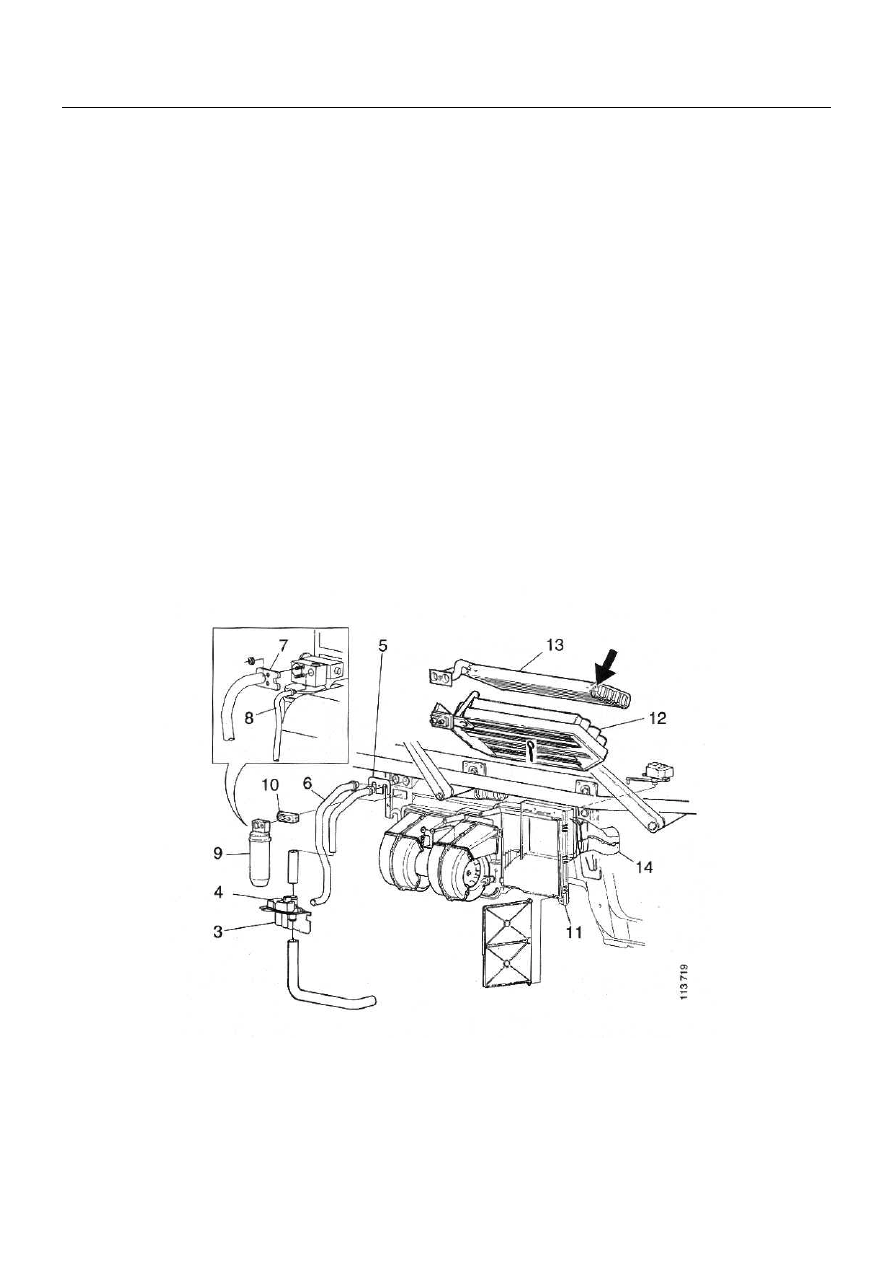

7.  Снимите расширительный клапан (10).

8.  Снимите крышку теплообменника (11).

2 . Открепите кронштейн водяного клапана (3).

Отсоедините электрический разъем  водяно-
го клапана (4).

9.  Снимите  испаритель  кондиционера  (12)  и

заткните  соединения,  см.  буклеты  о  конди-
ционере Раздела 18.

3.   Открепите кронштейн водяной трубки (5).

10. Снимите болт, соединяющий теплообменник


4.  Снимите  водяную  трубку  (6).  Открепите

трубку  кондиционера  с  кронштейном  (7)  от
водоотделителя  и  заткните  её  пробкой,  см.
буклеты о кондиционере Раздела 18.

(13)  с  его  кожухом,  см.  стрелку  к  позиции
(13) на рисунке.


11. Снимите канал рециркуляции (14), который

   расположен  в  кабине  под  приборной
   панелью.

5.    Открепите  трубку  кондиционера  (8)  и  за-

ткните её.

12. Открепите кожух теплообменника и отведи-

те его в сторону.

6.  Снимите водоотделитель (9).

13. Открепите и снимите расширительный бачок.










40

Радиатор


Автомобили, не оборудованные кондиционером / испарителем.


1.  Отсоедините  и  открепите  электропроводку

резистора  вентилятора,  двигателей  вентиля-
тора,  стеклоочистителя,  а  также  управляю-
щего двигателя.

5. Снимите крышку теплообменника (11).

6.  Снимите  болт,  соединяющий  теплообменник

(13) с его кожухом, см. стрелку к позиции (13)
на рисунке.

2.  Открепите кронштейн водяного клапана (3).

Открепите провод водяного клапана (4).

7. Открепите кожух теплообменника и отведите

 его в сторону.

3.  Открепите кронштейн водяной трубки (5).

8. Открепите и снимите расширительный бачок.

4.  Снимите водяную трубку (6).
