Система охлаждения грузовиков Scania. Руководство - часть 12



45

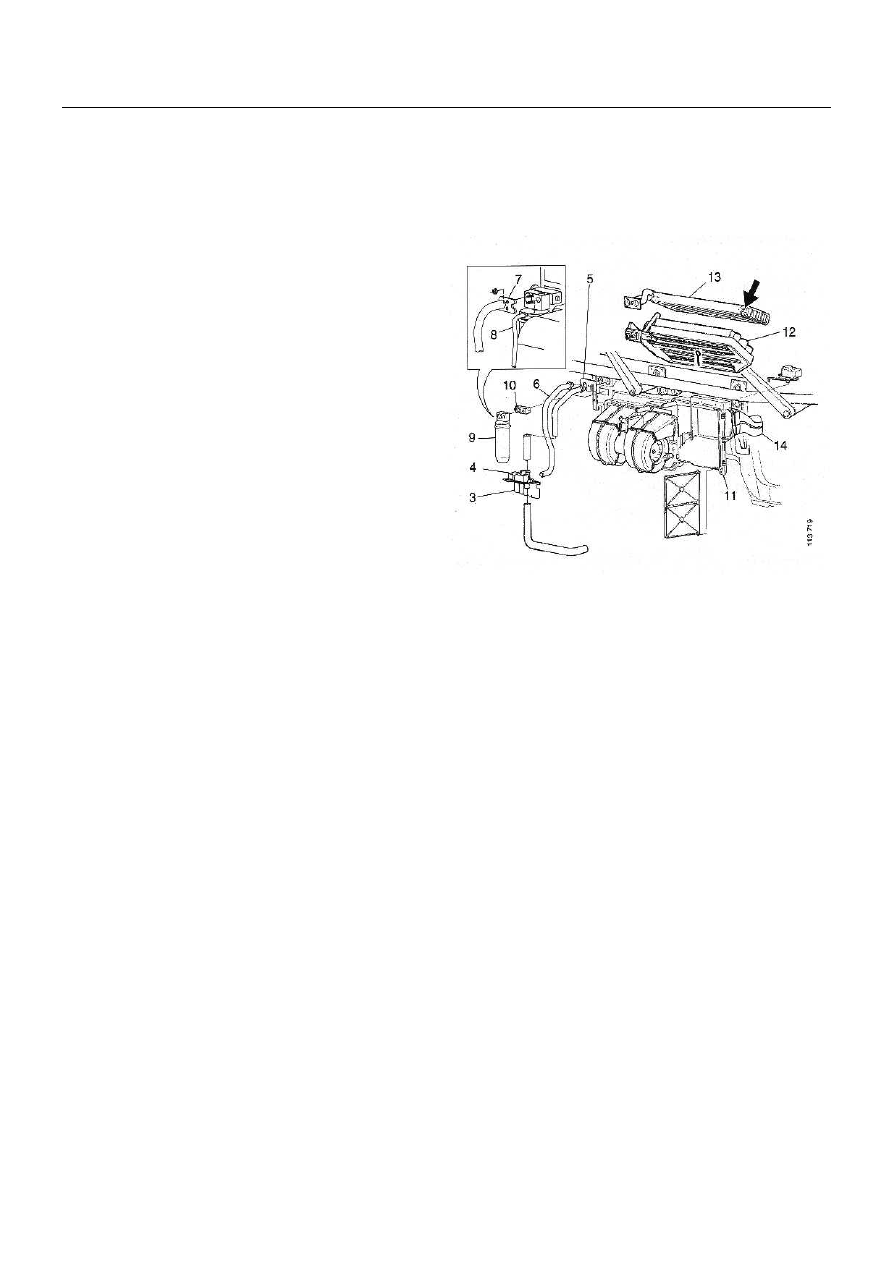

Радиатор



Установка


Описание


1.  Установите предохранительный клапан.



2.  Автомобили,  оборудованные  кондицио-

нером  /  испарителем:  замените  кольце-
вые  уплотнения трубки кондиционера и
покрыть их маслом PAG.



3.  Автомобили,  оборудованные  кондицио-

нером / испарителем: установите трубку
кондиционера  (8),  см.  буклет  о  конди-
ционере Раздела 18.






4.  Автомобили,  оборудованные  кондицио-

нером  /  испарителем:  Закрепите  трубку
кондиционера (7).



5.  Установите  держатель  стеклоочистителя  ло-

бового стекла и узел самого стеклоочистите-
ля.



6.  Установите панель решётки.



7.  Автомобили,  оборудованные  кондиционе-

ром  /  испарителем:  наполните  систему  кон-
диционера,  см.  буклет  о  кондиционере  Раз-
дела 18.





46

Вентилятор



Вентилятор



Снятие


Описание

Примечание:  Втулка  вентилятора  заполнена  силиконовым
маслом, её нельзя располагать горизонтально.


1.  Откиньте кабину.



2.  Открепите  воздушную  трубку  и  воздушный  шланг

охладителя  наддувочного воздуха между двигателем
и сборкой радиатора.



3.  Открепите  компрессор  кондиционера  от  двигателя  и

сдвиньте его в сторону.




ПРЕДОСТЕРЕЖЕНИЕ! Не отсоединяйте шланги кон-
диционера – в них охлаждающая жидкость под давлени-
ем.


4.  На  модели  Р124  необходимо  снять  насос  системы

охлаждения.

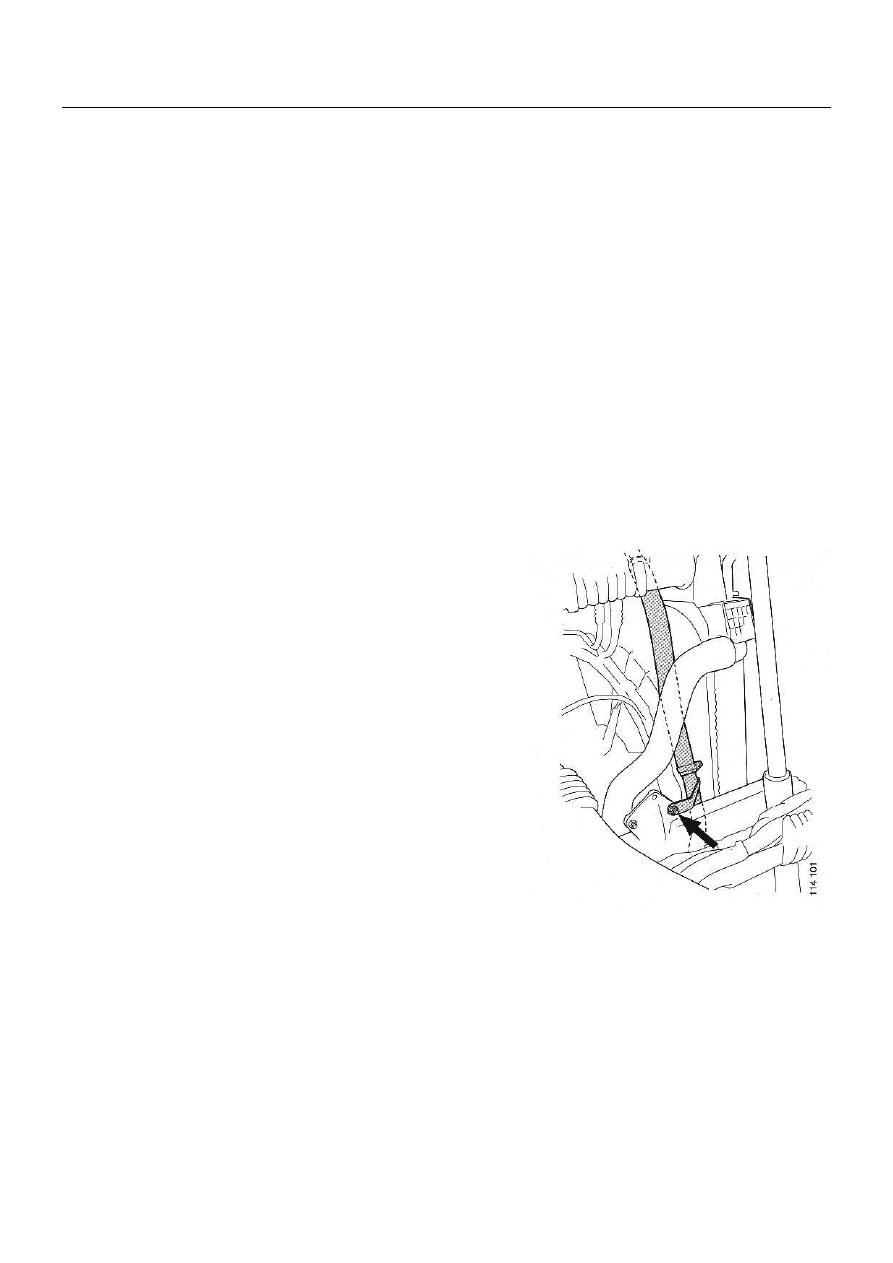

5.  Открепите  трубку  расширительного  бачка  (стати-

ческая проводка) от рамы, см. рисунок.













6.  Открепите и поднимете кольцо вентилятора и сам

вентилятор.






47

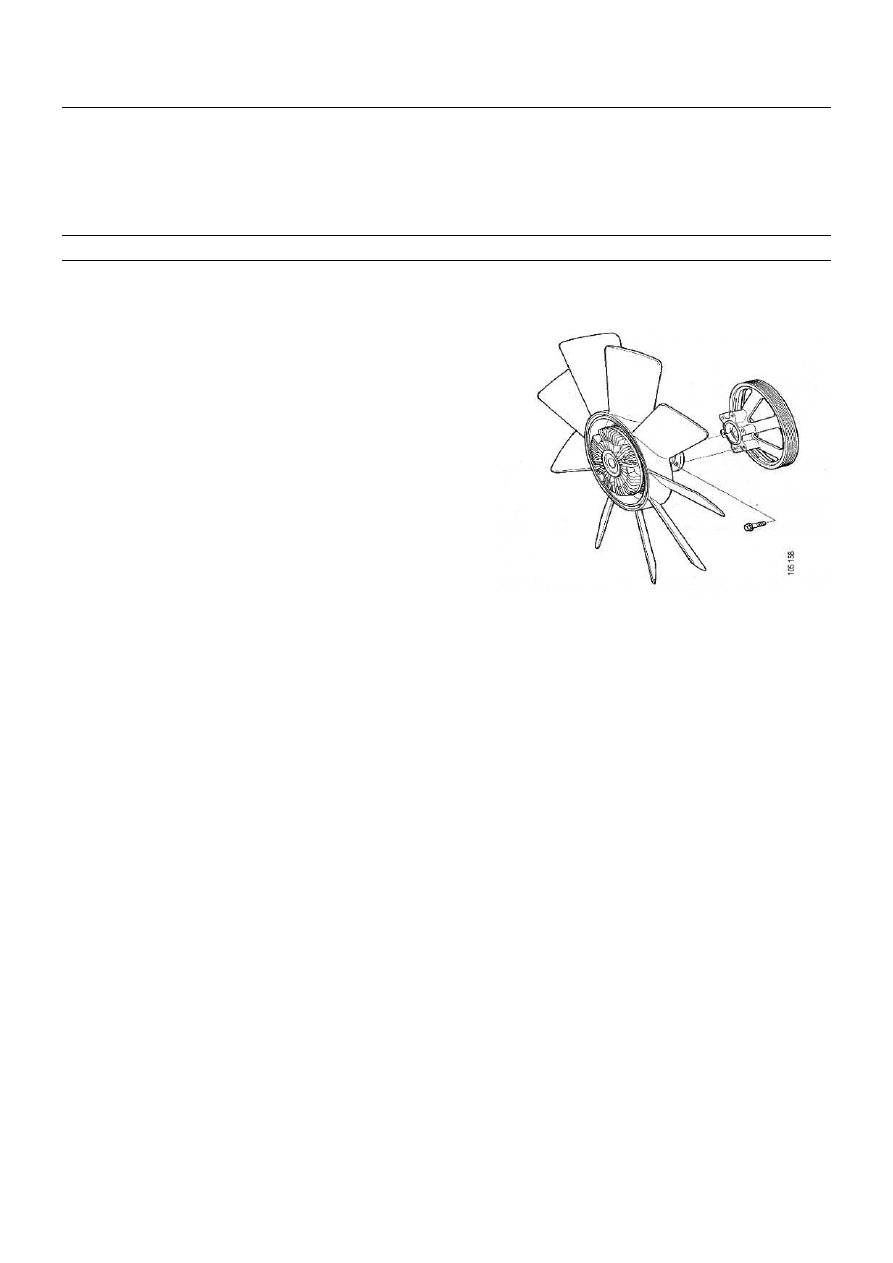

Вентилятор



Установка


Спецификации

Крутящий момент затяжки
Вентилятор

30 Нм



Описание


1.  Установите кольцо вентилятора и сам венти-

лятор, затяните с моментом затяжки 30 Нм.



2.  Установите трубку расширительного бачка

(статическая проводка) на  раму.



3.  На модели Р124 установите насос системы ох-

лаждения.



4.  Установите компрессор кондиционера.



5.  Установите воздушную трубку и воздушный

шланг охладителя  наддувочного воздуха ме-
жду двигателем и узлом радиатора.



6.  Опустите кабину.





48

Вентилятор




Проверка работы вентилятора




Специальные инструменты
№

Описание

Иллюстрация

Панель  инструментов

587 304

Электронный тахометр



МТ 1






Описание

ПРЕДОСТЕРЕЖЕНИЕ! Работающий вентилятор. Бе-
регите руки.


Если есть признаки утечки силиконового масла из вен-
тилятора, он подлежит замене.

Проверка проскальзывания  вентилятора.


•

При возникновении подозрения в неисправности
вентилятора с температурным управлением скорость
вращения вентилятора можно сравнить со скоростью
вращения коленчатого вала.

•

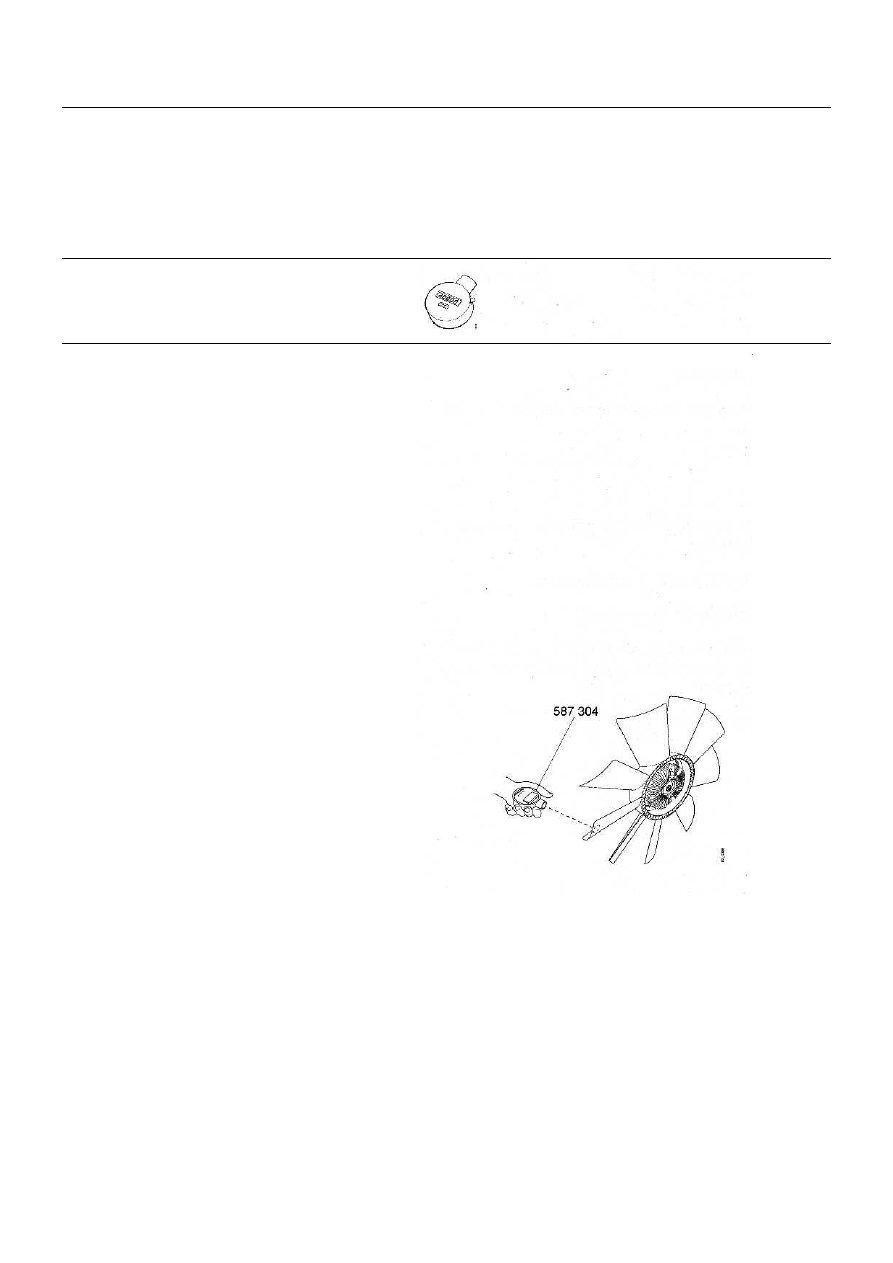

Используйте для сравнения электронный тахометр
587 304.




•

Пометьте одну лопасть вентилятора и шкив ко-
ленчатого вала или втулку мелом (проведя черту)
или куском яркой клейкой ленты. Эта маркиров-
ка будет служить в качестве точки отсчёта при
измерении скорости вращения вентилятора / ко-
ленчатого вала.
