Грузовик Scania. Установка автомобиля на опоры, передняя часть







































































Установка автомобиля на опоры, передняя часть



Автомобили, изготовленные до августа 1997 года.



Автомобили с пластиковыми бамперами



1.      Снять угловые крышки и центральную секцию. Все они крепятся тремя винтами.

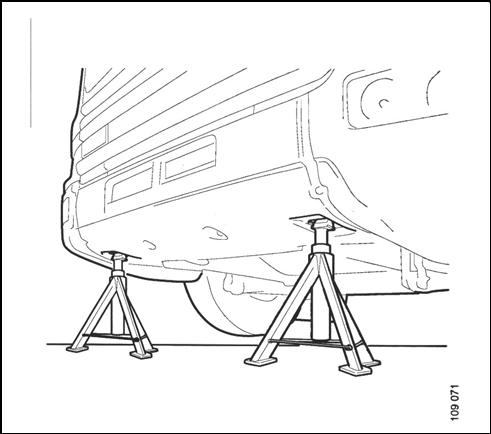

2.      Упереть автомобиль на опоры с обеих сторон, как показано на рисунке.

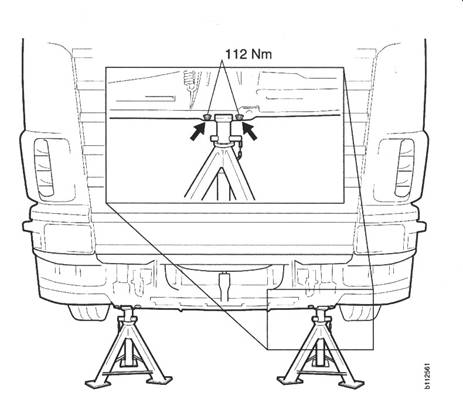

3.      По мере завершения работы и снятия опор, необходимо закрутить четыре винта (показанные стрелками на рисунке) с усилием 112 Нм. Установить угловые крышки и центральную секцию.



Автомобили с металлическими бамперами



1.      Упереть автомобиль на опоры с обеих сторон, как показано на рисунке

2.      По мере завершения работы и снятия опор, необходимо закрутить четыре винта (показанные стрелками на рисунке) с усилием 112 Нм. Установить угловые крышки и центральную секцию.































































Автомобили, изготовленные после августа 1997 года

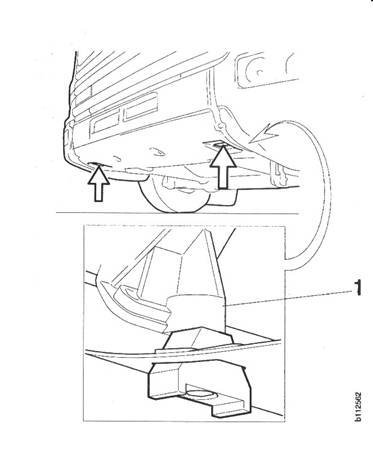

Для упрощения установки передней части автомобиля на опоры, было модифицировано крепление (1) и разработан инструмент.





























Положение инструмента для установки опор



















Использование набора инструментов 99 363



Приспособление 99 363 используется для установки передней части рамы грузовых автомобилей 4 серии на опоры. Набор инструментов состоит из двух инструментов и двух винтов М14х60.



ПРЕДУПРЕЖДЕНИЕ!

Максимальная нагрузка на каждое приспособление составляет 5 тонн (т.е. максимальный вес на передний мост составляет 10 тонн).



Опоры не должны использоваться для домкратов (т.е. для подъема автомобиля).



Необходимо помнить, что автомобили могут слегка сдвигаться, когда они поднимаются за передний мост. Поэтому задние колеса должны блокироваться или затормаживаться, если это необходимо.





Описание



Убедиться, что поверхность, на которой будут устанавливаться опоры, является ровной и устойчивой. Перед использованием тщательно очистить поверхность приспособления  и крепления.



Приспособления для крепления опор должны всегда использоваться попарно, один на каждую сторону. Для них имеются отверстия под передней крышкой.



Закрепить опоры на приспособления при помощи винта (М14х60). Затянуть с усилием 112 Нм.



Медленно опустить автомобиль на опоры.
