Грузовик Scania. Обозначение типов











Содержание



Шасси грузового автомобиля                                                         4



Двигатель                                                                                8



Сцепление                                                                               10



Коробка передач                                                                     11



Коробка отбора мощности                                                    12



Карданный вал                                                                       14



Главная передача                                                                    15



Передний мост                                                                       16



Задний мост                                                                            18



Подвеска тележки                                                                   20



Рулевое управление                                                                22



Рама                                                                                        24



Кабина                                                                                    26

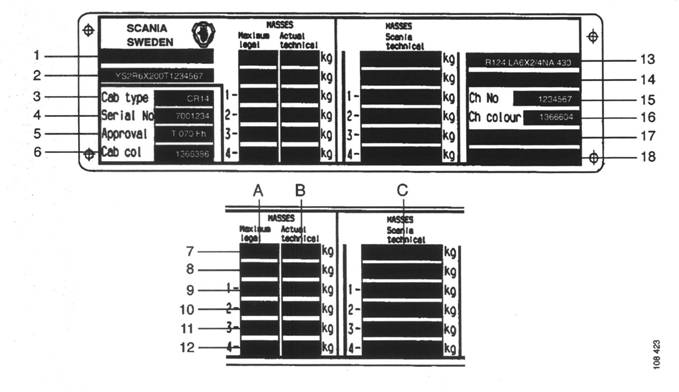

Идентификационные таблички                                              28















Шасси грузового автомобиля



Полное и исчерпывающее обозначение типа выполняется, как показано на следующем примере:



R144LB6x2NB530



Каждый элемент обозначения типа означает следующее:



R   14   4   L   B   6x2   N   B   530

Тип кабины   Рабочий объем цилиндров двигателя   Поколение   Класс шасси   Вариант адаптация шасси (по назначению)   Колёсная формула   Исполнение шасси по высоте   Тип подвески   Мощность двигателя, л.с.



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.



Тип кабины



P          Низкая кабина



R         Высокая кабина



T          Кабина копотной компоновки































Рабочий объем цилиндров двигателя



Рабочий объем цилиндров двигателя выражается в дм³.



Поколение



Порядковый номер поколения грузовика.



Класс шасси



L          Шасси для перевозок на дальние расстояния по ровным дорогам с покрытием. Повышенная полезная грузоподъемность в пределах допустимого веса.



D         Шасси для перевозок на короткие расстояния по ровным дорогам с покрытием. Повышенная полезная грузоподъемность в пределах допустимого веса.



C         Шасси для перевозок по крайне неровным дорогам со слабым покрытием и по дорогам без покрытия. Высокий дорожный просвет. Подходит для строительных работ вне дороги.



G         Шасси для перевозок на короткие и дальние расстояния по неровным дорогам с покрытием и без покрытия. Техническая полезная нагрузка выше, чем допустимая.







Адаптация шасси



В         Базовое шасси без специальной адаптации.



А         Шасси, предназначенное для использования в качестве седельного тягача.











































Колесная формула



Цифры указывают общее количество колёс и число ведущих колес.



4х2      Грузовой автомобиль двухосный с приводом на задний мост.



4х4      Грузовой автомобиль двухосный с приводом на оба моста.



6х2      Трехосный грузовой автомобиль с приводом на один задний мост.



6х4      Трехосный грузовой автомобиль с приводом на два задних моста.



6х6      Трехосный грузовой автомобиль с приводом на три моста.



8х2      Четырехосный грузовой автомобиль со сближенными передними мостами и приводом на один задний мост.



8х4      Четырехосный грузовой автомобиль со сближенными передними мостами и приводом на два задних моста.



6х2/4   Трехосный грузовой автомобиль с приводом на один задний мост и одним дополнительным мостом с управляемыми колесами впереди ведущего моста.



8х2/4   Четырехосный грузовой автомобиль с приводом на один задний мост и одним дополнительным мостом с управляемыми колесами впереди ведущего моста.



6х2*4  Трехосный грузовой автомобиль с приводом на один задний мост и одним дополнительным мостом с управляемыми колесами сзади ведущего моста.



8х2*6  Четырехосный грузовой автомобиль с приводом на один задний мост и одним дополнительным мостом с управляемыми колесами сзади ведущего моста.









































Высота шасси



Высота шасси характеризует расстояние от верхней полки рамы до оси заднего ведущего моста и оси переднего моста.



Е          Сверхнизкое



L          Низкое



N         Нормальное



Н         Высокое





Тип подвески



А         Рессорная подвеска спереди и пневматическая подвеска сзади



В          Пневмоподвеска



Z          Рессорная подвеска





Мощность двигателя



Данное техническое  условие является приблизительной величиной  чистой мощности в лошадиных силах, отдаваемой двигателем, согласно  ISO 1585, ECE R24-03 и SAE J1349, без учета расхода мощности на вращение вентилятора.



Указывается примерная мощность по стандартам (нетто). Вентилятор вращается вхолостую.











































Двигатель



Полное и исчерпывающее обозначение типа показано на следующем примере:





DSC12 01 L01



Каждый элемент обозначения типа означает следующее:



DSC    Тип



12                Рабочий объем цилиндров



01                Вариант исполнения и сертификации



L          Применение



01                Вариант



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



DS       Дизельный двигатель, с наддувом



DSC    Дизельный двигатель, с наддувом и промежуточным охлаждением воздуха



DTC    Дизельный двигатель, турбокомпаундный с наддувом, с промежуточным охлаждением воздуха





Дизельные двигатели, модифицированные для работы на этаноле, указываются буквой Е после обозначения рабочего объема цилиндров двигателя.







Рабочий объем цилиндров двигателя



Рабочий объем цилиндров двигателя выражается в дм³.



















Вариант исполнения и сертификации



Обозначается двумя цифрами, от 01 до 99.



Двузначный номер определяет номинальные эксплутационные качества двигателя (мощность и  момент). Для двигателей, прошедших официальные испытания двузначный номер добавляется к сертификату.





Применение



L          Двигатель для грузового автомобиля.





Вариант



Определяется двумя цифрами, от 01 до 99.



Двузначный номер указывает модификации двигателя, которые не влияют на его базовую конструкцию.

























































Сцепление



Полное и исчерпывающее обозначение типа показано на следующем примере:



К432 15



Каждый элемент обозначения типа означает следующее:



К         Тип



43          Размер



2              Количество поверхностей трения



15        Вариант



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



К         Сухого типа



КН      Гидротрансформатор с муфтой блокировки и сцеплением





Размер



Внешний диаметр дисков или диаметр круга циркуляции  гидротрансформатора. Указывается двумя цифрами, см.





Количество поверхностей трения



Указывается цифрами. Дает общее число поверхностей трения дисков сцепления.



Вариант



Указывается цифрой от 1 до 99.













Коробк передач



Полное и исчерпывающее обозначение типа показано на следующем примере:





GRS900R



Каждый элемент обозначения типа означает следующее:



GRS    Тип



90          Прочность



0              Вариант



R         Вспомогательный тормоз



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



GA      Автоматическая коробка передач



GR      Ручная коробка передач с двумя диапазонами (диапазонная)



GRS    Ручная коробка передач с двумя диапазонами, делителем и замедленной передачей



GRSH Ручная коробка передач с двумя диапазонами, делителем и замедленной передачей и гидротрансформатором



GTD    Раздаточная коробка с дифференциалом.



Прочность



Относительная прочность указывается двумя цифрами, от 01 до 99.



Вариант



Указывается цифрами от 0 до 9.



Вспомогательный тормоз



R         Коробка передач с встроенным замедлителем.





Коробка отбора мощности



Полное и исчерпывающее обозначение типа показано на следующем примере:



ЕG 600



Каждый элемент обозначения типа означает следующее:



ЕG       Тип



6              Прочность



0              Вариант исполнения



0          Вариант (Три коробки передач)



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



ED       Для подсоединения к двигателю.



EK       Для подсоединения к сцеплению.



EG       Для подсоединения к коробке передач.



























Прочность



Относительная прочность указывается двумя цифрами, от 1 до 9.





Вариант исполнения



0          Коробка отбора мощности с жесткой муфтой и боковым креплением.



1          Коробка отбора мощности для привода карданного вала, с боковым креплением.



2          Коробка отбора мощности двухвальная для привода карданного вала (валов), с боковым креплением.



3          Коробка отбора мощности с жесткой муфтой, с верхним креплением.



4          Коробка отбора мощности для привода карданного вала, с верхним креплением.







Вариант (тип коробки передач)



Указывается цифрами от 0 до 9.







Карданный вал



Полное и исчерпывающее обозначение типа показано на следующем примере:



Р 500



Каждый элемент обозначения типа означает следующее:



Р          Тип



5              Прочность



0          Тип карданного вала



0          Вариант



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



Р          Карданный вал





Прочность



Относительная прочность указывается двумя цифрами, от 0 до 9.





Тип карданного вала



0          Карданный вал с подвижным соединением от коробки передач (не применяется для автомобилей с раздаточной коробкой).



1          Промежуточный карданный вал без подвижного соединения, с опорными подшипниками.



2          Карданный вал с подвижным соединением для ведущей тележки.



4          Карданный вал с подвижным соединением к раздаточной коробке и между раздаточной коробкой и задним мостом.



6          Передний карданный вал с подвижным соединением к переднему мосту.





Вариант



Указывается цифрами от 0 до 9.



Главная передача



Полное и исчерпывающее обозначение типа показано на следующем примере:



RВР 832



Каждый элемент обозначения типа означает следующее:



RВР    Тип



83          Прочность



1              Вариант



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



R         Главная передача для переднего моста, заднего моста или моста тележки



RB      Главная передача для переднего моста тележки



RP       Главная передача для отдельного моста или заднего моста тележки



RBP    Главная передача для переднего моста тележки (с колесным редуктором)



RH      Колесный редуктор



Для указания угловой главной передачи, добавляется буква V в качестве суффикса к

вышеуказанным обозначениям.





Прочность



Относительная прочность указывается двумя цифрами, от 01 до 99.





Вариант



Стадии разработки выражаются цифрами от 0 до 9.













Передний мост



Полное и исчерпывающее обозначение типа показано на следующем примере:



АМ860D



Каждый элемент обозначения типа означает следующее:



АМ     Тип



8              Прочность



6              Прогиб



0          Вариант



D         Тормоз



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



АМ     Ось с управляемыми колесами.



АМА   Ось с управляемыми колесами и пневматической подвеской.



АМD  Мост с управляемыми и ведущими колесами.







Прочность



Относительная прочность указывается одной или двумя цифрами.













Прогиб



Указывает на прогиб балки переднего моста.



0          3 мм



2          82 мм



4          112 мм



6          170 мм



8          196 мм







Вариант



Указывается цифрой от 0 до 9.







Тормоз



Указывается только в том случае, если на ось устанавливается дисковый тормоз.



D         Дисковый тормоз













Задний мост



Полное и исчерпывающее обозначение типа показано на следующем примере:



АD1500DP



Каждый элемент обозначения типа означает следующее:



АD      Тип



15          Прочность



0              Прогиб



0          Вариант



D         Тормоз дисковый



Р          Колесный редуктор



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



АD      Мост ведущий



АDА    Мост ведущий с пневматической подвеской.



АS       Дополнительная ось.



ASA    Дополнительная ось с пневматической подвеской.



ARA    Дополнительная ось с управляемыми колесами и пневматической подвеской.





Прочность



Относительная прочность указывается одной или двумя цифрами.

















Прогиб



Указывает на прогиб корпуса заднего моста.



0          Прогиб отсутствует



5          144 мм







Вариант



Указывается цифрой от 0 до 9.







Тормоз



Указывается только в том случае, если применяется а дисковый тормоз.



D         Дисковый тормоз





Колесный редуктор



Указывается только в том случае, если мост оборудован колесным редуктором.



Р          Колесный редуктор.















Тележка с рессорной подвеской



Полное и исчерпывающее обозначение типа показано на следующем примере:



ВТ200В



Каждый элемент обозначения типа означает следующее:



ВТ       Тип



20          Прочность



0          Вариант



В         Положение тележки по высоте



Ниже приведен перечень альтернативного выбора для каждого элемента обозначения типа.





Тип



ВТ       Балансирная рессорная подвеска.





















Прочность



Относительная прочность кронштейна оси балансира указывается двумя цифрами, от 01 до 99.



Вариант



Указывается цифрой от 0 до 9.



Положение тележки по высоте



Указывает относительную высоту шасси для типа тележки, имеющей указанное обозначение

прочности.



D         Низкое положение рамы



B         Базовое положение рамы



I           Высокое положение рамы













Рулевое управление



Полное и исчерпывающее обозначение типа показано на следующем примере:



SH40 L01



Каждый элемент обозначения типа означает следующее:



SH       Тип



4          Прочность



0          Тип рулевого механизма



L          Расположение рулевого колеса



01        Вариант



Ниже приведен перечень всех альтернативных выборов для каждого элемента обозначения типа.





Тип



SH       Рулевое управление с гидравлическим усилителем.











Прочность



Относительная прочность указывается двумя цифрами, от 1 до 9.





Тип рулевого механизма



0          Без угловой передачи.



1          С угловой передачей.





Расположение рулевого колеса



L          С левой стороны



R         С правой стороны







Вариант



Указываются двумя цифрами, от 01 до 99.













Рама



Полное и исчерпывающее обозначение типа показано на следующем примере:



F958 S3201



Каждый элемент обозначения типа означает следующее:



F          Рама



95        Толщина стенок лонжерона



8          Толщина усилителя лонжерона



S          Форма рамы



320      Предел текучести материала



1              Вариант



Ниже приведен перечень всех альтернативных выборов для каждого элемента обозначения типа.





Рама



Рама указывается буквой F.





Толщина стенок лонжерона



Указана толщина металла в 1/10 мм.













Толщина усилителя лонжерона



Указывается толщина листа в мм.

0 указывает на то, что рама не имеет усилителя.





Форма рамы (вид сбоку)



S          Плоская рама с верхними и нижними боковыми поверхностями лонжеронов в одной плоскости.



D         Рама с  изгибом лонжеронов в вертикальной плоскости





Предел текучести материала



Показывает предел текучести лонжерона.





Вариант



Указывается двумя цифрами, от 01 до 99.









Кабина



Полное и исчерпывающее обозначение типа выполняется, как показано на следующем примере:



СR19T0



Каждый элемент обозначения типа означает следующее:



CR      Тип кабины



19        Длина кабины



T          Высота крыши



0                    Вариант



Ниже приведен перечень всех альтернативных выборов для каждого элемента обозначения типа.





Тип кабины



СP       Низкая кабина



СR      Высокая кабина



СT       Кабина капотной компоновки

















Длина кабины



Длина кабины это внутреннее расстояние в дм между передней и задней стенкой на уровне

пола на водительском месте.



14        Кабина без спального места



19        Кабина со спальным местом



28        Кабина, рассчитанная на 5-6 человек



34        Кабина, рассчитанная на 6-8 человек





Высота крыши



N         Нормальная



T          Высокая





Вариант



Вариант обозначается цифрами от 0 до 9.













Идентификационная табличка

1                    Номер сертификата одобрения типа (ЕС или национального)

2                    Идентификационный номер автомобиля

3                    Тип кабины

4                    Номер кабины

5                    Номер сертификата одобрения типа кабины

6                    Цвет кабины

7                    Полная масса автомобиля

8                    Полная масса автопоезда

9                    Максимальная нагрузка на ось № 1

10                Максимальная нагрузка на ось № 2

11                Максимальная нагрузка на ось № 3

12                Максимальная нагрузка на ось № 4

13                Обозначение типа шасси

14                Маркировка ADR. Дополнительно

15                Номер шасси

16                Цвет шасси

17                Местная маркировка

18                Местная маркировка

А          Данная колонка показывает максимально допустимые параметры для рынка поставки автомобиля

В          Данная колонка показывает параметры, которые ограничиваются сертификацией ЕС

С         Данная колонка показывает параметры автомобиля, которые допускаются фирмой Scania
