INYECCIÓN DIÉSEL

Diagnóstico - Preliminares

13B

13B-2

EDC15C3

N

°

 de programa: CB

N

°

 Vdiag: 10 - 14 - 18

Fallos

Los fallos se declaran presentes o se declaran memorizados (aparecidos según un contexto determinado y que han
desaparecido desde entonces o siempre presentes pero no diagnosticados según el contexto actual).

El estado presente o memorizado de los fallos debe tenerse en cuenta al preparar el útil de diagnóstico tras la
puesta del + después de contacto (sin acción en los elementos del sistema).

Para un fallo presente, aplicar el método indicado en la parte interpretación de los fallos.

Para un fallo memorizado, anotar los fallos visualizados y aplicar la parte Consignas.

Si el fallo se confirma aplicando las consignas, la avería está presente. Tratar el fallo.

Si el fallo no se confirma, verificar:

– las líneas eléctricas que corresponden al fallo,
– los conectores de estas líneas (oxidación, terminales doblados, etc.),
– la resistencia del elemento detectado defectuoso,
– la higiene de los cables (aislante derretido o cortado, rozamientos).

Control de conformidad

El control de conformidad tiene por objetivo verificar los datos que no generan fallo en el útil de diagnóstico cuando
no son coherentes. Esta etapa permite por consiguiente:

– diagnosticar las averías que no visualicen los fallos que pueden corresponder a una queja de cliente.
– verificar el correcto funcionamiento del sistema y asegurarse de que una avería no corre el riesgo de

aparecer de nuevo tras la reparación.

En este capítulo figura un diagnóstico de los estados y de los parámetros, en las condiciones de su control.

Si un estado no funciona normalmente o si un parámetro está fuera de tolerancia, consultar la página de diagnóstico
correspondiente.

Efectos cliente - Árbol de localización de averías

Si el control, con ayuda del útil de diagnóstico, es correcto pero sigue persistiendo la queja del cliente, tratar el
problema por efectos cliente.

Un resumen del método global que hay que seguir está disponible bajo la forma de

logigrama en el punto 4

EDC15C3, V10 - V14 - V18. Versión 1.0

INYECCIÓN DIÉSEL

Diagnóstico - Preliminares

13B

13B-3

EDC15C3

N

°

 de programa: CB

N

°

 Vdiag: 10 - 14 - 18

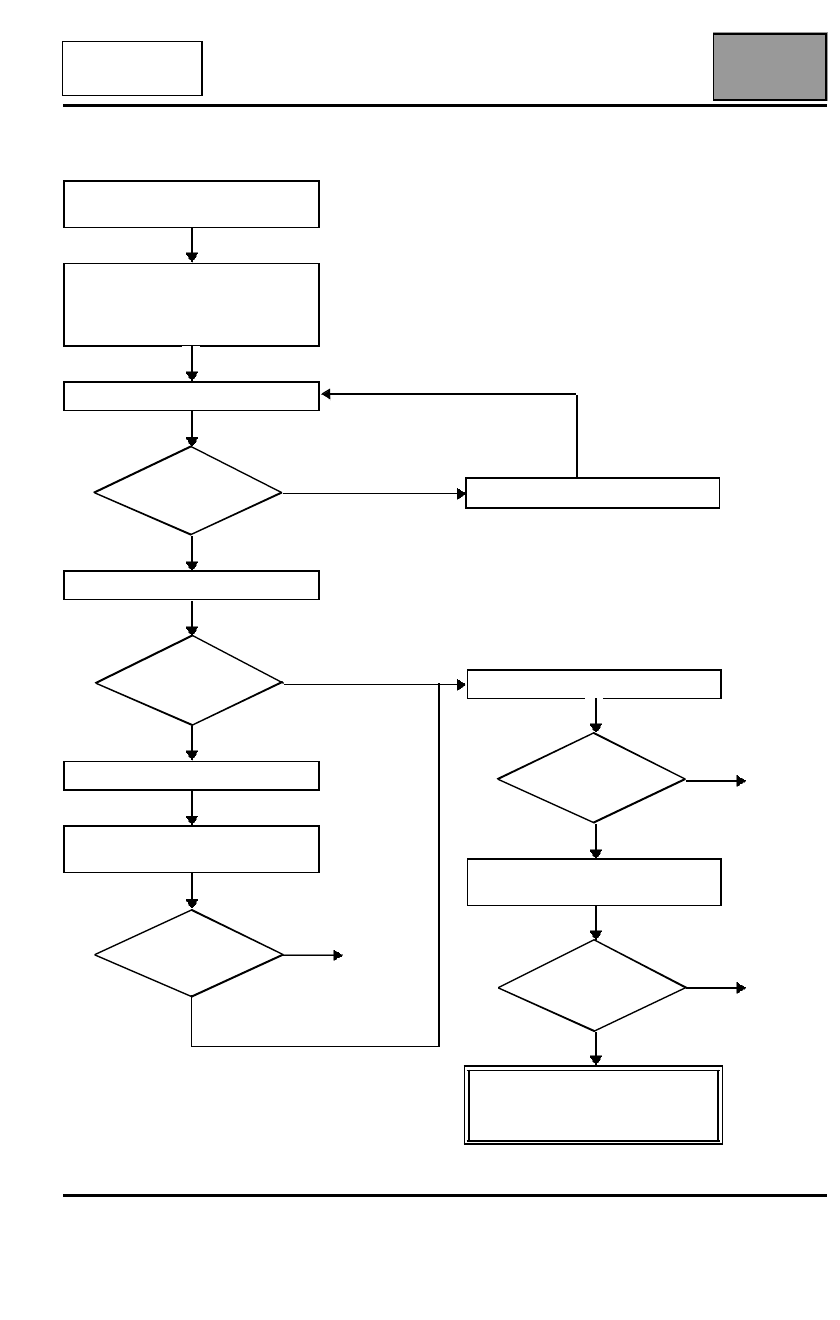

4. SECUENCIA DEL DIAGNÓSTICO

Realizar un prediagnóstico del

sistema*

Imprimir la ficha de diagnóstico del

sistema (disponible en CLIP y en el

Manual de Reparación o Nota

Técnica)

Conectar el CLIP

no

¿Diálogo con

calculador?

sí

Lectura de los fallos

no



Existencia de

fallos

sí

Tratamiento de los fallos presentes

Tratamiento de los fallos

memorizados

no



El síntoma

persiste

Avería
resuelta

sí

Consultar el ALP n

°

 1

Control de conformidad

no



El síntoma

persiste

Avería
resuelta

Utilizar los ALP (Árboles de

localización de averías)

no



El síntoma

persiste

Avería
resuelta

Contactar con el teléfono

técnico y con la Ficha de

diagnóstico rellenada

Verificar la carga de la batería, el buen
estado de los fusibles y el nivel en el
depósito.

EDC15C3, V10 - V14 - V18. Versión 1.0

INYECCIÓN DIÉSEL

Diagnóstico - Preliminares

13B

13B-4

EDC15C3

N

°

 de programa: CB

N

°

 Vdiag: 10 - 14 - 18

4. SECUENCIA DEL DIAGNÓSTICO (continuación)

Control de los cableados:

Dificultades de diagnóstico
La desconexión de los conectores y/o la manipulación del cableado puede suprimir, momentáneamente, el origen
de un fallo.
Las medidas eléctricas de tensiones, de resistencia y de aislamientos son generalmente correctas, sobre todo
cuando el fallo no está presente en el momento de realizar el análisis (fallo memorizado).

Control visual
Buscar agresiones, bajo el capot del motor y en el habitáculo.
Realizar un control minucioso de las protecciones, aislantes y del correcto recorrido de los cableados.
Buscar señales de oxidación.

Control táctil
Durante la manipulación de los cableados, emplear el útil de diagnóstico para detectar un cambio de estado de los
fallos, de "memorizado" hacia "presente".
Asegurarse de que los conectores estén correctamente bloqueados.
Ejercer leves presiones en los conectores.
Doblar el cableado.
Si se produce un cambio de estado, tratar de localizar el origen del incidente.

Examen de cada elemento
Desconectar los conectores y controlar el aspecto de los clips y de las lengüetas así como su engastado (ausencia
de engastado en la parte aislante).
Verificar que los clips y las lengüetas estén bien bloqueados en los alvéolos.
Asegurarse de que no haya retraimiento de clips o de lengüetas al realizar la conexión.
Controlar la presión de contacto de los clips utilizando una lengüeta del modelo apropiado.

Control de resistencia
Controlar la continuidad de las líneas completas y después sección por sección.
Buscar un cortocircuito a masa, al + 12 V o con otro cable.

Si se detecta un fallo, realizar la reparación o la sustitución del cableado.

EDC15C3, V10 - V14 - V18. Versión 1.0

INYECCIÓN DIÉSEL

Diagnóstico - Preliminares

13B

13B-5

EDC15C3

N

°

 de programa: CB

N

°

 Vdiag: 10 - 14 - 18

5. FICHA DE DIAGNÓSTICO

Esta ficha se solicita sistemáticamente:

●

en caso de peticiones de asistencia técnica al teléfono técnico,

●

para las peticiones de autorización, en una sustitución de piezas con autorización obligatoria,

●

para adjuntarla a las piezas "bajo vigilancia" cuya devolución se solicita. Condiciona así el reembolso
de la garantía, y contribuye a mejorar el análisis de las piezas extraídas.

6. CONSIGNAS DE SEGURIDAD

Toda operación en un elemento requiere que las reglas de seguridad sean respetadas para evitar daños materiales
o humanos :

– verificar que la batería está bien cargada para evitar cualquier degradación de los calculadores en caso de baja

carga,

– emplear los útiles adecuados.

¡ATENCIÓN!

ATENCIÓN
Todos los incidentes en un sistema complejo deben ser objeto de un diagnóstico completo con
los útiles adecuados. La FICHA DE DIAGNÓSTICO, que tiene que cumplimentarse a lo largo del
diagnóstico, permite tener y conservar una trama del diagnóstico efectuado. Constituye un
elemento esencial del diálogo con el constructor.

ES POR ELLO OBLIGATORIO CUMPLIMENTAR UNA FICHA DE DIAGNÓSTICO CADA VEZ QUE SE

EFECTÚA UN DIAGNÓSTICO

EDC15C3, V10 - V14 - V18. Versión 1.0
