GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del respaldo

77A

A

77A-1

177A

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del respaldo

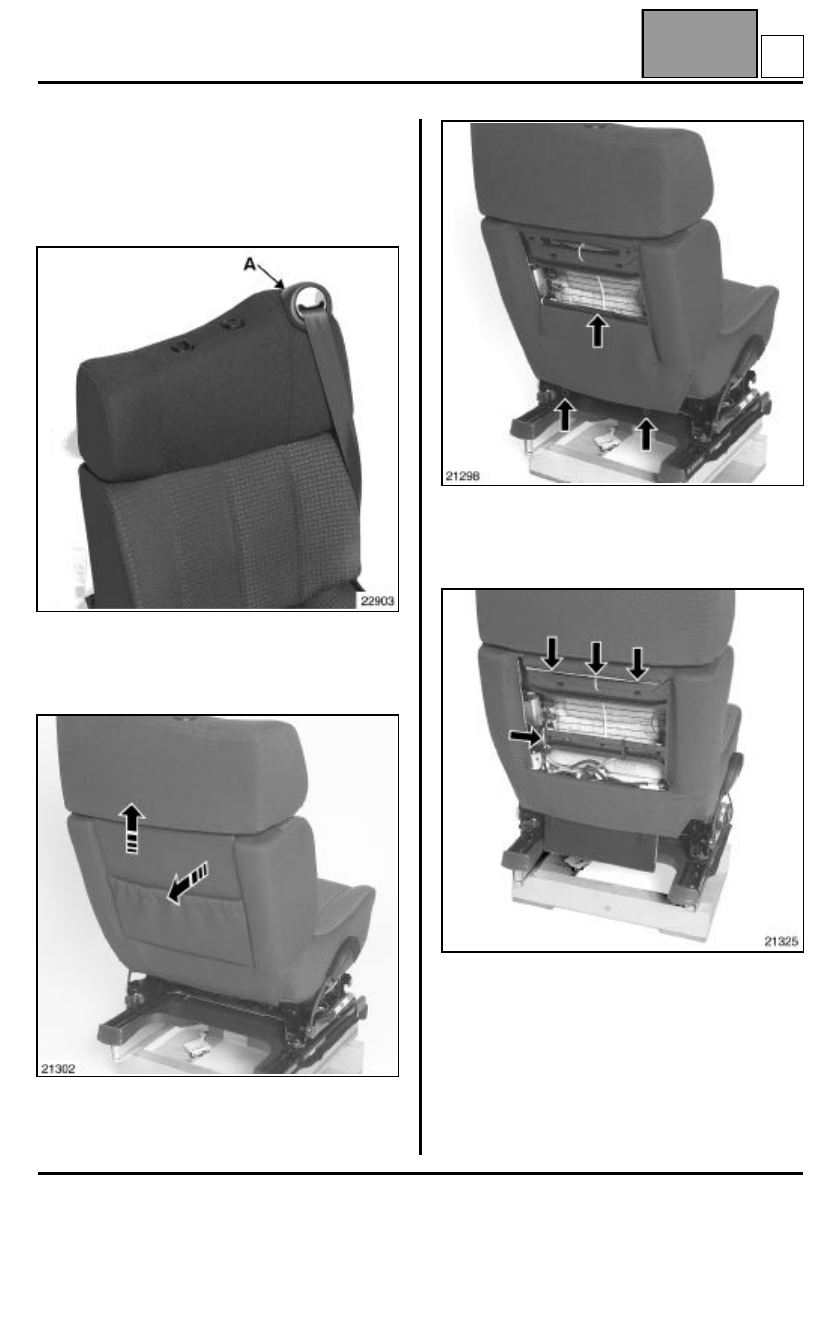

EXTRACCIÓN

Extraer:
– el asiento (capítulo 75A.A) (respetar las reglas de

seguridad),

– los guarnecidos inferiores (capítulo 79A.A).

Soltar:
– las tapas de la guía del apoyacabezas,
– la tapa del cinturón (A),

– la tapa en la parte superior.

Sacarla hacia arriba.

Sacar:
– los dos elásticos inferiores,
– el perfil de sujeción de la cofia.

Soltar las tres grapas superiores.

Sacar el gancho.

A

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del respaldo

77A

A

77A-2

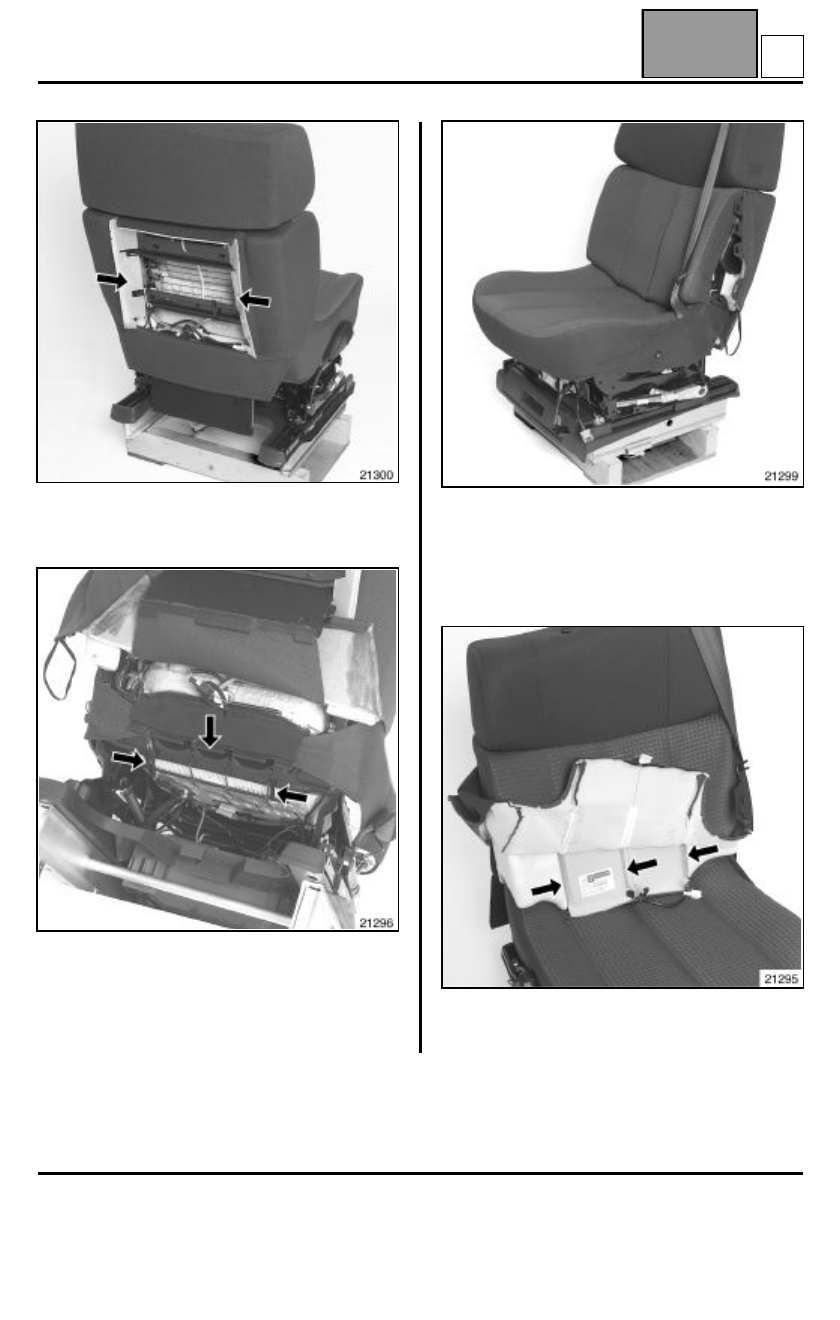

Sacar las dos barras laterales traseras de la
armadura.

Sacar:
– el perfil de sujeción delantera,
– los dos elásticos inferiores.

Quitar el tornillo y el conector del pretensor.

Liberar éste del guarnecido del asiento.

Soltar el guarnecido a la altura del airbag.

ATENCIÓN: soltar el guarnecido de la espuma,
sujetando las bandas de velcro.

A

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del respaldo

77A

A

77A-3

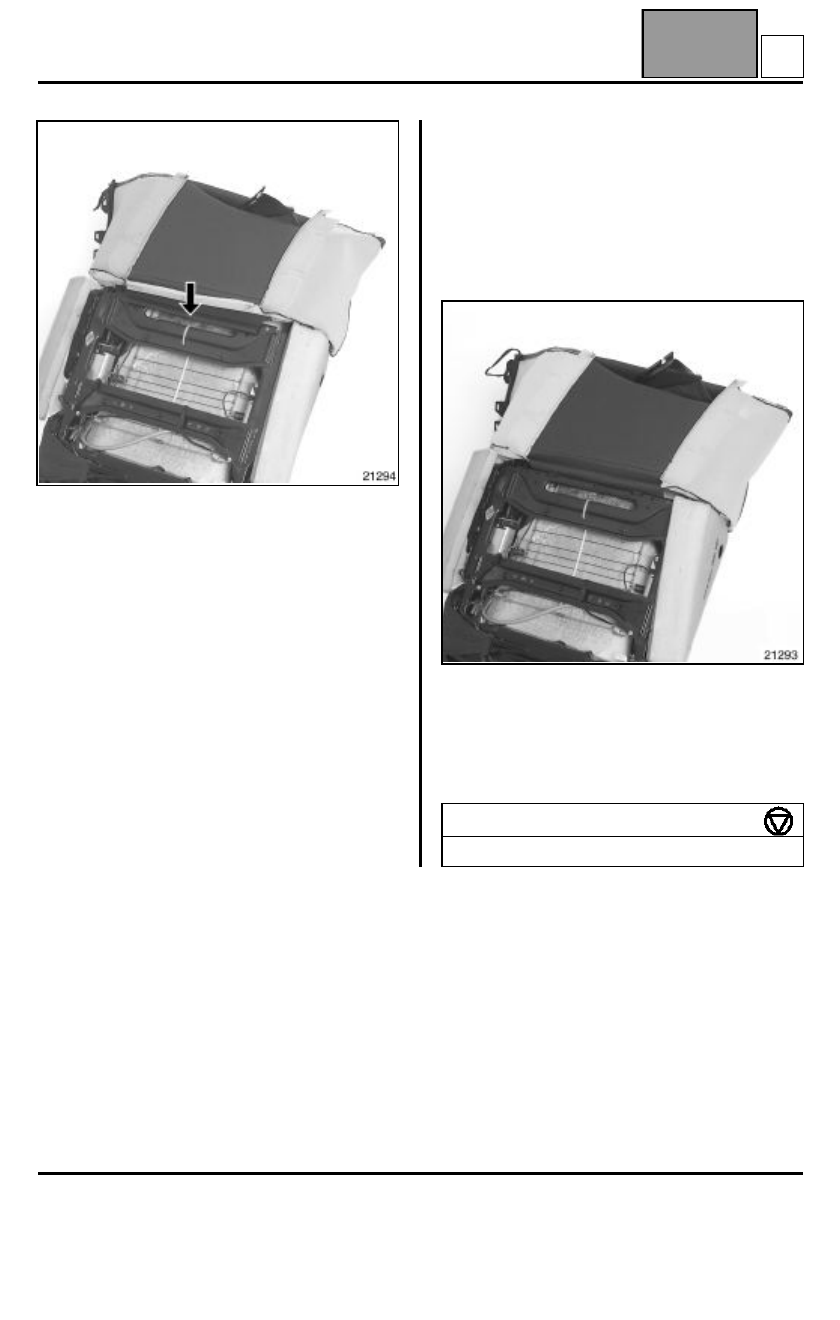

Sacar el perfil y los dos elásticos de sujeción
superiores.

Extraer el conjunto "guarnecido-espuma" de la parte
superior del respaldo, teniendo la precaución de no
deteriorar el guarnecido a la altura de las guías del
apoyacabezas y del enrollador de cinturón.

Extraer la espuma de la parte inferior del respaldo y el
conector de la napa calefactante.

REPOSICIÓN

ATENCIÓN: antes de realizar el montaje del
guarnecido del respaldo, verificar que las bandas de
velcro queden bien pegadas en la espuma de la parte
inferior del respaldo.

Posicionar la espuma de la parte inferior del respaldo
y conectar el conector de la napa calefactante.

Girar el guarnecido y calzarlo en la espuma de la parte
superior del respaldo; colocar el conjunto "espuma-
guarnecido" sobre la armadura teniendo cuidado de
introducir el cinturón de seguridad en el orificio
previsto a tal efecto.

PAR DE APRIETE (en N.m)

Pretensor del cinturón

  21

A

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del cojín

77A

A

77A-4

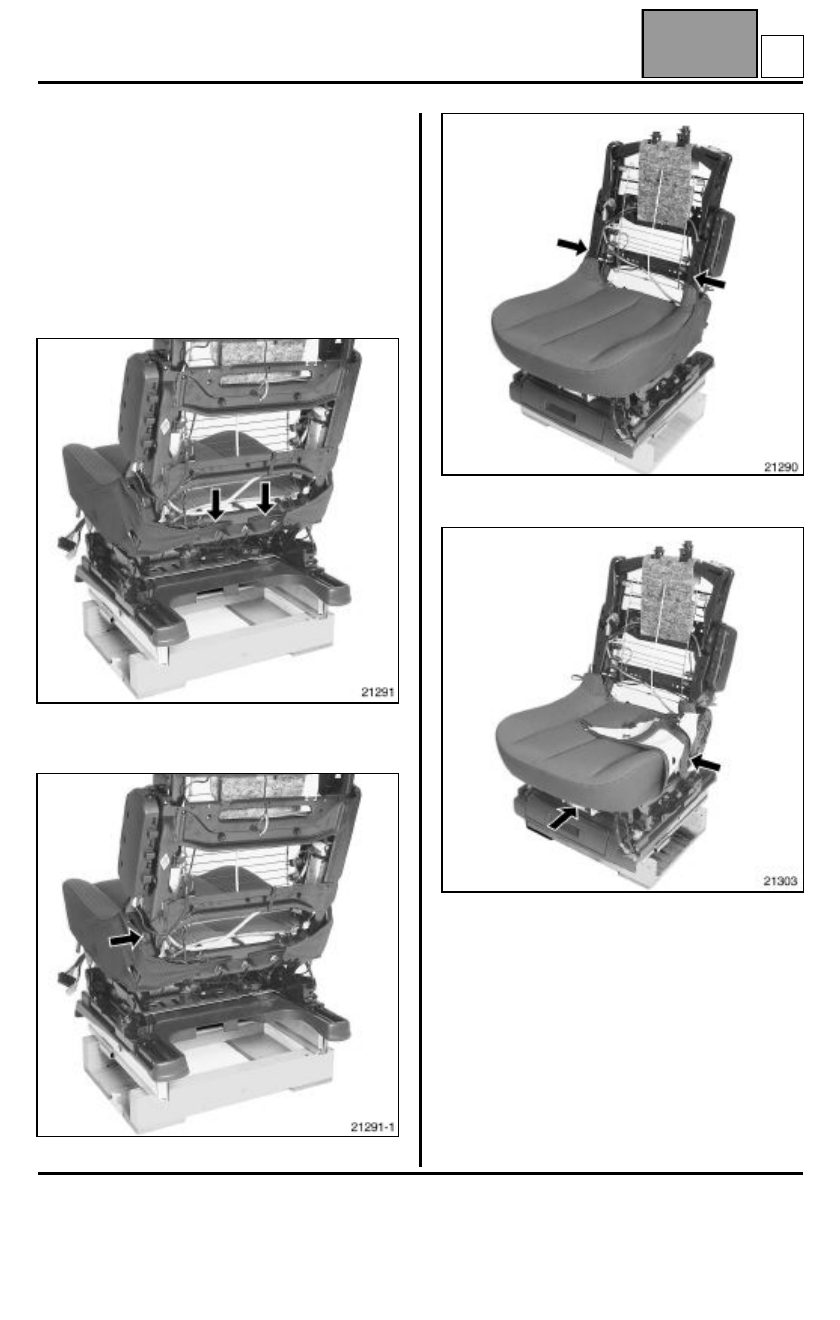

Guarnecido del cojín

EXTRACCIÓN

NOTA: la extracción del guarnecido del asiento
requiere una extracción parcial del guarnecido del
respaldo.

Extraer:
– el asiento (capítulo 75A.A) (respetar las reglas de

seguridad),

– los guarnecidos inferiores (capítulo 79A.A),
– el guarnecido de la parte inferior del respaldo

(capítulo 77A.A),

– el pretensor del cinturón.

Sacar:
– los dos elásticos inferiores,

– las fijaciones laterales.

Extraer los elásticos superiores.

Separar ligeramente el guarnecido.

Sacar:
– las fijaciones laterales,
– la fijación inferior delantera.

Desconectar el conector de la napa calefactante.

ATENCIÓN: soltar el guarnecido de la espuma,
sujetando las bandas de velcro.
