ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Asiento completo

75A

75A-1

175A

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Asiento completo

EXTRACCIÓN

Poner el vehículo en un elevador.

Extraer el apoyacabezas (inclinar ligeramente el
respaldo).

Reglar:
– el asiento en posición avanzada,
– el asiento en posición baja.

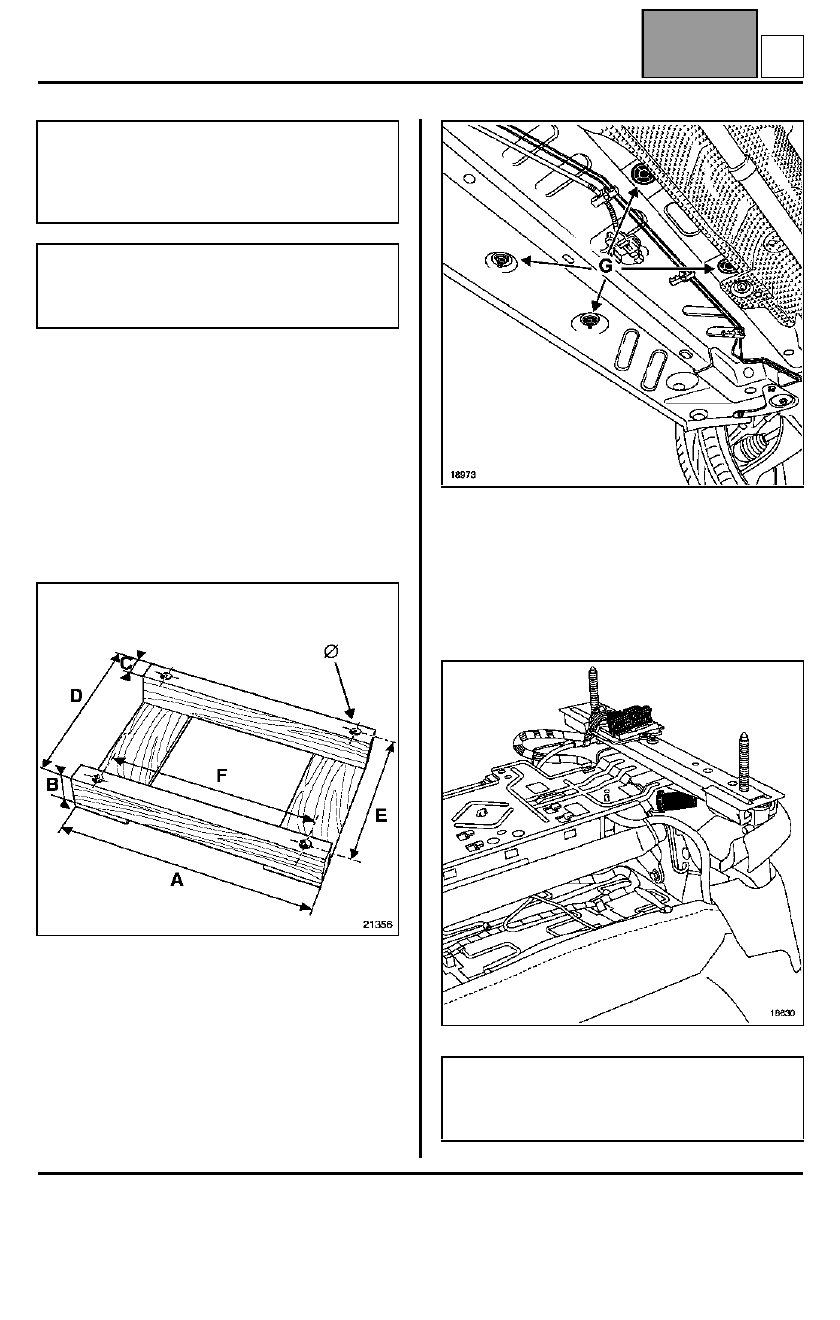

Proteger el peldaño y las moquetas.

Para el almacenamiento y/o una Intervención, prever
un soporte de madera de fabricación local según el
dibujo.

A = 550 mm
B = 80 mm
C = 45 mm
D = 390 mm
E = 345 mm
F = 465 mm

∅

∅

∅

∅

 = 20 mm

Extraer:
– los dos obturadores y las cuatro fijaciones bajo la

carrocería (G),

– el asiento (dos operarios).

REPOSICIÓN (dos operarios)

IMPORTANTE: antes de extraer el asiento,
bloquear la caja electrónica mediante el útil de
diagnóstico. Al activarse esta función, todas las
líneas de ignición están inhibidas y el testigo del
airbag en el cuadro de instrumentos se enciende.

ATENCIÓN: está prohibido manipular los sistemas
pirotécnicos (pretensores o airbag) cerca de una
fuente de calor o de una llama, hay riesgo de que se
activen.

IMPORTANTE: antes de realizar el montaje del
asiento, controlar visualmente el estado de los
conectores sobre la armadura del asiento y en la
carrocería.

A

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Asiento completo

75A

75A-2

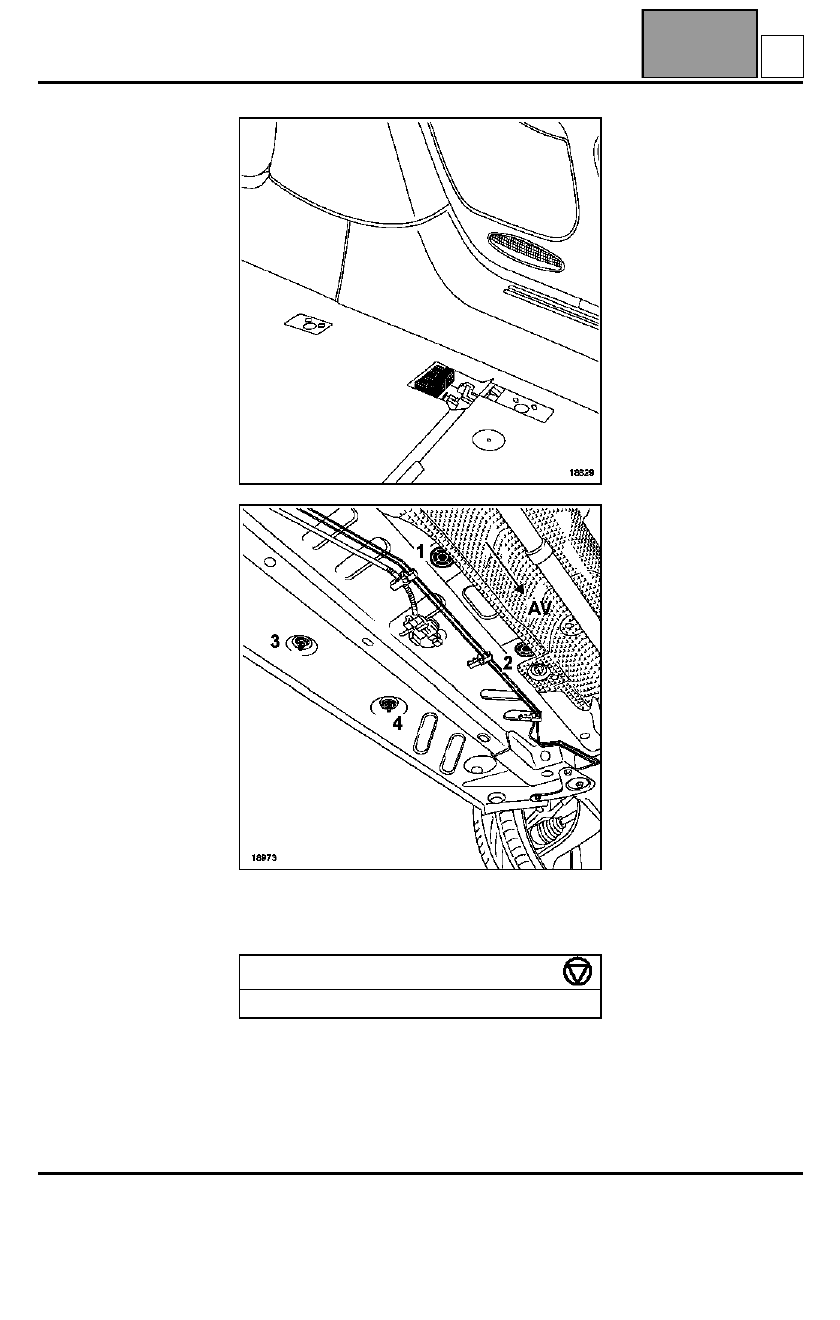

ATENCIÓN: es imperativo respetar el orden de apriete
del asiento.

Mediante el útil de diagnóstico, desbloquear la caja
electrónica y efectuar un control de seguridad.

PAR DE APRIETE (en N.m)

Tuercas de fijación del asiento delantero

  44

A

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Deslizaderas del asiento

75A

75A-3

Deslizaderas del asiento

EXTRACCIÓN

Extraer:
– el asiento completo (capítulo 75A.A) (respetar las

reglas de seguridad),

– el guarnecido del respaldo (capítulo 77A.A),
– el guarnecido del asiento (capítulo 77A.B),
– el cableado.

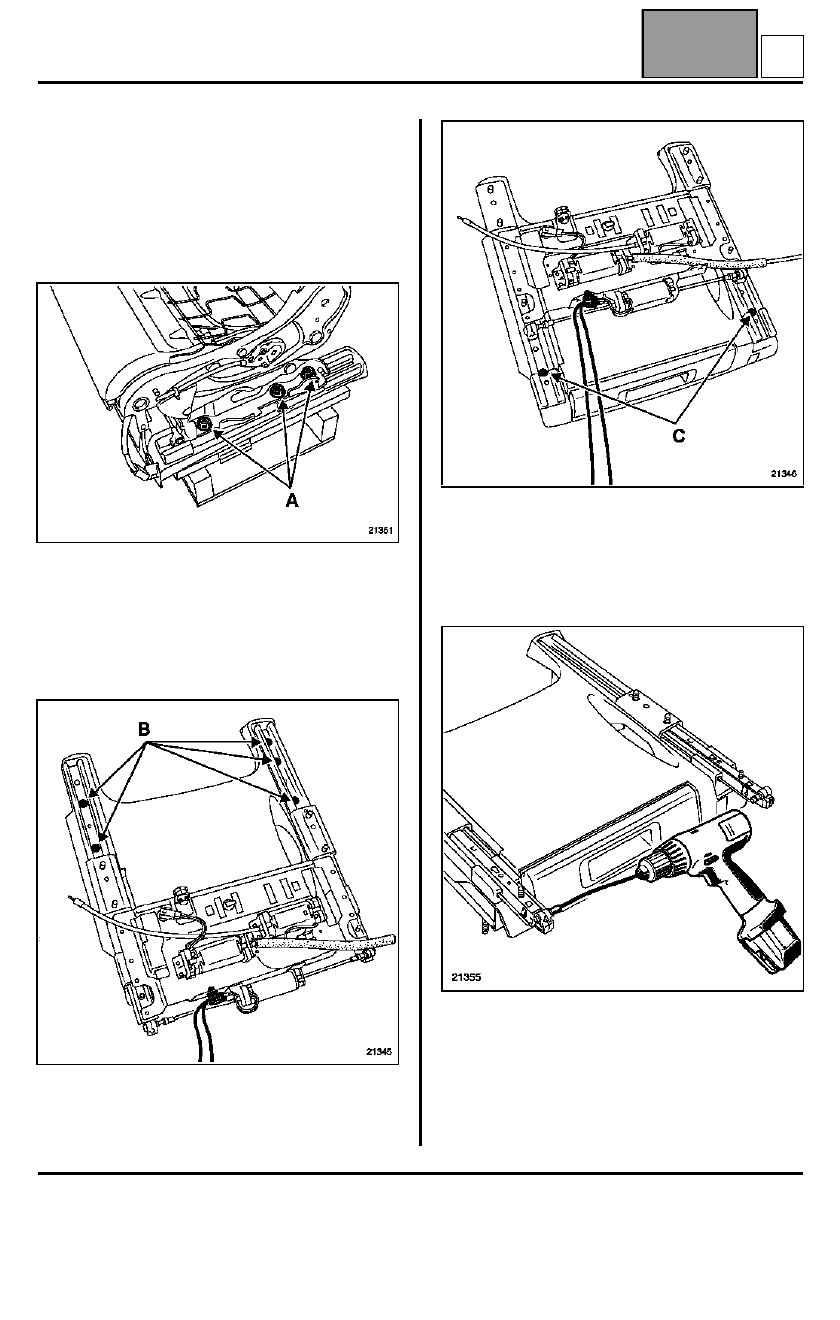

Quitar los tornillos (A) y separar la armadura de las
deslizaderas.

PARTICULARIDAD PARA LA VERSIÓN
ELÉCTRICA

Con ayuda de una batería y de un cableado adecuado
(fabricación local), accionar el motor para avanzar la
platina y acceder a los tornillos (B).

Accionar el motor para recular la platina y acceder a
los tornillos (C).

Solución cuando el motor de la deslizadera no
funciona

Con ayuda de una "atornilladora-desatornilladora" y
uno de los cables del motor, recular o avanzar las
deslizaderas para acceder a las fijaciones.

Sacar el conjunto "deslizadera-platina".

B

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Deslizaderas del asiento

75A

75A-4

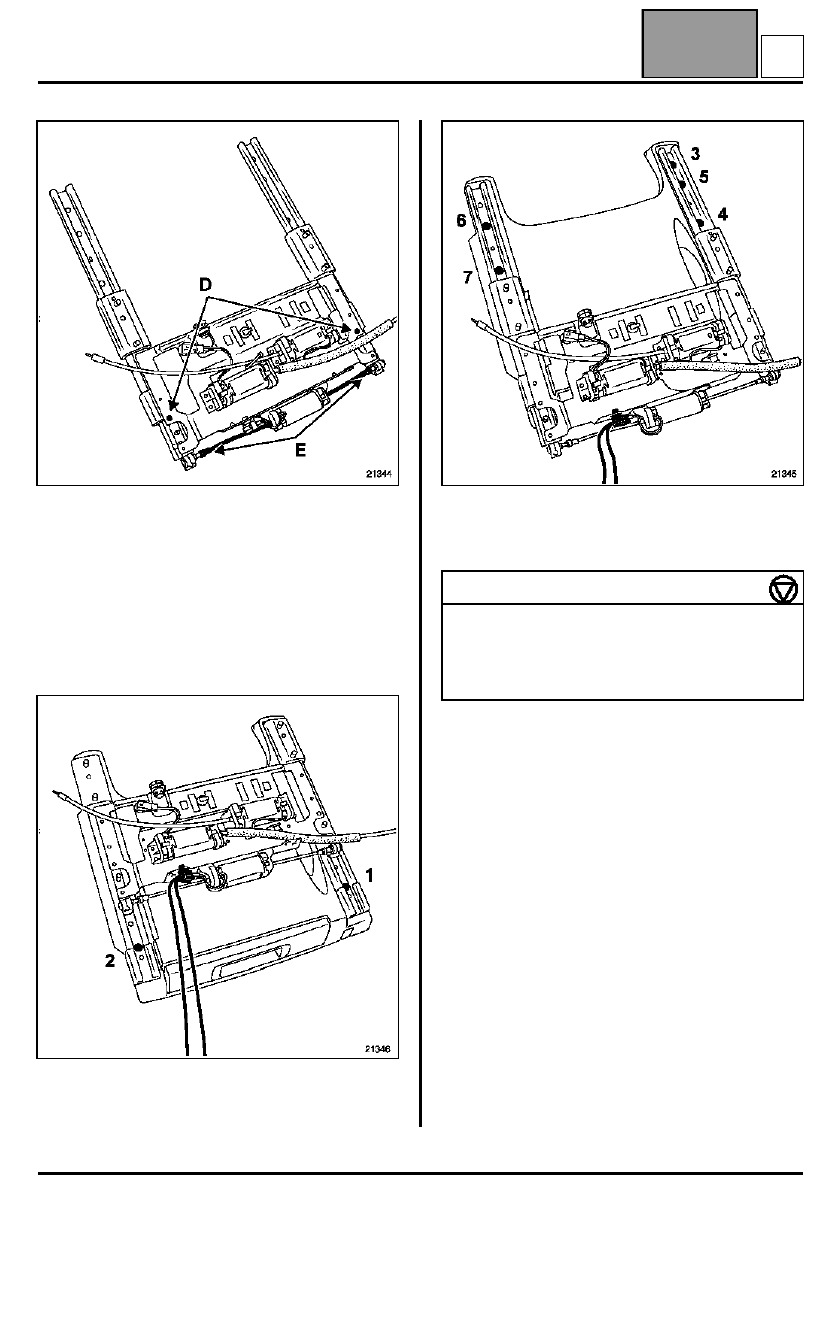

Sacar:
– los dos remaches (D),
– las dos fundas (E).

REPOSICIÓN

IMPORTANTE: respetar el orden de apriete de las
fijaciones "deslizaderas-podium".

Recular la platina del motor y atornillar en (1) y
después (2).

Avanzar al máximo la platina del motor y seguir el
orden de apriete.

PARES DE APRIETE (en N.m)

Tuercas de fijación de la deslizadera-
podium

  21

Tuercas de fijación armaduras-
deslizaderas

  21
