Renault Vel Satis. Manual - parte 398

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta trasera

72A

A

72A-5

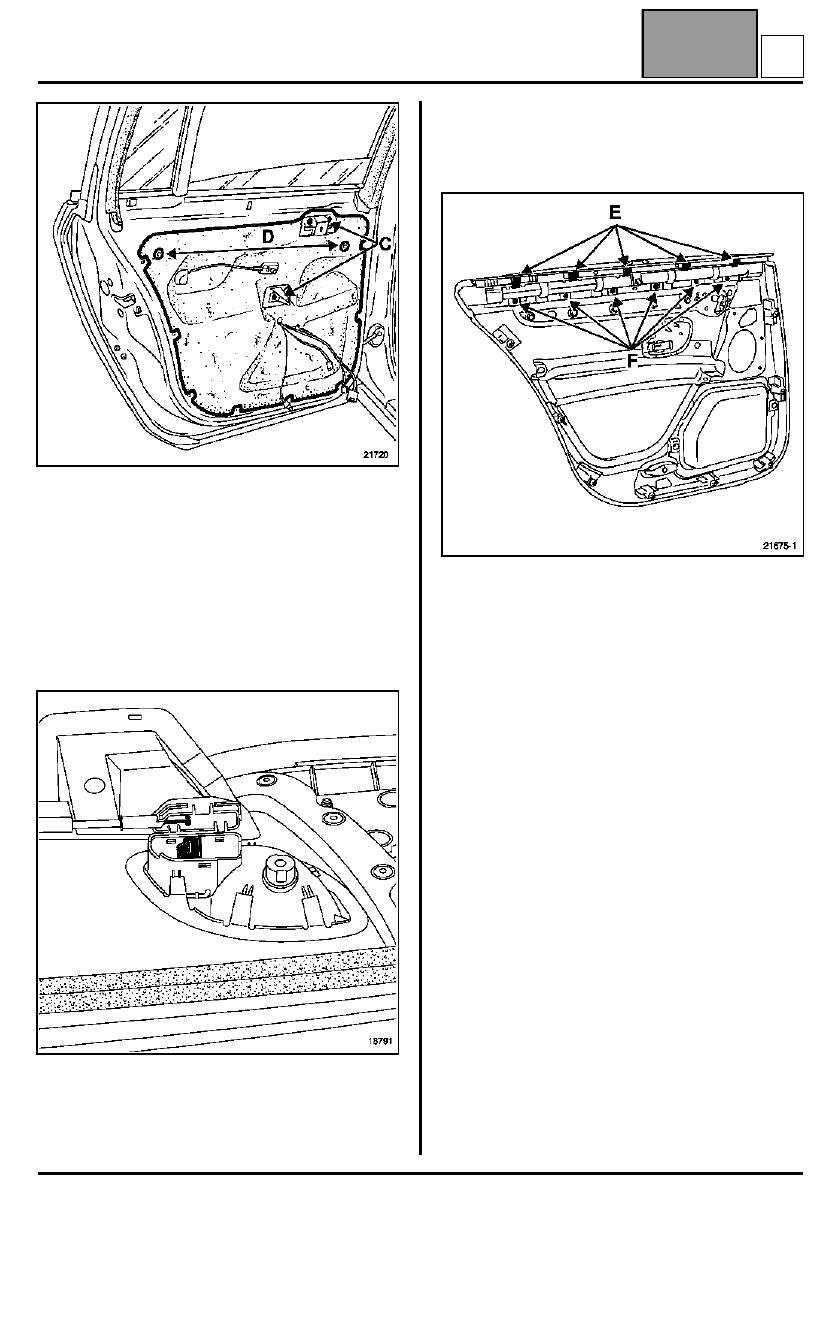

Extraer:
– los dos soportes (C),
– las dos guías (D).

Despegar cuidadosamente la película de estanquidad.

La masilla de estanquidad debe per manecer pegada a
la película.

REPOSMICIÓN

Mantener el mando de aper tura interior en posición
cerrada.

Presentar el conjunto tapa y cable en su sitio, después
encajar el conjunto.

EXTRACCIÓN DE LA CORTINA QUITASOL

NOTA: la extracción de la cortina quitasol requiere la
extracción del guarnecido de puerta.

Sacar:
– las cinco grapas (E) (parcialmente),
– las seis fijaciones (F).

B

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta trasera



72A

A

72A-6

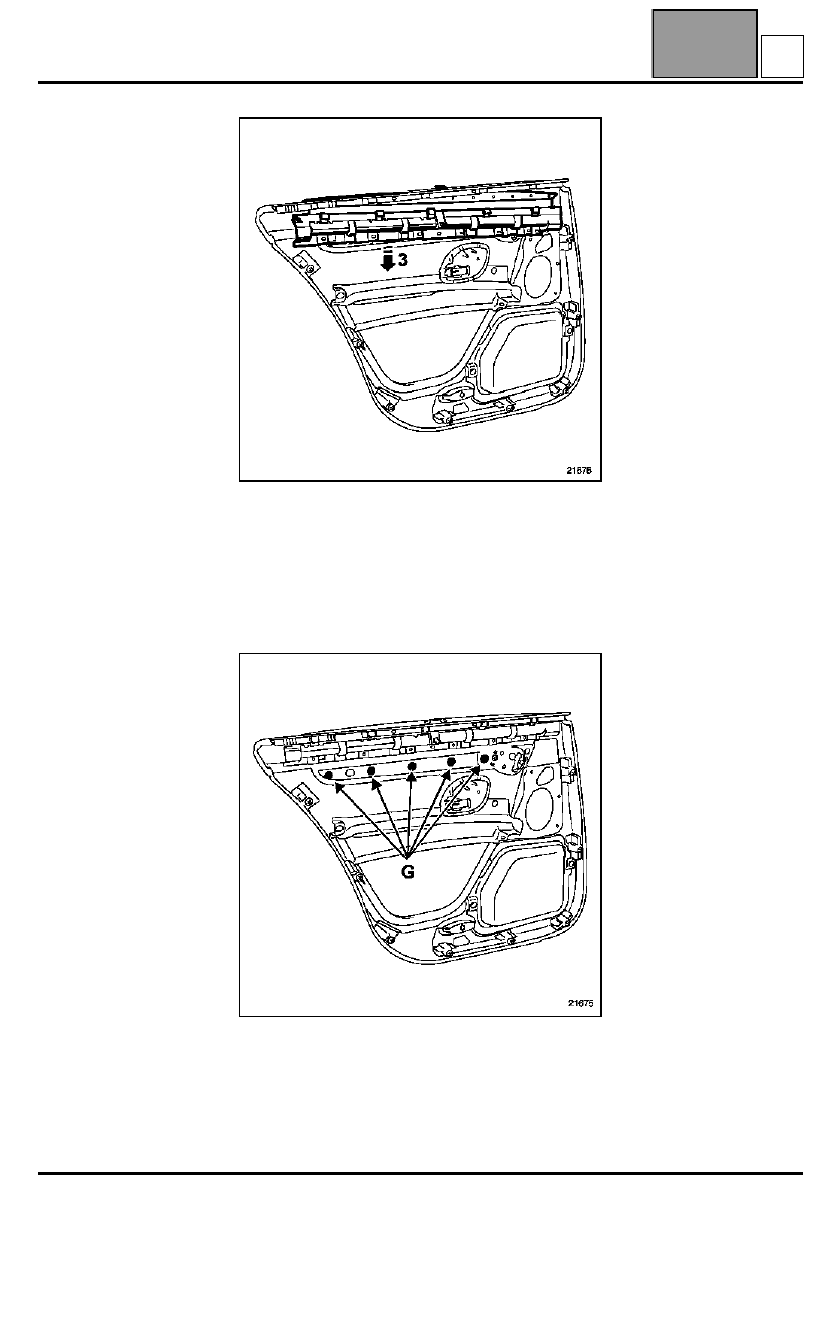

Separar ligeramente el guarnecido en la parte
superior.

Sacar el quitasol (3).

EXTRACCIÓN DEL ELEMENTO DEL GUARNECIDO

Extraer las fijaciones (G) y después retirar el elemento
del guarnecido.

A

B

GUARNECIDO DE ABRIENTES LATERALES

Embellecedores interiores del marco de la puerta delantera

72A

A

72A-7

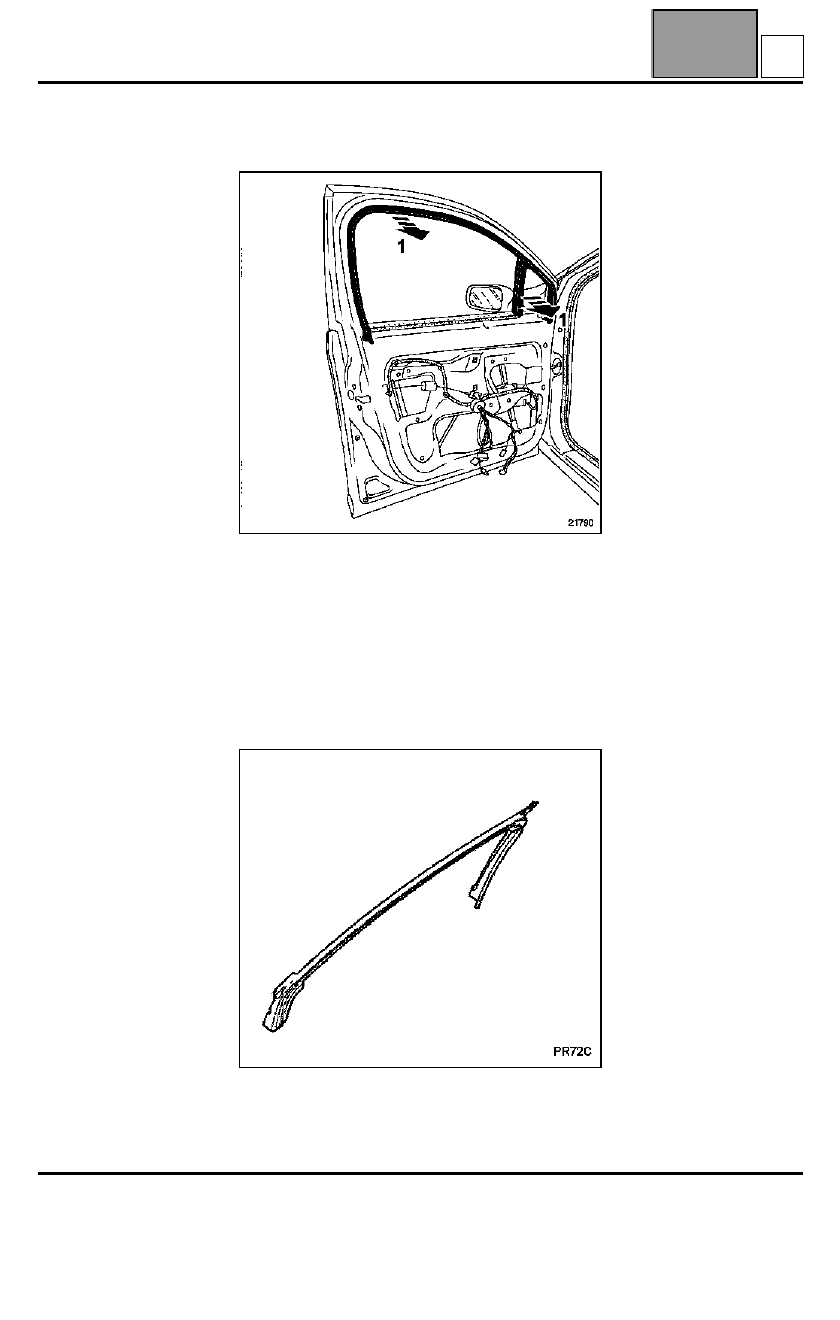

Embellecedores interiores del marco de la puerta delantera

EXTRACCIÓN

Extraer el guarnecido de la puerta (capítulo 72A.A).

Sacar el embellecedor (1).

EXTRACCIÓN DEL EMBELLECEDOR ADHESIVO

Extraer:
– los embellecedores exteriores del montante de

puerta (capítulo 56A.C),

– la junta de encuadramiento exterior

(capítulo 65A.A).

Despegar el embellecedor.

NOTA: Sustituir el embellecedor adhesivo después de
cada desmontaje.

C

GUARNECIDO DE ABRIENTES LATERALES

72A

A

72A-8

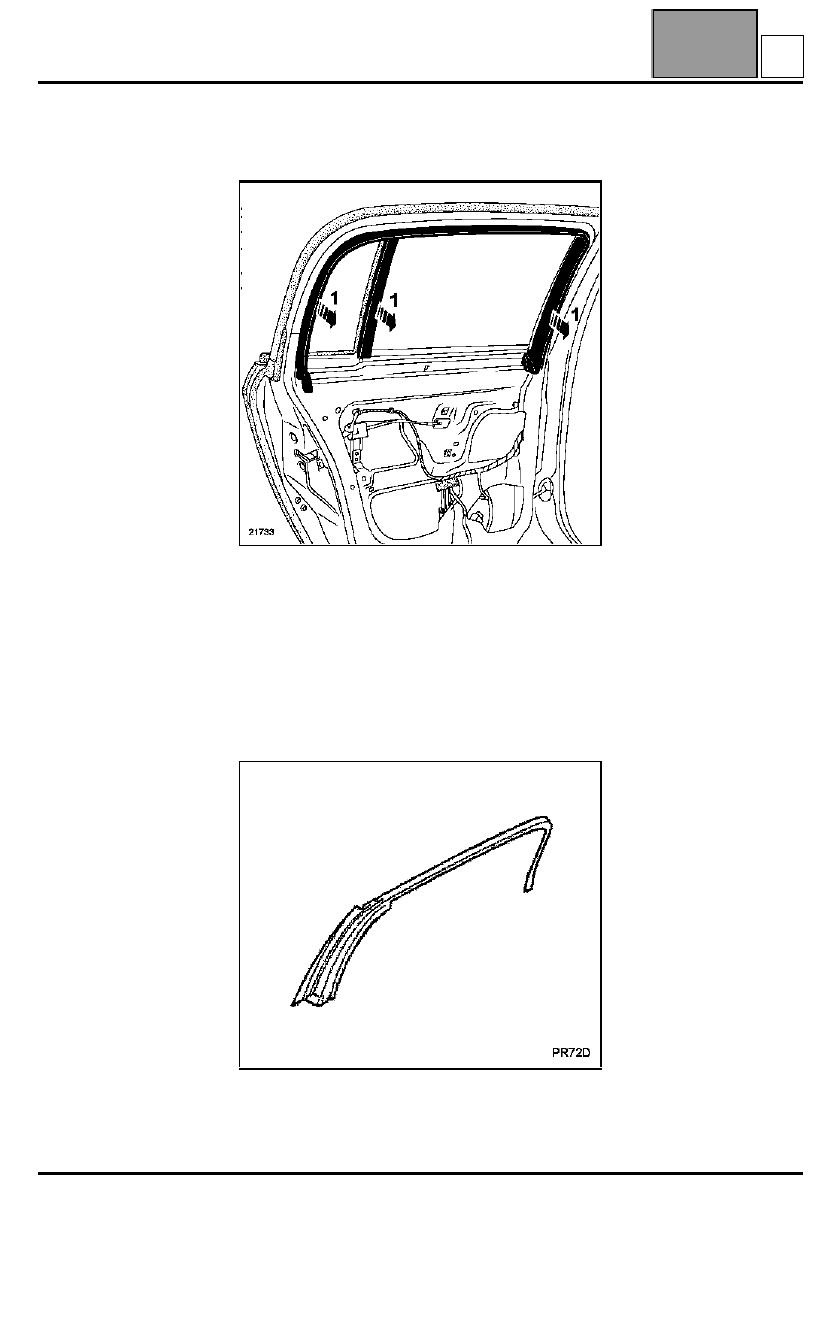

Embellecedores interiores del encuadramiento de la puerta trasera

EXTRACCIÓN

Extraer el guarnecido de la puerta (capítulo 72A.B).

Sacar el embellecedor (1).

EXTRACCIÓN DEL EMBELLECEDOR ADHESIVO

Extraer:
– los embellecedores exteriores del montante de

puerta (capítulo 56A.D),

– la junta de encuadramiento exterior

(capítulo 65A.B).

Despegar el embellecedor.

NOTA: Sustituir el embellecedor adhesivo después de
cada desmontaje.

D
