GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo

71A

A

71A-10

Guarnecido del techo

EXTRACCIÓN

Extraer:
– la junta de la puerta del maletero (parcialmente),
– las cuatro juntas del marco de puerta (en la parte

superior),

– las bandejas traseras laterales (capítulo 71A.A),
– los guarnecidos de custodia (capítulo 71A.G).

Posicionar los quitasoles hacia la entrada de la puerta.

Soltar:
– el cubre-fijación (A),
– el clip (B).

Abatir los quitasoles hacia el parabrisas y después
extraer éste (1).

IMPORTANTE: antes de comenzar la extracción del
guarnecido del techo, es imperativo bloquear el
calculador del airbag mediante el útil de diagnóstico
(para las consignas consultar el capítulo 88).

J

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo

71A

A

71A-11

Extraer los montantes del parabrisas
(capítulo 71A.D).

Desconectar los diferentes conectores.

Extraer las fijaciones superiores de la cortinilla
quitasol trasera (ver a continuación).

Presionar en el clip (2) y sacar la grapa (3).

Mediante el útil Car. 1597, soltar las grapas de las
asas de sujeción (C).

J

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo

71A

A

71A-12

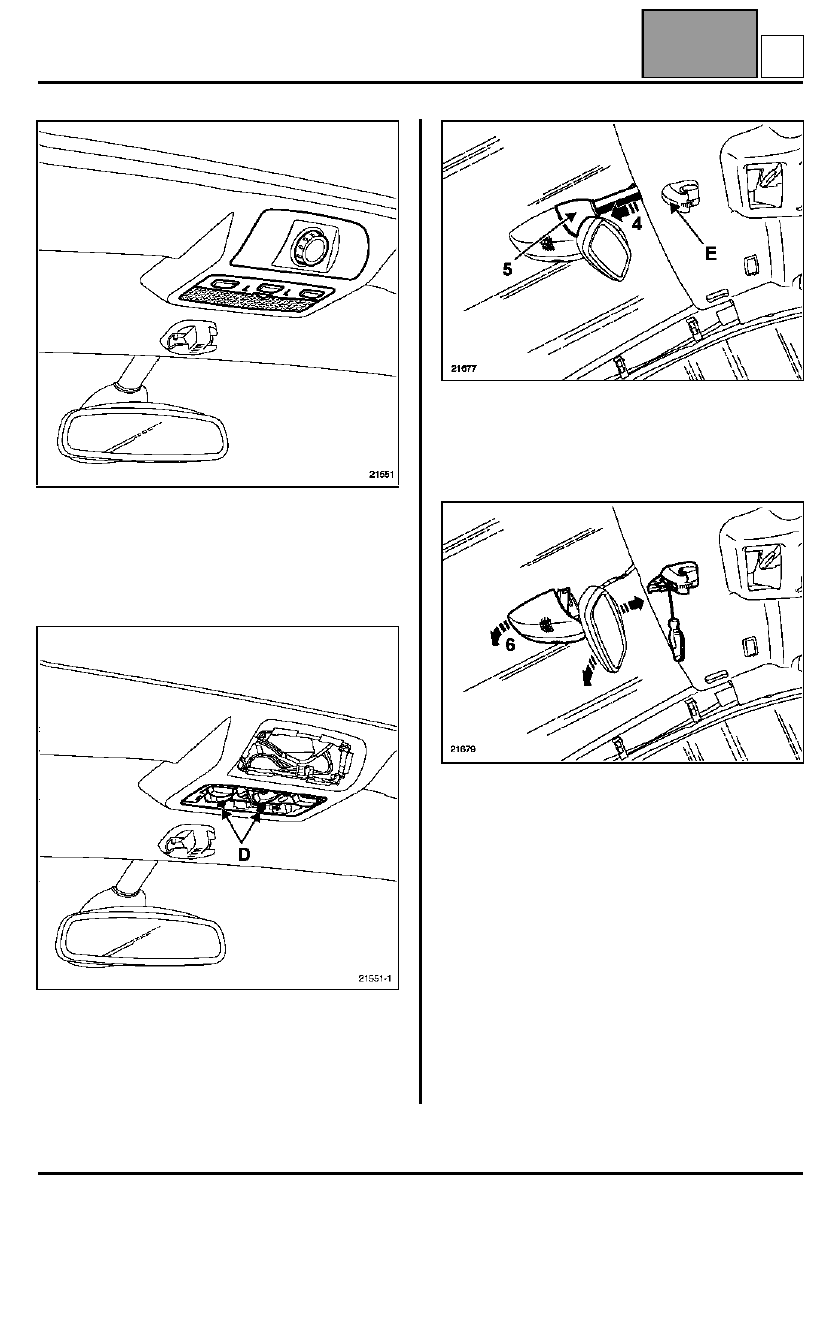

Extraer el botón de mando del techo solar (si está
equipado).

Retirar :
– la junta de encuadramiento del techo solar,

– la tapa del plafonier, para acceder a los clips (D).

Desconectar los diferentes conectores.

Retirar el plafonier.

Sacar:
– la coquilla superior (4), ejercer una presión en (5) y

después retirar ésta,

– el cubre-fijación (E).

Sacar la coquilla inferior (6).

Con un destornillador plano, sacar el soporte central
del quitasol.

Desconectar el conector del contactor (si está
equipado).

J

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo

71A

A

71A-13

Abatir los respaldos de los asientos y soltar el
guarnecido por la puer ta del maletero.

REPOSICIÓN

Introducir el guarnecido por la puer ta del maletero,
centrar éste colocando las asas de sujeción.

Terminar la reposición en el sentido inverso de la
extracción.

La continuación de las operaciones requiere dos
operarios

J
