ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Motores del asiento

75A

75A-5

Motores del asiento

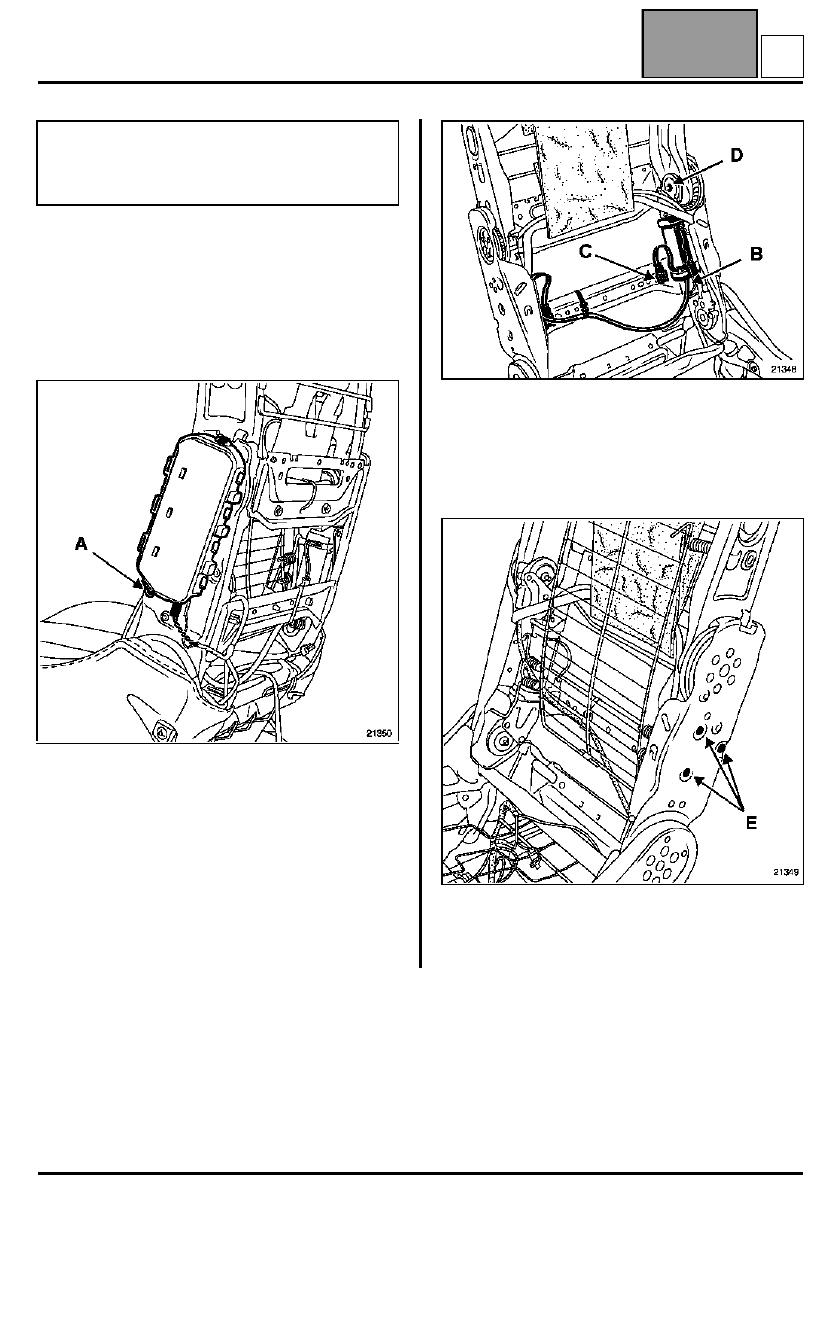

EXTRACCIÓN DE LOS MOTORES DE LA PARTE
SUPERIOR E INFERIOR DEL RESPALDO

Extraer:
– el asiento (capítulo 75A.A) (respetar las reglas de

seguridad),

– el guarnecido del respaldo (capítulo 77A.A),

– el remache (A) y después liberar el airbag.

Soltar:
– la funda (B),
– el conector de la grapa (C).

Sacar la arandela (D) y retirar el eje.

Extraer los tres remaches (E), y después liberar
ligeramente el motor hacia abajo para acceder a los
dos remaches inferiores.

IMPORTANTE: antes de extraer los motores, se
aconseja memorizar el sentido de montaje para
evitar cualquier inversión durante la reposición
(ejemplo: salida de las alimentaciones).

C

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Motores del asiento

75A

75A-6

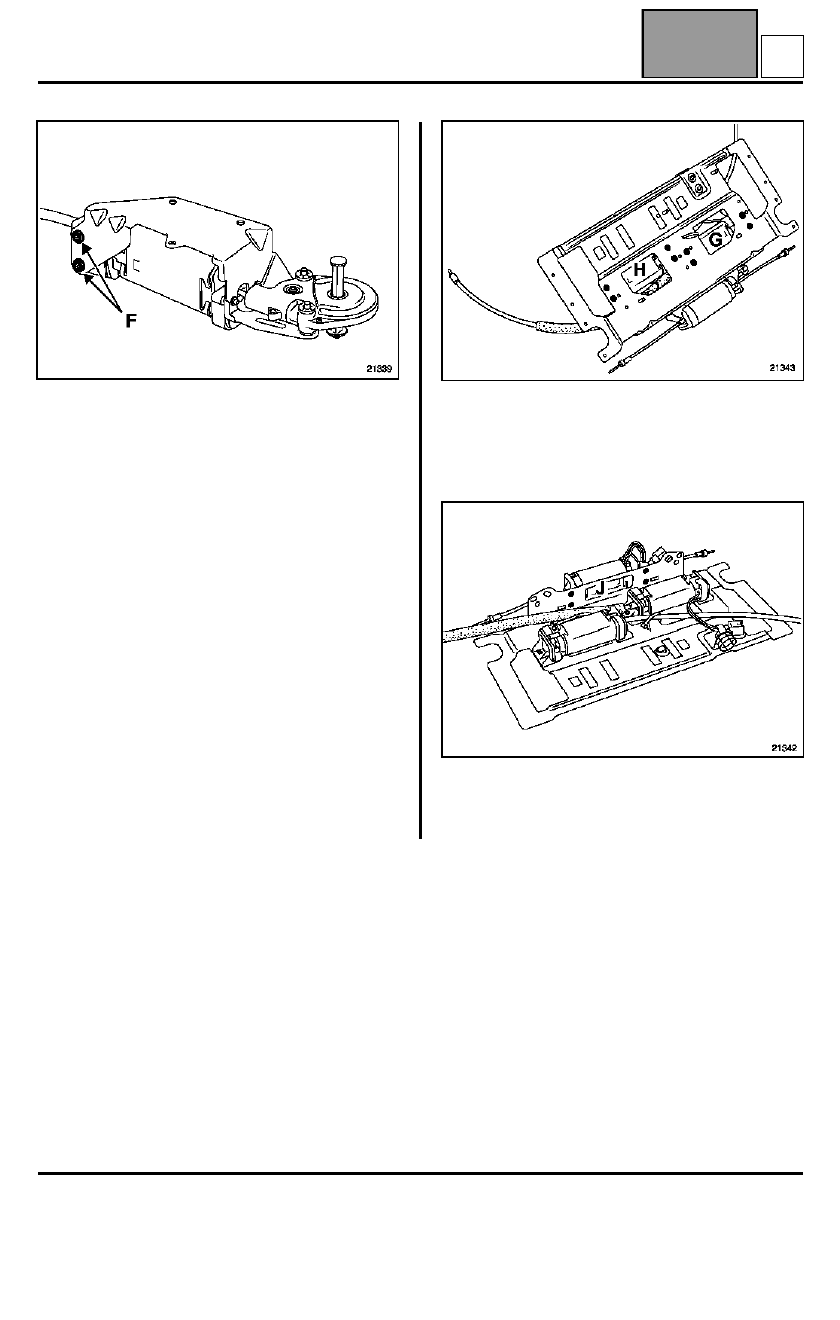

Extraer los remaches (F); sacar el motor y después
liberar el soporte.

REPOSICIÓN

Posicionar el conjunto "soporte-engranaje" en la
armadura y después colocar el motor en el soporte.

NOTA: los remaches (F) deben montarse en el sentido
inverso (cabeza lado soporte de plástico).

PARTICULARIDADES DE LOS MOTORES DE LA
PLATINA

EXTRACCIÓN

Extraer:
– el asiento (capítulo 75A.A), (respetar las reglas de

seguridad),

– el guarnecido del respaldo y del asiento

(capítulo 77A),

– la armadura del asiento (capítulo 75A.B),
– los dos remaches de la platina.

– los remaches (G); sacar el motor de reglaje en altura,
– los remaches (H) y retirar el motor de reglaje de las

rodillas,

– los remaches (J); sacar el motor de la deslizadera.

C

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

76A

A

76A-1

176A

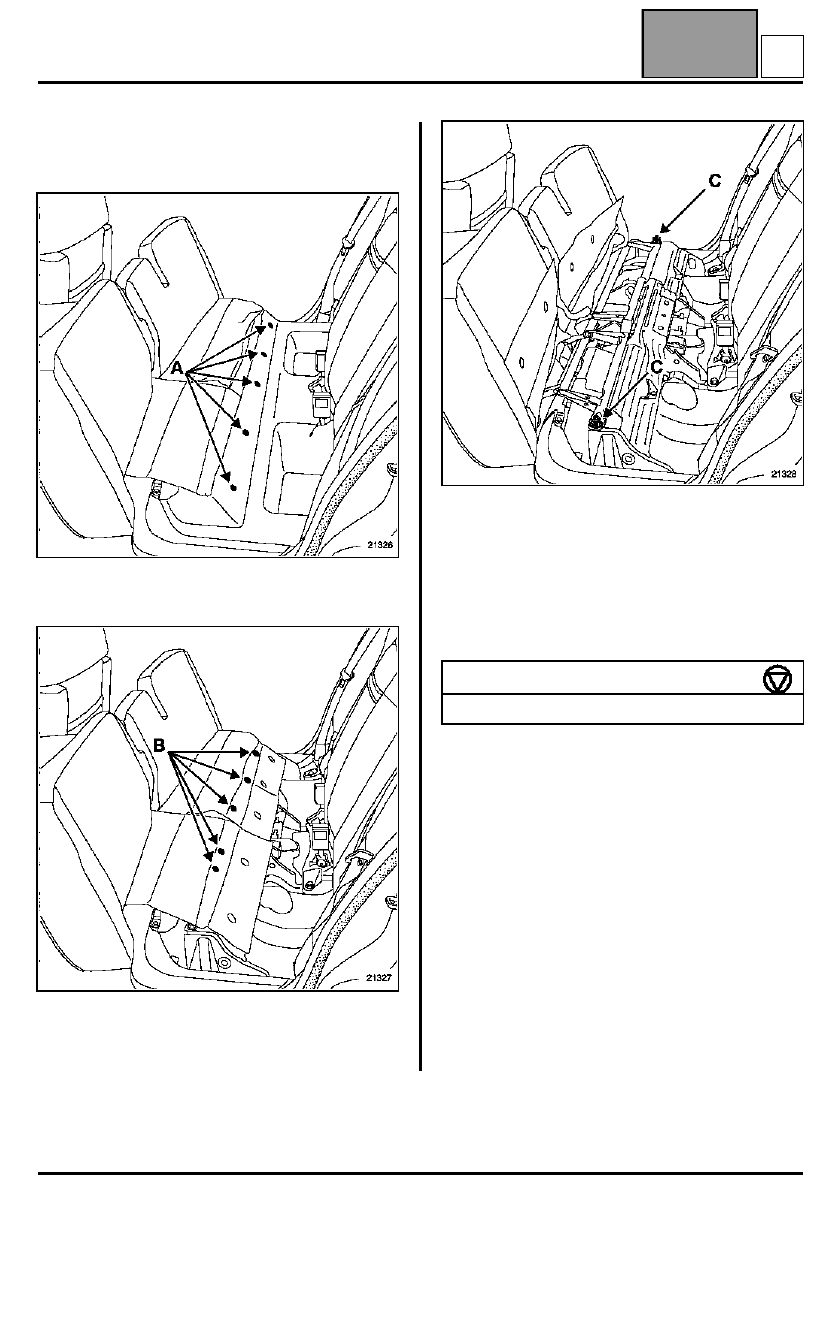

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Asiento completo 1/3 - 2/3

EXTRACCIÓN

Bascular las dos banquetas del asiento.

Extraer los clips (A) y sacar el guarnecido.

Extraer los clips (B).

Sacar parcialmente el guarnecido.

Quitar los tornillos (C) y sacar la banqueta del asiento
(entre dos operarios).

REPOSICIÓN (entre dos operarios)

Proceder en el sentido inverso de la extracción.

PAR DE APRIETE (en N.m)

Tuercas de fijación del asiento

  44

A

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

76A

A

76A-2

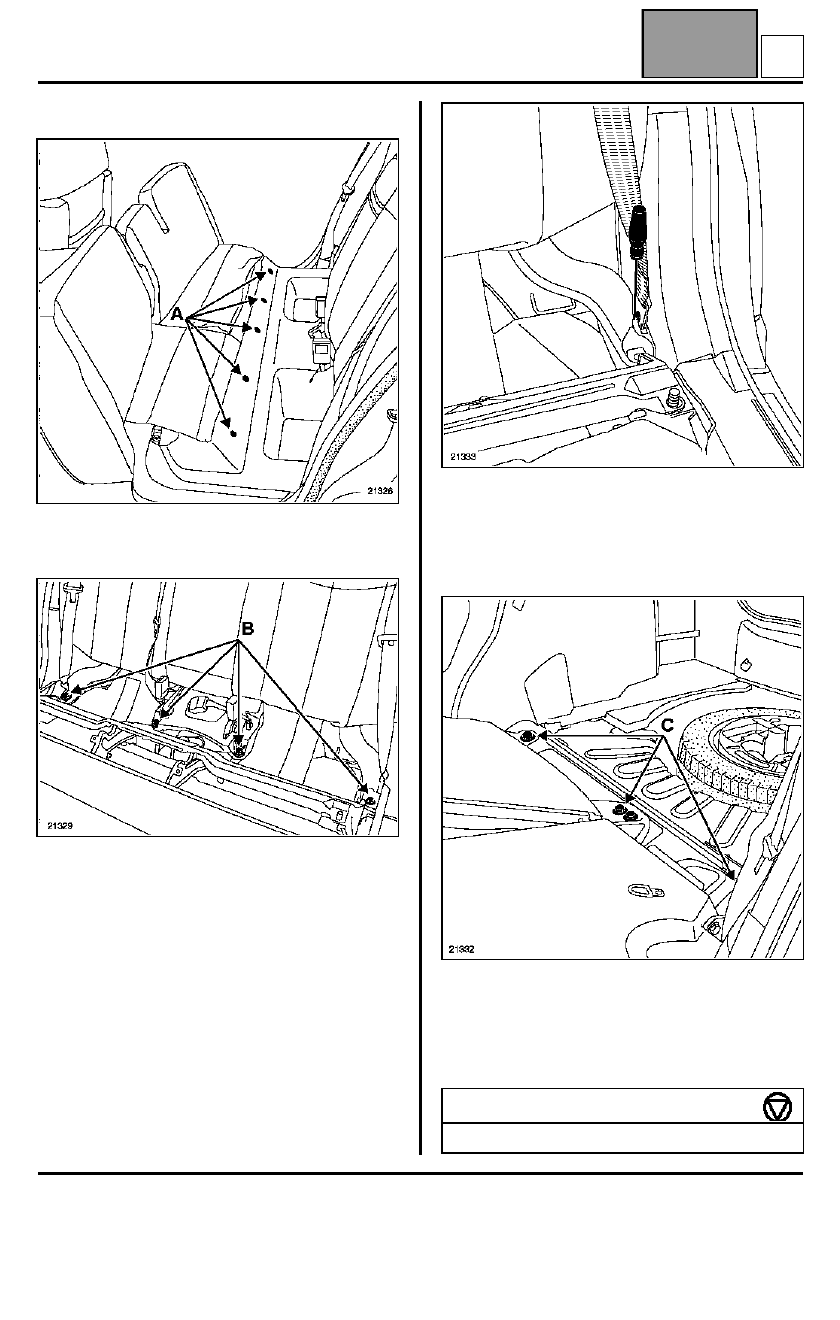

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Respaldo completo 1/3 - 2/3

EXTRACCIÓN

Extraer:
– los clips (A) y sacar el guarnecido,

– las fijaciones (B).

Mediante un destornillador pequeño, soltar los
cinturones de seguridad.

Bascular los respaldos y liberar la moqueta del
maletero.

Extraer las fijaciones (C) y retirar el respaldo (entre
dos operarios).

REPOSICIÓN (dos operarios)

PAR DE APRIETE (en N.m)

Fijaciones del respaldo

  44
