GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del cojín

77A

A

77A-5

REPOSICIÓN

ATENCIÓN: antes de realizar el montaje del
guarnecido del asiento en la espuma, verificar que las
bandas de velcro queden bien pegadas en la espuma.

Particularidades de la reposición del guarnecido
sobre la espuma

1 Alinear la parte trasera del guarnecido con el borde

de la espuma.

2 Grapar los velcros laterales (parte trasera).
3 Recubrir el guarnecido en la parte delantera y lateral

(sujetando la parte trasera para tensar el
guarnecido).

4 Grapar el velcro central.

ADAPTACIÓN DE LA PIEZA DEL ALMACÉN DE
PIEZAS DE RECAMBIO PARA LA SUSTITUCIÓN
DE LA ESPUMA DEL COJÍN DE UN ASIENTO
MANUAL

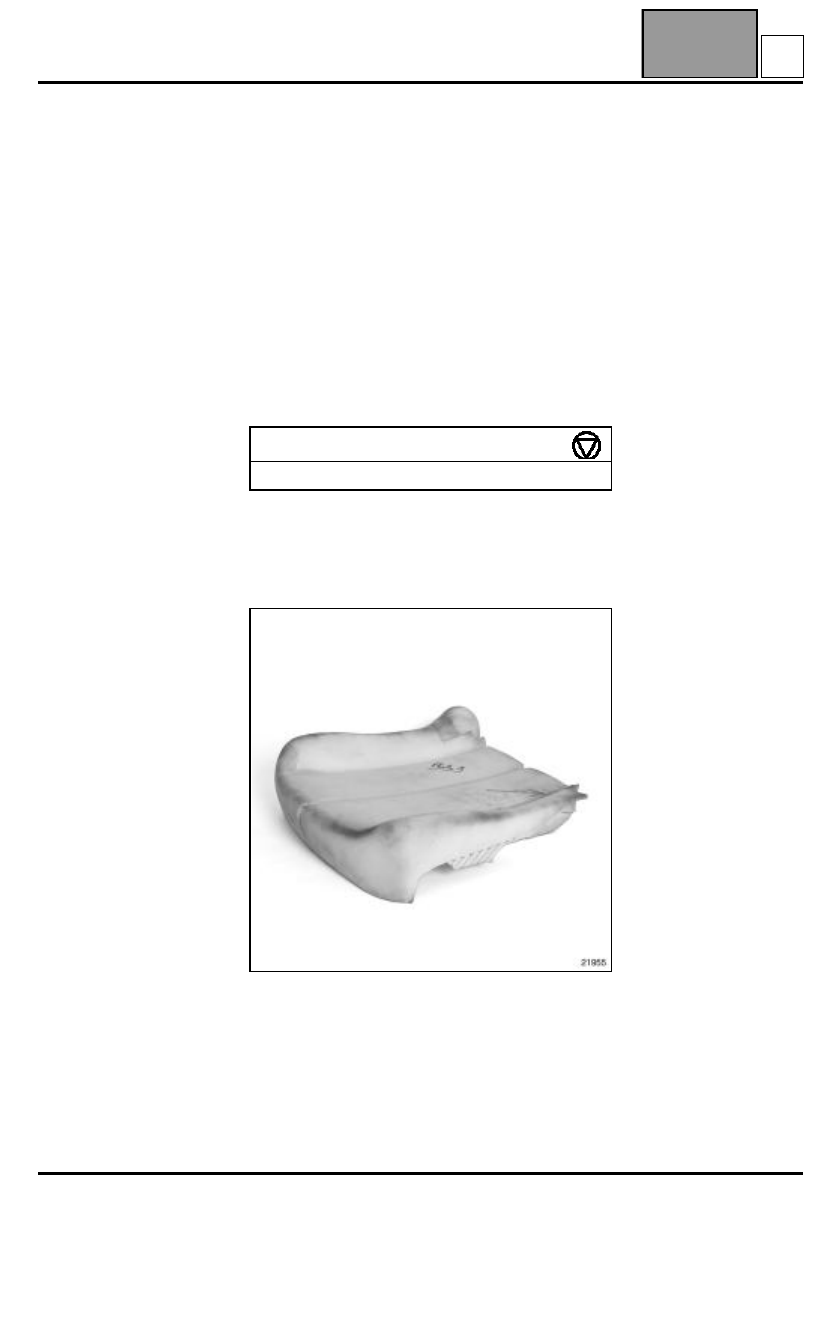

En la sustitución de la espuma del cojín de un asiento
manual, recortar la espuma según el marcado previo
(ilustración anterior).

PAR DE APRIETE (en N.m)

Pretensor del cinturón

  21

B

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecidos de asientos

78A

A

78A-1

178A

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecidos de asientos

EXTRACCIÓN

Extraer el asiento completo (capítulo 76A.A).

Guarnecido del cojín 1/3

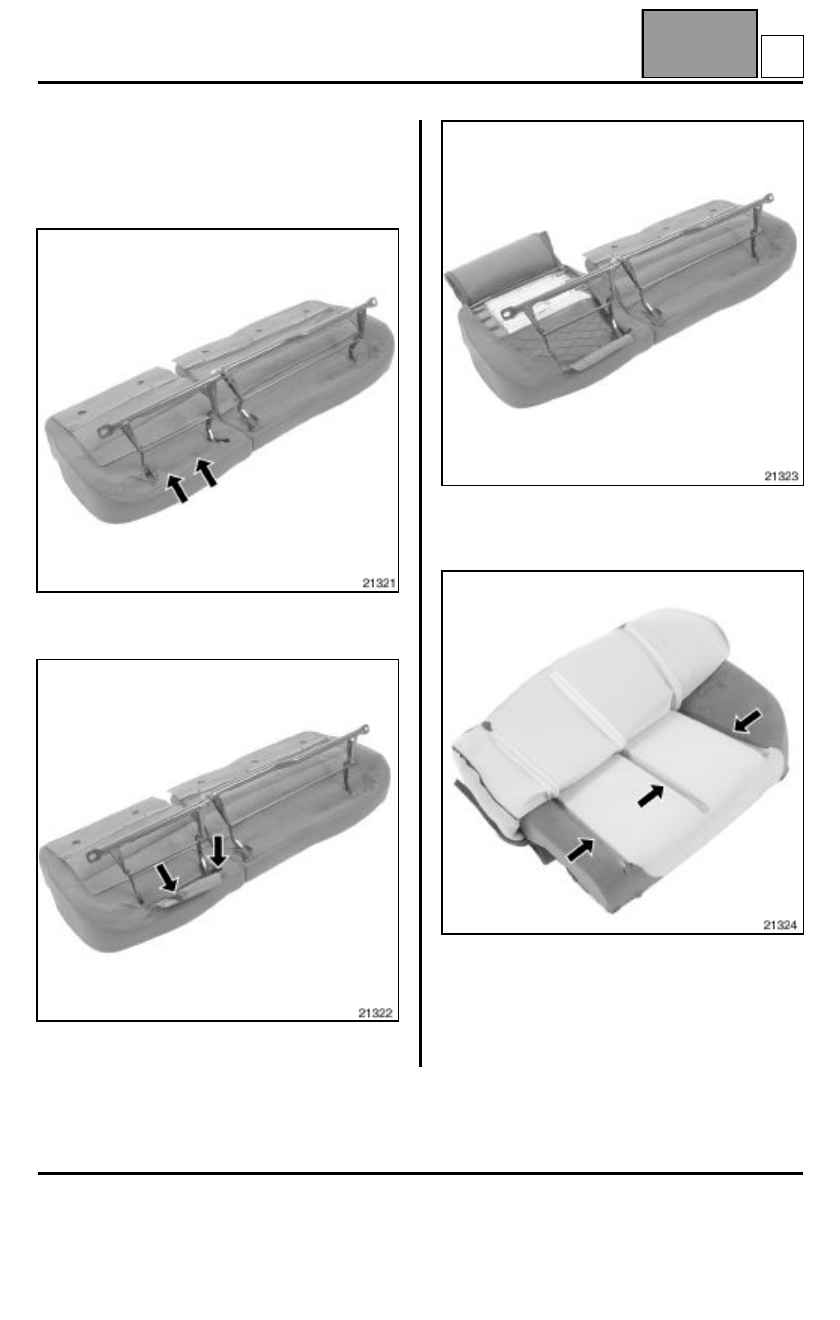

Extraer los dos clips y soltar el guarnecido.

Abrir los dos cierres con deslizadera.

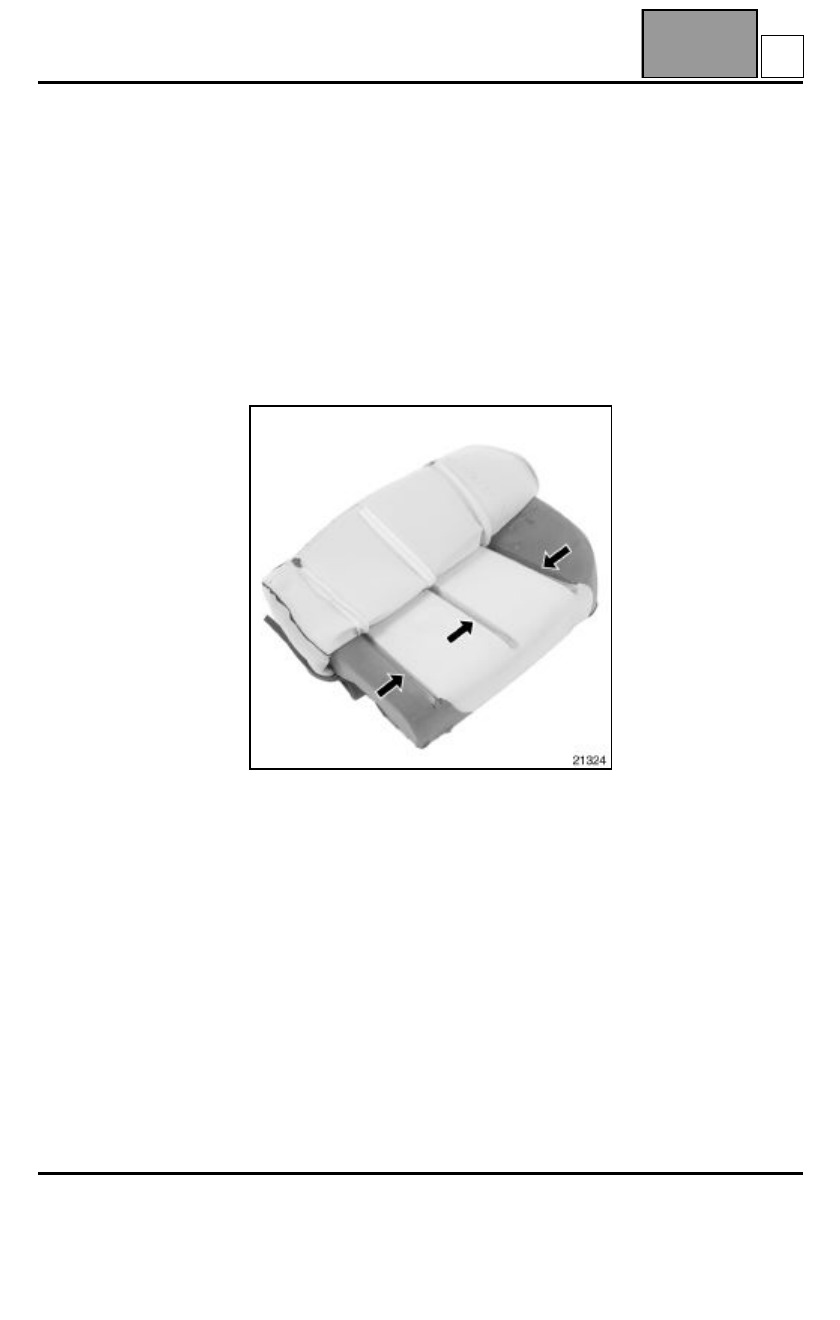

Sacar el conjunto "guarnecido-espuma" de la
armadura.

ATENCIÓN: al separar el "guarnecido-espuma",
sujetar las bandas de velcro.

NOTA: el desvestido del asiento 2/3 es idéntico al del
asiento 1/3.

A

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecidos de asientos

78A

A

78A-2

REPOSICIÓN

Particularidades de la reposición del guarnecido
sobre la espuma

1 Alinear la parte trasera del guarnecido con el borde

de la espuma.

2 Grapar los velcros laterales (parte trasera).
3 Recubrir el guarnecido en la parte delantera y lateral

(sujetando la parte trasera para tensar el
guarnecido).

4 Grapar el velcro central.

NOTA: la cremallera se cierra mediante el útil
(Car. 1558), (ver generalidades, capítulo 05B).

Antes de realizar el montaje del guarnecido, verificar
que las bandas de velcro queden bien pegadas.

Proceder en el sentido inverso de la extracción.

A

GUARNECIDO DE ASIENTOS TRASEROS

Guarnecido del respaldo

78A

A

78A-3

Guarnecido del respaldo

EXTRACCIÓN

NOTA: el desguarnecido del respaldo 1/3 es idéntico
al del respaldo 2/3.

Extraer el respaldo completo (capítulo 76A.B).

Abrir parcialmente la cremallera del guarnecido 1/3.

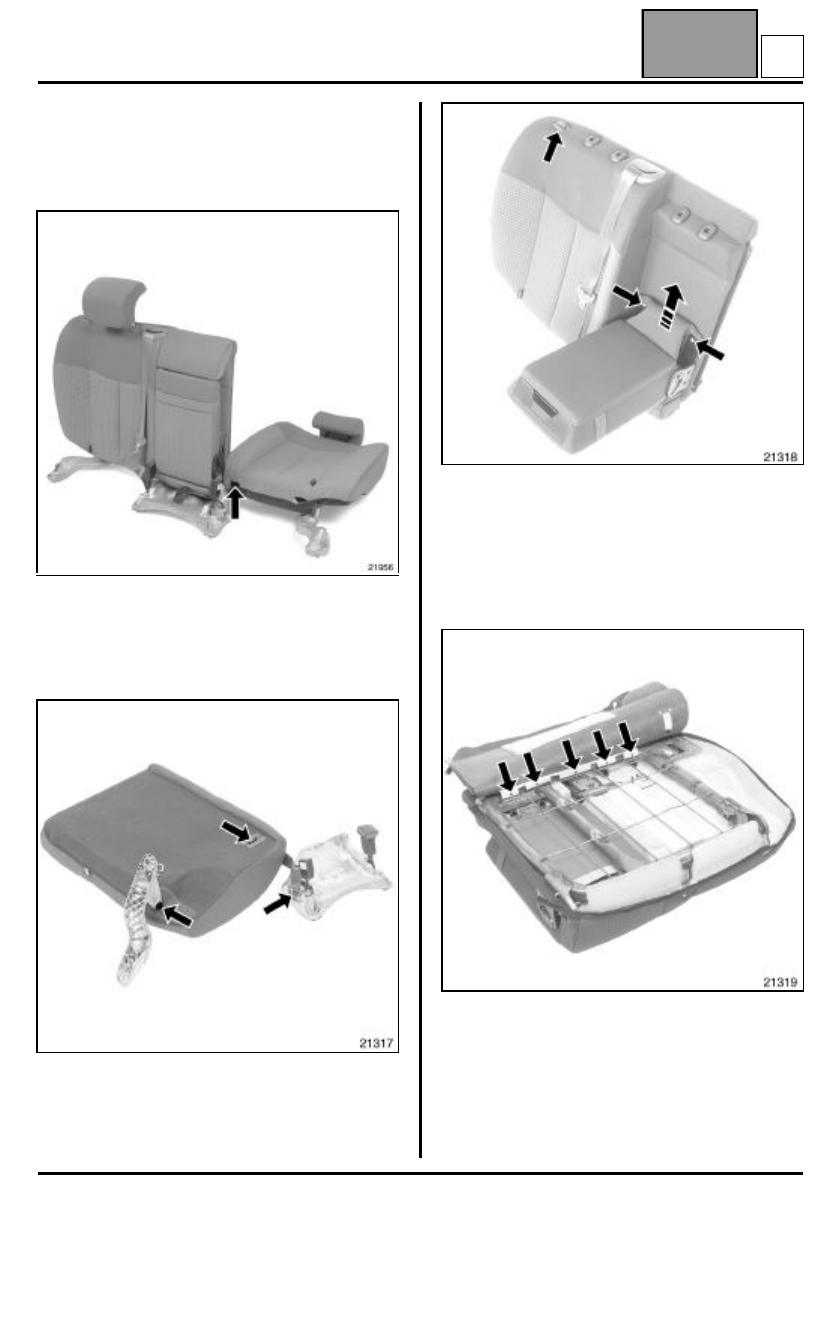

Extraer la fijación de los dos respaldos.

Separar el respaldo 1/3 del respaldo 2/3.

Extraer:
– la tapa del cerrojo,
– la fijación y el soporte lateral del respaldo,
– la fijación y el pedúnculo del cinturón,
– la anilla de amarre.

Extraer los dos remaches.

Sacar el apoyacodos.

Soltar la tapa del botón de desbloqueo del respaldo.

Extraer las fijaciones de la banda lateral.

Abrir el cierre de deslizadera.

Sacar parcialmente el guarnecido.

Cortar las cinco grapas de la banda de retención.

Soltar las guías del apoyacabezas (por el interior).
