PROTECCIONES EXTERIORES

Paragolpes trasero

55A

A

55A-6

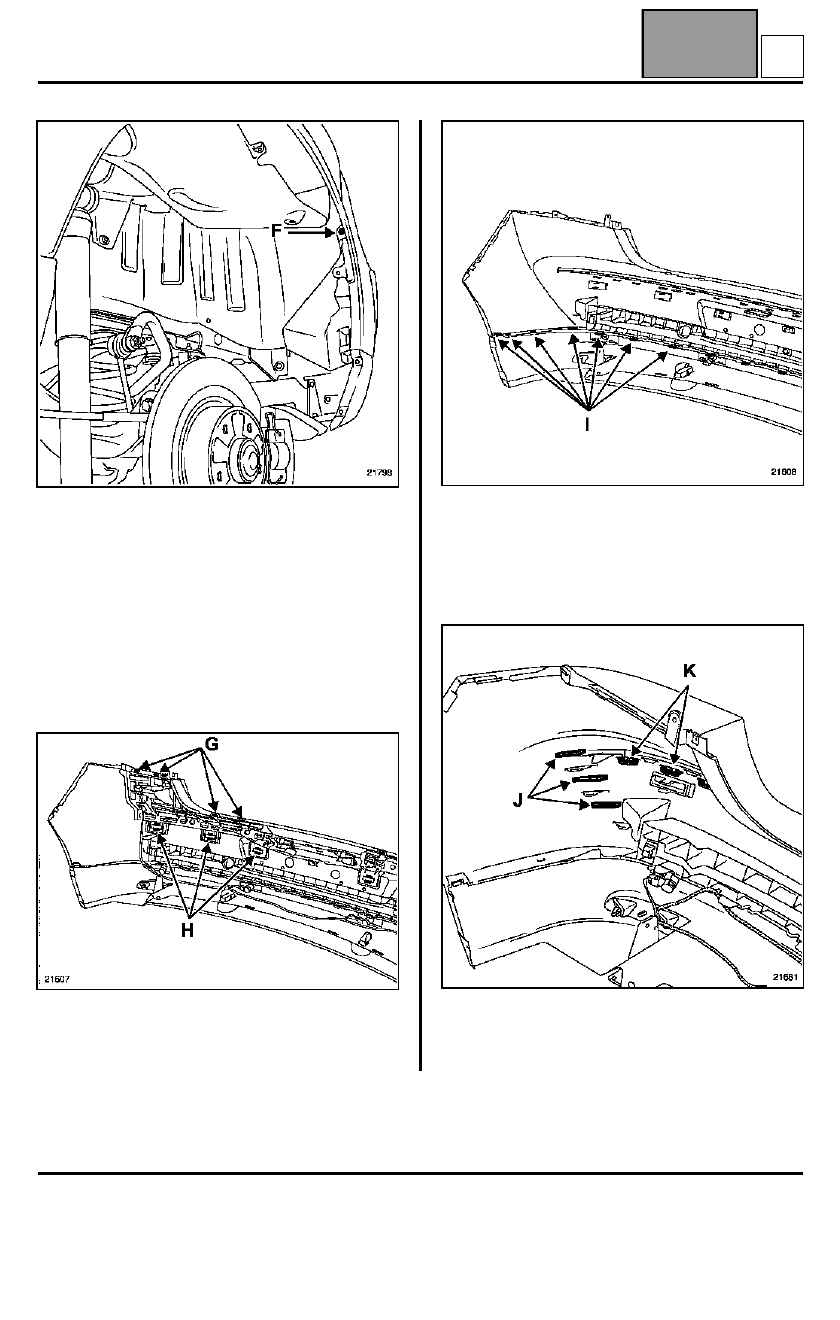

Quitar el tornillo interior lateral (F) y después sacar
parcialmente el paragolpes.

Desconectar el conector de alimentación de
iluminadores de matrícula y de ayuda al aparcamiento
(si está equipado).

DESVESTIDO

Extraer el cableado interior.

Desoldar la parte superior del absorbedor (G).

Soltar la parte inferior (H).

Sacar las fijaciones (I) después extraer el
embellecedor inferior.

EXTRACCIÓN DEL BURLETE

ATENCIÓN: para extraer el burlete, será necesario
esmerilar las lengüetas (J) y después soltar las
fijaciones (K).

B

PROTECCIONES EXTERIORES

Paragolpes trasero

55A

A

55A-7

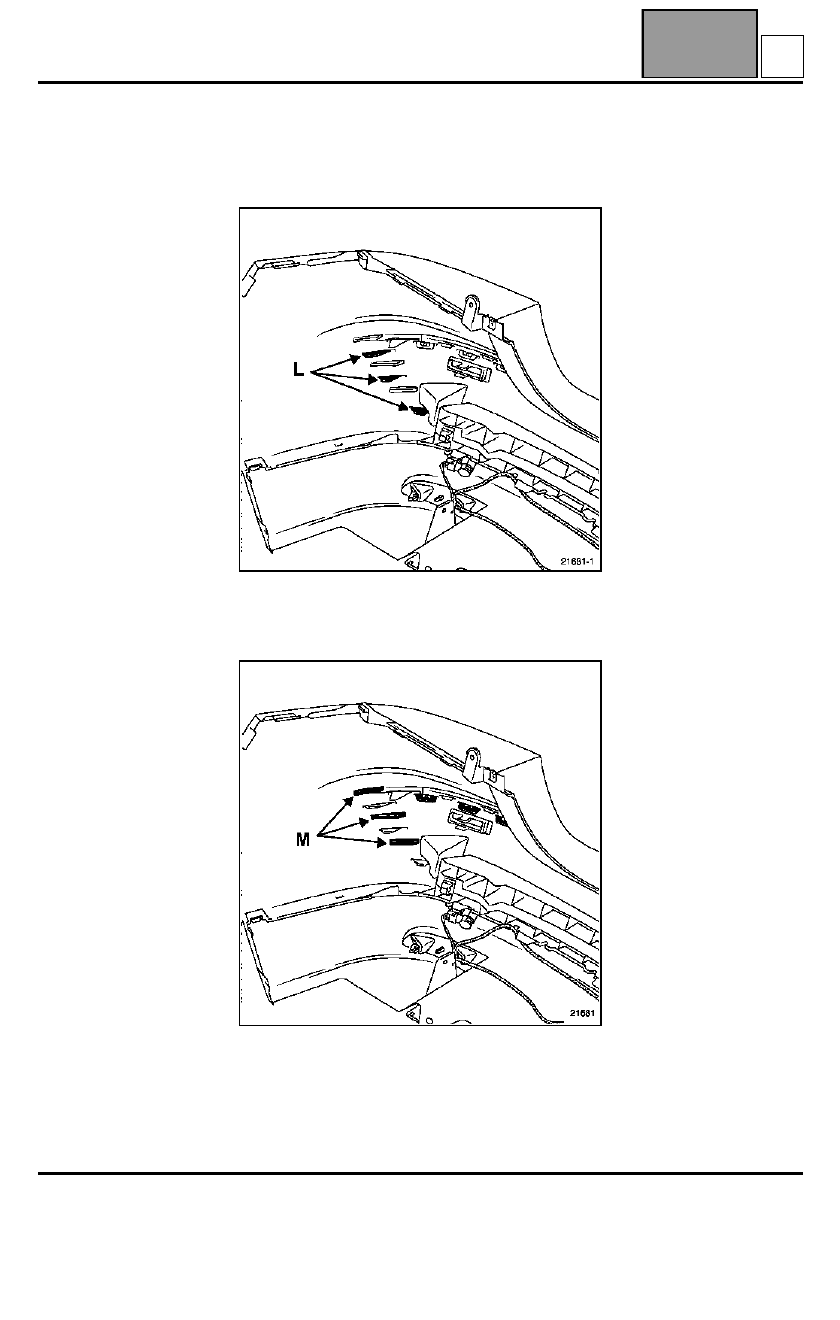

REPOSICIÓN DEL BURLETE

NOTA: el método siguiente es aplicable durante una
extracción - reposición del burlete.

IMPORTANTE: con el fin de reforzar la sujeción del
burlete sobre el paragolpes, soldar o grapar (grapa
nariz de cerdo) las tres lengüetas (L).

ATENCIÓN: en la sustitución del burlete, soldar o
grapar (grapa nariz de cerdo) solamente las tres
lengüetas (M).

B

PROTECCIONES EXTERIORES

Molduras de protección laterales

55A

A

55A-8

Molduras de protección laterales

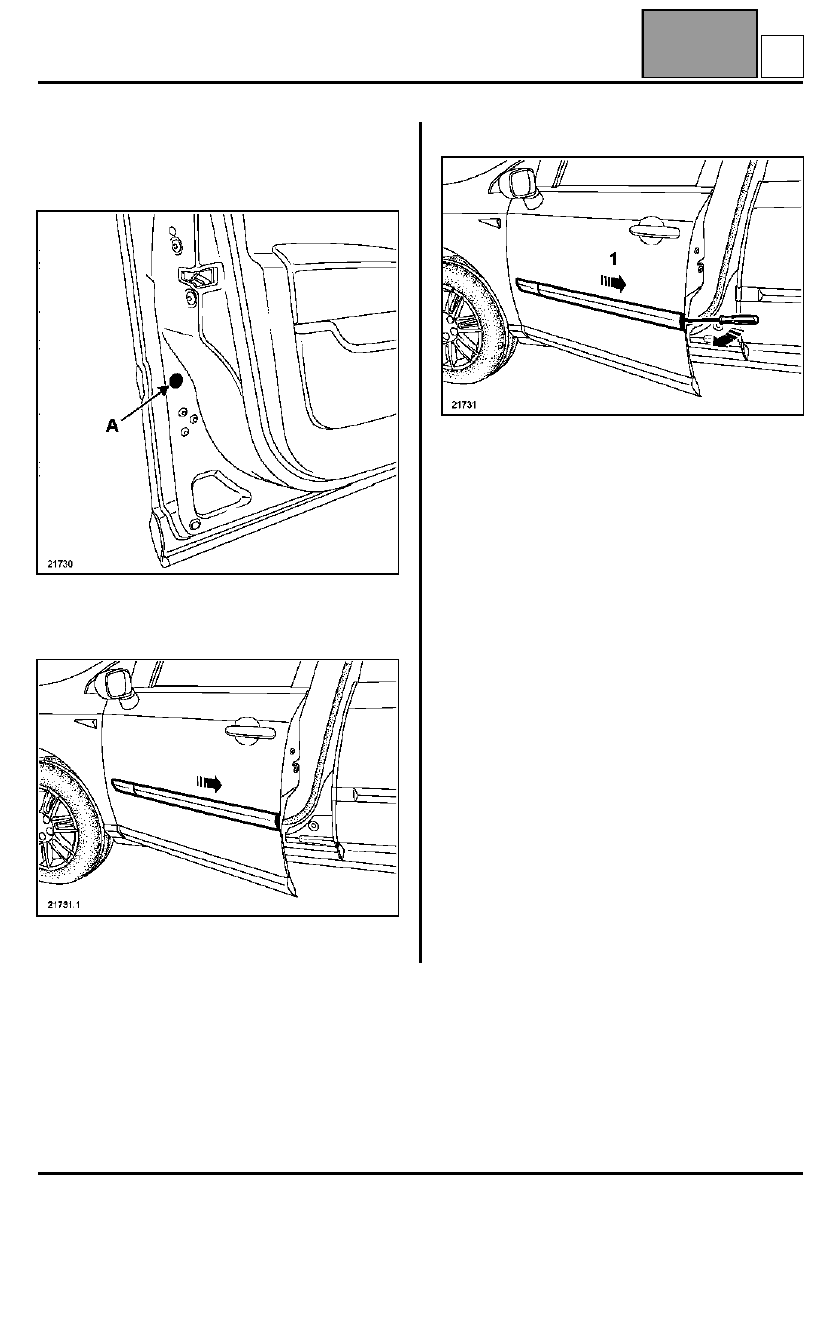

EXTRACCIÓN DE LAS MOLDURAS DE LA PUERTA
DELANTERA

Primer método

Extraer el obturador (A) y después mediante un
destornillador, presionar en el espolón de bloqueo.

Sacar la moldura hacia la parte trasera del vehículo.

Segundo método

Proteger el canto de la puerta (cinta de enmascarar).

Insertar el útil (Car. 1597) después ejercer una presión
sobre el útil, con el fin de sacar la moldura (1).

C

PROTECCIONES EXTERIORES

Molduras de protección laterales

55A

A

55A-9

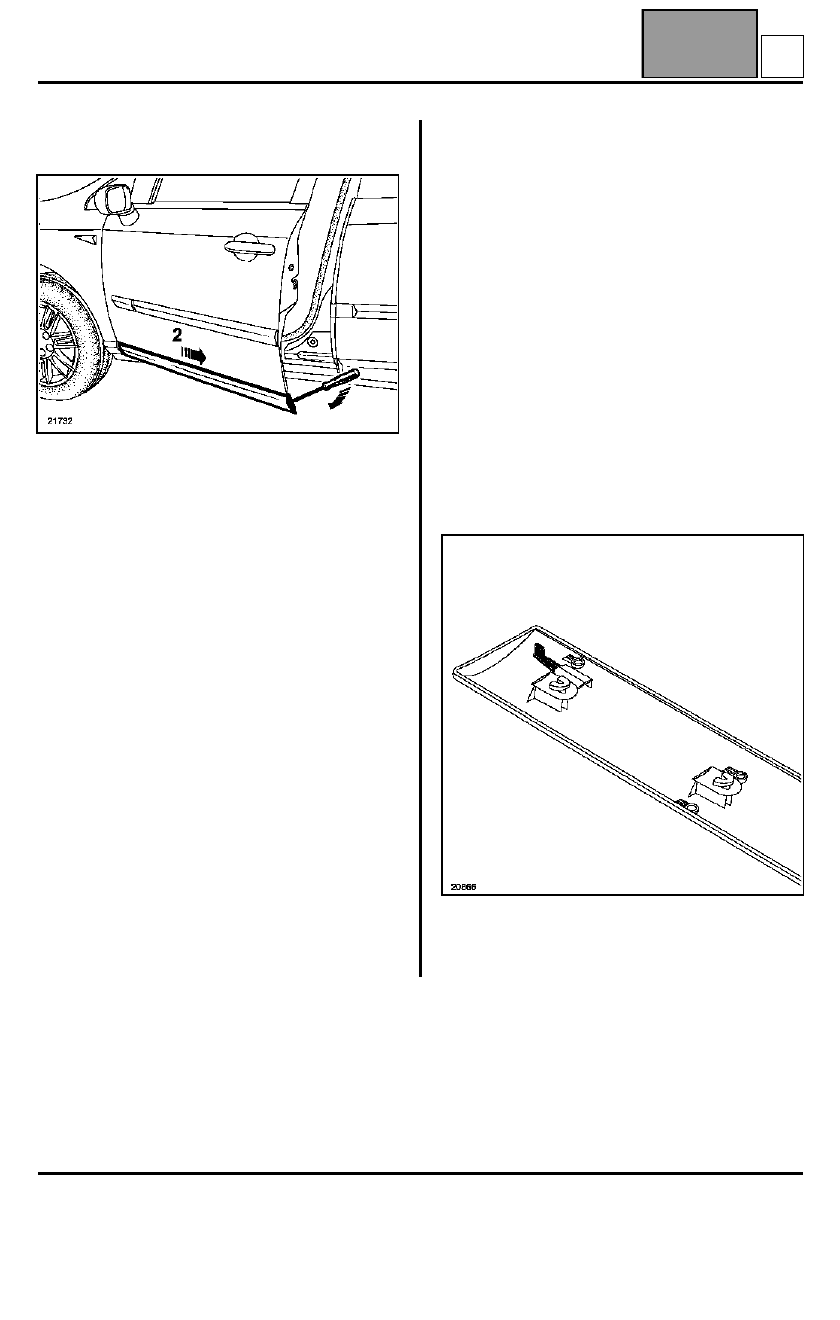

EXTRACCIÓN DE LA MOLDURA INFERIOR DE LA
PUERTA DELANTERA

Insertar el útil (Car. 1597) y después ejercer una
presión sobre el útil, con el fin de sacar la moldura (2).

Sacar la junta de estanquidad del canto inferior de la
puerta.

EXTRACCIÓN DE LA MOLDURA SUPERIOR DE LA
PUERTA TRASERA

NOTA: utilizar uno de los dos métodos de extracción
de la moldura de la puerta delantera.

El obturador y el orificio de acceso al espolón de
bloqueo se encuentran en la parte delantera de la
puerta trasera.

Hacer deslizar la moldura hacia la parte delantera del
vehículo.

EXTRACCIÓN DE LA MOLDURA INFERIOR DE LA
PUERTA TRASERA

El método sigue siendo el mismo que el de la moldura
de la puerta delantera.

REPOSICIÓN

IMPORTANTE: antes de colocar las molduras, será
necesario sacar ligeramente los espolones de
bloqueo.
