PROTECCIONES EXTERIORES

Rejilla de calandra

55A

A

55A-10

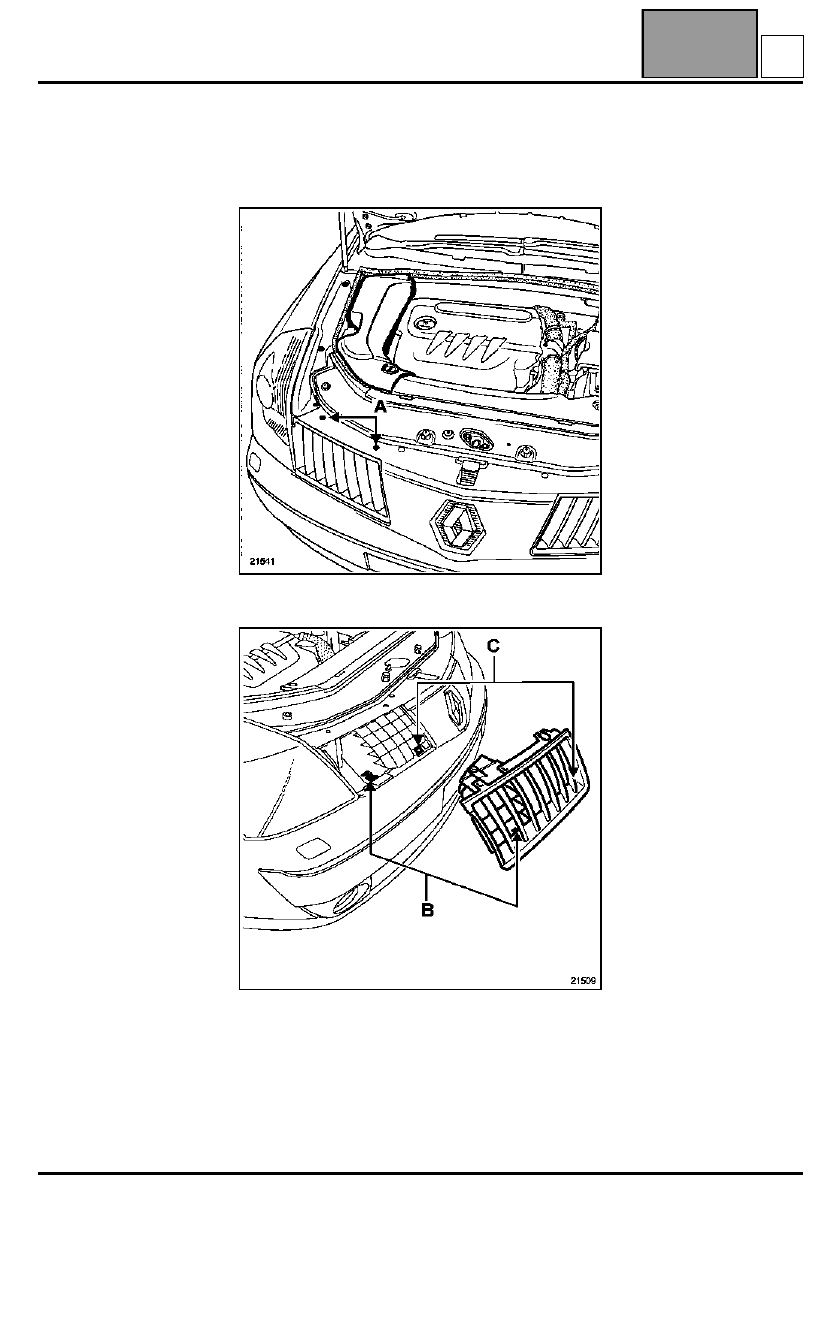

Rejilla de calandra

EXTRACCIÓN

NOTA: se puede extraer la rejilla de calandra sin
extraer el paragolpes.

Extraer las fijaciones (A).

Sacar la rejilla de calandra presionando los dos
cerrojos (B) y (C).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

D

PROTECCIONES EXTERIORES

Rejilla de alero

55A

A

55A-11

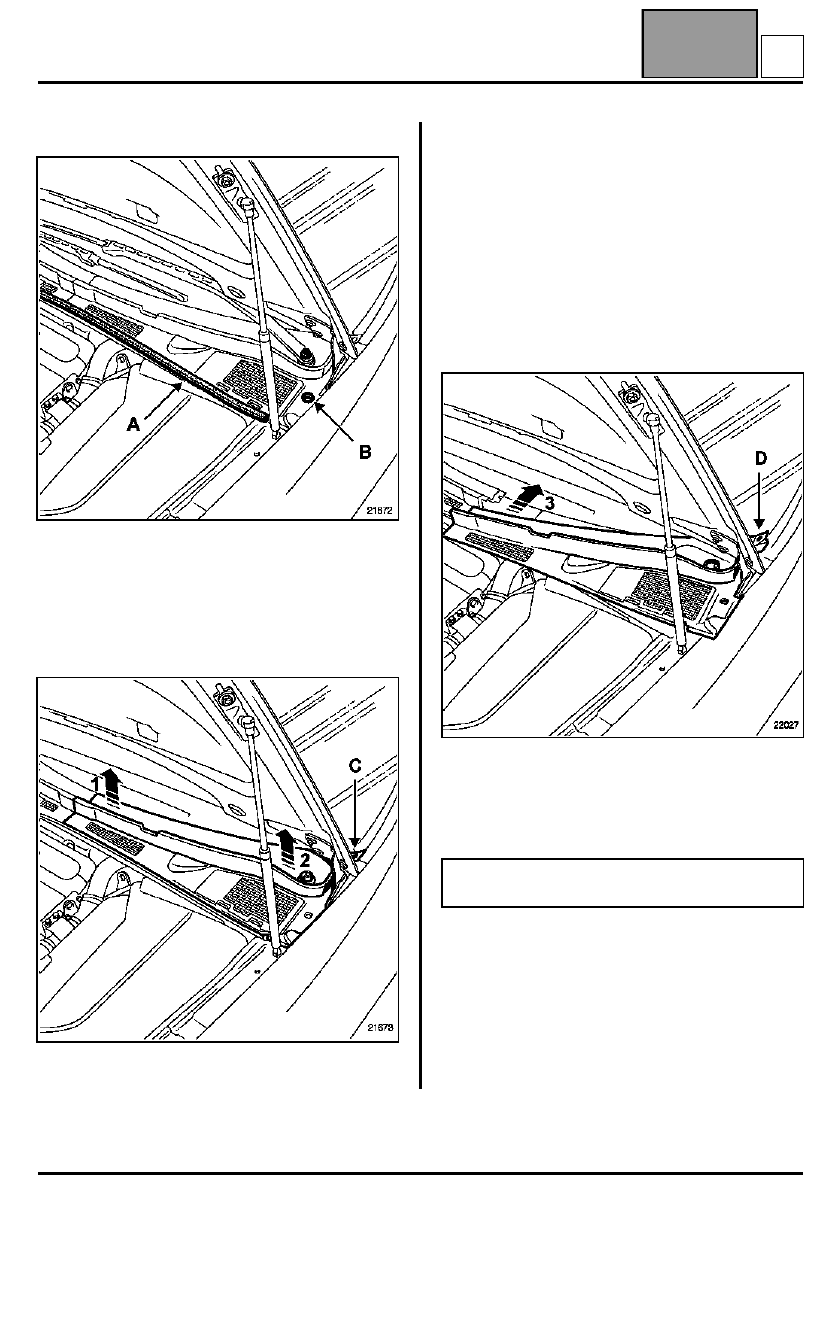

Rejilla de alero

EXTRACCIÓN

Mediante el útil (Ele. 1552) extraer los brazos del
limpiaparabrisas.

Extraer:
– la junta del tabique de calefacción (A),
– el clip (B).

Aflojar

1

/

4

 de vuelta la grapa (C).

Levantar ligeramente la semi-rejilla (1); sacar la semi-
rejilla hacia la parte delantera del vehículo, para liberar
los clips de sujeción situados bajo el parabrisas.

Retirar la semi-rejilla (2).

Proceder del mismo modo para la semi-rejilla derecha.

REPOSICIÓN

IMPORTANTE: antes de realizar el montaje, limpiar el
parabrisas y los clips de la rejilla de alero.

Introducir la semi-rejilla en el peón de la aleta (D).

Deslizar la semi-rejilla (3), para que las grapas de
sujeción se coloquen bajo el parabrisas.

Proceder del mismo modo para la semi-rejilla
izquierda.

Asegurarse de que la rejilla de alero esté encajada a
la altura del parabrisas.

ATENCIÓN: evitar que las grapas de sujeción
hagan contacto con el canto del parabrisas.

E

PROTECCIONES EXTERIORES

Rejilla de alero

55A

A

55A-12

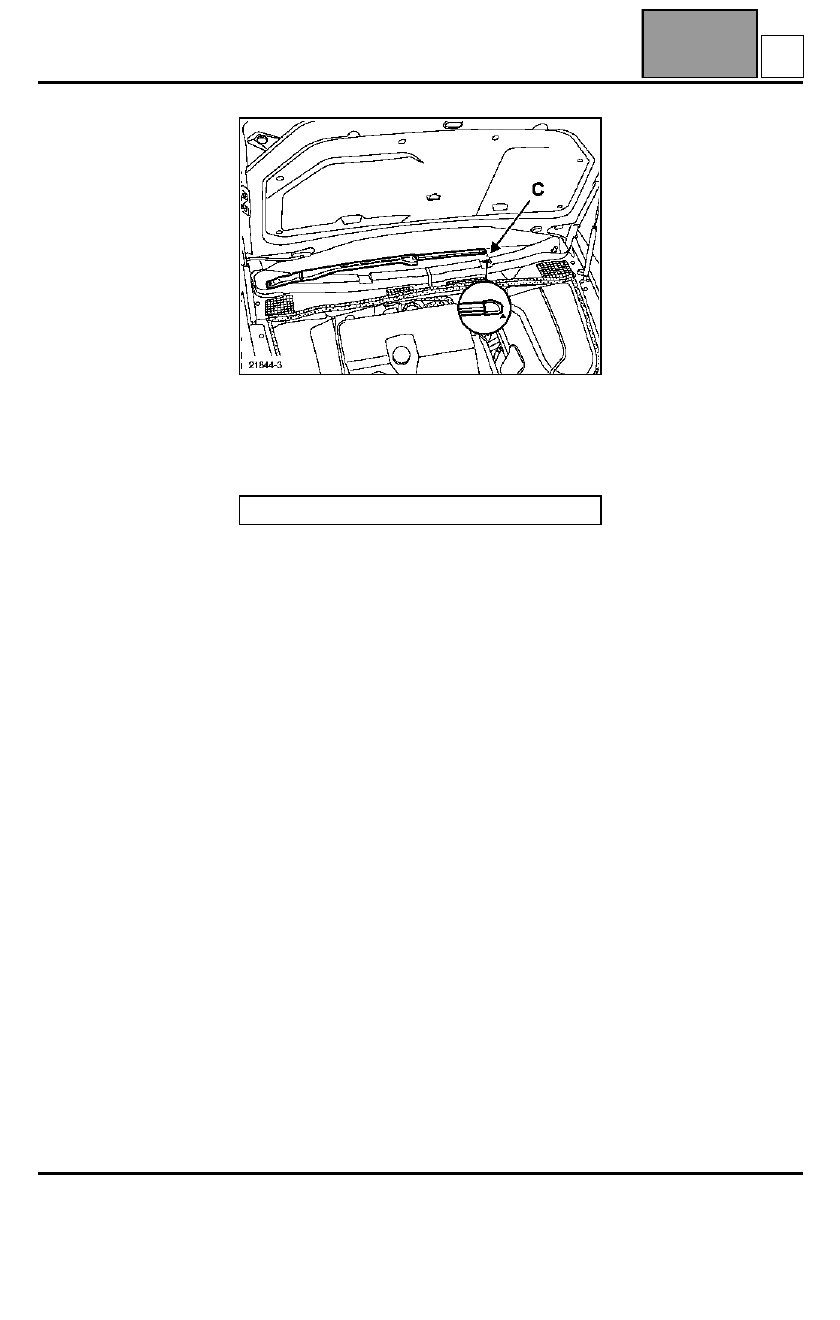

Colocar el brazo del limpiaparabrisas derecho en la
marca del parabrisas (C) y posicionar el brazo del
limpiaparabrisas izquierdo paralelamente al brazo del
limpiaparabrisas derecho.

Par de apriete de los brazos (12 Nm

±±±±

 15 %).

E

PROTECCIONES EXTERIORES

Embellecedor de mariposa

55A

A

55A-13

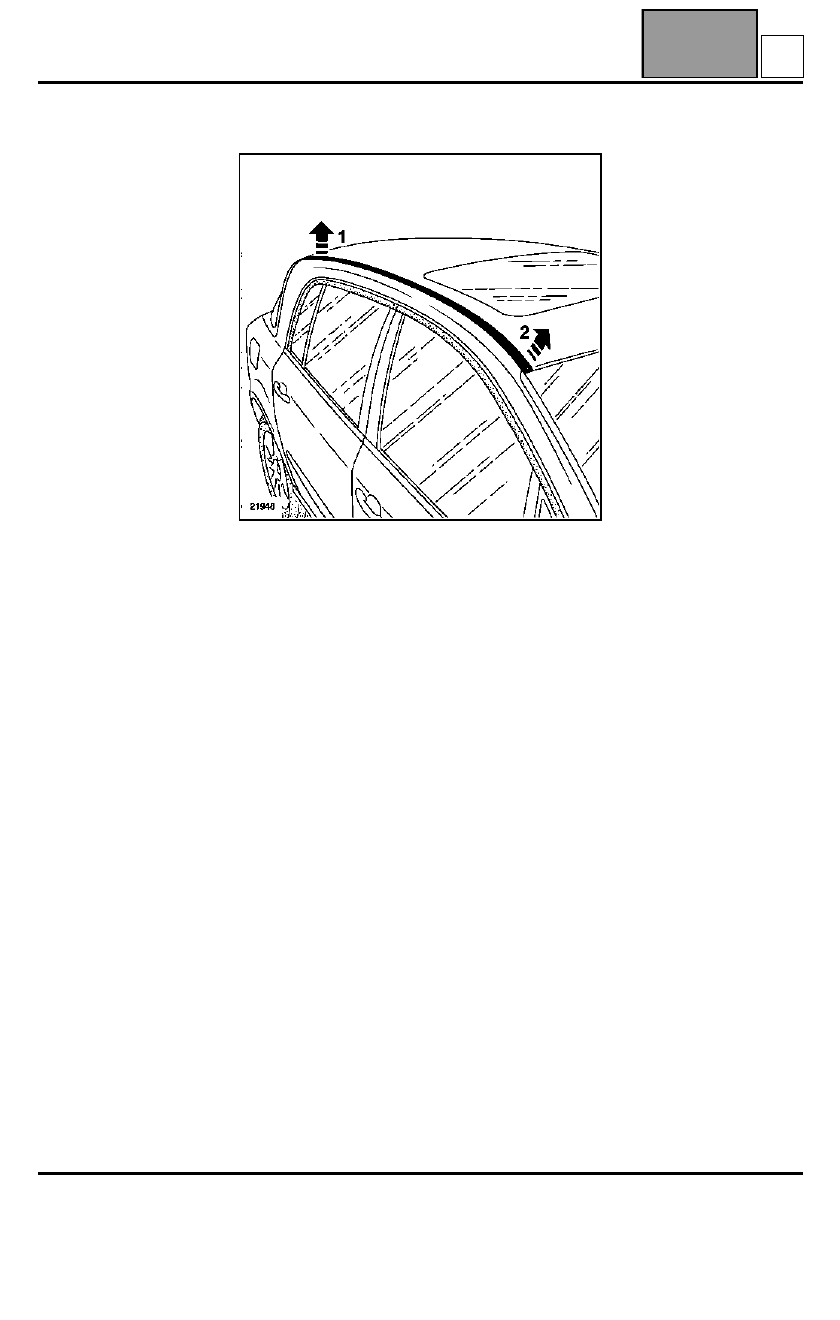

Embellecedor de mariposa

EXTRACCIÓN

Proteger el contorno del embellecedor (cinta de
enmascarar).

Soltar el embellecedor en toda su longitud (1) después
(2).

REPOSICIÓN

Antes de realizar el montaje:
– verificar el estado de los clips de sujeción,
– posicionar las grapas en el embellecedor.

Encajar el embellecedor.
