Renault Vel Satis. Manual - parte 382

PROTECCIONES EXTERIORES

Paragolpes delantero

55A

A

55A-2

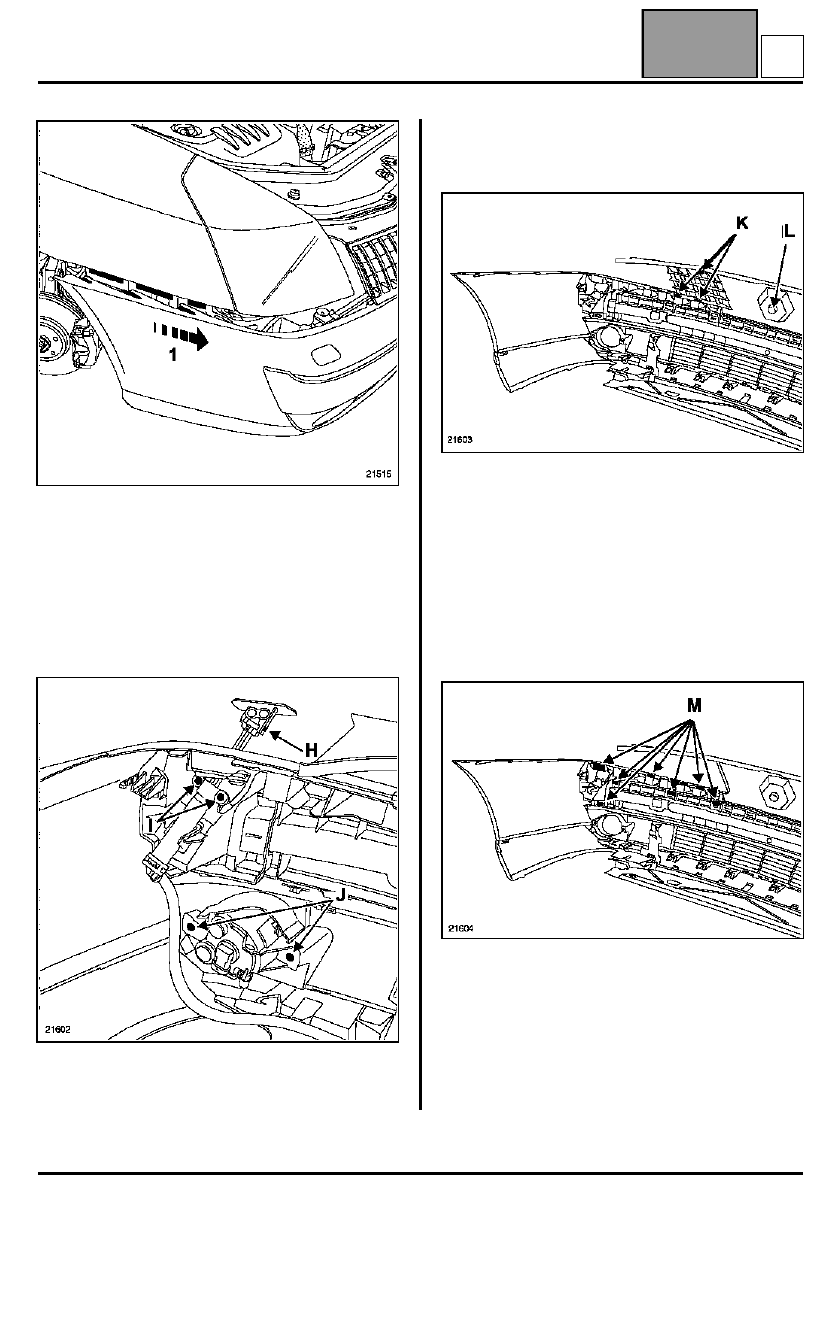

Soltar parcialmente el paragolpes (1).

Desconectar:
– los conectores antiniebla,
– la alimentación de los surtidores del lavafaros.

DESVESTIDO

Levantar manualmente el surtidor, después soltar el
embellecedor en (H).

Extraer:
– los tornillos (I) y desconectar el tubo de agua,
– los tornillos (J) y retirar el antiniebla,

Esmerilar los dos peones, después sacar el
monograma.

Soltar los clips (K) y después retirar la rejilla.

Particularidad de la reposición del monograma

Soldar de nuevo los dos peones o atornillar el
monograma por el orificio previsto a tal efecto (L).

Extraer los clips (M) y después retirar el absorbedor,

PROTECCIONES EXTERIORES

Paragolpes delantero

55A

A

55A-3

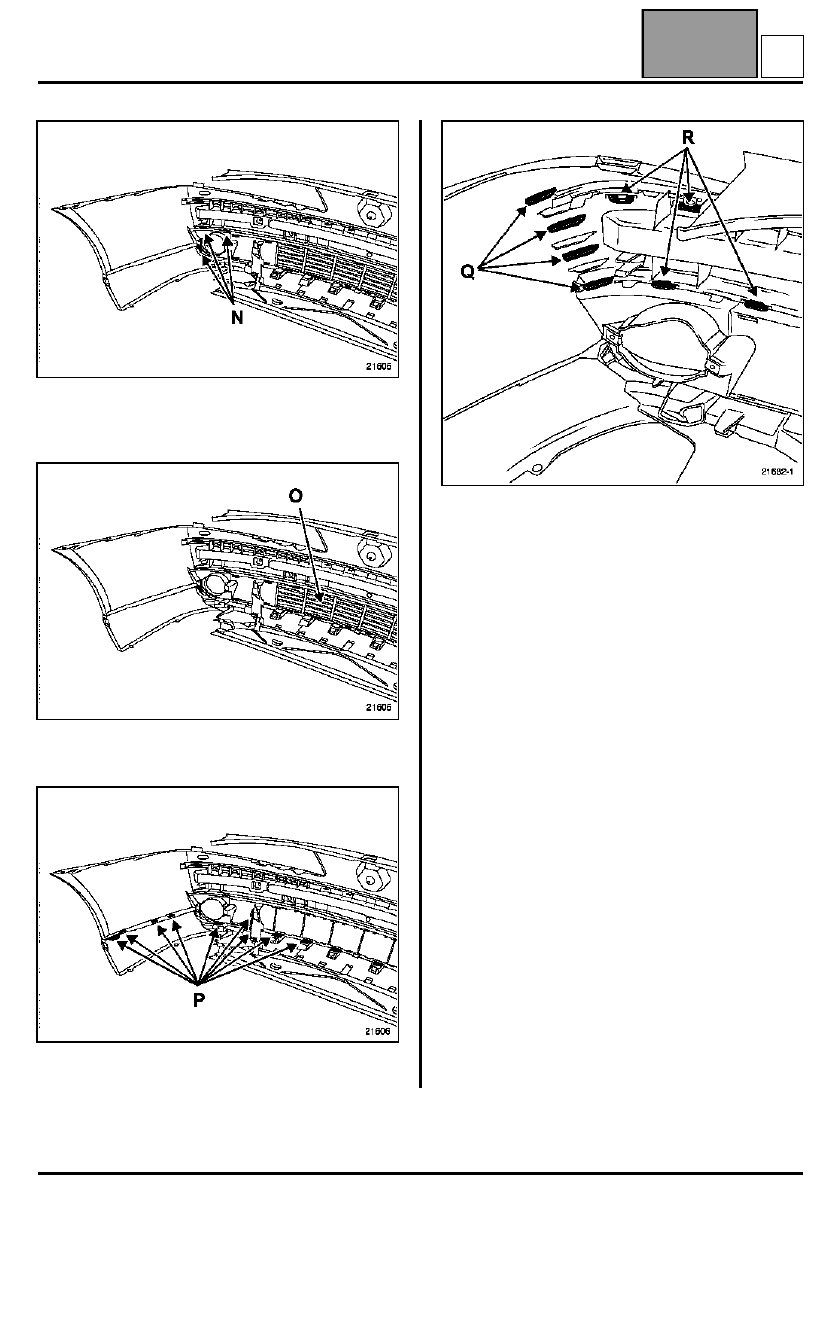

– los clips (N), después soltar el embellecedor del

antiniebla,

– los clips (O) y después retirar la rejilla,

– las fijaciones (P) y liberar el embellecedor inferior.

ATENCIÓN: para extraer el burlete, será necesario
esmerilar las cuatro lengüetas (Q) y después soltar las
fijaciones (R).

REPOSICIÓN DEL BURLETE

NOTA: el método siguiente se aplica durante una
extracción - reposición del burlete.

Posicionar el burlete y encajar las fijaciones (R).

Soldar o grapar (grapa nariz de cerdo) las cuatro
lengüetas (Q) (ver arriba).

PROTECCIONES EXTERIORES

Paragolpes delantero

55A

A

55A-4

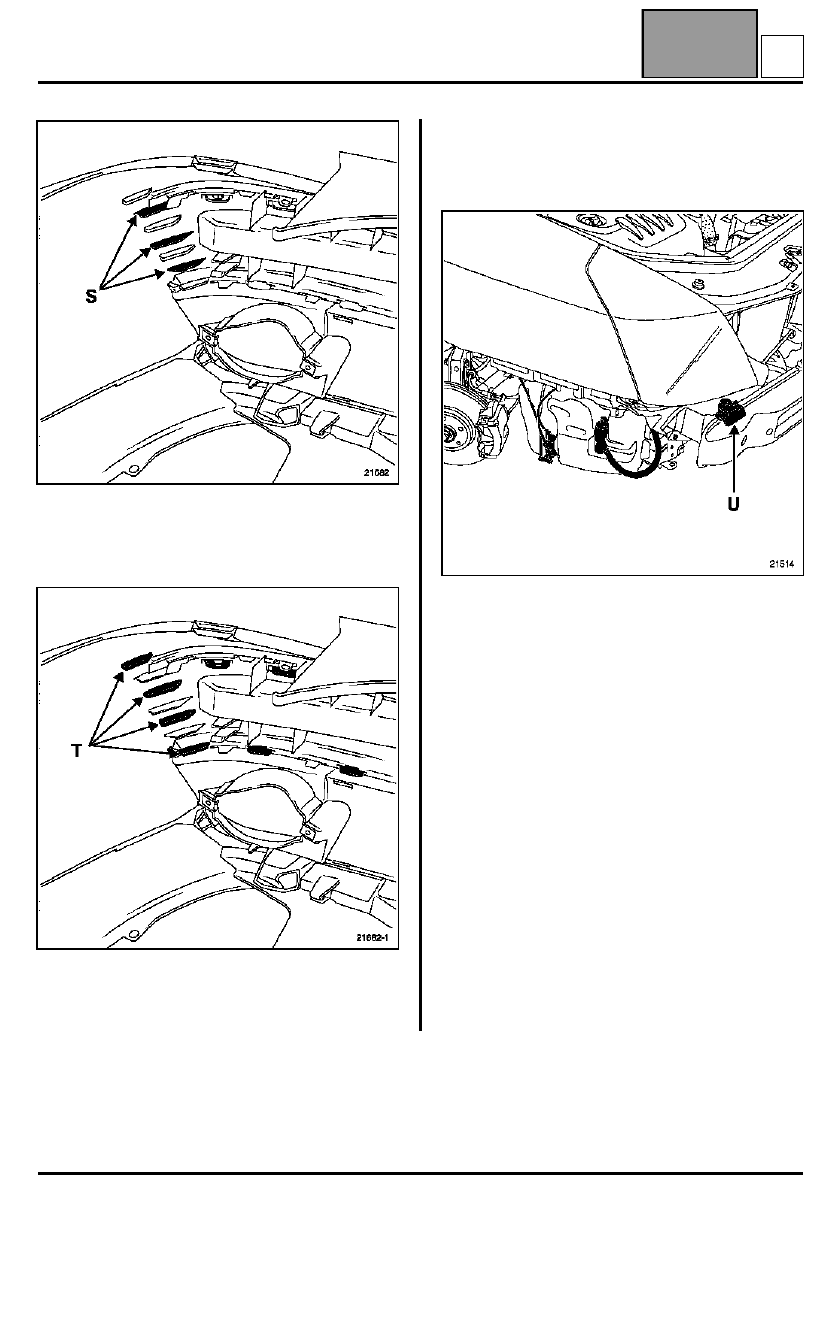

IMPORTANTE: con el fin de reforzar la sujeción del
burlete sobre el paragolpes, soldar o grapar (grapa
nariz de cerdo) las tres lengüetas (S).

NOTA: en la sustitución del burlete, soldar o grapar
(grapa nariz de cerdo) solamente las cuatro lengüetas
(T).

PARTICULARIDADES DE LA REPOSICIÓN DEL
PARAGOLPES

NOTA: la reposición requiere dos operarios.

Antes de realizar el montaje del paragolpes, verificar
el correcto estado de las pletinas guía (U).

Conectar el tubo del lavafaros y los conectores
antiniebla.

Proceder en el sentido inverso de la extracción.

PROTECCIONES EXTERIORES

Paragolpes trasero

55A

A

55A-5

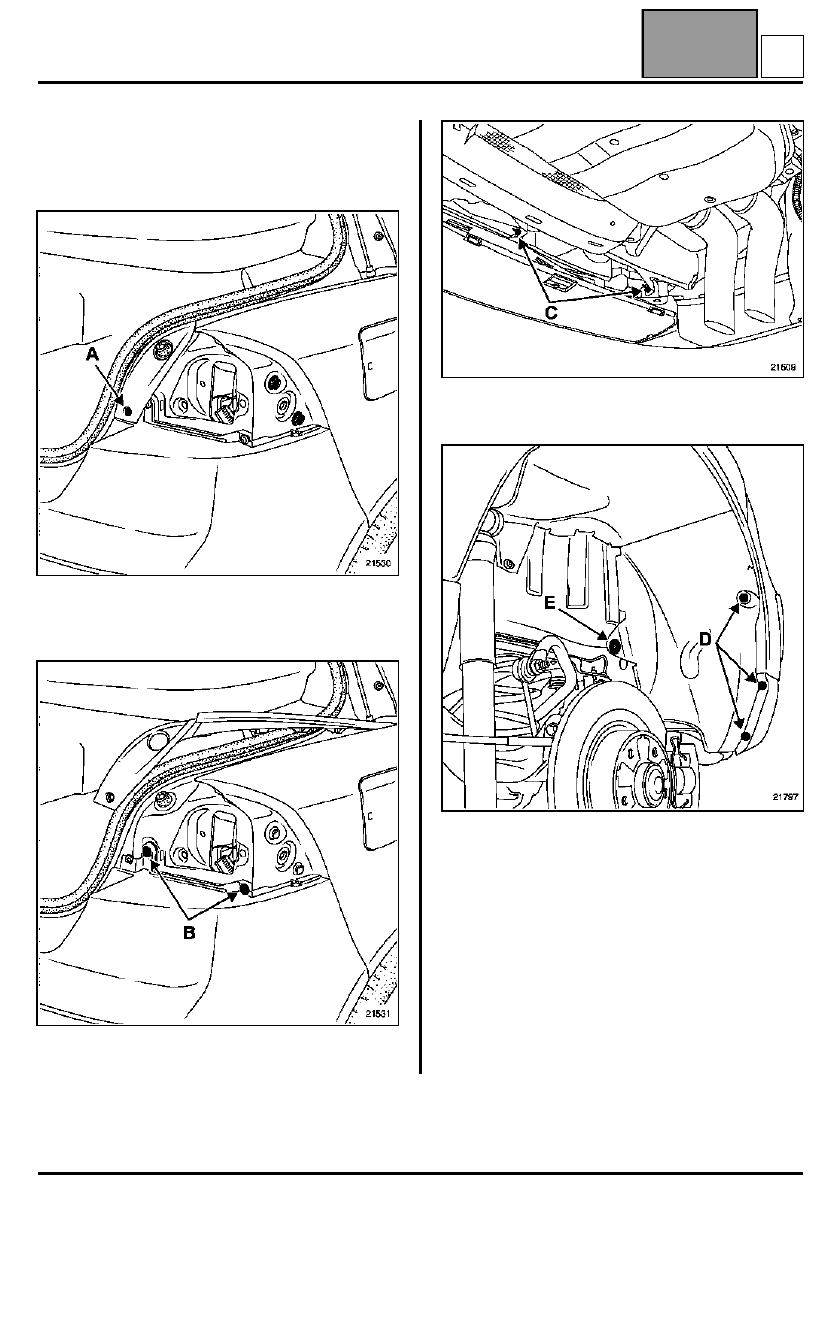

Paragolpes trasero

EXTRACCIÓN

Extraer:
– las luces traseras,

– el clip (A) después levantar ligeramente el

guarnecido,

– los tornillos superiores (B),

– los clips inferiores (C),

– los tornillos de fijación lateral (D) (estrella T20),
– las grapas (E) (mediante la pinza de desgrapar).

Sacar parcialmente el protector interior de la aleta.
