CRISTALES

Luneta trasera

54A

A

54A-9

Luneta trasera

EXTRACCIÓN

NOTA: en caso de sustitución, la luneta se entregará
ensamblada con la junta de encuadramiento, las dos
calas inferiores y el peón de indexado central.

Extraer el guarnecido del portón (capítulo 73A.B).

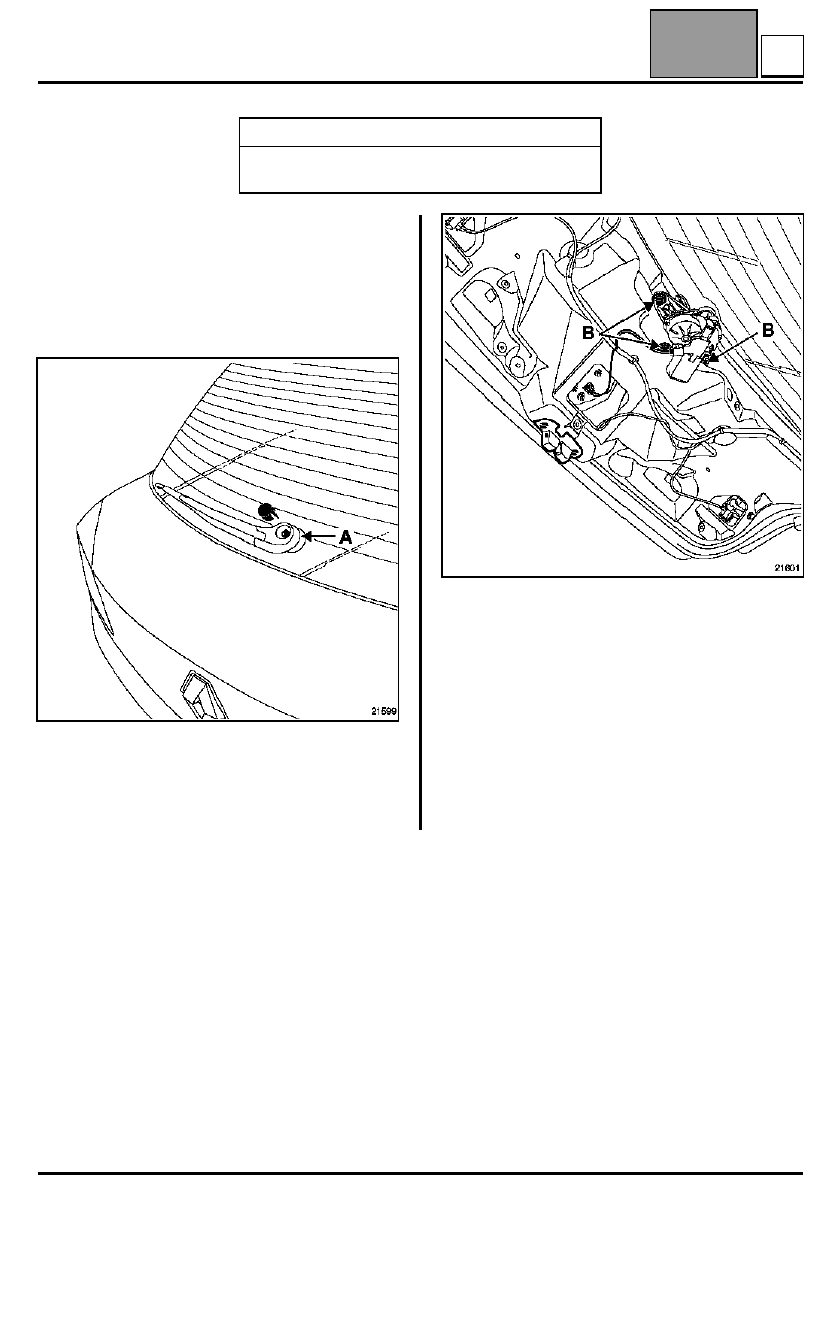

Soltar la tapa presionando la lengüeta situada bajo el
brazo del limpiaparabrisas (A).

Mediante el útil (Ele. 1552), sacar el brazo del
limpiaparabrisas.

Desconectar el conector del motor.

Extraer las fijaciones (B) y sacar el motor.

Desconectar los dos conectores del deshielo y colocar
las dos laminillas contra la luneta.

Con cinta de enmascarar, proteger el cerco del cristal.

NOTA: preparar el hilo de corte y dos empuñaduras
de tracción.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Ele. 1552

Útil para extraer los brazos del
limpiaparabrisas

D

CRISTALES

Luneta trasera

54A

A

54A-10

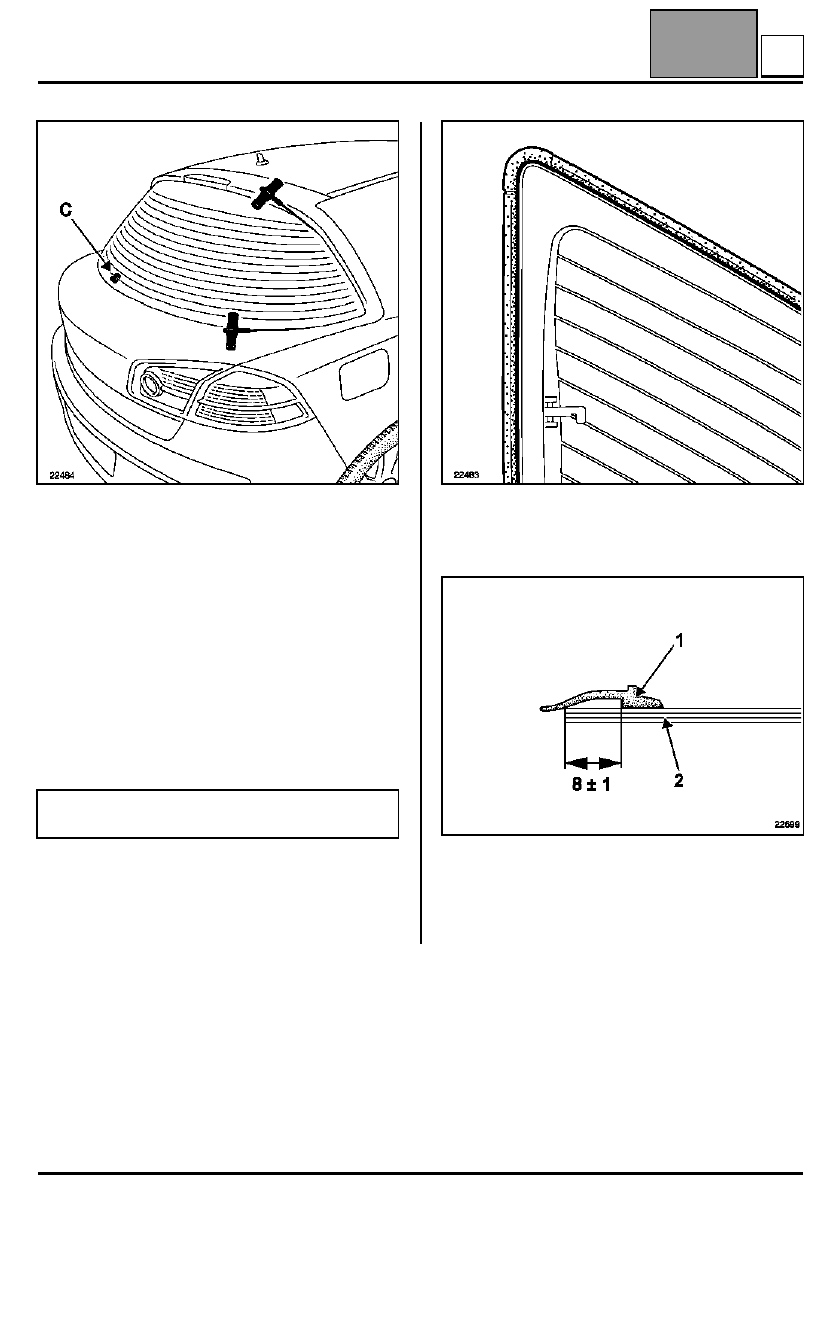

Pasar el hilo de corte por el ángulo de la luneta
teniendo la precaución de deslizarlo bajo el labio del
sobremoldeado.

Cortar el cordón de cola (dos operarios).

NOTA: al efectuar el recorte del cordón de cola, tener
cuidado de la guía de indexado (C) que provoca una
resistencia.

REPOSICIÓN

Para la preparación y el pegado, consultar la nota
técnica (560 A).

Tras haber alisado el cordón de cola y limpiado la
luneta, pegar la junta de encuadramiento comenzando
por los ángulos.

Respetar la distancia de pegado entre el canto de la
luneta y la zona de pegado de la junta (8

±±±±

 1 mm).

1 Junta de encuadramiento
2 Luneta trasera

IMPORTANTE: es imperativo utilizar una cola de
alto módulo para el pegado de los cristales.

D

CRISTALES

Luneta trasera

54A

A

54A-11

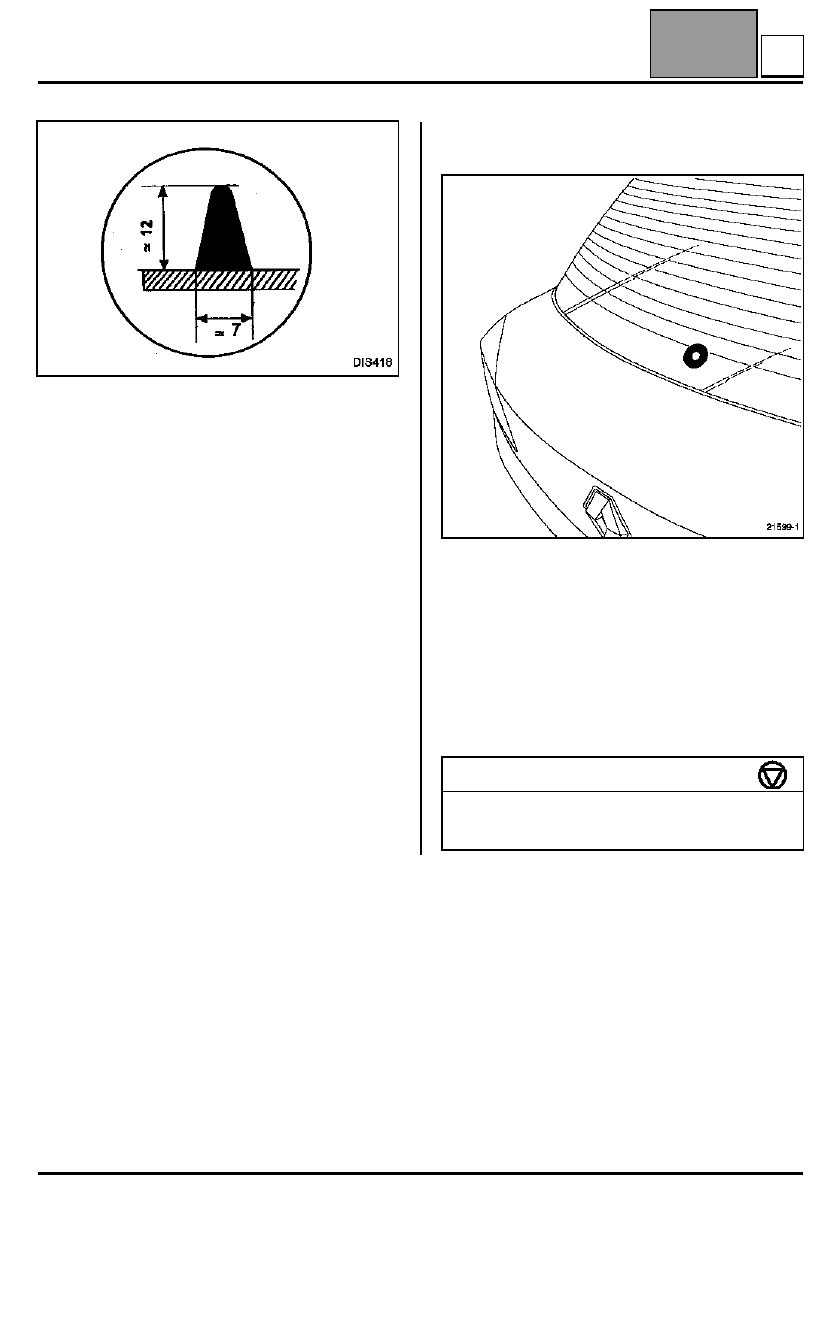

Respetar el tamaño del cordón de cola.

Pegar la luneta (dos operarios).

Colocar tres calas en la parte inferior (de espesor
3 mm) para repartir los juegos laterales.

Amarrar la luneta si es necesario.

PARTICULARIDADES DE LA REPOSICIÓN DEL
MOTOR DEL LIMPIAPARABRISAS

Es imperativo sustituir la junta de estanquidad tras
cada extracción del motor.

Tras haber fijado el motor, verificar que el motor esté
posicionado en parada fija.

Limpiar las acanaladuras del eje del motor.

Posicionar el brazo del limpiaparabrisas en posición
reposo con una tuerca nueva.

PARES DE APRIETE (en N.m)

Tuercas del motor del limpiaparabrisas

8

Tuercas del brazo del limpiaparabrisas

12

D

PROTECCIONES EXTERIORES

Paragolpes delantero

55A

A

55A-1

155A

PROTECCIONES EXTERIORES

Paragolpes delantero

EXTRACCIÓN

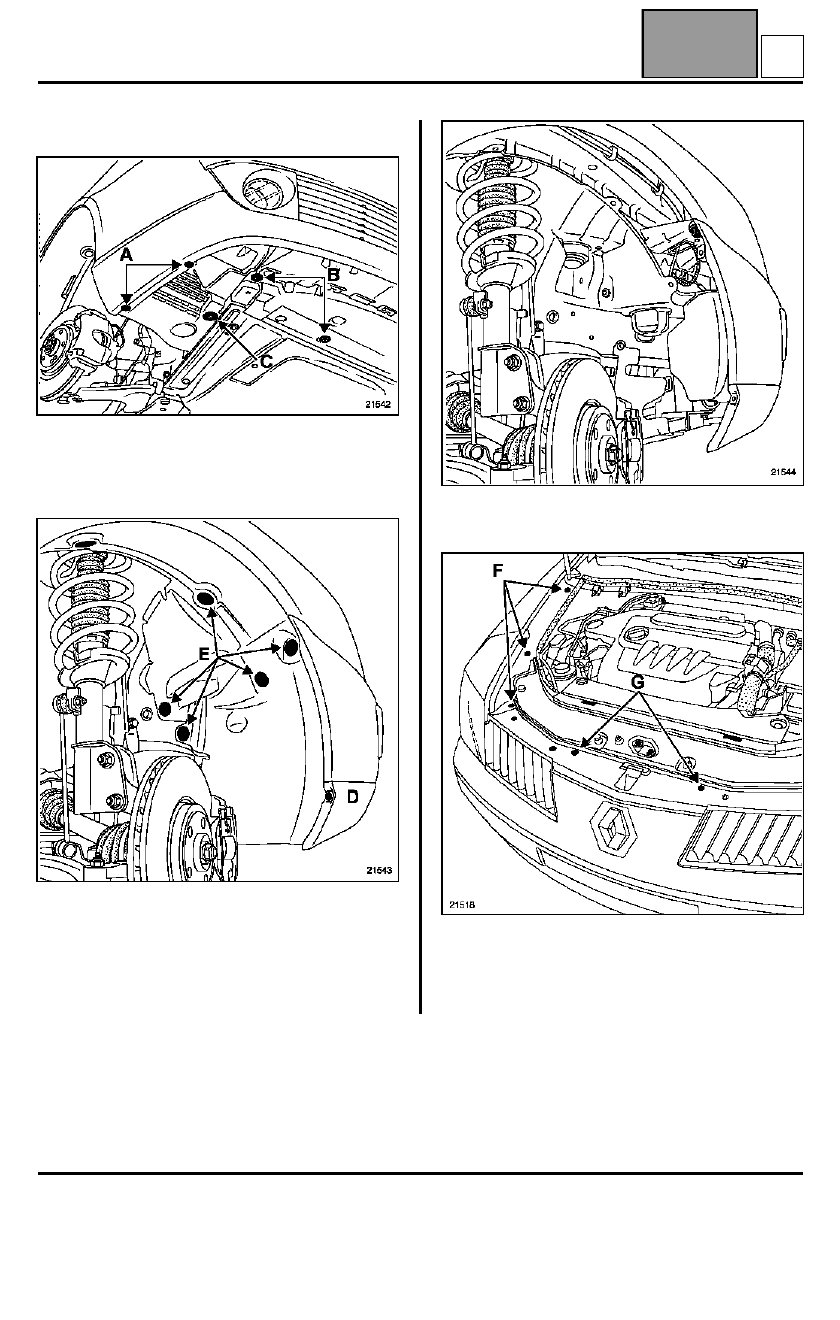

Extraer:
– los tornillos (A) y (B),
– la grapa (C),

– el tornillo (D),
– las grapas (E) y después sacar parcialmente el

protector interior de la aleta,

– el tornillo lateral.

Soltar:
– las grapas (F) y después soltar el guarnecido interior

de la aleta,

– las grapas (G).
