CRISTALES

Parabrisas

54A

A

54A-1

154A

CRISTALES

Parabrisas

EXTRACCIÓN

NOTA: en caso de sustitución, el parabrisas se
entregará ensamblado con la junta de estanquidad
superior.

Extraer:
– los guarnecidos del montante del parabrisas

(capítulo 71A.A),

– el retrovisor interior (capítulo 57A.C),
– los brazos del limpiaparabrisas (Ele. 1552),
– la rejilla de alero (capítulo 55A.C).

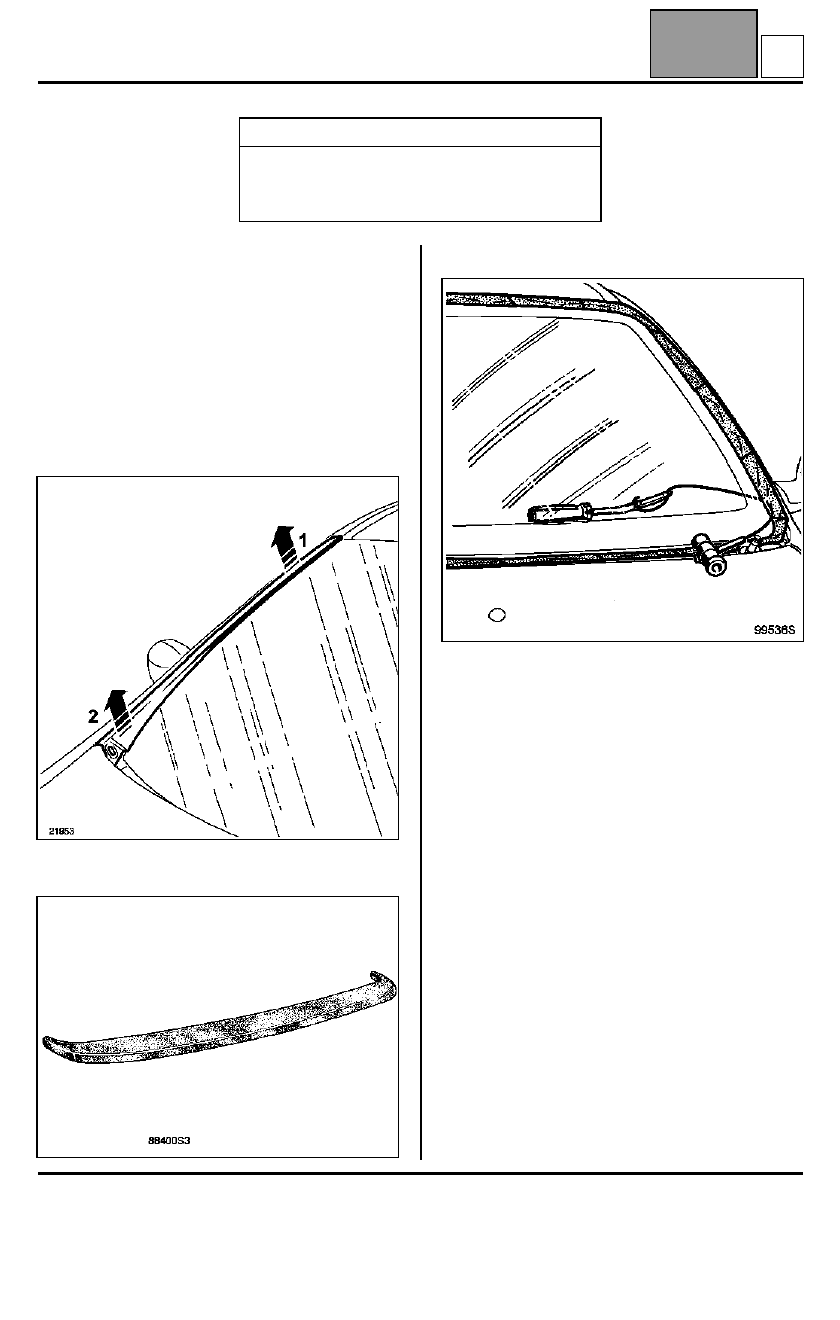

Desgrapar el embellecedor (1) después (2).

Colocar el protector del tablero de bordo (Car. 1640).

Proteger las aletas, los montantes del vano y el borde
del techo.

Cortar el cordón de cola.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Ele.  1552

Útil para extraer los brazos del
limpiaparabrisas

Car. 1640

Protector del tablero de bordo

CRISTALES

Parabrisas

54A

A

54A-2

REPOSICIÓN

Para la preparación y el pegado, consultar la nota
técnica (560 A).

En caso de extracción para una operación de
carrocería, será necesario sustituir la junta de
estanquidad superior (adhesiva).

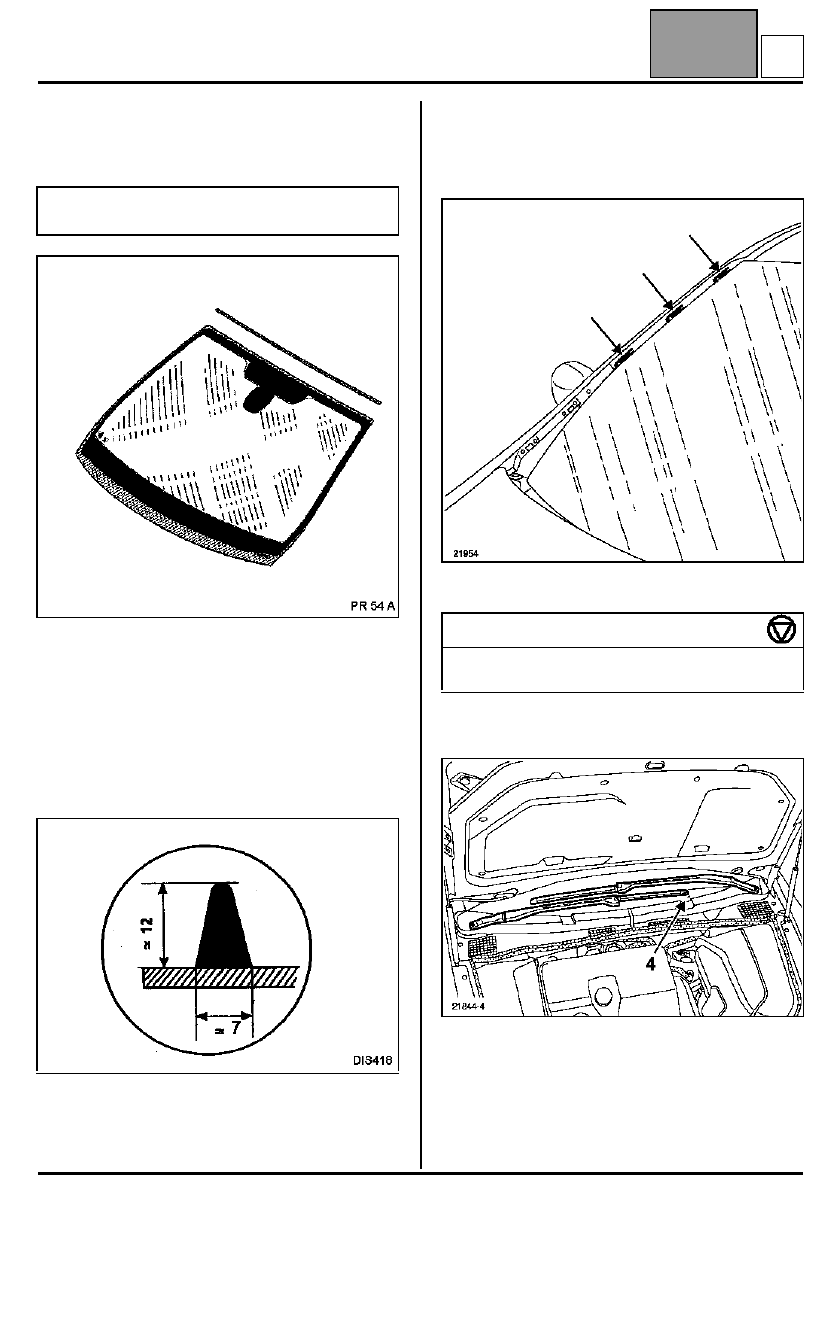

Colocar las calas inferiores (adhesivas) en el vano:
– una en el centro,
– una a cada lado a 400 mm del centro.

Sustituir la espuma acústica (si es necesario).

Respetar el tamaño del cordón de cola.

Pegar el parabrisas (dos operarios).

Repartir los juegos laterales.

IMPORTANTE: colocar las etiquetas de seguridad
disponibles en el manual del almacén de piezas de
recambio.

Sustituir las grapas del embellecedor exterior.

Posicionar el brazo inferior (derecho) según la marca
(4) del parabrisas.

NOTA: para diferenciar los dos brazos del
limpiaparabrisas, el de la izquierda es el más
acodado.

Posicionar:
– el brazo superior (izquierdo) paralelo al brazo inferior

y apretar la tuerca al par,

– los cubre-tuercas.

IMPORTANTE: es imperativo utilizar una cola de
tipo "Alto Módulo" para el pegado de los cristales.

PAR DE APRIETE (en N.m)

Tuercas del brazo del
limpiaparabrisas

          20

CRISTALES

Cristal de puerta delantera

54A

A

54A-3

Cristal de puerta delantera

EXTRACCIÓN

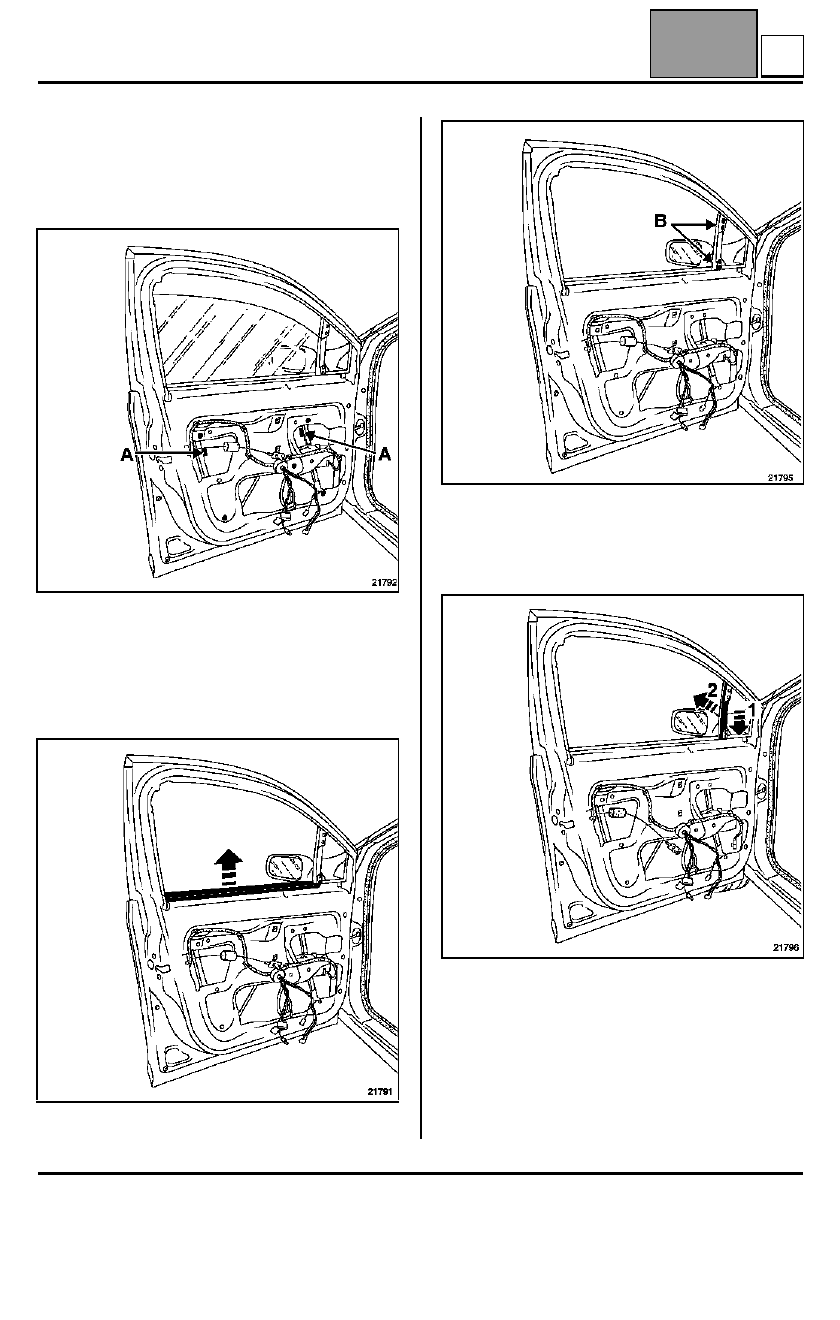

Extraer:

– el guarnecido de la puerta (capítulo 72A.A),

– las dos grapas de fijación del cristal (A).

Sacar el cristal de los ejes del carrito de arrastre del
elevalunas.

Colocar el cristal en el fondo del cajón de la puerta.

Sacar el lamelunas interior.

Sacar la junta de estanquidad en toda la altura de la
deslizadera del montante fijo.

Extraer las fijaciones (B).

Sacar la deslizadera del montante fijo en (1) y
después (2).

B

CRISTALES

Cristal de puerta delantera

54A

A

54A-4

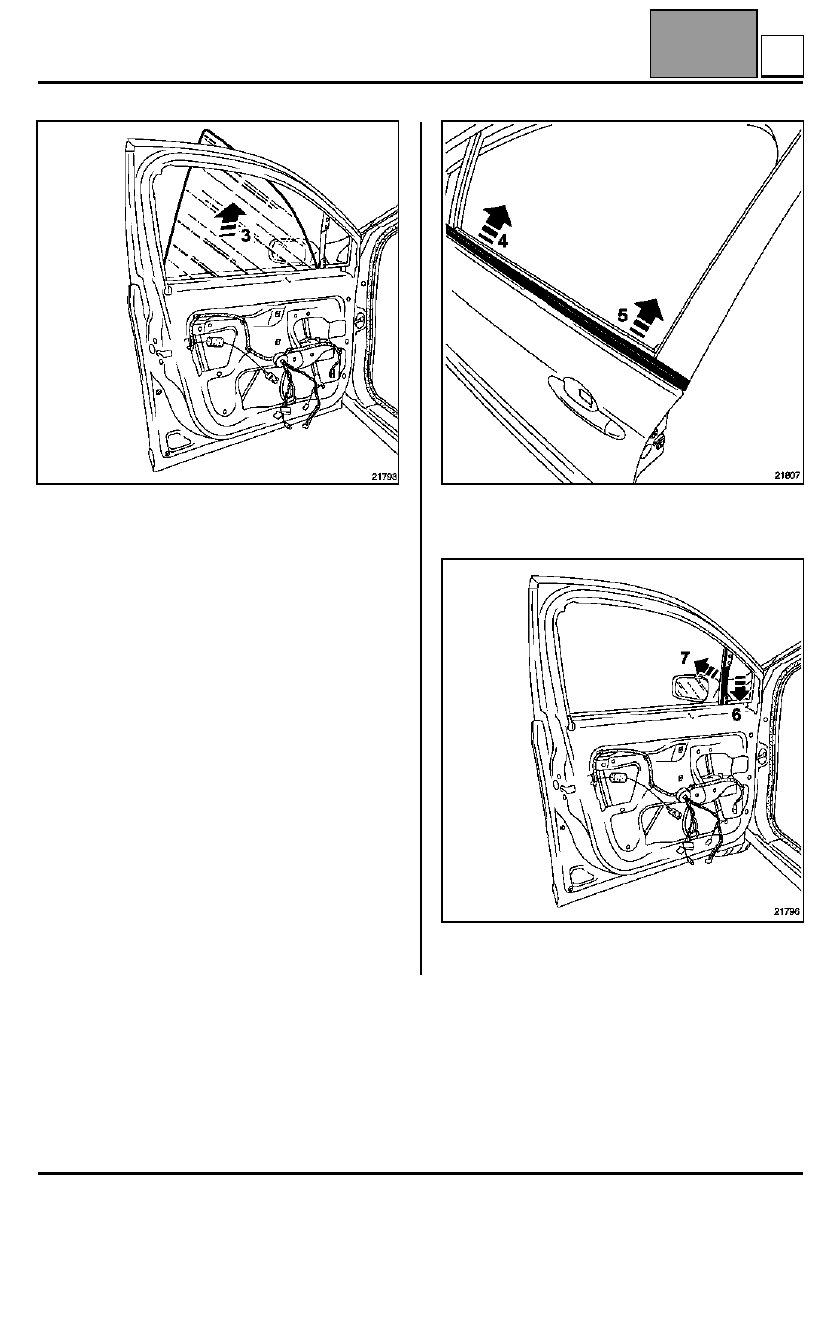

Extraer el cristal (3).

EXTRACCIÓN DEL CRISTAL FIJO

NOTA: para extraer el cristal fijo, no es necesario
extraer el cristal deslizante.

Poner el cristal deslizante en posición baja.

Extraer:
– el embellecedor exterior del montante de puerta

(parte delantera) (capítulo 56A.C),

– la junta del encuadramiento de la puerta

(parcialmente) (capítulo 65A.A).

Mediante el útil (Car. 1363), sacar con cuidado el
lamelunas (4) y (5).

Quitar los tornillos de fijación y sacar la deslizadera
del montante fijo (6) y (7).

B
