MECANISMOS DE ABRIENTES NO LATERALES

Panel móvil

52A

A

52A-8

Panel móvil

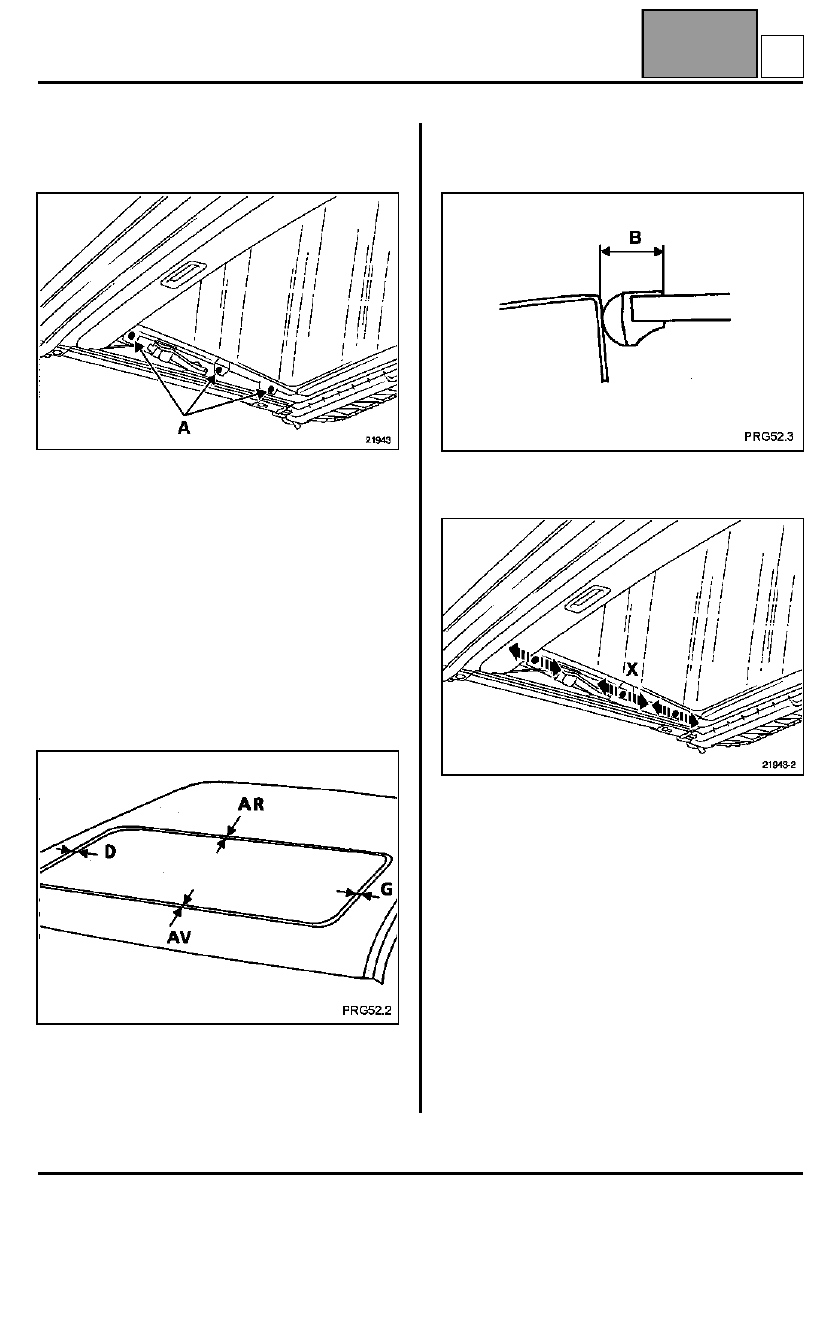

EXTRACCIÓN

Extraer las dos tapas del mecanismo.

Extraer las seis fijaciones (A).

Retirar el panel móvil.

REPOSICIÓN (dos operarios)

Proceder en el sentido inverso de la extracción.

REGLAJE DEL PANEL MÓVIL

Para efectuar el reglaje, es preciso que el panel esté
en posición cerrado.

Mediante una regleta, controlar los juegos entre los
perfiles del techo y la parte superior del
sobremoldeado del panel móvil (B).

Adelante: 11

±±±±

 0,5

línea derecha: 10

±±±±

 0,5

Atrás:

11

±±±±

 0,5

línea izquierda: 10

±±±±

 0,5

1 Reglaje de los juegos "atrás - adelante" (en X)

Con los tornillos ligeramente aflojados, posicionar el
panel en X.

F

MECANISMOS DE ABRIENTES NO LATERALES

Panel móvil

52A

A

52A-9

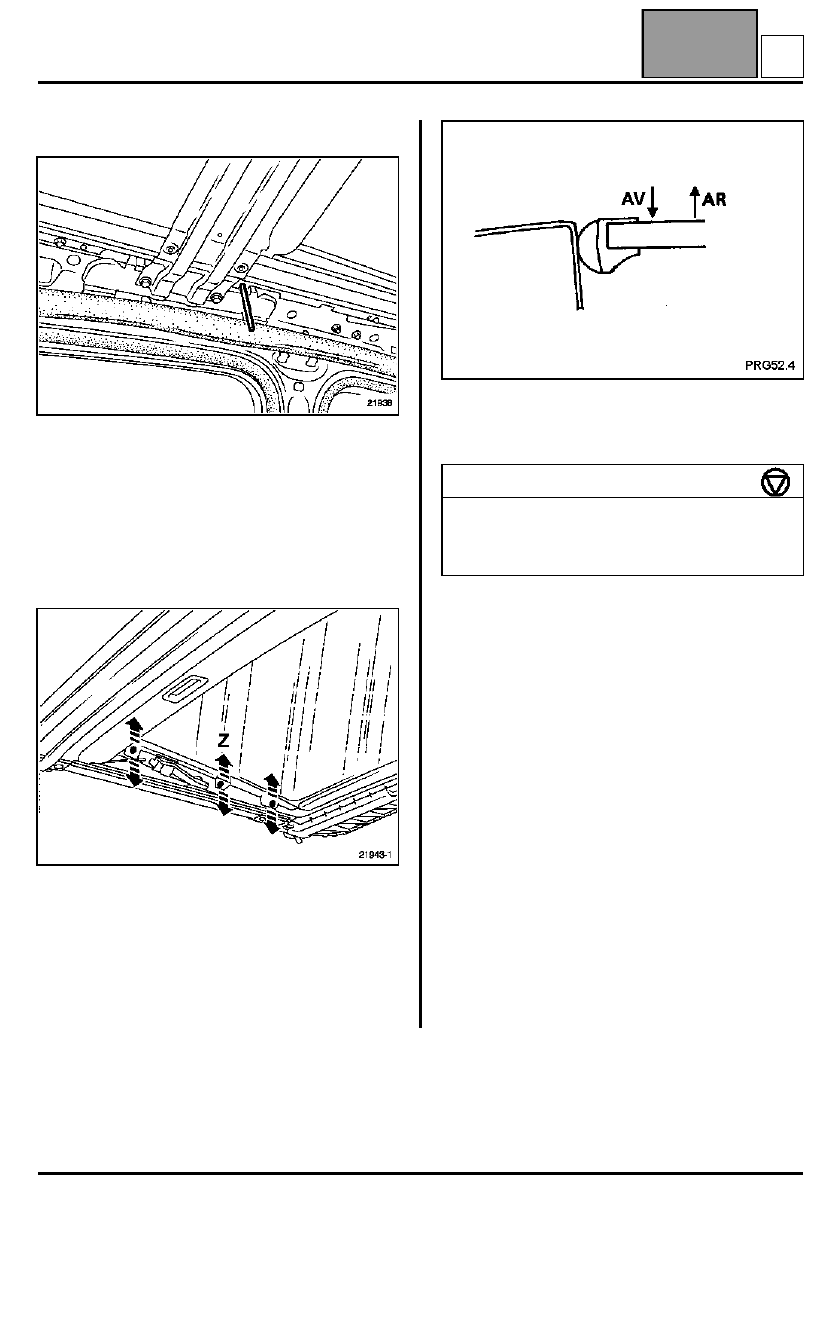

2 Reglaje de los juegos laterales (en Y)

Extraer el guarnecido del techo.

Aflojar las fijaciones del techo; colocar dos espigas (

∅



10) en los orificios previstos a tal efecto y posicionar el
techo en Y.

3 Reglaje de los juegos en altura (en Z)

Como para el reglaje del juego "adelante - atrás",
actuar en los tornillos y en el panel como se ha
indicado anteriormente.

Posicionar la regleta sobre su trancha a la altura del
perfil del techo y visualizar el enrasado con el panel
móvil.

Tolerancia atrás: 1 mm de saliente del panel.
Tolerancia adelante: 1 mm de saliente del panel.

PARES DE APRIETE (en N.m)

Tornillos (A) de bastidor de techo

  4

±±±±

 20%

Tornillo (C) situado en el travesaño
central (M8)

21

±±±±

 20%

F

MECANISMOS DE ABRIENTES NO LATERALES

Toldo

52A

A

52A-10

Toldo

EXTRACCIÓN

Extraer:
– El guarnecido del techo (capítulo 71A.J),
– el techo solar (capítulo 52A.D).

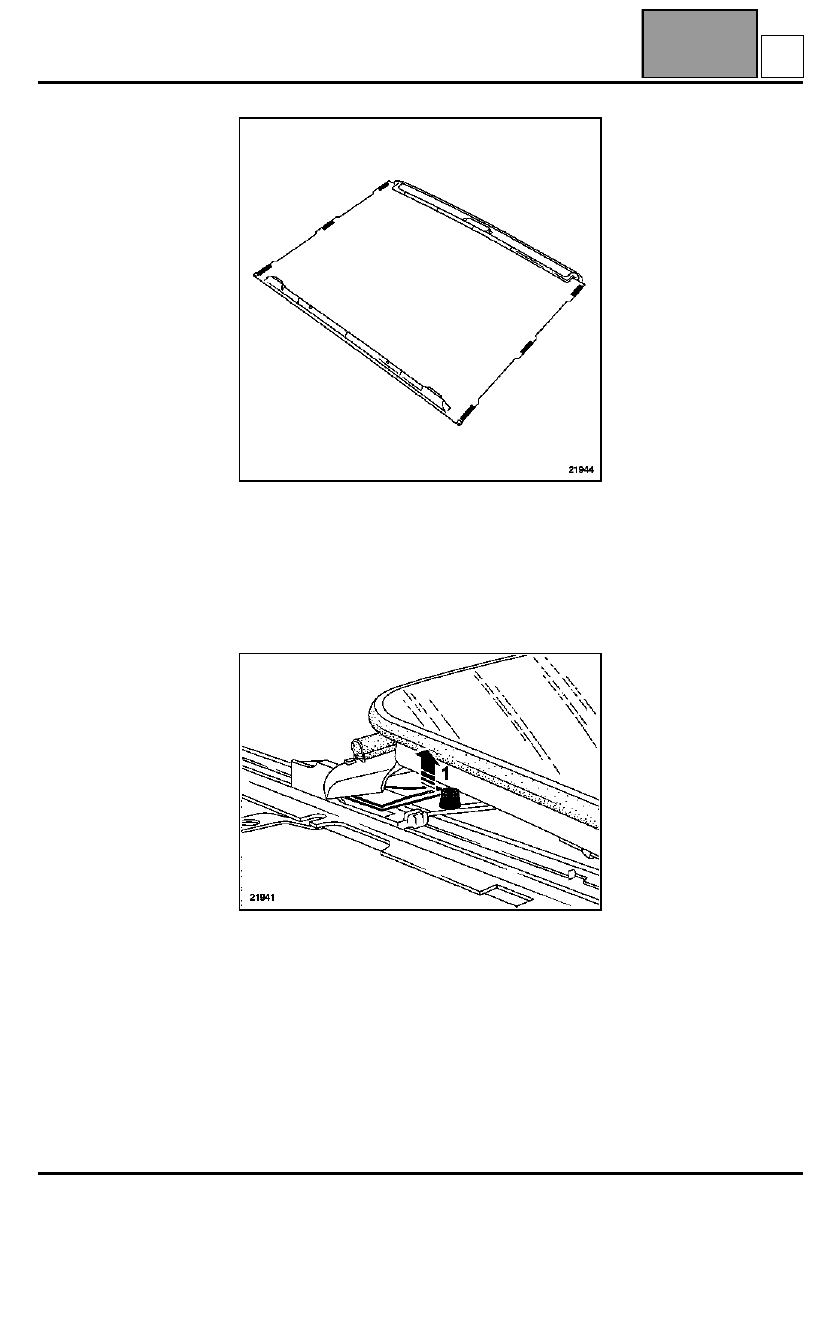

Posicionar el panel móvil en posición entreabierta.

Sacar:
– las lengüetas (1), (en los dos extremos del techo).
– el toldo parcialmente.

G

MECANISMOS DE ABRIENTES NO LATERALES

Toldo

52A

A

52A-11

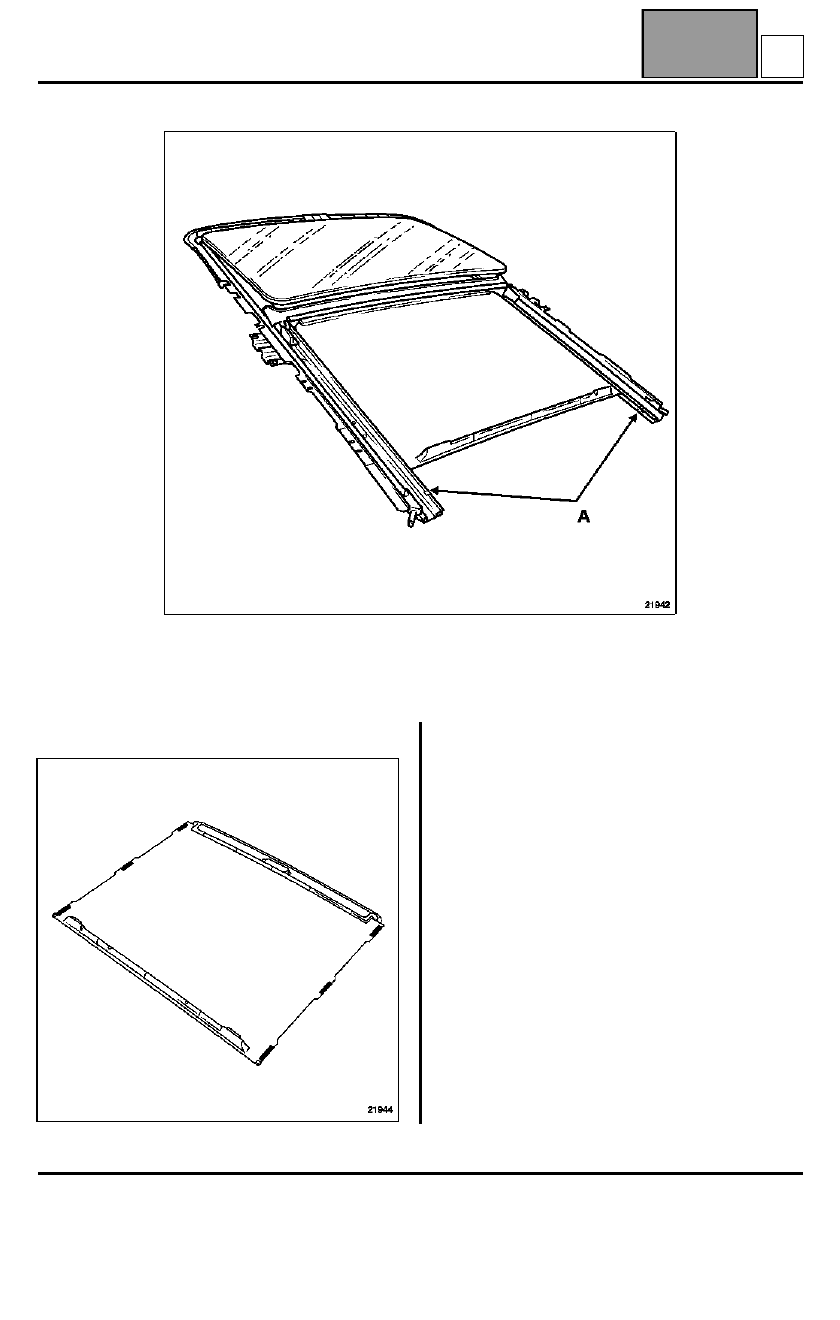

Extraer los dos topes (A).

Sacar el toldo haciéndolo deslizar hacia la parte trasera del bastidor de techo.

REPOSICIÓN

Antes de realizar el montaje del toldo, verificar el
correcto estado de los seis patines de deslizamiento
(sustituirlos si es necesario).

Insertar el toldo en las deslizaderas del bastidor de
techo; prestar atención para que no se despeguen los
seis patines.

Efectuar una prueba de deslizamiento del toldo, antes
de montar el techo solar.

Reglar el techo solar.

Montar las pastillas.
