CRISTALES

Cristal de puerta delantera

54A

A

54A-5

Extraer el embellecedor interior del marco de puerta
(adhesivo).

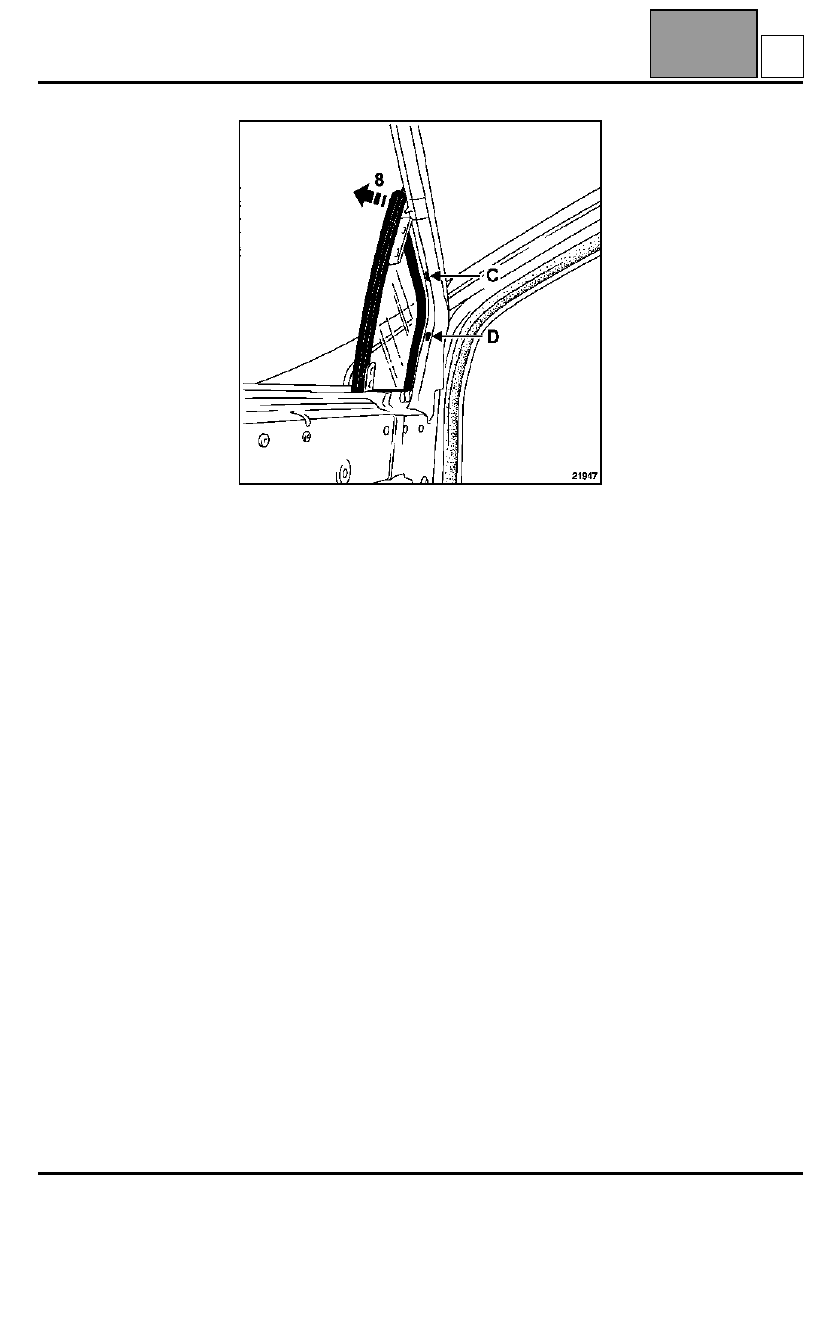

Con un destornillador plano, soltar los clips (C) y
después (D) manteniendo el cristal separado en la
parte superior (8).

REPOSICIÓN

Antes de colocar el cristal fijo, verificar el estado de los
clips de fijación.

Sustituir el embellecedor interior del marco de puerta
(adhesivo).

Proceder en el sentido inverso de la extracción.

B

CRISTALES

Cristal de la puerta trasera

54A

A

54A-6

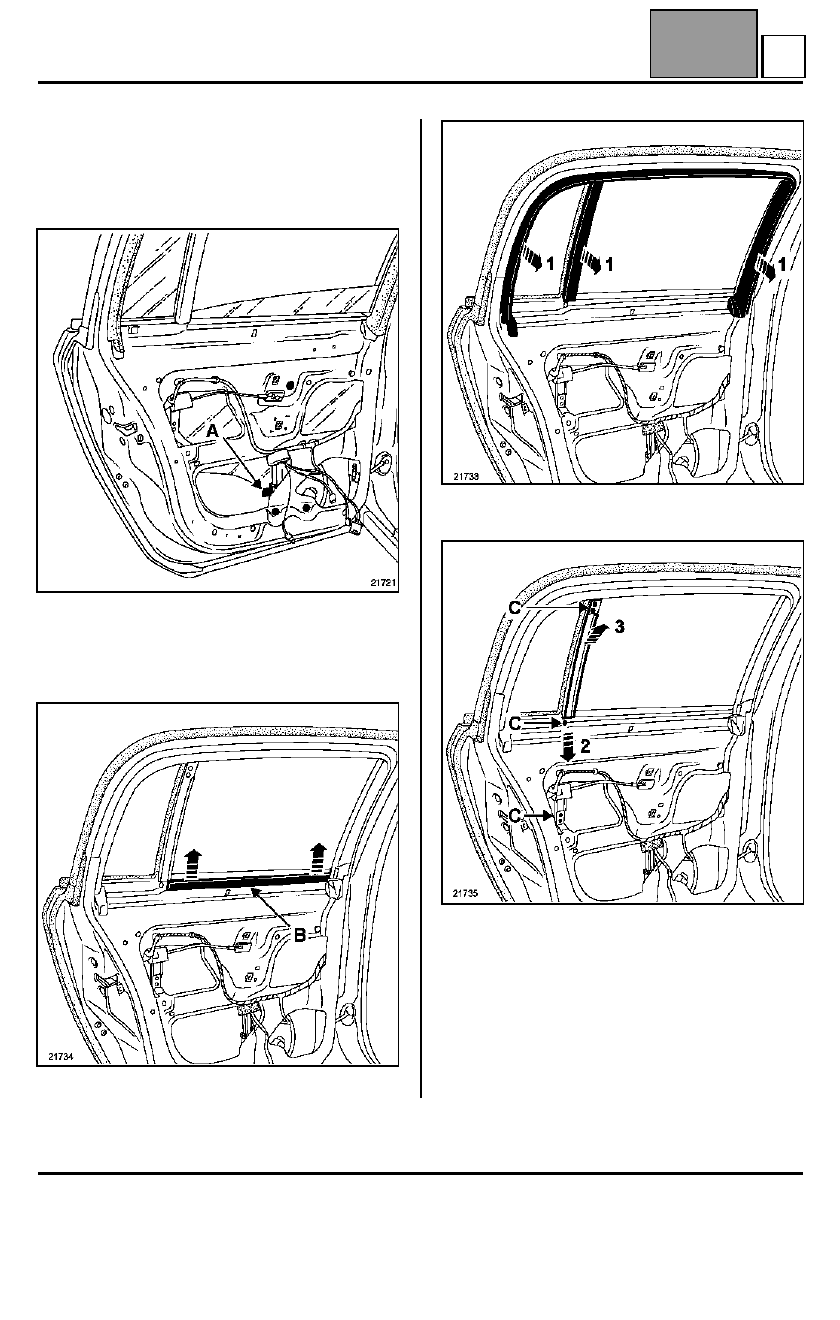

Cristal de la puerta trasera

EXTRACCIÓN

Extraer:

– el guarnecido de la puerta (capítulo 72A.B),

– la grapa de fijación del cristal (A), a continuación

sacar el cristal del eje del carrito de arrastre.

Colocar el cristal en el fondo del cajón de la puerta.

Sacar el lamelunas interior del cristal (B).

Soltar el guarnecido interior del marco de puerta (1).

Sacar parcialmente la junta de estanquidad en toda la
altura de la deslizadera del montante fijo.

Quitar los cinco tornillos de fijación del montante fijo
(C), después liberar éste en (2) y (3).

C

CRISTALES

Cristal de la puerta trasera

54A

A

54A-7

Cristal de la puerta trasera

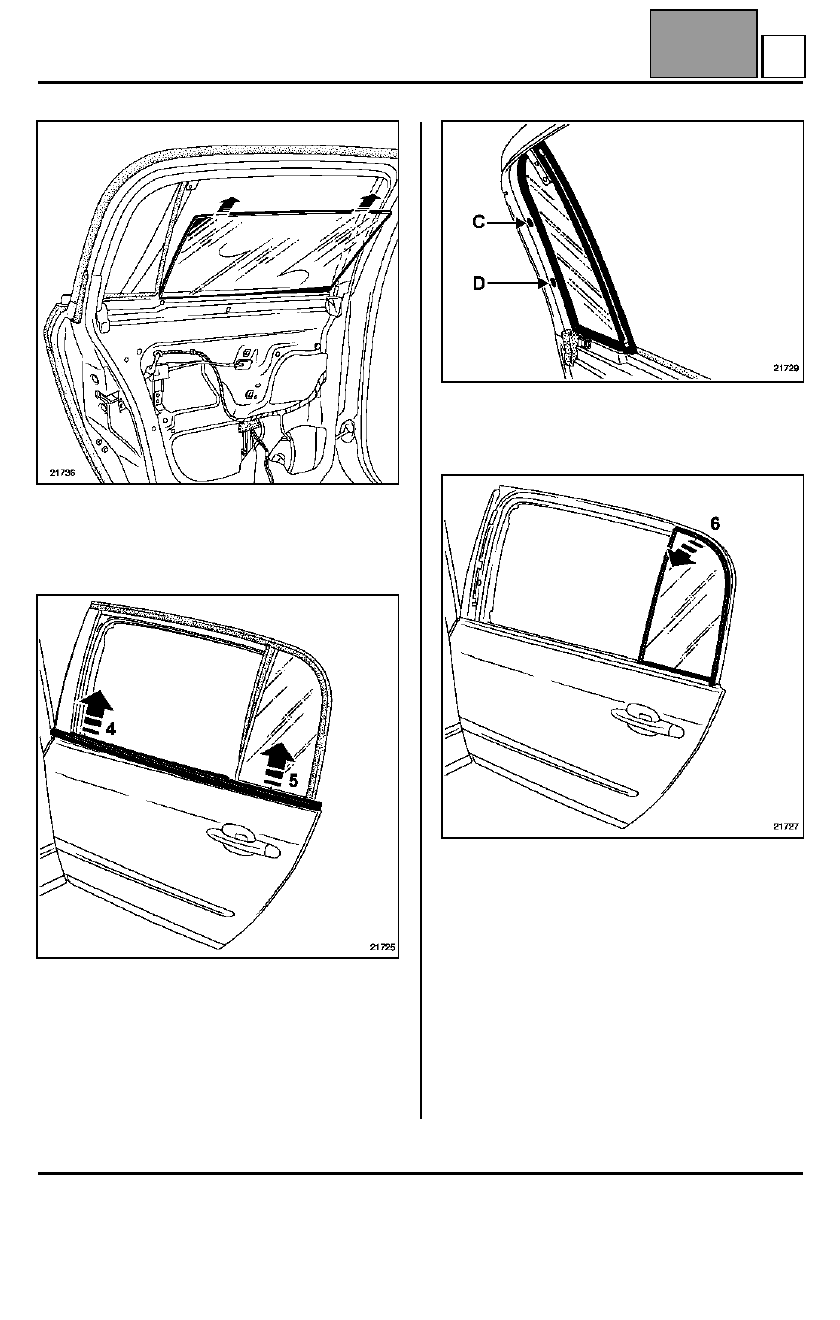

Sacar el cristal.

EXTRACCIÓN DEL CRISTAL FIJO

Mediante el útil (Car. 1363), sacar con cuidado el
lamelunas (4) y (5).

Extraer la junta de encuadramiento exterior
(parcialmente) (capítulo 65B).

Extraer el embellecedor interior del marco de puerta
(adhesivo).

Con un destornillador plano, ejercer una presión en los
clips (C) después (D) manteniendo el cristal separado
en la parte superior.

Retirar el cristal (6).

C

CRISTALES

Cristal de la puerta trasera

54A

A

54A-8

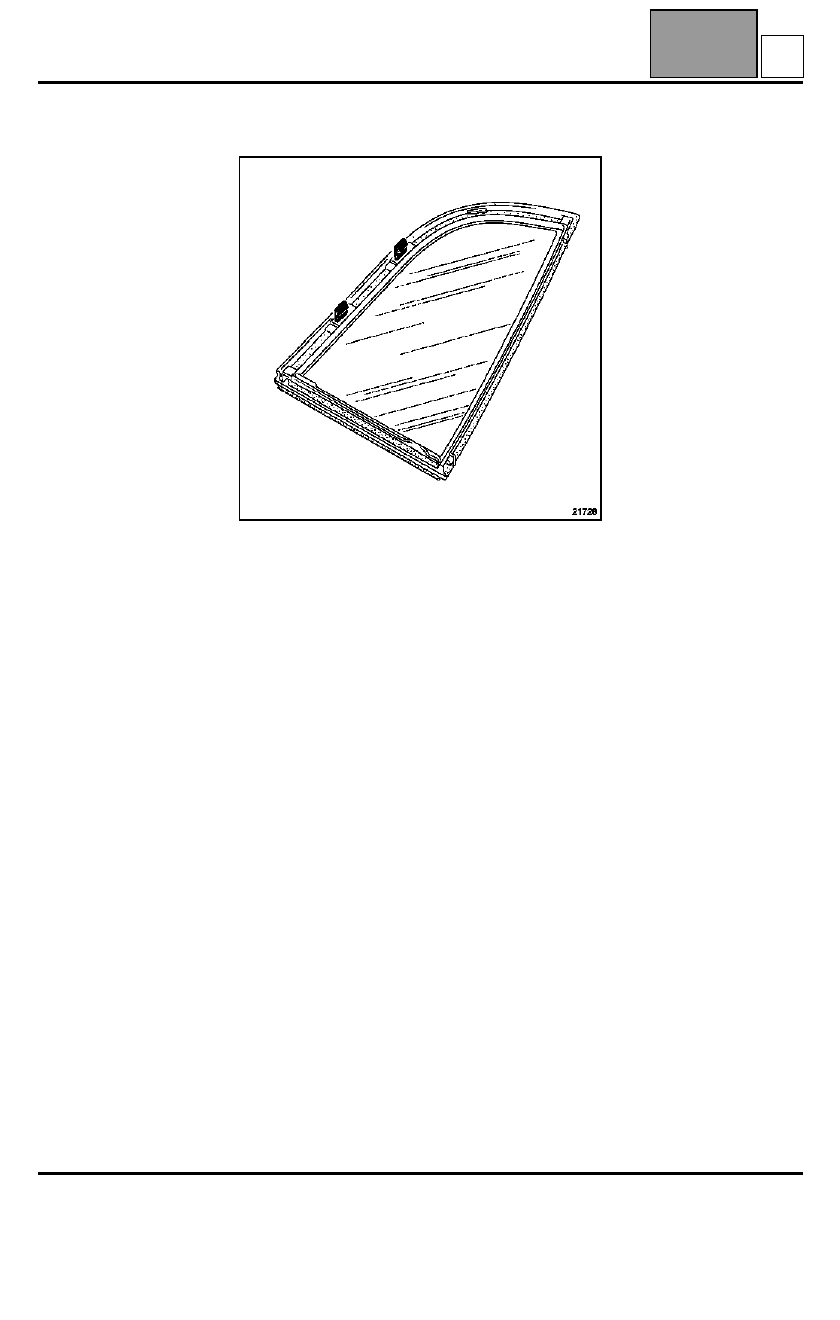

REPOSICIÓN

Antes de colocar el cristal fijo, verificar el estado de los
clips de fijación.

Sustituir el embellecedor interior del marco de puerta
(adhesivo).

Proceder en el sentido inverso de la extracción.
