ESTRUCTURA SUPERIOR TRASERA

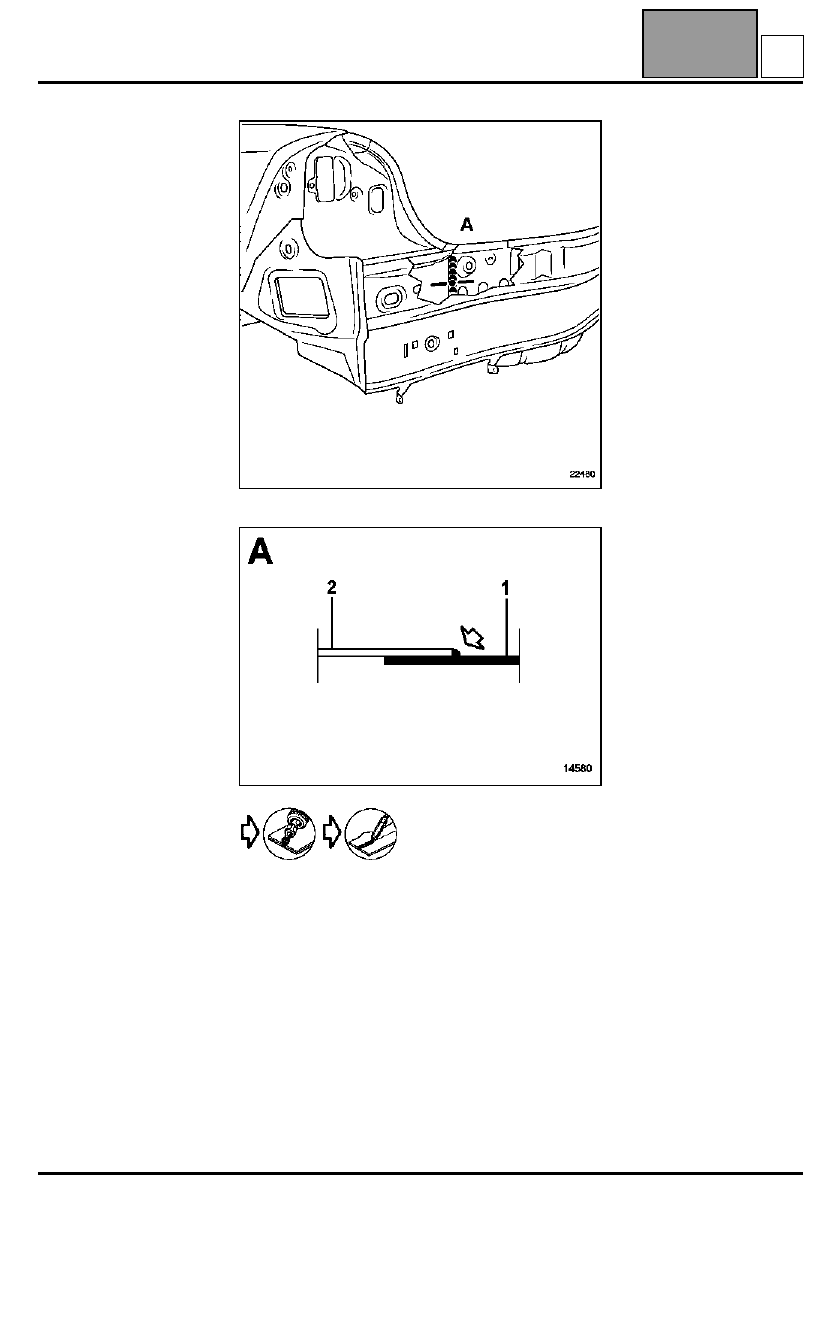

Conjunto faldón trasero

44A

44A-20



  X2 L 30

NOTA:
Los dos cordones de soldadura se efectúan en cada
lado por el interior del vehículo.

Edition 2

J

ESTRUCTURA SUPERIOR TRASERA

Faldón trasero

44A

44A-21

Faldón trasero

La sustitución de esta pieza es una operación de base
para una colisión lateral trasera.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Esta operación se efectúa según varias posibilidades
(consultar método siguiente):
– completa,
– según el corte (a).

NOTA:
La operación no presenta dificultades especiales.

Para información, encontrarán en el método uno o
varios dibujos de la pieza montada en el vehículo o
desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

1

Faldón trasero

0,7

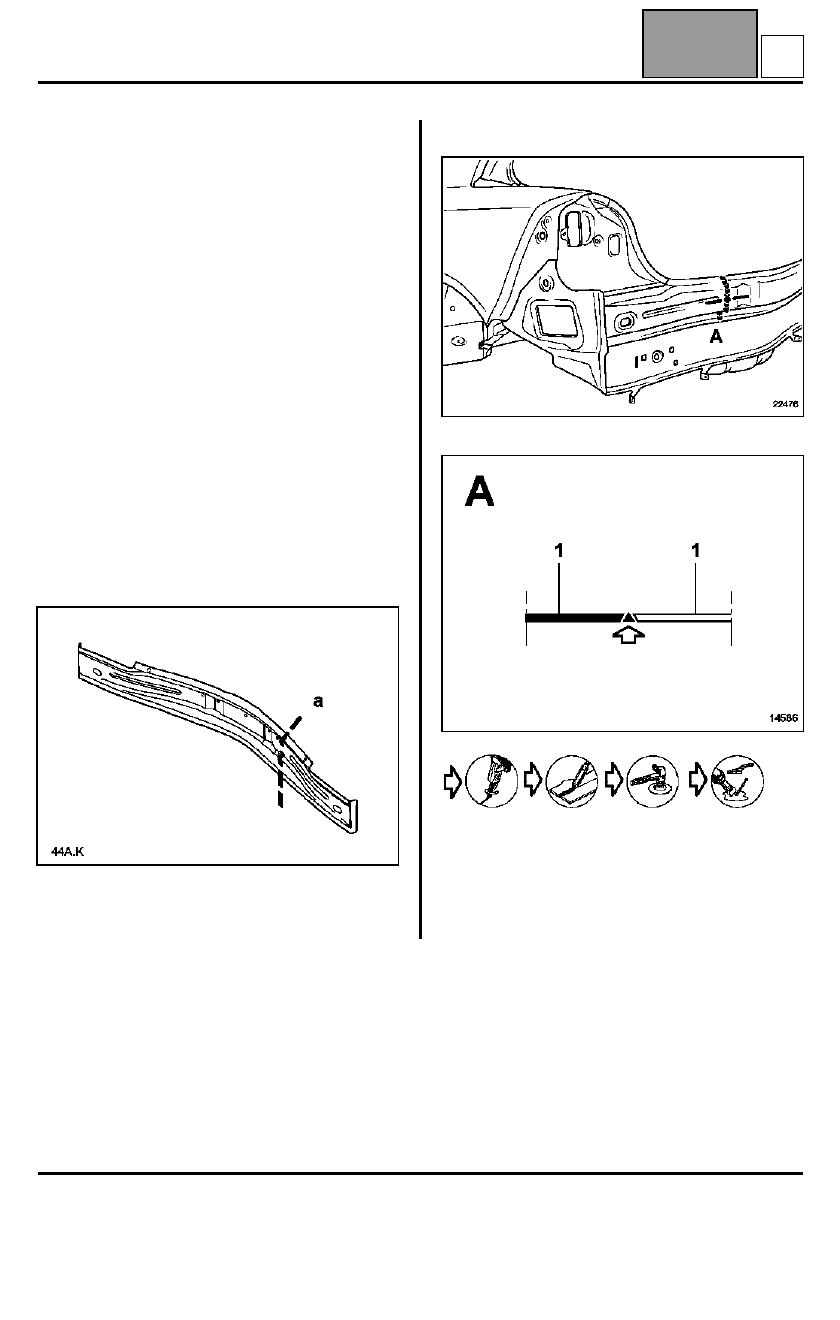

Sustitución según corte a







NOTA:
La posición del corte puede variar según la parte que
se va a sustituir, éste no se debe efectuar en un
orificio oblongo.

Edition 2

K

ESTRUCTURA SUPERIOR TRASERA

Faldón trasero

44A

44A-22

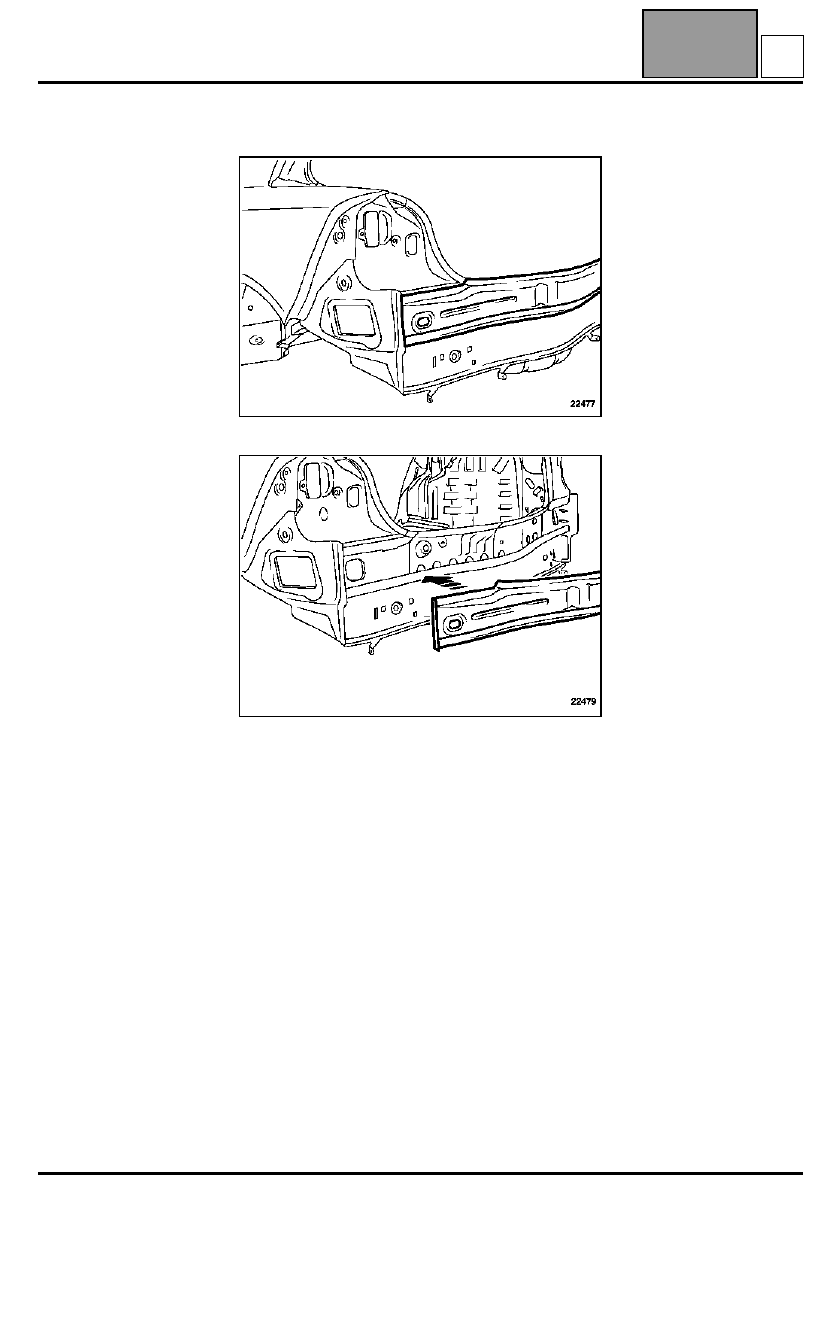

Sustitución completa

Edition 2

K

ESTRUCTURA SUPERIOR TRASERA

Forro lateral de faldón trasero

44A

44A-23

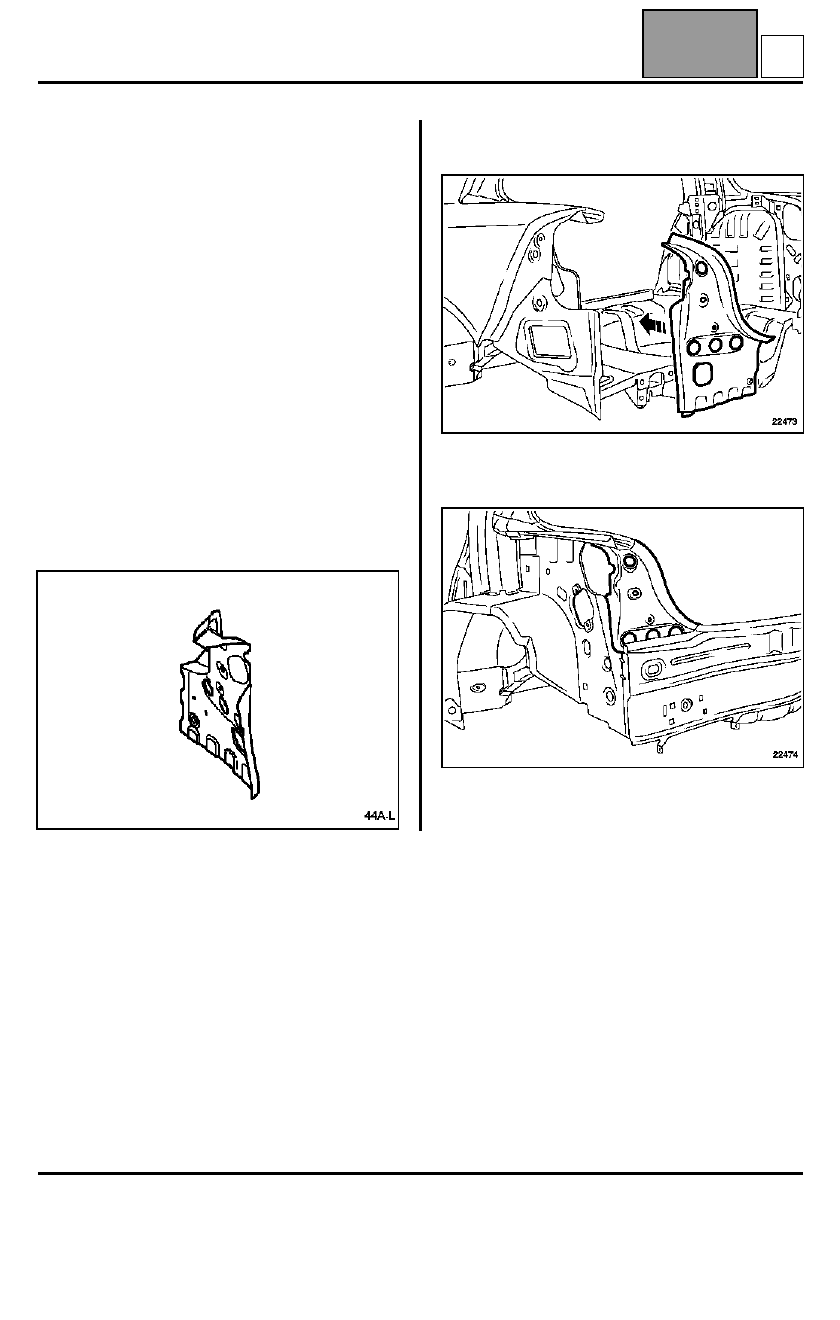

Forro lateral de faldón trasero

La sustitución de esta pieza es una operación
complementaria a la sustitución del conjunto faldón
trasero para una colisión trasera o del soporte del
piloto para una colisión lateral.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:
La operación no presenta dificultades especiales.

Para información, encontrarán en el método uno o
varios dibujos de la pieza montada en el vehículo o
desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada ensamblada con tuerca
engastada.

Sustitución complementaria al conjunto faldón
trasero

Sustitución complementaria al soporte del piloto
sin desgrapado del faldón trasero

Edition 2

L
