ESTRUCTURA SUPERIOR TRASERA

Travesaño soporte de paragolpes trasero

44A

44A-24

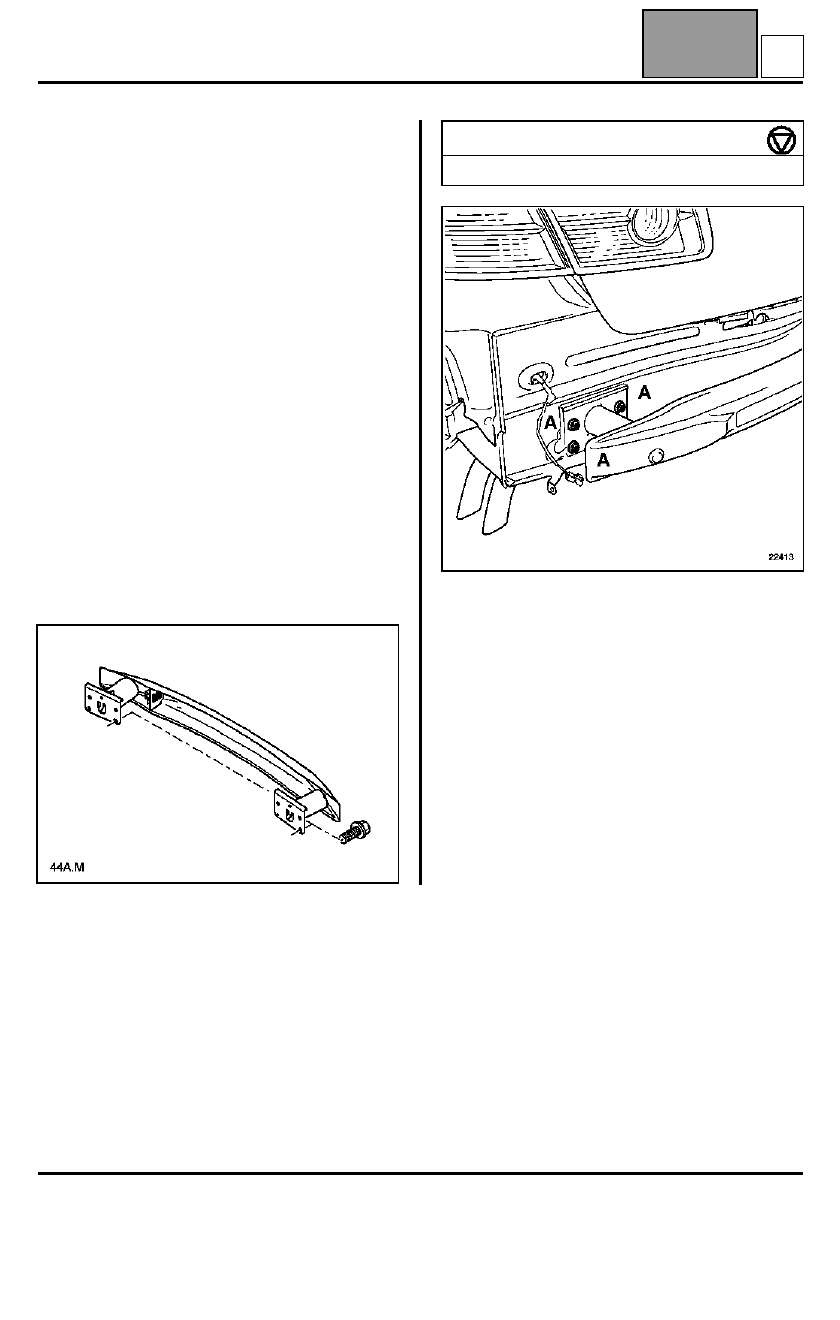

Travesaño soporte de paragolpes trasero

La sustitución de esta pieza es una operación de base
para una colisión trasera.

Es un elemento de estructura desmontable.

En la operación descrita a continuación, encontrarán
sólo las descripciones de las uniones específicas a la
pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:
La pieza suministrada por el Almacén de Piezas de
Recambio es de color negro y no requiere ajuste del
color en caso de sustitución.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada ensamblada con:
Travesaño extremo trasero
Cajetines absorbedores
Soportes de fijación cajetines
Casquillo roscado de la anilla de remolcado
Escuadra de refuerzo
Deflectores

EXTRACCIÓN
La extracción se efectúa por los tornillos de fijación
lateral (A) (tres a cada lado).

REPOSICIÓN

IMPORTANTE: el travesaño contribuye a la rigidez de
la estructura. Por consiguiente, después de intervenir
en éste, es imperativo respetar el par de apriete.

PAR DE APRIETE (en daN.m)

Tornillos del travesaño A

  4,2

Edition 2

M

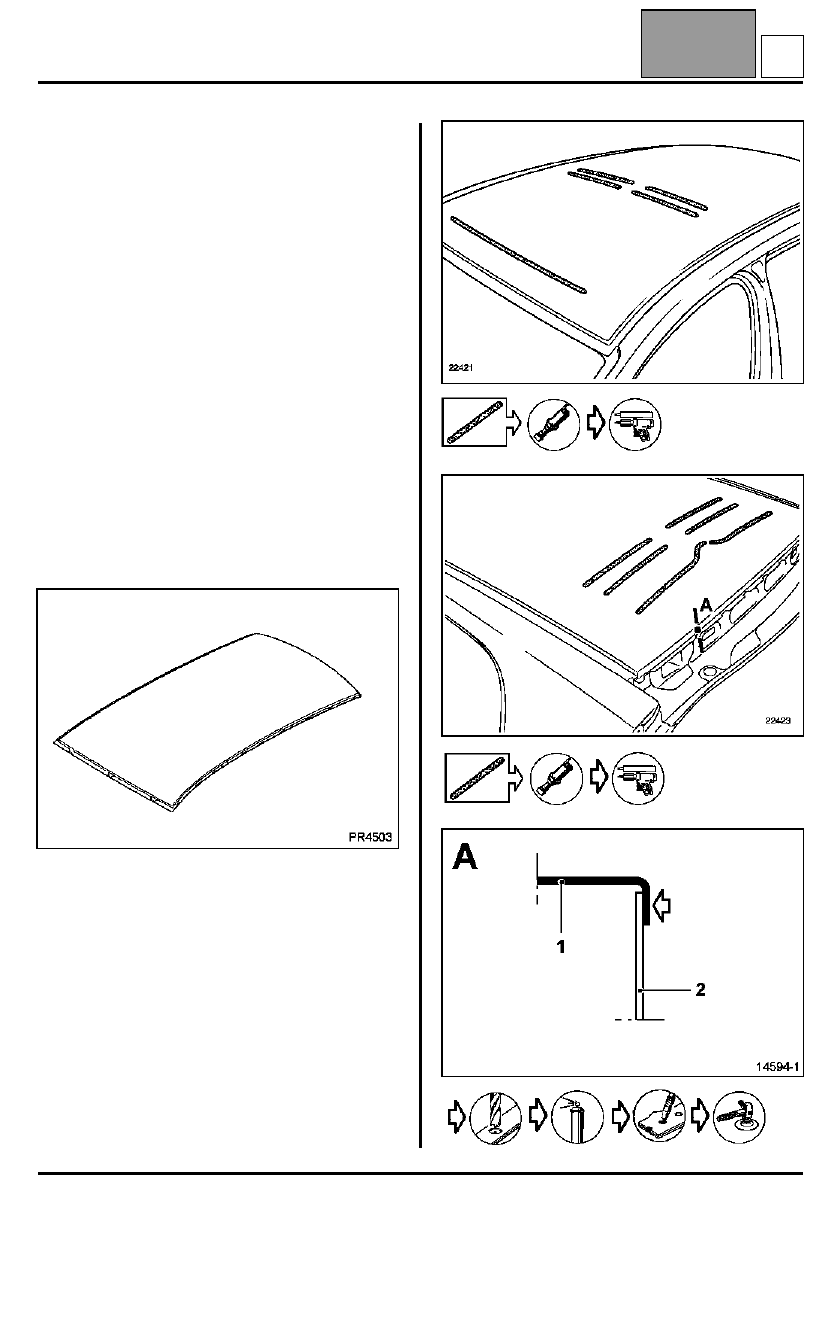

ALTOS DE CARROCERÍA

Techo

45A

A

45A-1

145A

ALTOS DE CARROCERÍA

Techo

La sustitución de esta pieza es una operación de
base.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA: la operación no presenta dificultad particular.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora eléctrica, éstos pueden ser
sustituidos por unos taponados.

Para las zonas de encolado, es necesario utilizar una
cola de calado tipo M. J. Pro (referencia:
77 11 172 676).

COMPOSICIÓN DE LA PIEZA A.P.R.

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):











X10

1 Techo
2 Travesaño trasero de techo

0,9
1

ALTOS DE CARROCERÍA

Techo

45A

A

45A-2

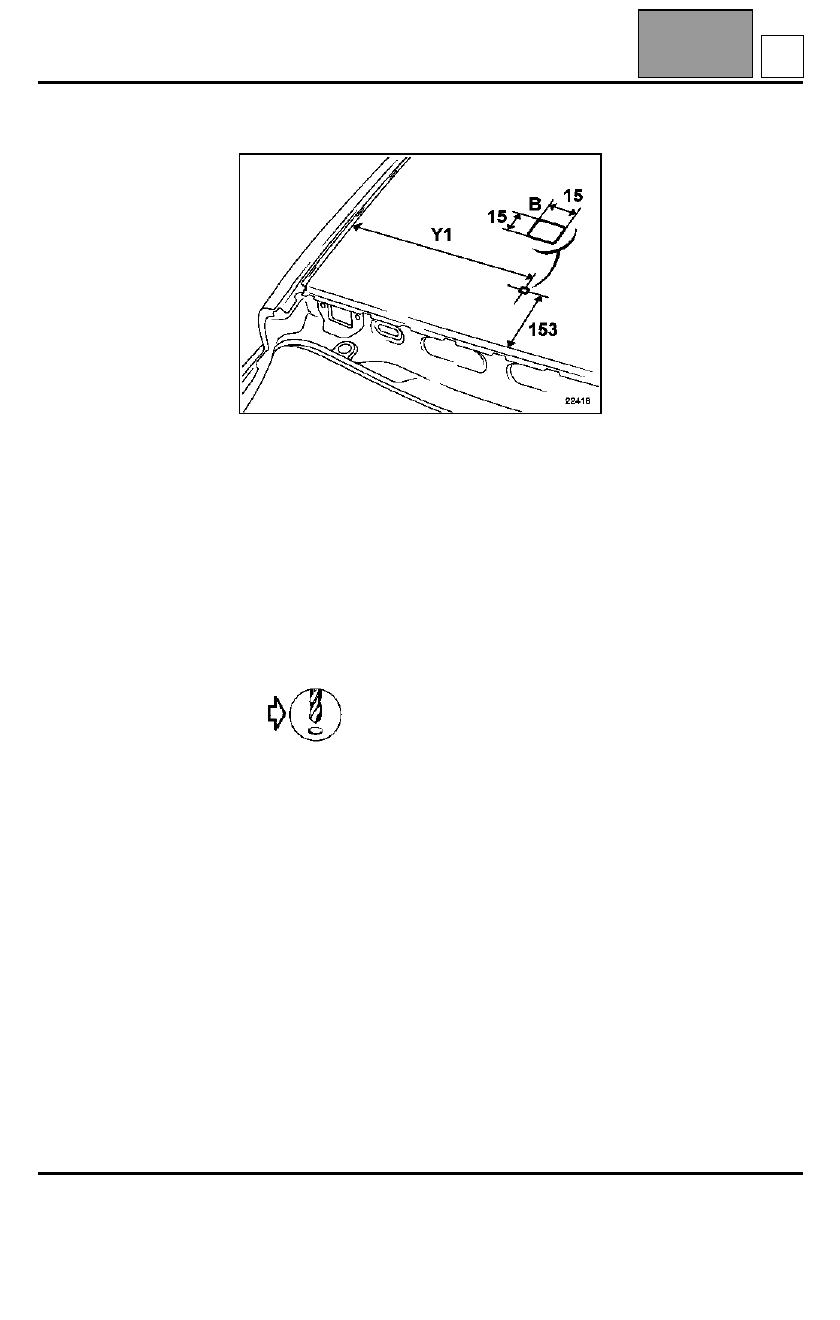

Adaptación para las versiones con antena

NOTA: por razones de estandarización, el Almacén de
Piezas de Recambio suministra únicamente unos
techos sin taladrar.

En consecuencia, para la versión con antena, es
necesario:

1 O bien efectuar un orificio oblongo cuadrado (B)

según las cotas indicadas en el dibujo.
Y1 = 497 mm (este valor debe ser idéntico en ambos
lados).

2 O bien efectuar únicamente un taladrado.

B





∅

 20

ATENCIÓN: para el caso N

°

2, antes de realizar el

montaje definitivo de la antena, será necesario
asegurar la estanquidad del interfaz con masilla de
relleno (consultar la nota técnica n

°°°°

396A).

RECUERDEN: para todas las operaciones de puesta
al desnudo de las chapas, es indispensable una
protección anticorrosión.

La gama de protección debe aplicarse con los
productos siguientes:

Imprimación fosfatante

77 01 423 933

Diluyente reactivo

77 01 423 955

ALTOS DE CARROCERÍA

Travesaño delantero de techo

45A

A

45A-3

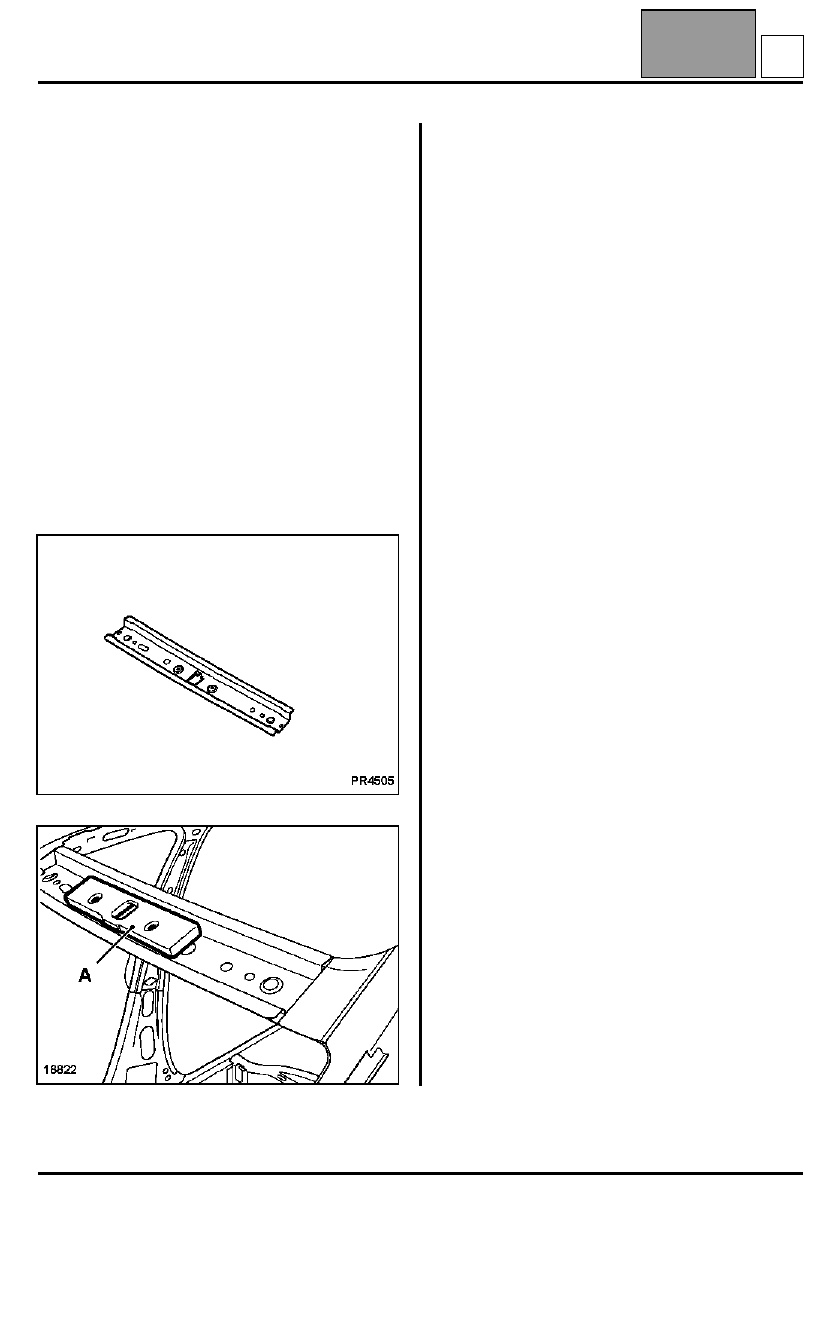

Travesaño delantero de techo

La sustitución de esta pieza es una operación
complementaria a la sustitución del techo.

Forma parte del caso n

°

1 (ver introducción

capítulo 40A-C "Designación de las piezas" ).

Para información, encontrarán en el método un dibujo
de la pieza colocada en el vehículo.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA: no hay especificidad de método para esta
operación, todas las uniones se pueden realizar como
las de origen.

COMPOSICIÓN DE LA PIEZA A.P.R.

Pieza ensamblada con:
Cierre de travesaño

ATENCIÓN: será necesario colocar la masa acústica
(A) antes de realizar el montaje del techo.

B
