ESTRUCTURA SUPERIOR TRASERA

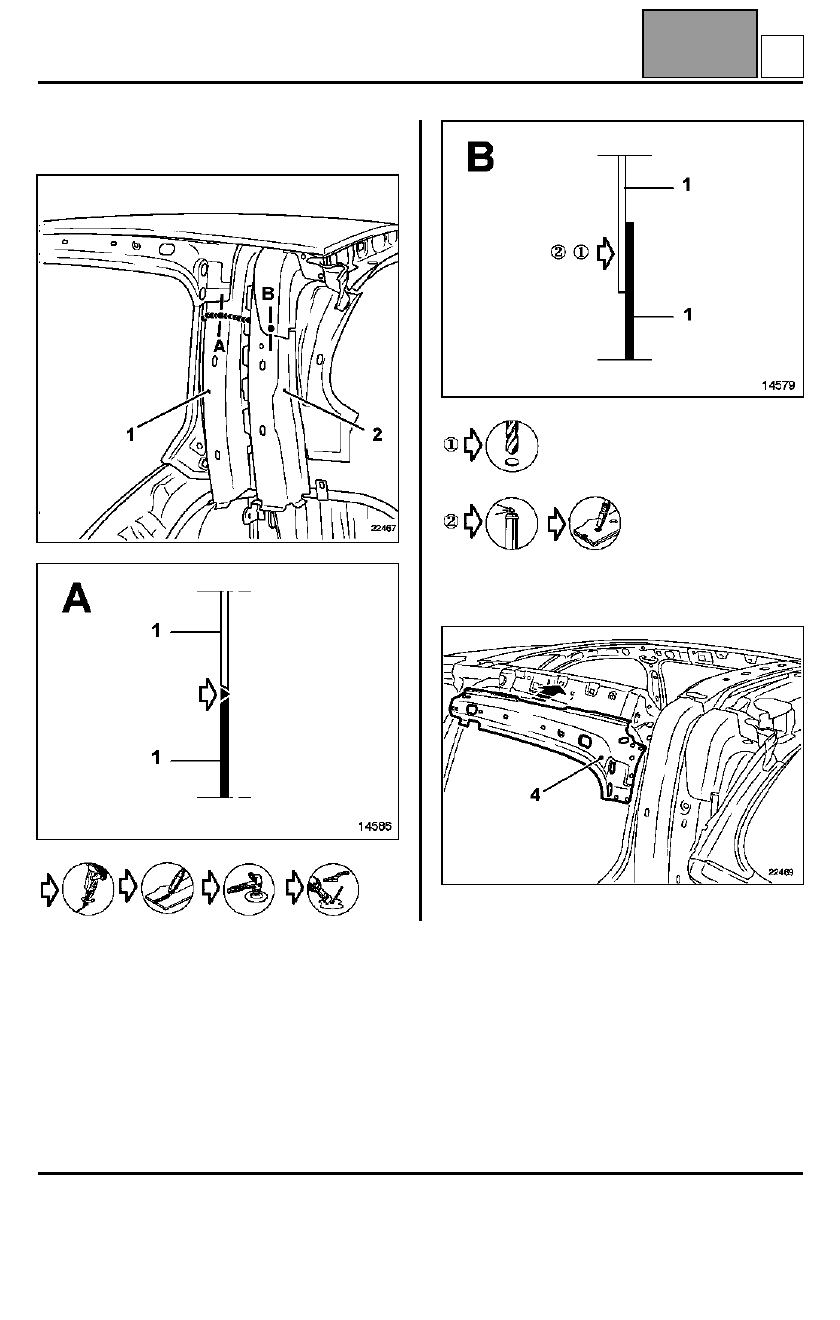

Refuerzo de custodia

44A

44A-16

Sustitución de las partes 1 y 2 según el corte (a)
complementaria al paso de rueda exterior trasero









  en el vehículo





  X4

Sustitución de la parte 3 complementaria al techo
y a los altos de carrocería por ejemplo

Edition 2

G

ESTRUCTURA SUPERIOR TRASERA

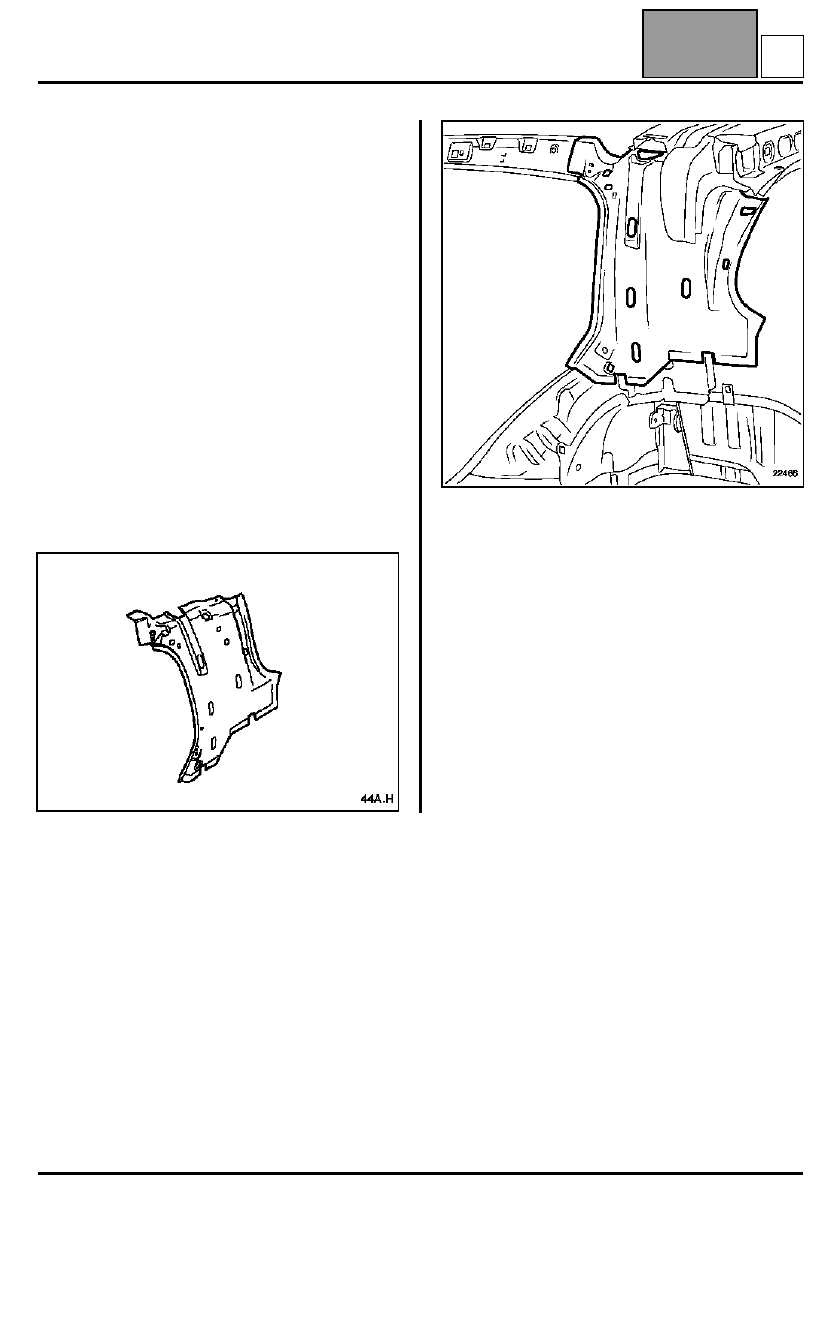

Forro de custodia

44A

44A-17

Forro de custodia

La sustitución de esta pieza es una operación
complementaria a la sustitución del refuerzo de
custodia para una colisión lateral trasera.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:
La operación no presenta dificultades especiales.

Para información, encontrarán en el método uno o
varios dibujos de la pieza montada en el vehículo o
desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada ensamblada con tuerca
engastada.

Edition 2

H

ESTRUCTURA SUPERIOR TRASERA

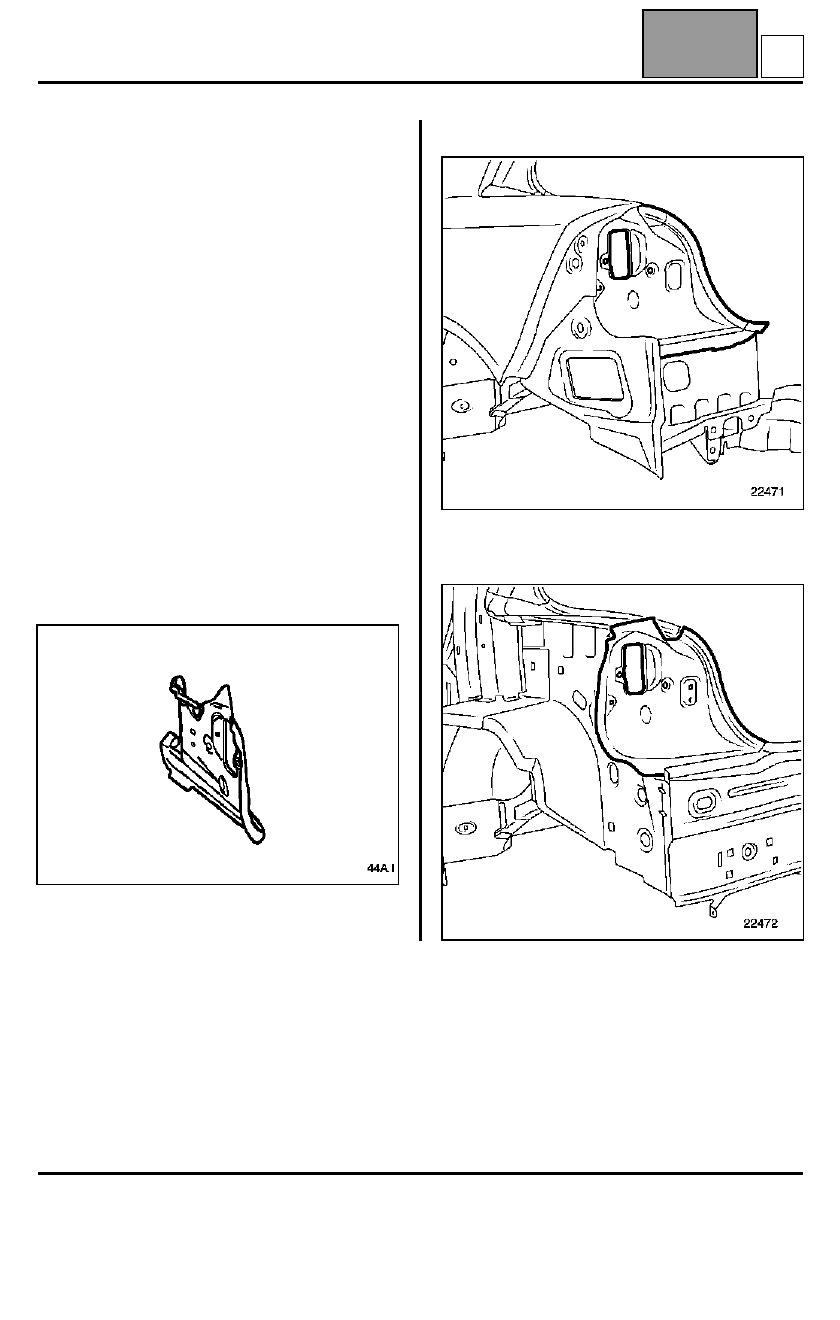

Soporte del piloto trasero

44A

44A-18

Soporte del piloto trasero

La sustitución de esta pieza es una operación
complementaria a la sustitución del faldón para una
colisión lateral trasera o al panel de la aleta trasera
para una colisión lateral trasera.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:
La operación no presenta dificultades especiales.

Para información, encontrarán en el método uno o
varios dibujos de la pieza montada en el vehículo o
desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada ensamblada con:
Refuerzo de centrador de portón
Jaula placa
Placa
Espárrago de masa soldado

Sustitución complementaria al faldón

Sustitución complementaria al panel de la aleta
trasera

Edition 2

I

ESTRUCTURA SUPERIOR TRASERA

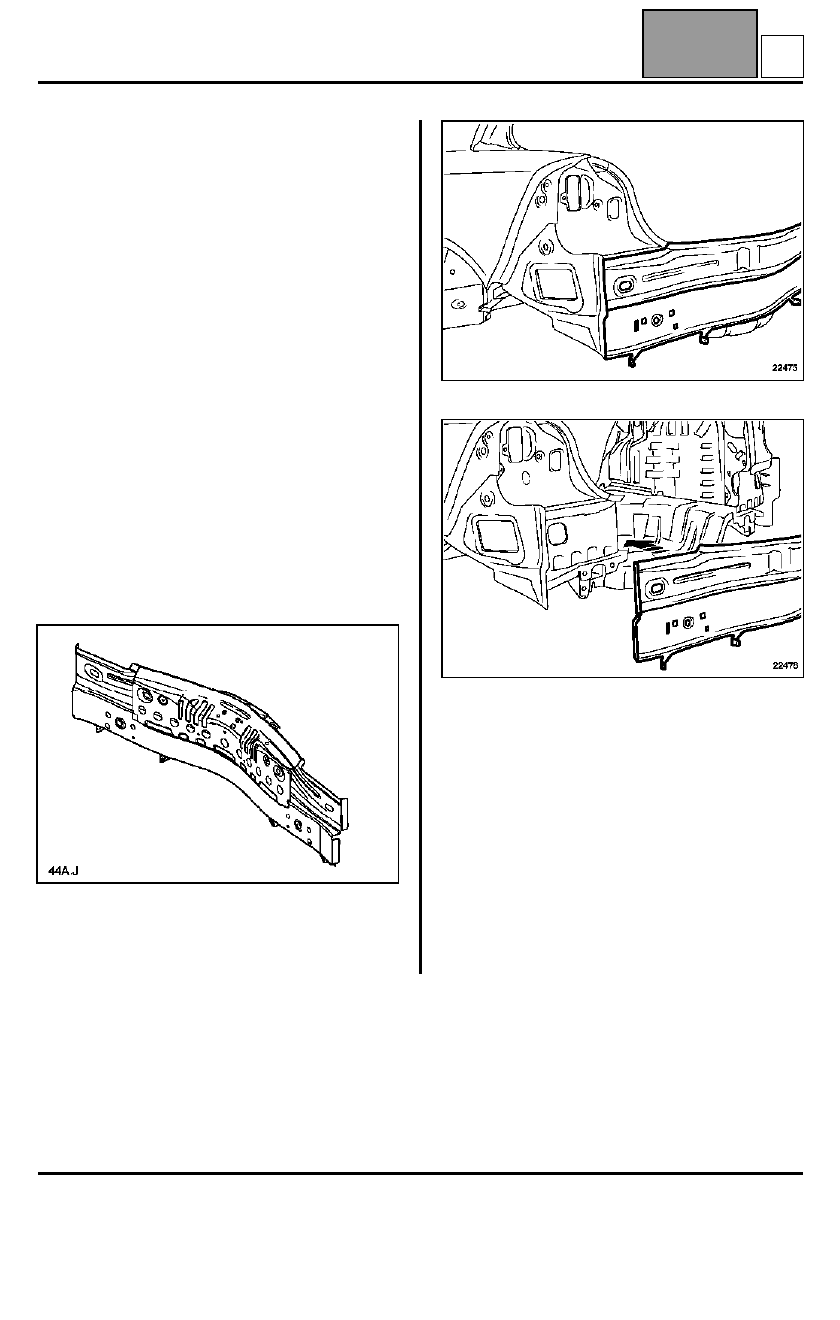

Conjunto faldón trasero

44A

44A-19

Conjunto faldón trasero

La sustitución de esta pieza es una operación de base
para una colisión trasera.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:
La operación no presenta dificultades especiales.

Para información, encontrarán en el método uno o
varios dibujos de la pieza montada en el vehículo o
desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada ensamblada con:
Faldón trasero
Forro de faldón
Travesaño extremo trasero
Soporte de resbalón
Tuercas engastadas
Soporte de paragolpes

PIEZAS CONCERNIDAS (espesor en mm):

1

Forro de faldón trasero

0,7

2

Forro lateral de faldón trasero

1

Edition 2

J
