ESTRUCTURA SUPERIOR TRASERA
Vierteaguas superior del panel de aleta trasera
44A
44A-8
Vierteaguas superior del panel de aleta trasera
La sustitución de esta pieza es una operación
complementaria a la sustitución del panel de aleta
trasera para una colisión lateral trasera.
En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas de la pieza concernida.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).
NOTA:
La operación no presenta dificultades especiales.
Para información, encontrarán en el método uno o
varios dibujos de la pieza montada en el vehículo o
desplazada.
En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.
COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza suministrada ensamblada con:
Vierteaguas inferior
Vierteaguas central
Vierteaguas lateral trasero
Refuerzo del soporte de rótula
Rótula
Arandela cónica
Eje soldado
Tuerca engastada
PIEZAS CONCERNIDAS (espesor en mm):
1
Travesaño trasero del techo
1
2
Forro de travesaño trasero del techo
1,2

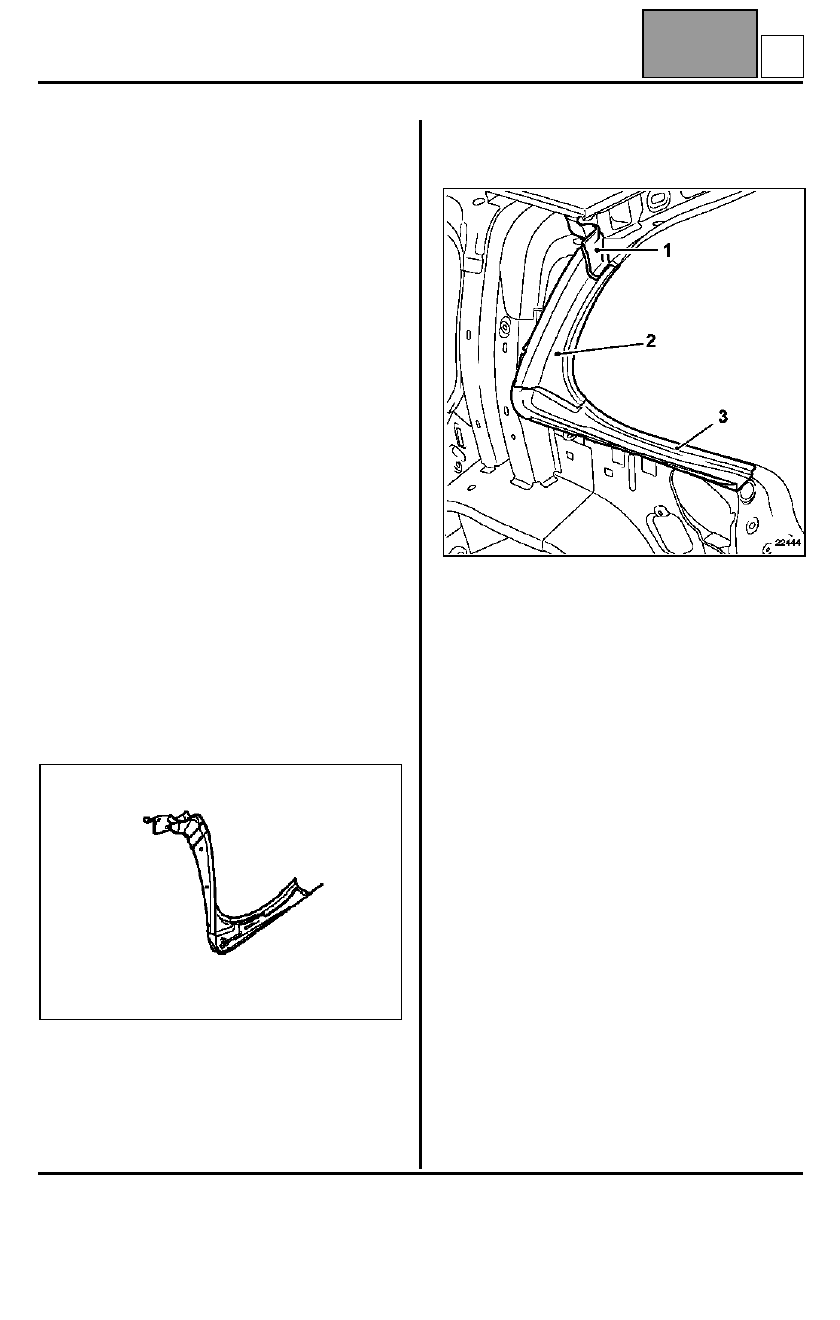

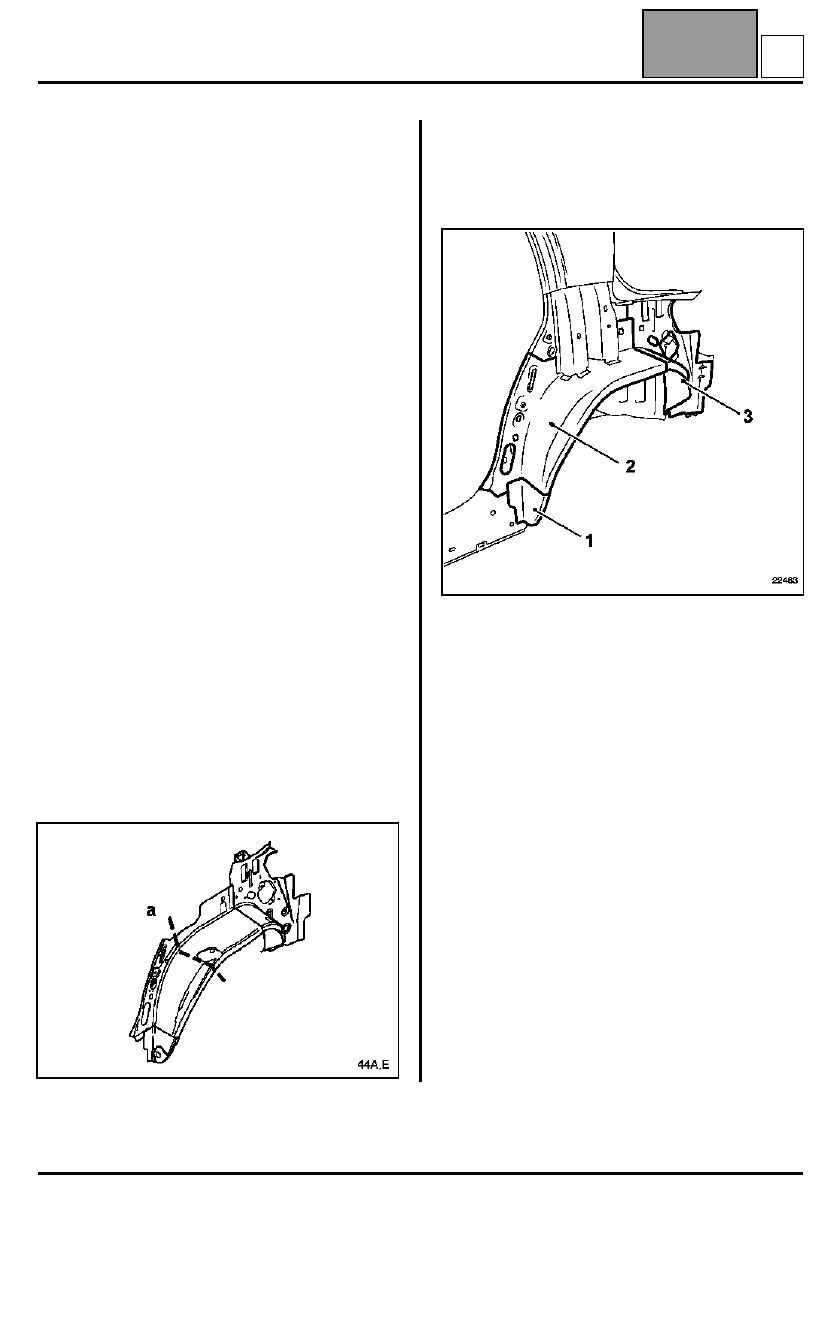

El vierteaguas superior del panel de aleta trasera
consta de tres partes:
– parte superior (1),
– parte central (2),
– parte inferior (3).
Según el grado del choque, es posible sustituir
únicamente las piezas dañadas.
Este tipo de operación requiere desgrapar los
elementos que se van a sustituir del ensamblado
suministrado por el Almacén de Piezas de Recambio.

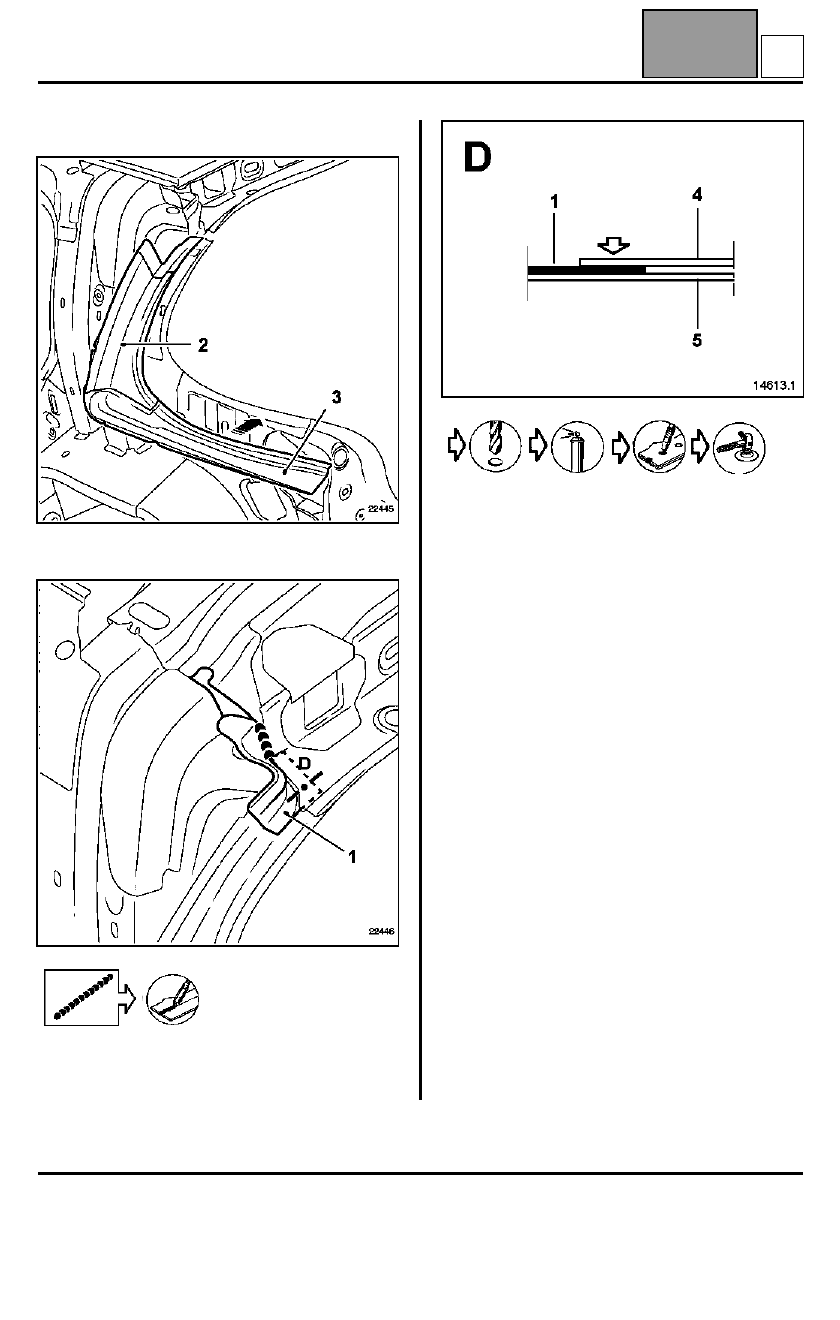

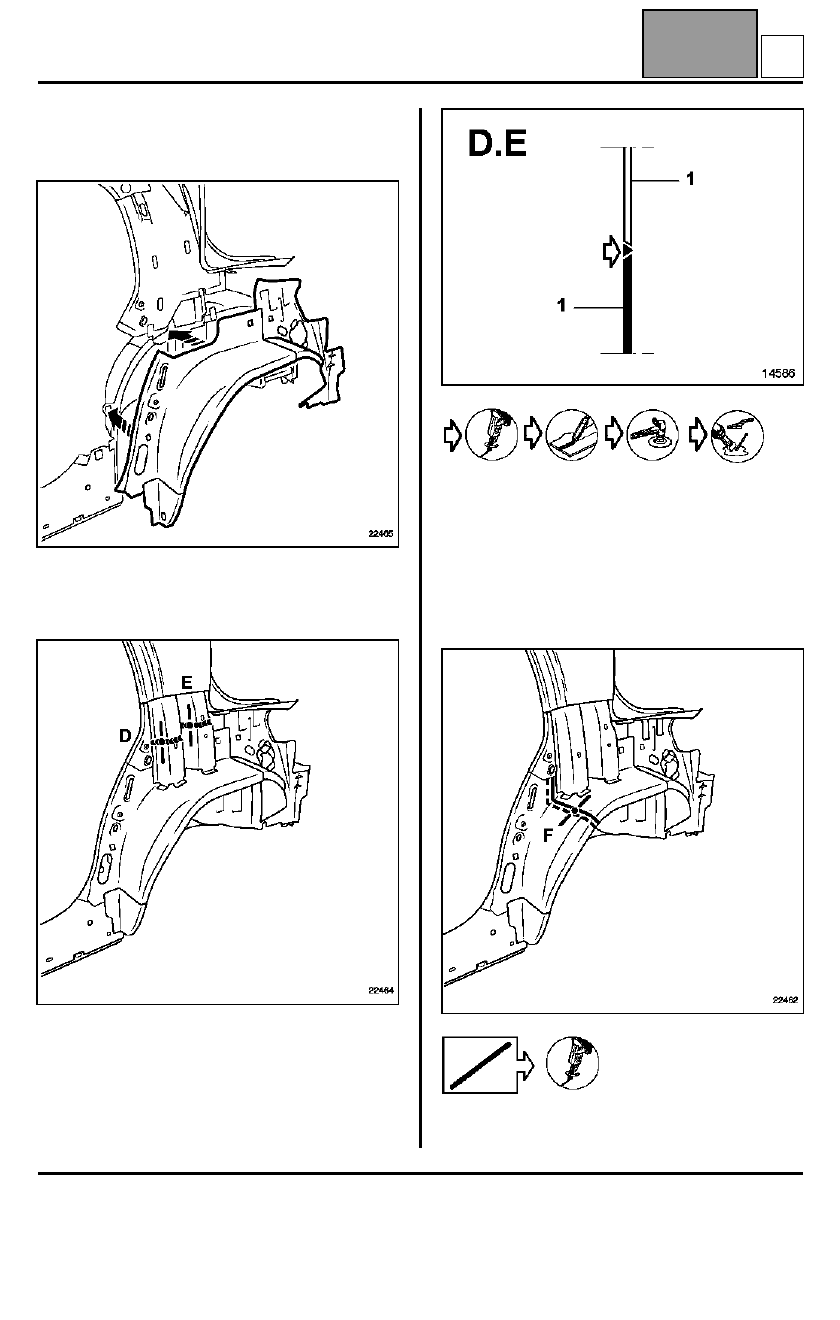

Encontrarán a continuación un ejemplo de sustitución
de las partes central e inferior (2 y 3).
1 Parte superior del vierteaguas del panel de
aleta
2 Parte central del vierteaguas del panel de
aleta
3 Parte inferior de vierteaguas de panel de
aleta
1,5
0,7
0,7
