ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasera

44A

44A-4

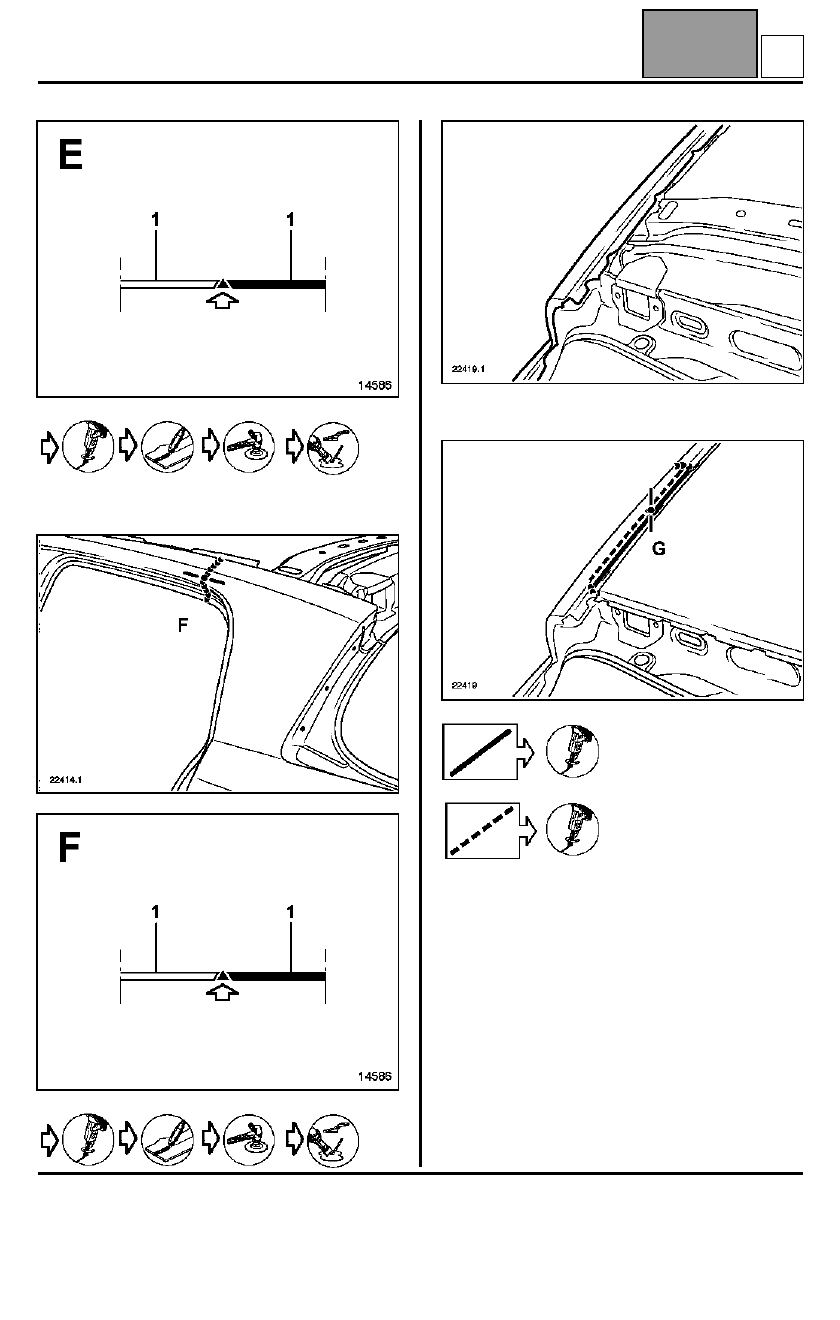

Particularidad del corte (a)







Particularidad del corte (e)



  en pieza de recambio



  en el vehículo

Edition 2

A

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasera

44A

44A-5

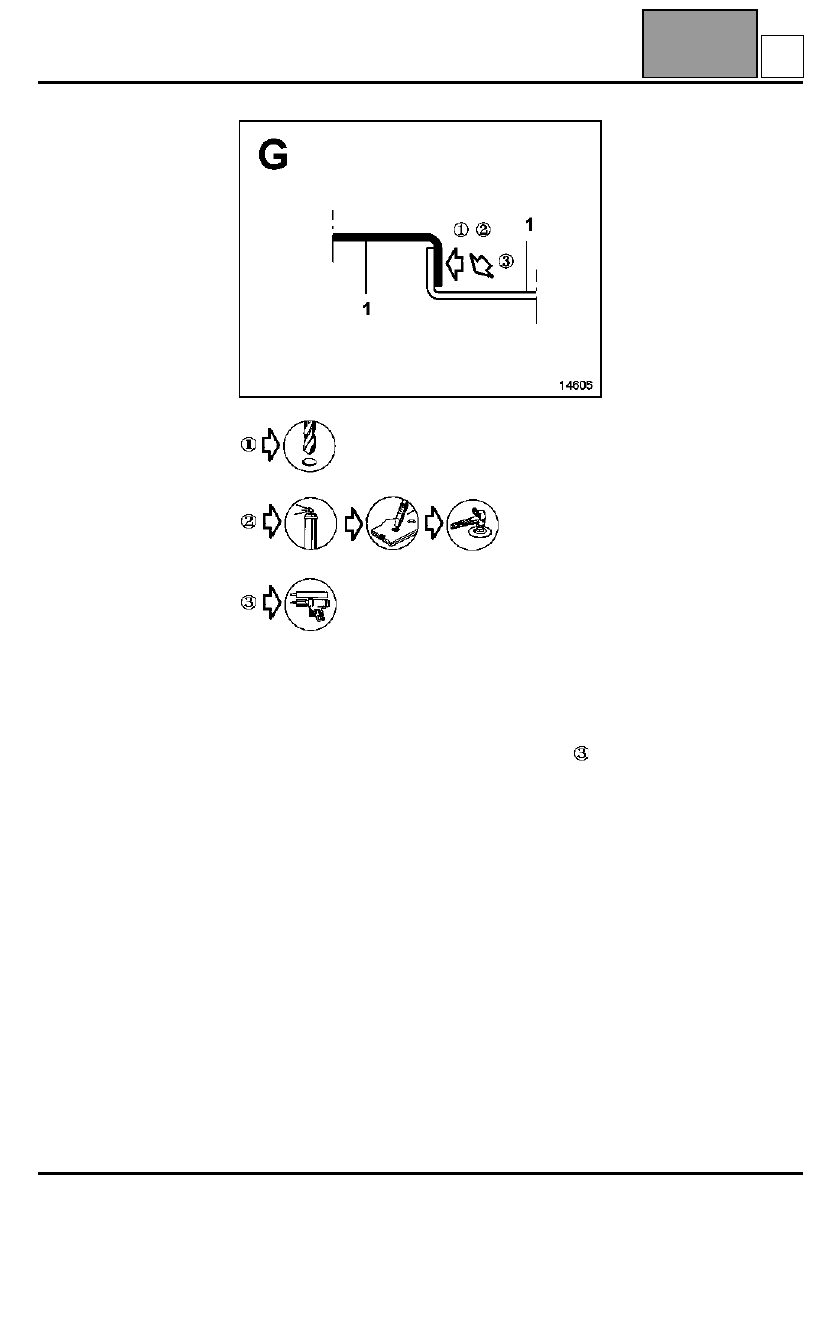

  en pieza de recambio









NOTA:
El número de puntos de taponado no está indicado,
será necesario respetar una separación de
aproximadamente 60 mm entre los puntos de
soldadura, y después aplicar, tras la soldadura, un
cordón de masilla en el ángulo interior (operación

)

para asegurar la estanquidad y el aspecto.
Utilizar masilla tipo M.J. Pro (referencia:
77 11 172 676).

Edition 2

A

ESTRUCTURA SUPERIOR TRASERA

Añadido del panel de aleta trasera

44A

44A-6

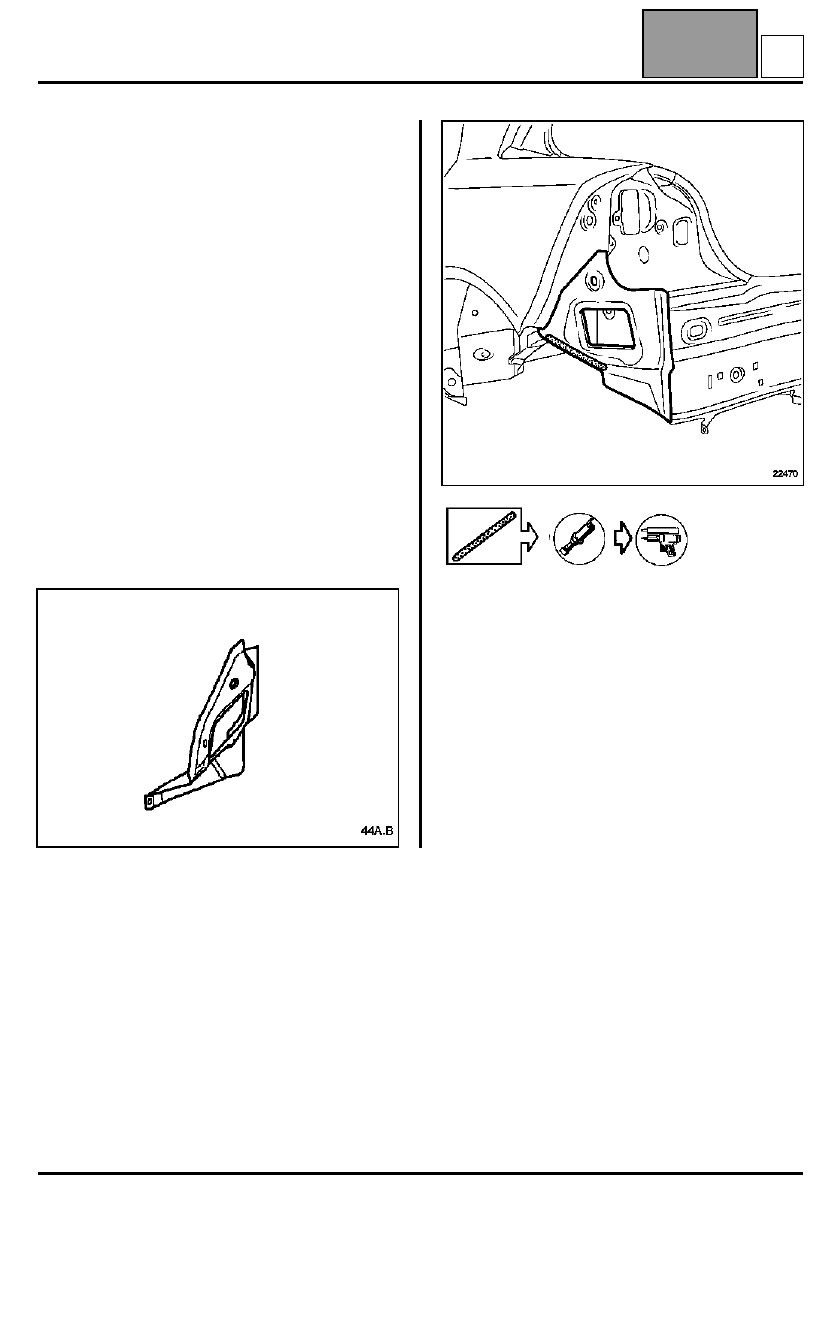

Añadido del panel de aleta trasera

La sustitución de esta pieza es una operación de base
para una colisión lateral trasera en la parte inferior.

En el método descrito a continuación, encontrarán
únicamente las descripciones y las uniones
específicas a la pieza concernida.

NOTA:
La operación no presenta dificultades especiales.
Para información, encontrarán en el método uno o
varios dibujos de la pieza montada en el vehículo o
desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

Para las partes pegadas, será necesario utilizar una
cola de estructura tipo MCT 514 (referencia:
77 11 172 674).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.





Edition 2

B

ESTRUCTURA SUPERIOR TRASERA

Vierteaguas inferior del panel de aleta trasera

44A

44A-7

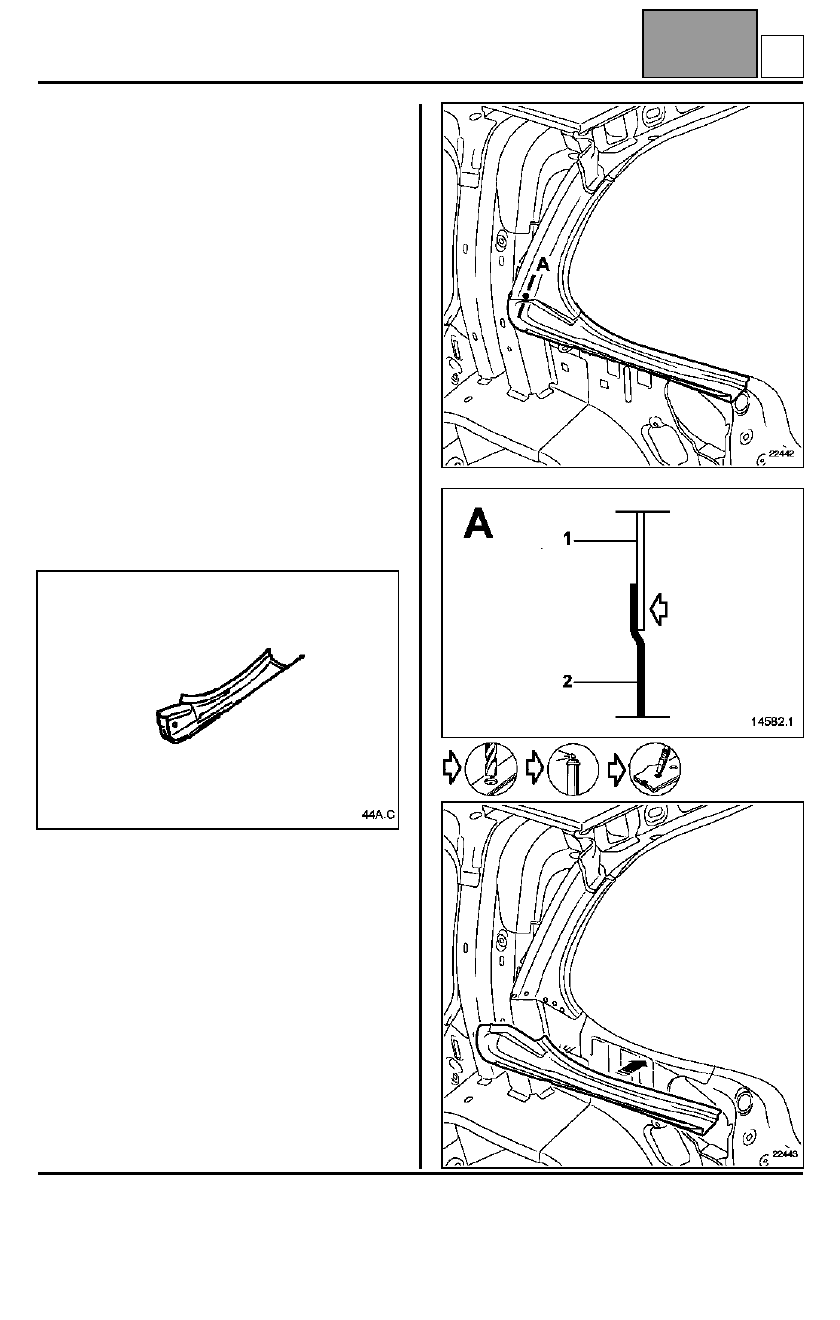

Vierteaguas inferior del panel de aleta trasera

La sustitución de esta pieza es una operación
complementaria a la sustitución del panel de aleta
trasera con soporte del piloto para una colisión
trasera.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:
La operación no presenta dificultades especiales.

Para información, encontrarán en el método uno o
varios dibujos de la pieza montada en el vehículo o
desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada ensamblada con:
Vierteaguas lateral trasero
Eje soldado

PIEZAS CONCERNIDAS (espesor en mm):

1

Vierteaguas inferior de panel de aleta

0,7

2

Vierteaguas superior de panel de aleta

0,7





  X6

Edition 2
