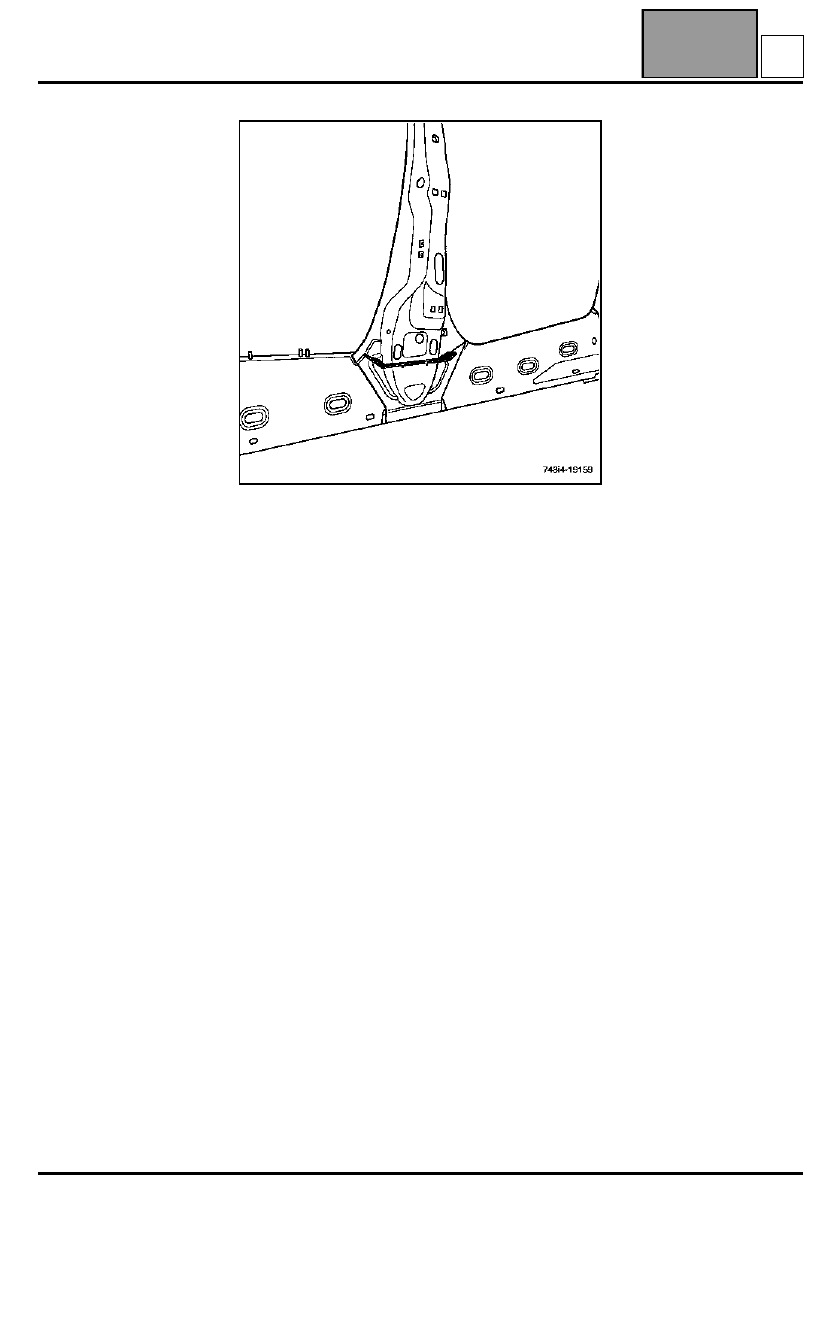

ESTRUCTURA SUPERIOR LATERAL

Pie medio

43A

A

43A-13

RECUERDEN: es imperativo sustituir el inserto
hinchable (consultar el método descrito
capítulo 43A-A).

E

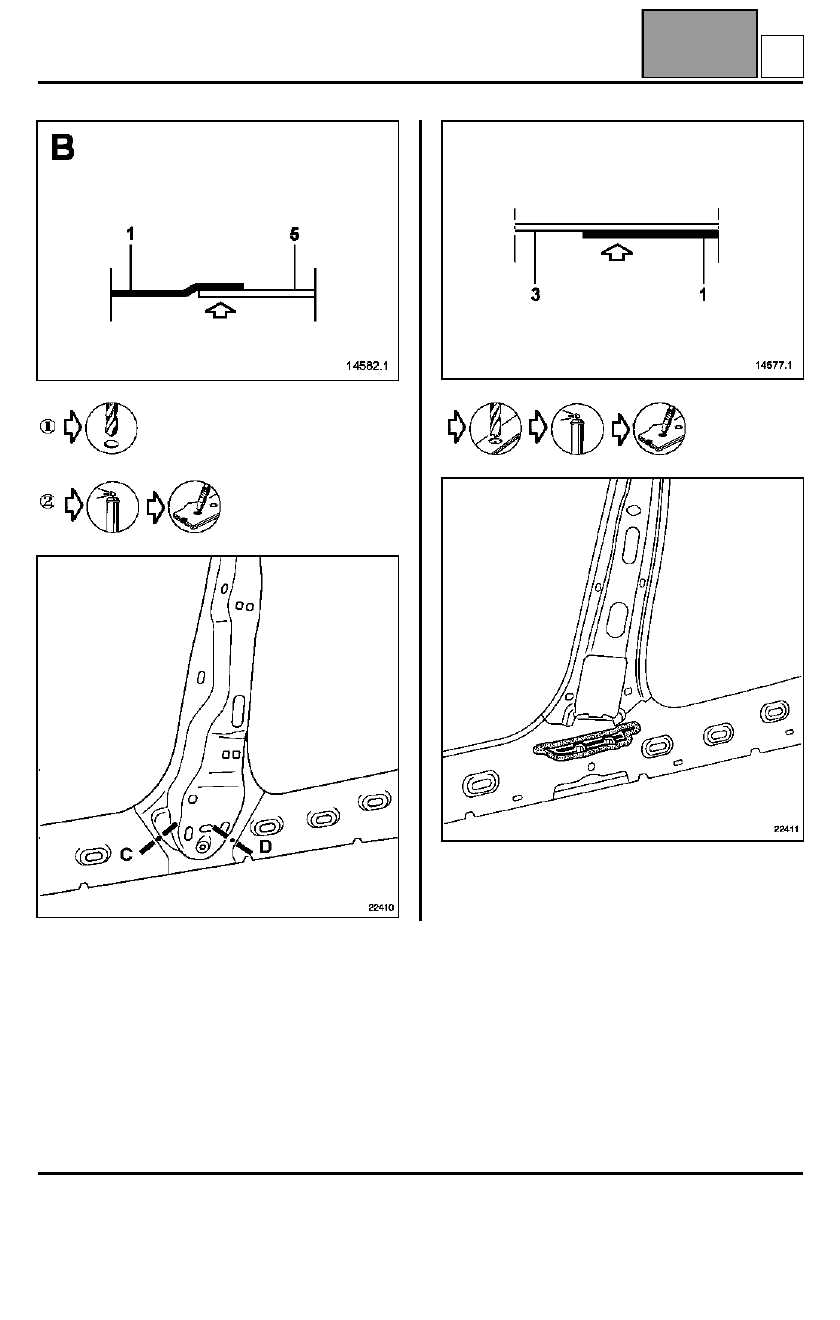

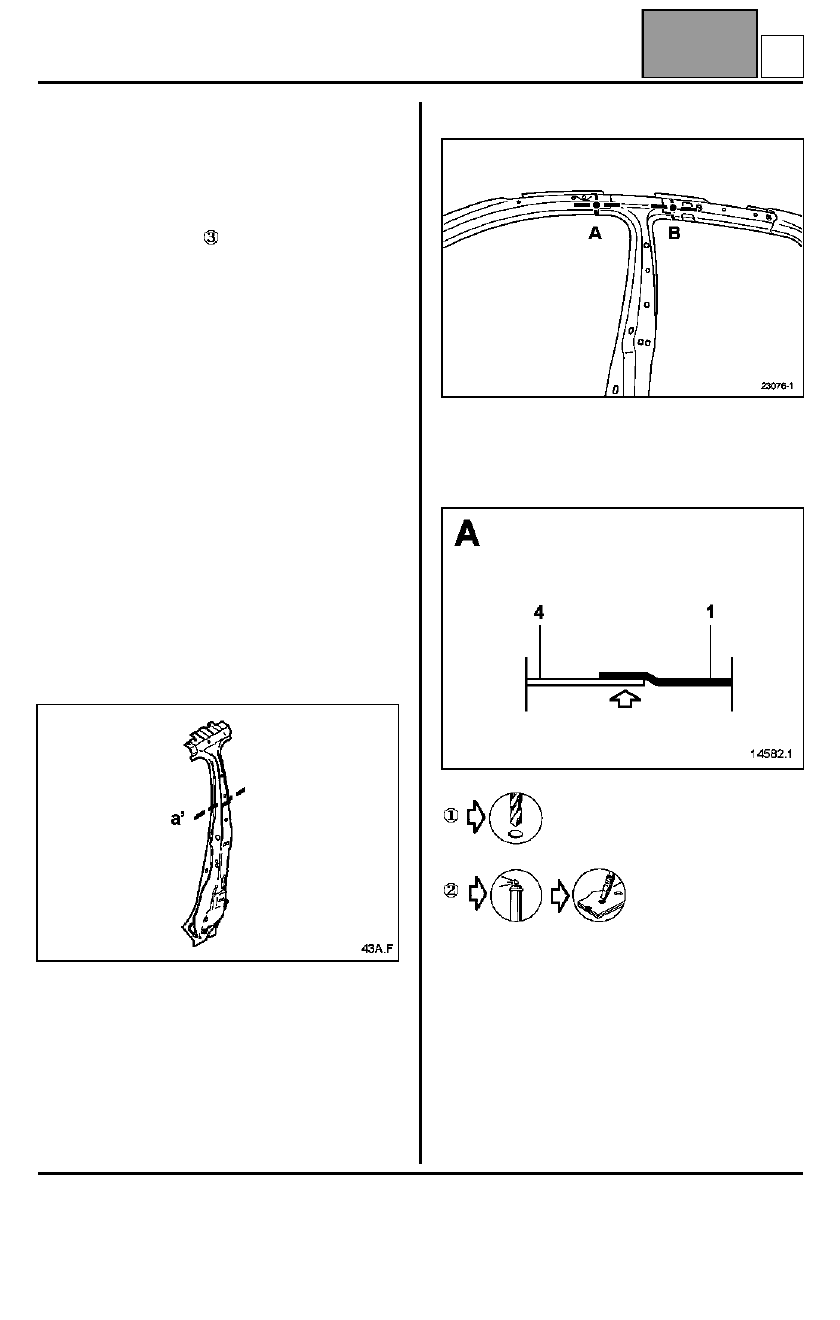

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie medio

43A

A

43A-14

Refuerzo del pie medio

La sustitución completa de esta pieza es una
operación complementaria a la sustitución de los altos
de carrocería y requiere la extracción del refuerzo del
forro del montante de vano para una colisión lateral
delantera o del refuerzo de viga para una colisión
lateral trasera.

Forma parte del caso n

°



 (ver introducción

capítulo 40A-C "Designación de las piezas").

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Para efectuar esta operación, es necesario solicitar
como suplemento el inserto hinchable inferior.

La sustitución se efectúa según dos posibilidades:
– completa,
– siguiendo el corte (a') complementaria al pie medio,

cortes (a, b y c).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo de bisagras
Puente de fijación del satélite
Placa
Tuerca

PIEZAS CONCERNIDAS (espesor en mm):

Sustitución completa

NOTA: el refuerzo del pie medio pasa bajo el refuerzo
del montante del vano y bajo el refuerzo de viga, esto
requiere la extracción del refuerzo del forro del
montante del vano (5) o de refuerzo de viga (4).



  en el vehículo





  X4

1

Refuerzo del pie medio

1,8

2

Refuerzo de bisagras

1,5

3

Cierre del bajo de carrocería

1

4

Refuerzo del forro del montante del vano

1,2

5

Forro de altos de carrocería

1

F

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie medio

43A

A

43A-15



  en el vehículo





  X4







  X2

RECUERDEN: es imperativo sustituir el inserto
hinchable (consultar el método descrito
capítulo 43A-A).

F

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie medio

43A

A

43A-16

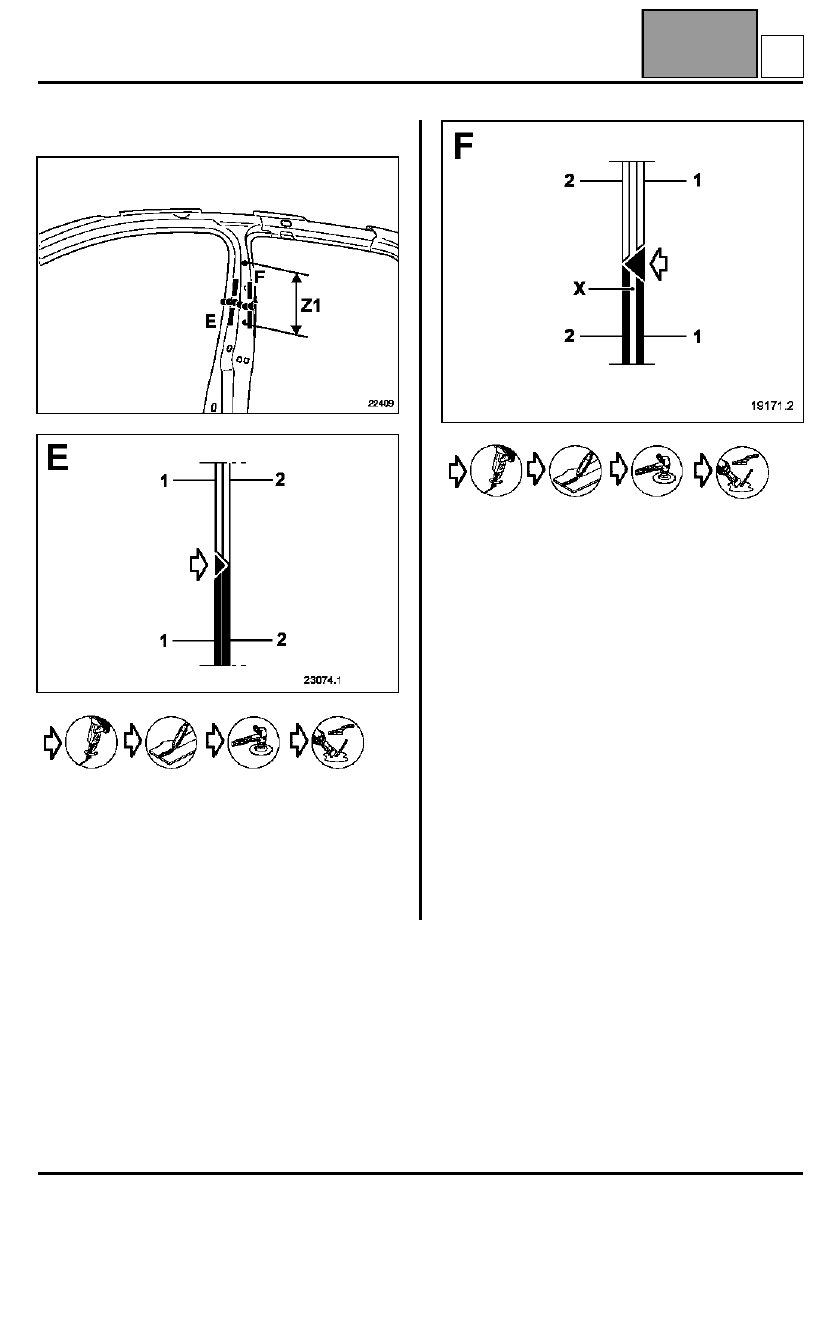

Sustitución según corte (a')









NOTA: la posición del corte (a') puede variar en la
zona Z1 según la parte a sustituir, éste no se debe
efectuar en un orificio oblongo.

ATENCIÓN: en este caso de una sustitución vinculada
con el pie medio parcial, los cortes deben ser
decalados imperativamente.









NOTA: la zona X está vacía.
