ESTRUCTURA SUPERIOR LATERAL

Forro del montante de vano de parabrisas

43A

A

43A-9

Forro del montante de vano de parabrisas

La sustitución de esta pieza es una operación
complementaria a la sustitución del refuerzo del forro
del montante de vano completo para una colisión
lateral.

Forma parte del caso n

°



 (ver introducción

capítulo 40A-C "Designación de las piezas").

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Esta operación puede efectuarse también
parcialmente como complemento de la sustitución de
un pie delantero o de un pie medio según corte (a)
(conservar la parte delantera o trasera según el caso).

IMPORTANTE:
El forro del montante de vano está compuesto de dos
chapas de espesor diferente solapadas (soldadas)
juntas.

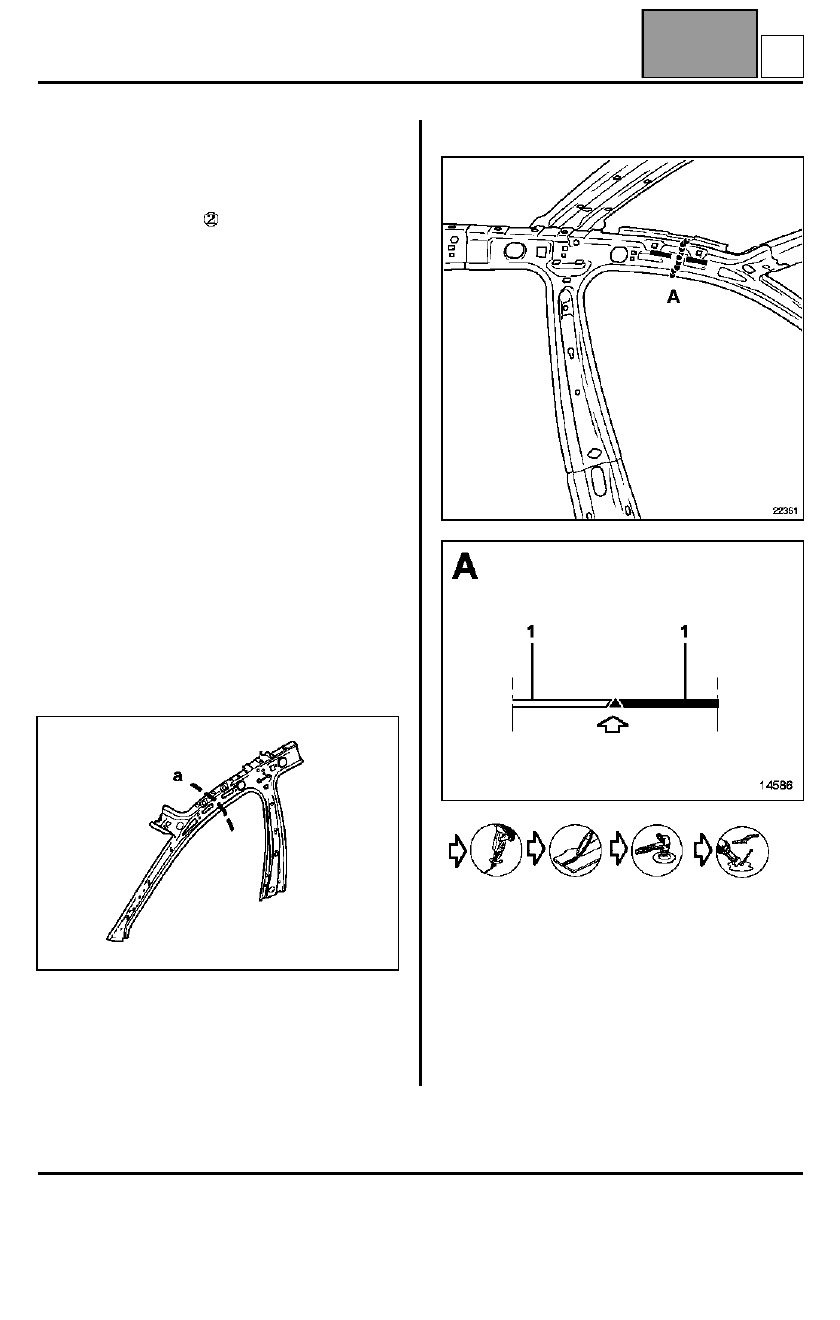

El corte (a) se efectúa a 20 mm en la parte delantera
de la línea de solapado.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con la tuerca de fijación del
cinturón.

PIEZAS CONCERNIDAS (espesor en mm):

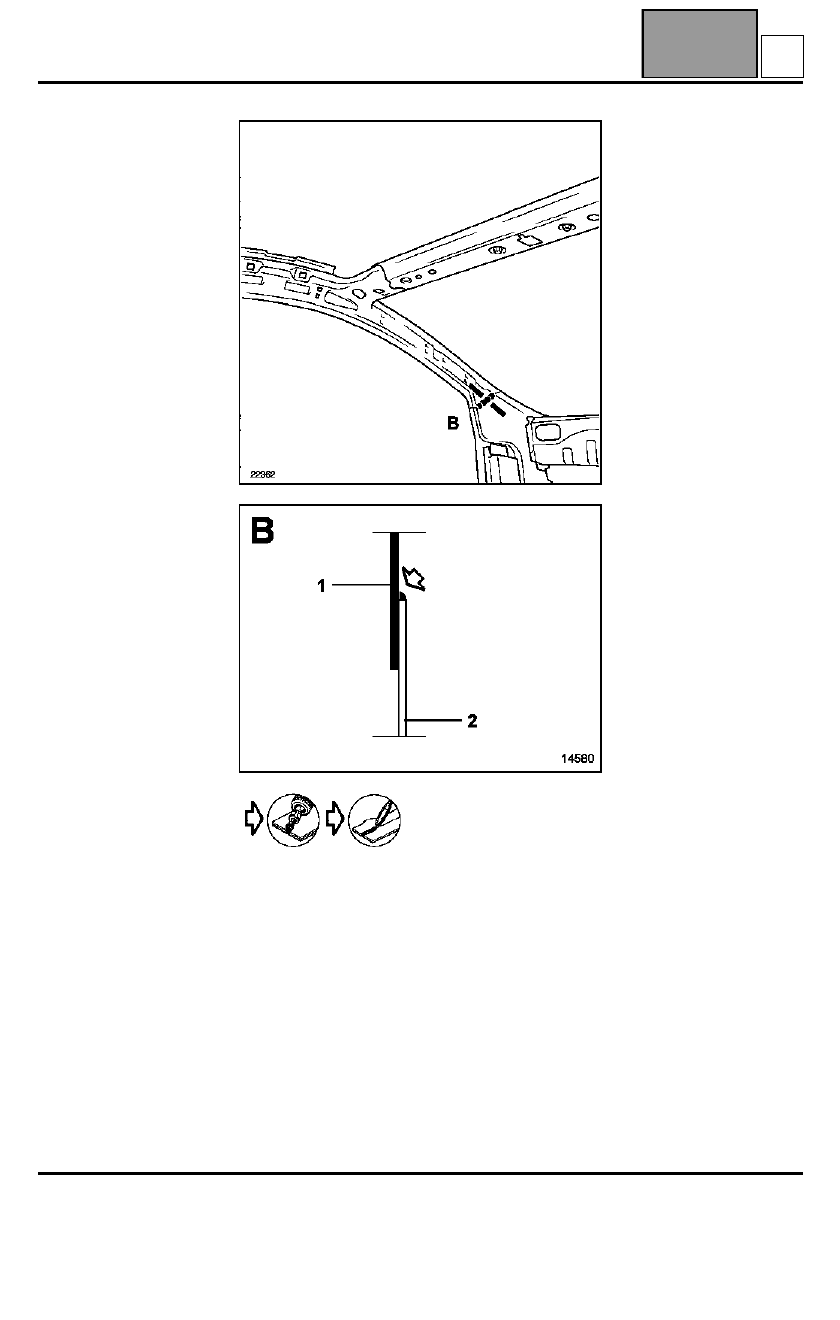

Sustitución según corte A









1

Forro del montante de vano.

1,2/1,5

2

Costado de alero

1

D

ESTRUCTURA SUPERIOR LATERAL

Forro del montante de vano de parabrisas

43A

A

43A-10





  L 60 mm

D

ESTRUCTURA SUPERIOR LATERAL

Pie medio

43A

A

43A-11

Pie medio

La sustitución de esta pieza es una operación de base
para una colisión lateral.
Forma parte del caso n

°



 (ver introducción

capítulo 40A-C "Designación de las piezas").

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas a la pieza concernida.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Para efectuar esta operación, es necesario solicitar
como suplemento:
– el inserto hinchable interior.

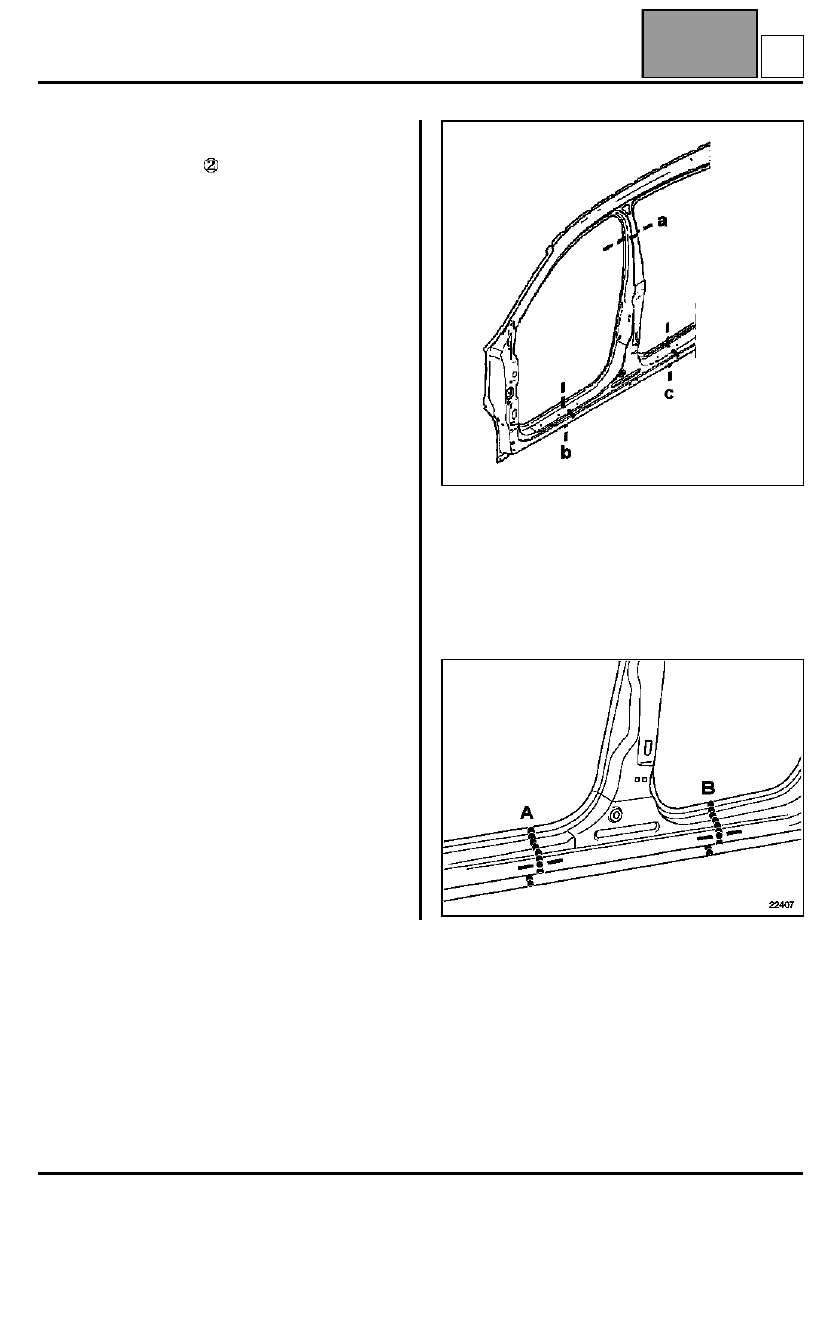

La sustitución se efectúa según los cortes (a, b, y c).

NOTA: por razones de estandarización del Almacén
de Piezas de Recambio, el pie medio se cortará en el
costado de carrocería parte delantera. Este último
cubre varios modos de venta.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada:
Refuerzo superior de pie delantero
Espárragos soldados
Ejes soldados
Tornillos soldados
Tuercas engastadas
Refuerzo del pie delantero
Refuerzos de bisagras
Placa de fijación bisagra
Jaula de fijación bisagra
Refuerzo freno de puerta

PIEZAS CONCERNIDAS (espesor en mm):

Sustitución según los cortes (a, b, c)

1

Pie medio

0,9

2

Refuerzo del pie medio

1,8

E

ESTRUCTURA SUPERIOR LATERAL

Pie medio

43A

A

43A-12

Pie medio

















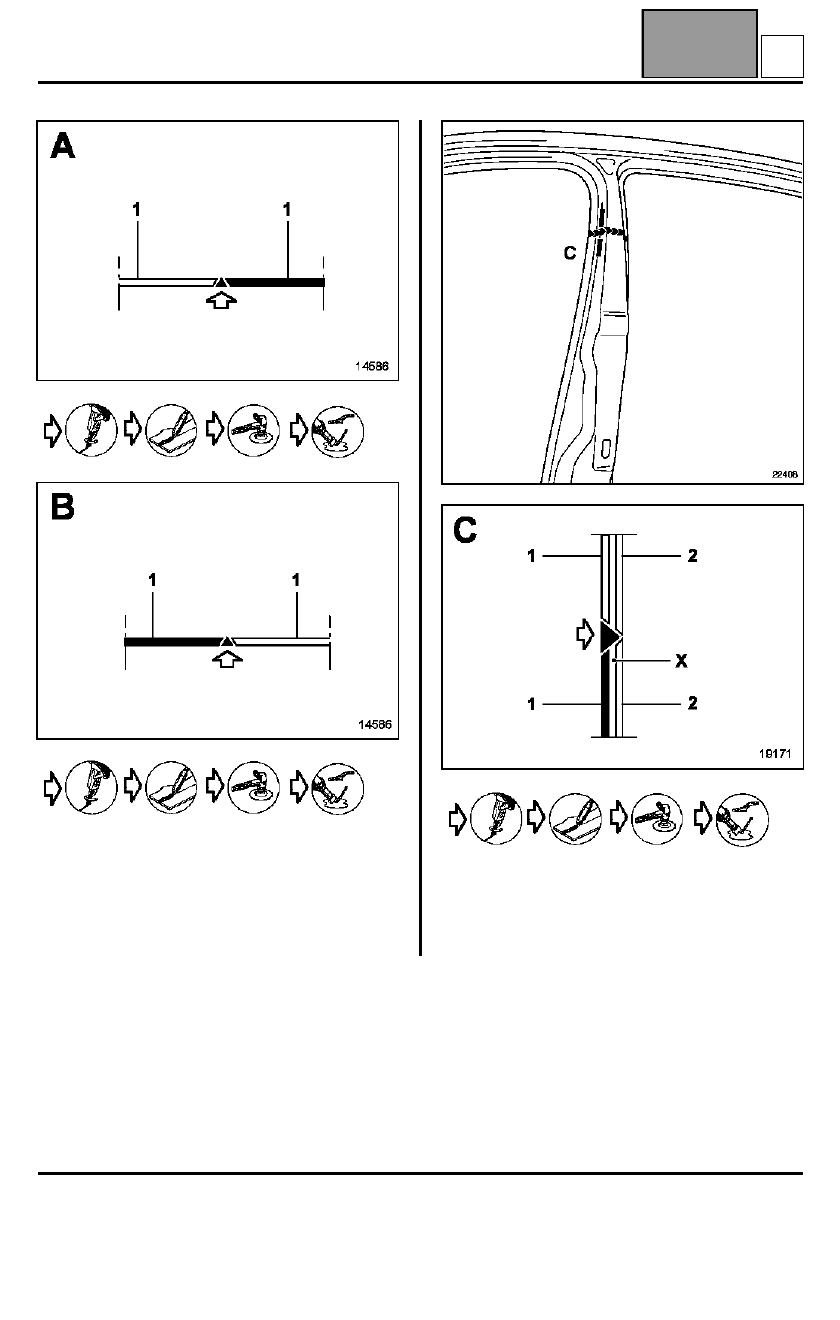

ATENCIÓN: el corte (c) debe ser efectuado entre los
dos orificios de las grapas de fijación del guarnecido
del peldaño, para asegurar el recubrimiento por la
pieza de recambio.









NOTA: la zona X está vacía.

RECUERDEN: la posición de los cortes puede variar
según la parte a sustituir, éste no se debe efectuar en
un orificio oblongo.
