ESTRUCTURA SUPERIOR LATERAL

Pie delantero

43A

A

43A-5

NOTA:
en todos los casos, para efectuar el corte desplazado,
es necesario:
– desgrapar el refuerzo del pie en la pieza de

recambio,

– desgrapar el refuerzo del pie en el vehículo,
– solicitar como suplemento un refuerzo nuevo suelto.

ATENCIÓN: no se recomienda reutilizar el refuerzo
previamente desgrapado.



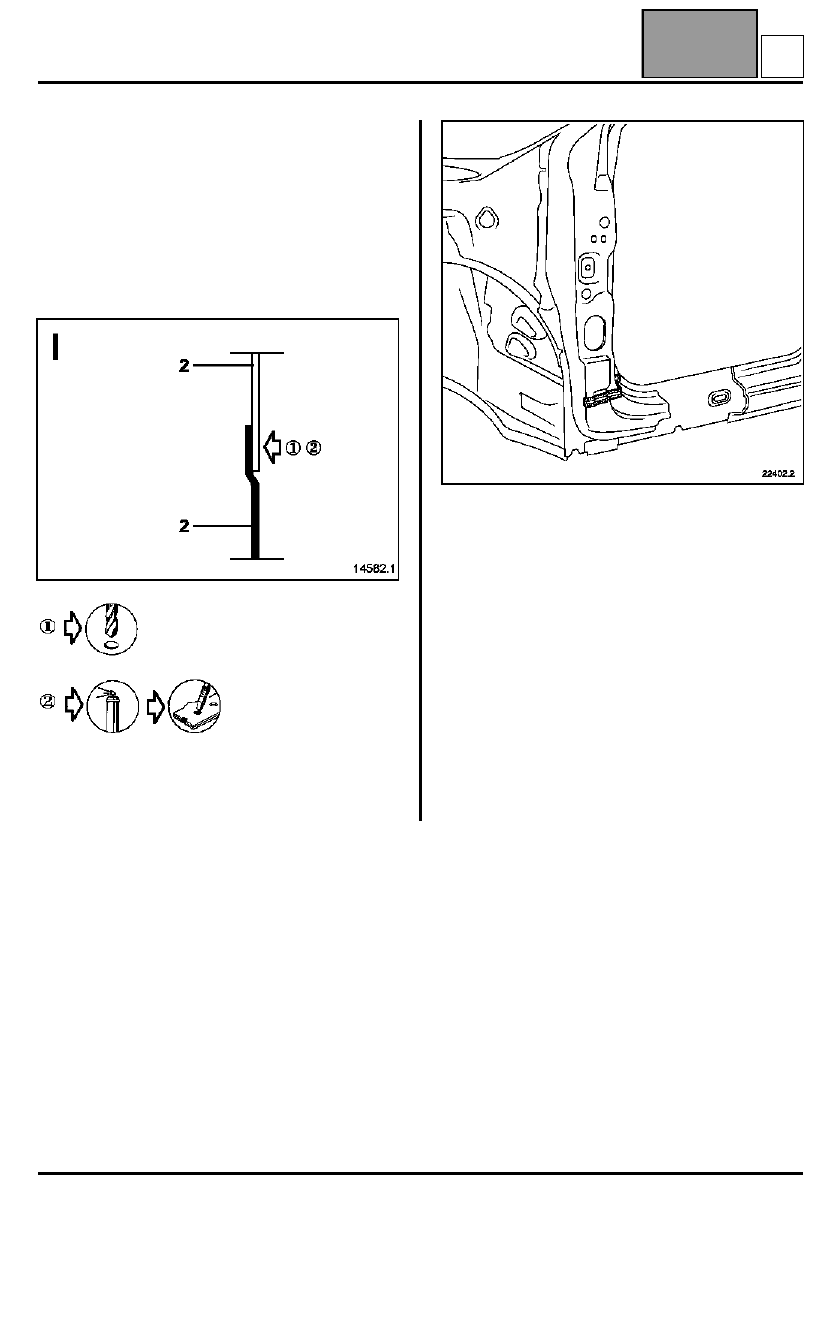

  en pieza de recambio





NOTA: el número de puntos de taponado no está
indicado, es necesario respetar una separación de
aproximadamente 40 mm entre los puntos de
soldadura.

RECUERDEN: es imperativo sustituir el inserto
hinchable (consultar el método descrito
anteriormente).

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del pie delantero

43A

A

43A-6

Refuerzo del pie delantero

La sustitución de esta pieza es una operación ligada a
la sustitución del pie delantero según cortes (b y c)
para una colisión lateral.

Se efectúa únicamente siguiendo el corte (b').

Para más detalle consultar el método de sustitución
parcial del pie delantero.

NOTA: la sustitución completa de esta pieza no ha
sido tratada, es preferible sustituir el pie delantero
ensamblado con el refuerzo.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
refuerzo superior de pie
Espárragos soldados
Tuercas engastadas
Refuerzos de bisagras
Placa de fijación bisagra
Jaula de fijación bisagra
Refuerzo freno de puerta

B

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del forro del montante del vano

43A

A

43A-7

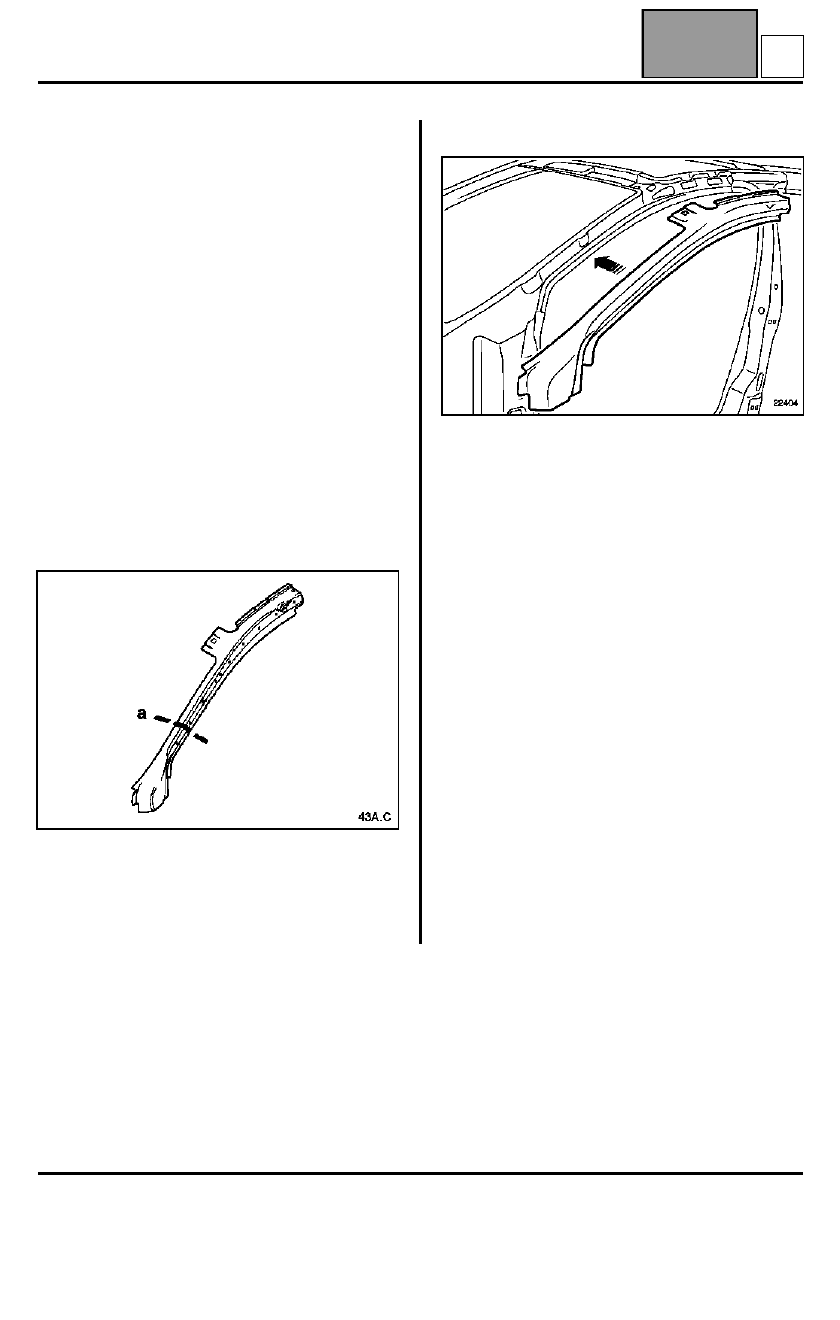

Refuerzo del forro del montante del vano

La sustitución de esta pieza se realiza en una colisión
lateral y puede efectuarse según varias posibilidades:
– completa, complementaria a los altos de carrocería,
– según corte (a) complementaria al pie delantero.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA: encontrarán en el método, para información,
uno o varios dibujos de la pieza montada en el
vehículo o desplazada.

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

El desgrapado parcial de esta pieza puede ser útil
durante un enderezado de el forro del montante de
vano.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

Sustitución completa

1

Refuerzo del forro del montante del vano

1,2

2

Refuerzo del pie delantero

1

C

ESTRUCTURA SUPERIOR LATERAL

Refuerzo del forro del montante del vano

43A

A

43A-8

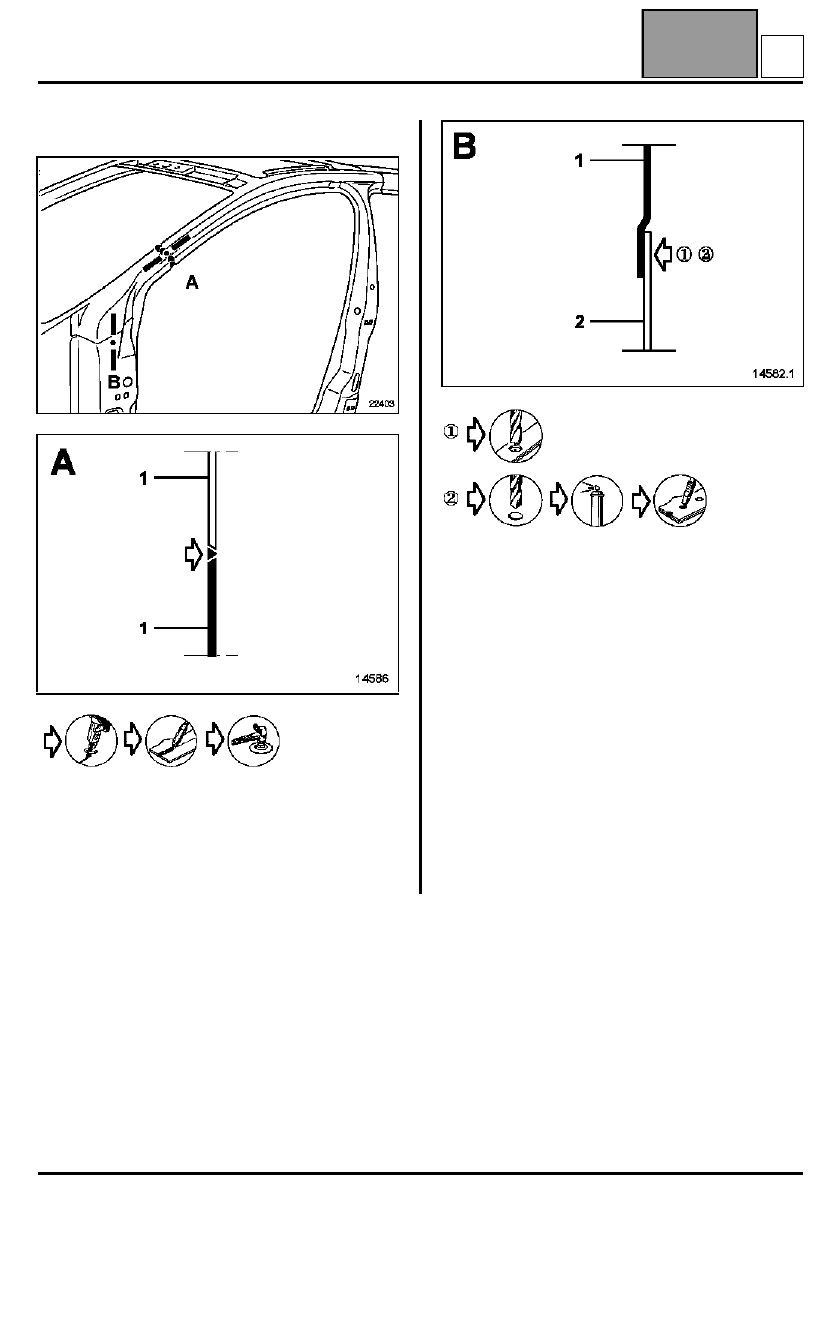

Sustitución según corte a







RECUERDEN: la posición del corte puede variar
según la parte a sustituir, éste no se debe efectuar en
un orificio oblongo.

ATENCIÓN: en caso de sustitución parcial del pie
delantero, los cortes deben estar desplazados.



  X6 en el vehículo







X6 en

pieza de recambio
