ESTRUCTURA SUPERIOR DELANTERA

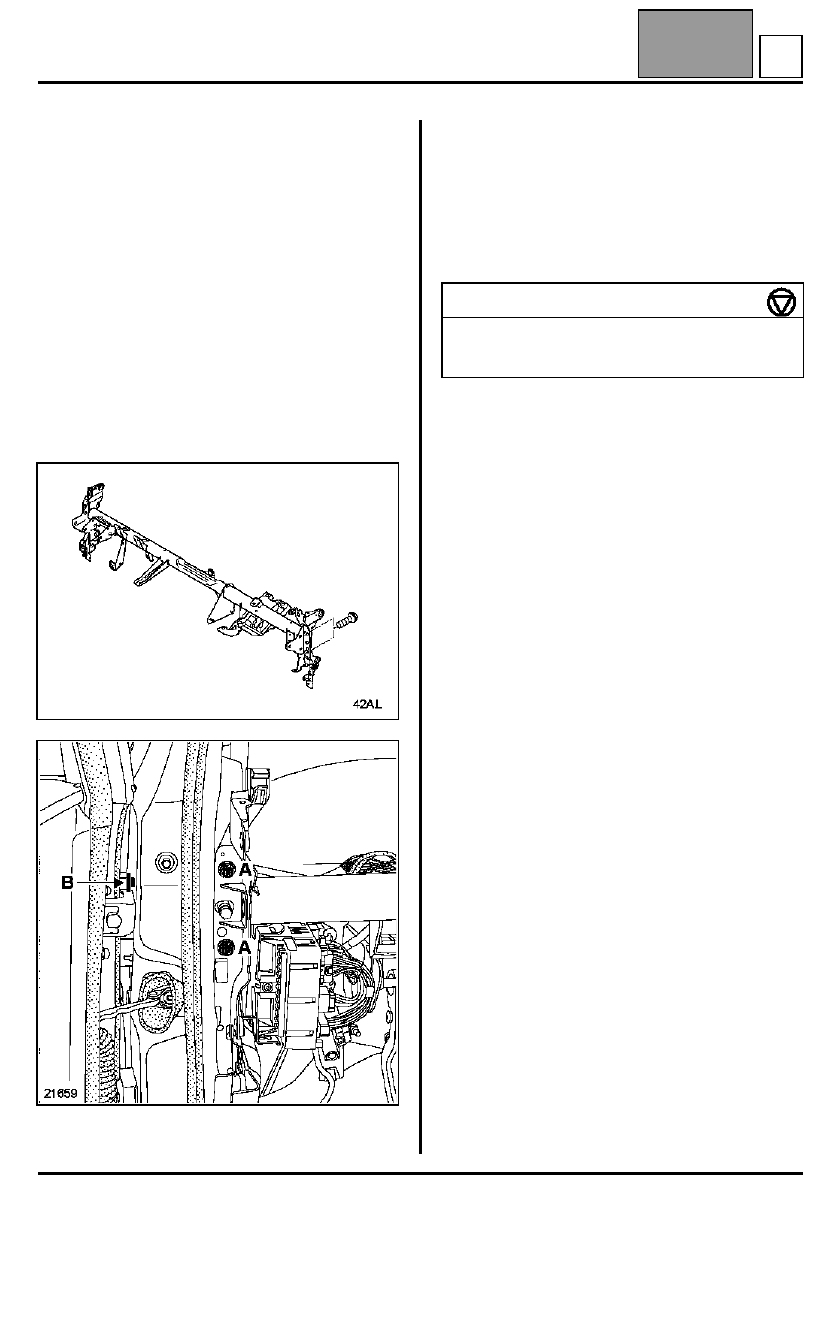

Soporte de la columna de dirección

42A

42A-22

Soporte de la columna de dirección

La sustitución de esta pieza es una operación
complementaria a la sustitución de un pie delantero
para una colisión lateral delantera.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Es un elemento de estructura desmontable.

NOTA: esta pieza puede ser utilizada como plantilla
de posicionamiento del pie delantero con el costado
de alero.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada ensamblada.

La extracción - reposición se efectúa por los tornillos
(A) y (B).

NOTA:
para acceder a las fijaciones, es necesario extraer
previamente:
– el tablero de bordo completo,
– la puerta lateral delantera, para acceder al tornillo de

fijación (B).

Esta fijación está situada únicamente en el lado del
conductor.

PARES DE APRIETE (en daN.m)

Tornillos A

2,1

Tornillos B

0,8

L

ESTRUCTURA SUPERIOR DELANTERA

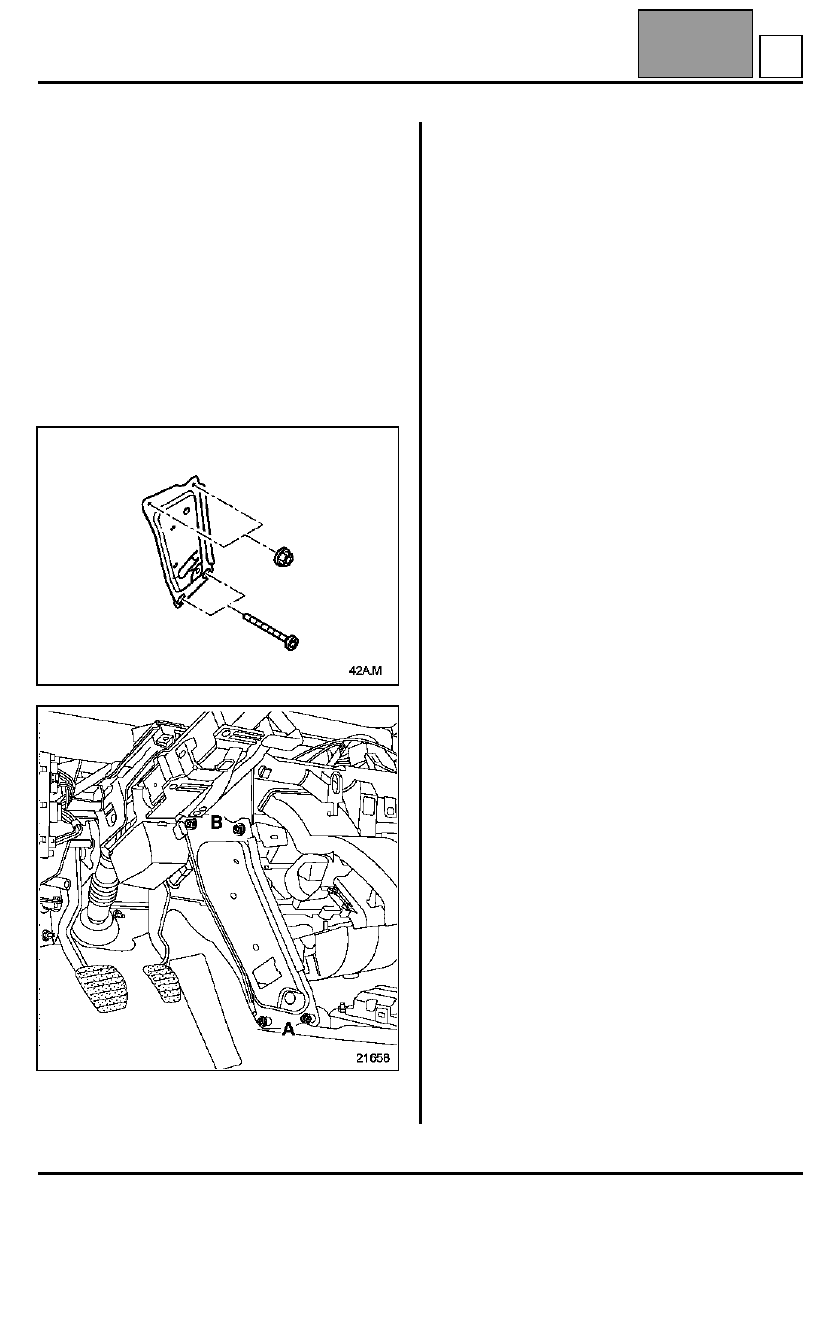

Soporte inferior de la columna de dirección

42A

42A-23

Soporte inferior de la columna de dirección

La sustitución de esta pieza está ligada a la extracción
del soporte de la columna de dirección.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Es un elemento de estructura desmontable.

La extracción de esta pieza no presenta dificultades
especiales.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola, chapa desnuda

La extracción - reposición se efectúa por los dos
tornillos (A) y las dos tuercas (B).

NOTA: para acceder a las fijaciones, es necesario
extraer previamente el tablero de bordo parcialmente.

M

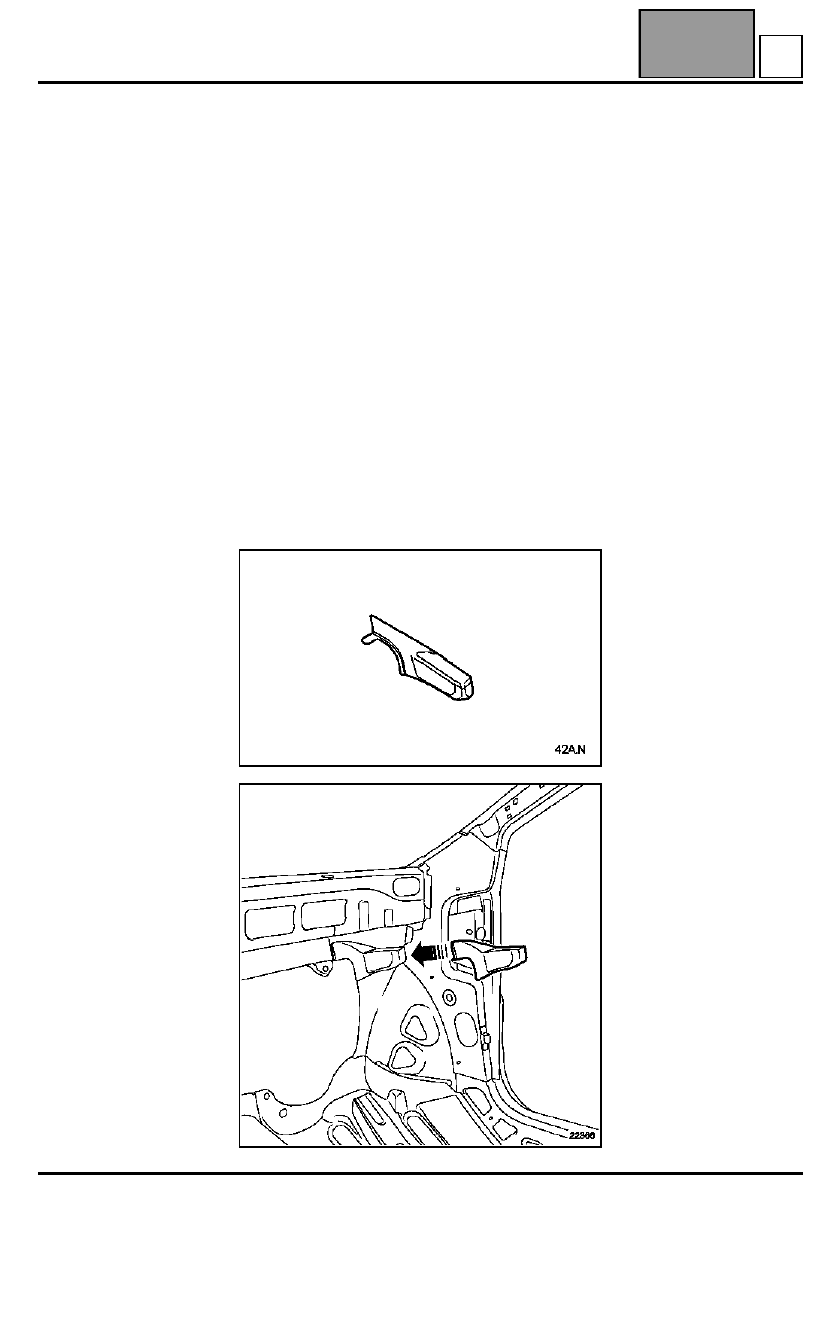

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero lateral

42A

42A-24

Salpicadero lateral

La sustitución completa de esta pieza es una
operación complementaria a la sustitución del paso de
rueda delantero de la parte trasera para una colisión
lateral.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA: la operación no presenta dificultades
especiales.

Para información, encontrarán en el método, uno o
varios dibujos de la pieza montada en el vehículo o
desplazada

En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

N

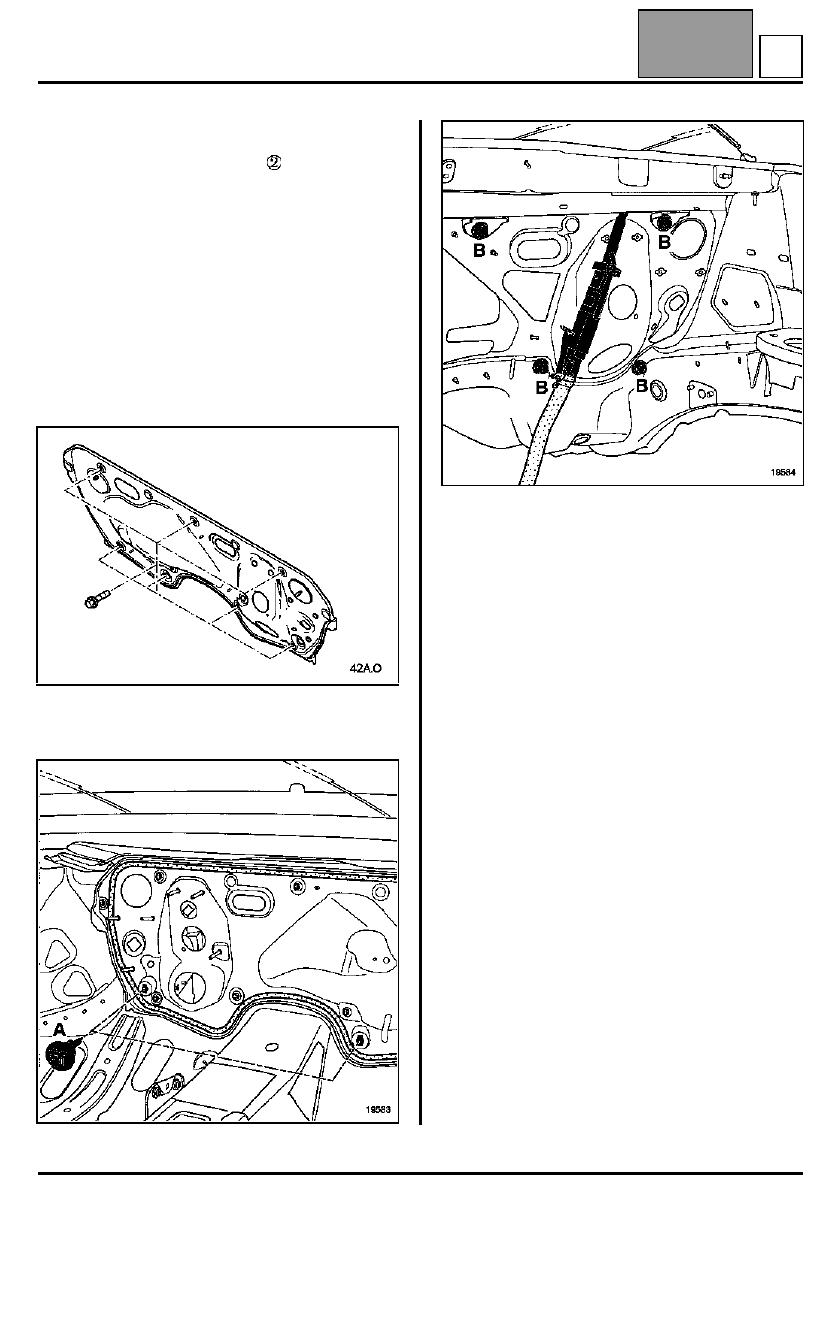

ESTRUCTURA SUPERIOR DELANTERA

Pletina soporte de pedalier

42A

42A-25

Pletina soporte de pedalier

La extracción - reposición de esta pieza es una
operación ligada a la sustitución de una carrocería
completa. Forma parte del caso n

°

 (ver introducción

capítulo 40A-C "Designación de las piezas").

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Es un elemento de estructura añadido pegado y
atornillado.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

EXTRACCIÓN

Extraer:
– las dos grapas de indexado (A),
– los tornillos de fijación (B).

Cortar el cordón de cola con el útil neumático (ver
nota técnica 414A).

NOTA: el corte con el hilo es difícilmente realizable a
causa de la forma específica de los elementos
circundantes.

REPOSICIÓN

Para la reposición, el método de pegado es idéntico al
de sustitución de un parabrisas pegado (consultar la
nota técnica 371A).

Colocar:
– los tornillos de fijación (A),
– las dos grapas de indexado (B).
