AIRBAGS Y PRETENSORES

Airbags laterales traseros (cortina)

88C

88C-27

Airbags laterales traseros (cortina)

El módulo "airbag lateral de cortina" o "airbag de la
cabeza" está fijado detrás del guarnecido del techo.

Para desplegarse, la bolsa hinchable desgrapa el
guarnecido del techo.

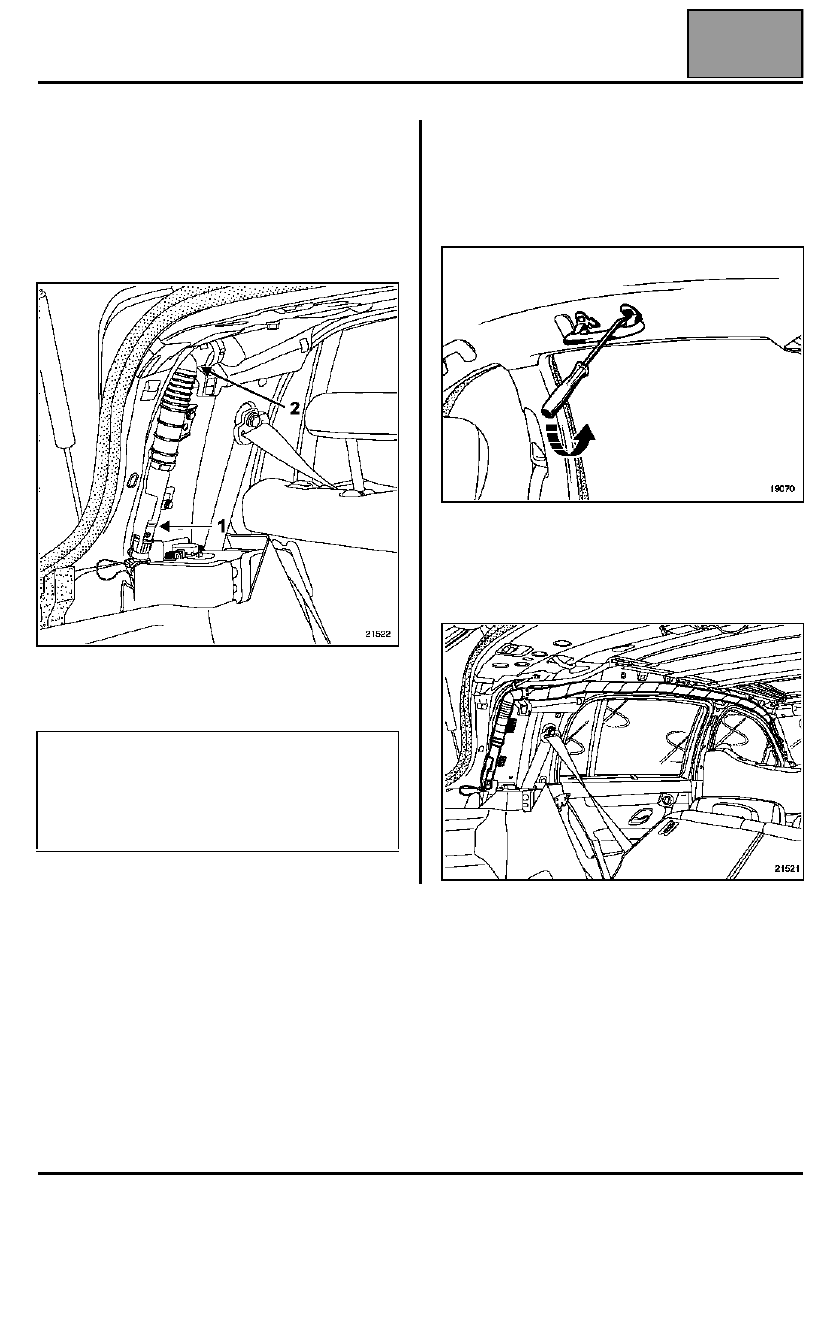

El acceso al generador de gas (1) requiere la
extracción de los guarnecidos traseros.

EXTRACCIÓN

La extracción del módulo airbag (2) y de la bolsa
hinchable requiere la extracción del guarnecido del
techo (consultar el capítulo "Carrocería").

Para extraer las asas de sujeción, emplear el útil
Car. 1597. Consultar el capítulo 88A.

Liberar el cableado del módulo airbag tras haber
desconectado su conector.

Extraer el conjunto airbag.

IMPORTANTE: antes de extraer un elemento del
sistema de seguridad, bloquear la caja electrónica
del airbag mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende (con el contacto puesto).

Edición 2

AIRBAGS Y PRETENSORES

Airbags laterales traseros (cortina)

88C

88C-28

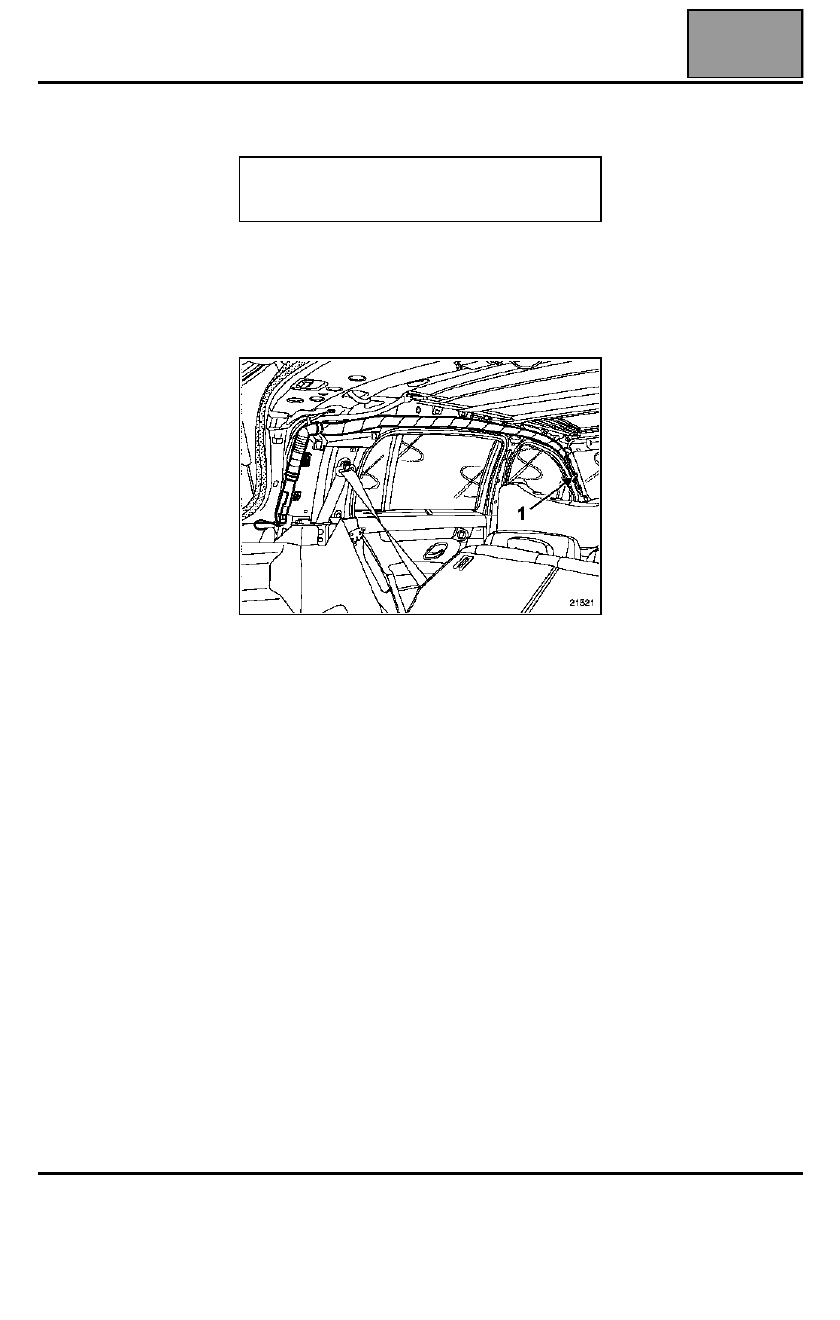

REPOSICIÓN

Colocar el módulo airbag sin apretar los tornillos de
fijación.

Colocar el cojín del airbag empezando por la
fijación (1).

Posicionar todas las grapas.

Apretar los tornillos de fijación (par de apriete:
0,8 daN.m).

Conectar el conector asegurándose de posicionar
correctamente el bloqueo.

Efectuar un control con el útil de diagnóstico. Si todo
es correcto, desbloquear la caja electrónica del airbag.

IMPORTANTE: consultar imperativamente el
capítulo "Proceso de destrucción" para desechar
un módulo airbag no activado.

Edición 2

AIRBAGS Y PRETENSORES

Proceso de destrucción

88C

88C-29

Proceso de destrucción

A fin de evitar los riesgos de accidente, los
generadores de gases pirotécnicos deben ser
disparados antes de enviar al desguace el vehículo o
la pieza suelta.

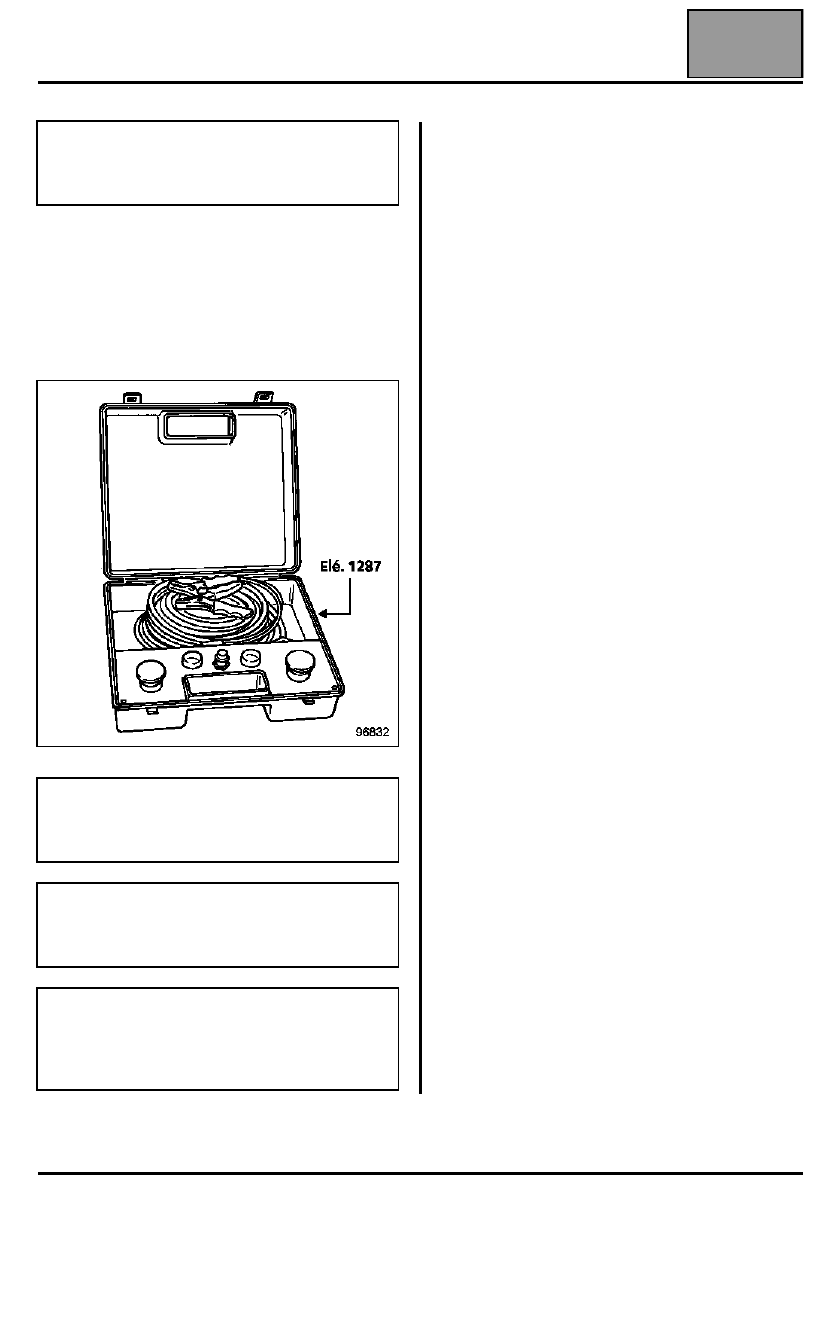

Emplear imperativamente el útil Elé. 1287 y los
cordones de adaptación Elé. 1287-01 y Elé. 1287-02.

PRETENSORES Y ENROLLADORES
PIROTÉCNICOS

Destrucción de la pieza montada en el vehículo:

Sacar el vehículo al exterior del taller.

Conectar el útil de destrucción Elé. 1287 al pretensor
tras haber extraído el cubre-deslizaderas del asiento.

Desenrollar todo el cableado del útil para estar lo
suficientemente alejado del vehículo (unos 10 metros)
durante el activado.

Empalmar los dos cables de alimentación del útil a
una batería.

Después de haber verificado que no haya nadie en las
proximidades, proceder a la destrucción del pretensor
presionando simultáneamente los dos botones
pulsadores del aparato.

Destrucción de la pieza extraída del vehículo:

Proceder de la misma forma que para el airbag frontal,
dentro de unos neumáticos viejos apilados.

ATENCIÓN: no es aplicable si la reglamentación
local impone un proceso específico validado y
difundido por el servicio de Métodos,
Diagnóstico y Reparación.

IMPORTANTE: no reutilizar los elementos
pirotécnicos como pieza de sustitución. Los
pretensores o los airbags de un vehículo, destinado
al desguace, deben ser imperativamente destruidos.

RECUERDEN: cada pieza está dedicada a un tipo
de vehículo y no debe en ningún caso ser montada
en otro.
Las piezas no son intercambiables.

ATENCIÓN: no activar los pretensores que deben
ser devueltos en el ámbito de la garantía por un
problema en el pedúnculo. Esto hace que sea
imposible, para el proveedor, el análisis de la pieza.
Devolver la pieza en el embalaje de la nueva.

Edición 2

AIRBAGS Y PRETENSORES

Proceso de destrucción

88C

88C-30

AIRBAG FRONTAL o AIRBAG DE TÓRAX
(delantero o trasero)

La destrucción de estas piezas se realizará
únicamente con éstas extraídas del vehículo, en el
exterior del taller.

Conectar el cableado correspondiente Elé. 1287.

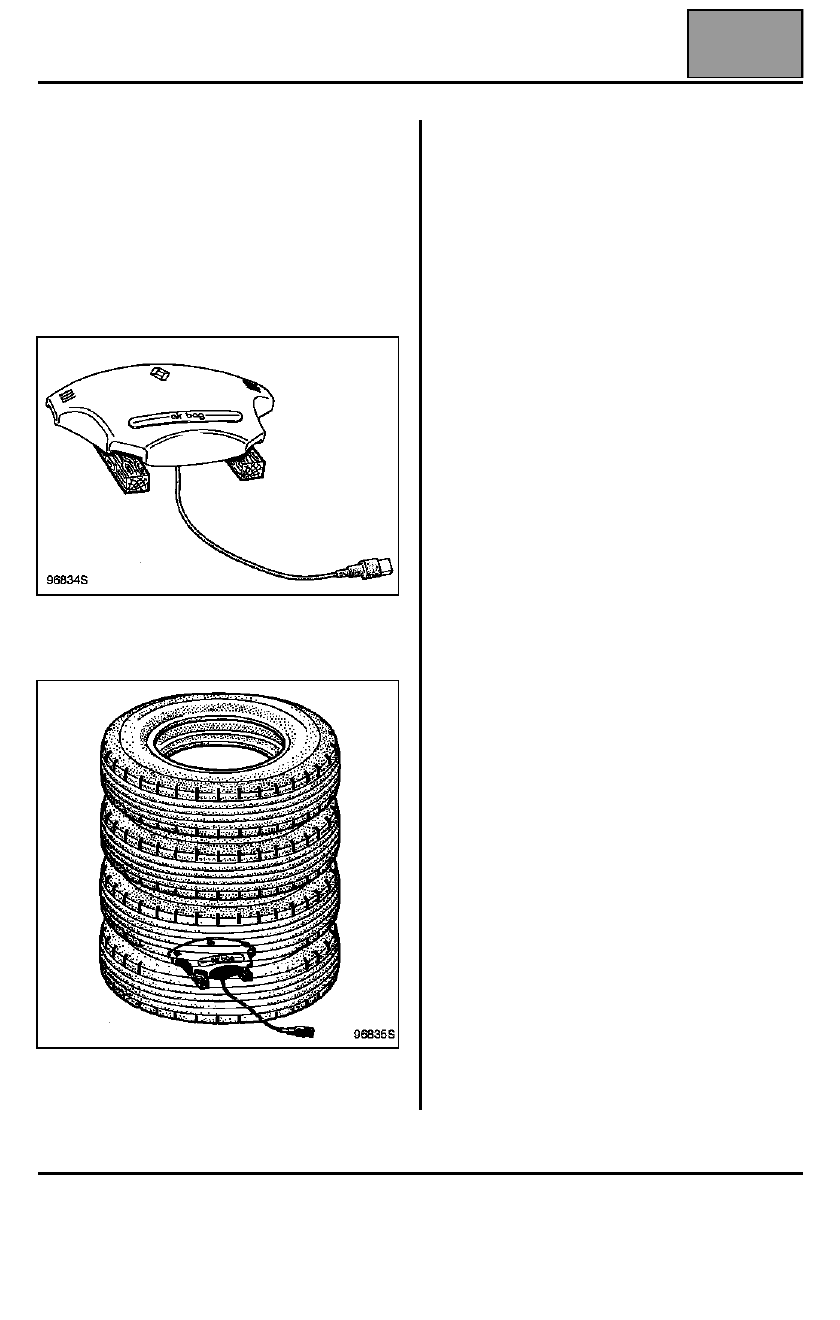

Colocar el cojín del airbag sobre dos calces de
madera.

La destrucción se efectúa en un apilado de
neumáticos viejos.

Asegurarse de que el despliegue de la bolsa hinchable
no se verá molestado en su progresión.

Desenrollar todo el cableado del útil para estar lo
suficientemente alejado del conjunto (unos 10 metros)
durante el activado y empalmarlo al cojín del airbag.

Empalmar los dos cables de alimentación del útil de
destrucción Elé. 1287 a una batería.

Después de haber verificado que no haya nadie en las
proximidades, proceder a la destrucción del airbag
presionando simultáneamente los dos botones
pulsadores del aparato.

NOTA: en caso de un activado imposible (quemador
que falla), devolver la pieza en el embalaje de la
nueva al servicio de garantía.

Airbags LATERALES DE TIPO CORTINA

La destrucción de estas piezas se realizará
únicamente con éstas extraídas del vehículo, en el
exterior del taller.

Proceder de la misma forma que para el airbag frontal,
dentro de unos neumáticos viejos apilados.
