AIRBAGS Y PRETENSORES

Airbag frontal de conductor

88C

88C-19

Airbag frontal de conductor

El módulo "airbag del conductor" está equipado con
una bolsa hinchable de dos volúmenes (pequeño o
gran volumen).

Se hincha en función de la gravedad del choque o de
la posición de reglaje del asiento del conductor.

Para desplegarse la bolsa hinchable rasga la tapa del
volante.

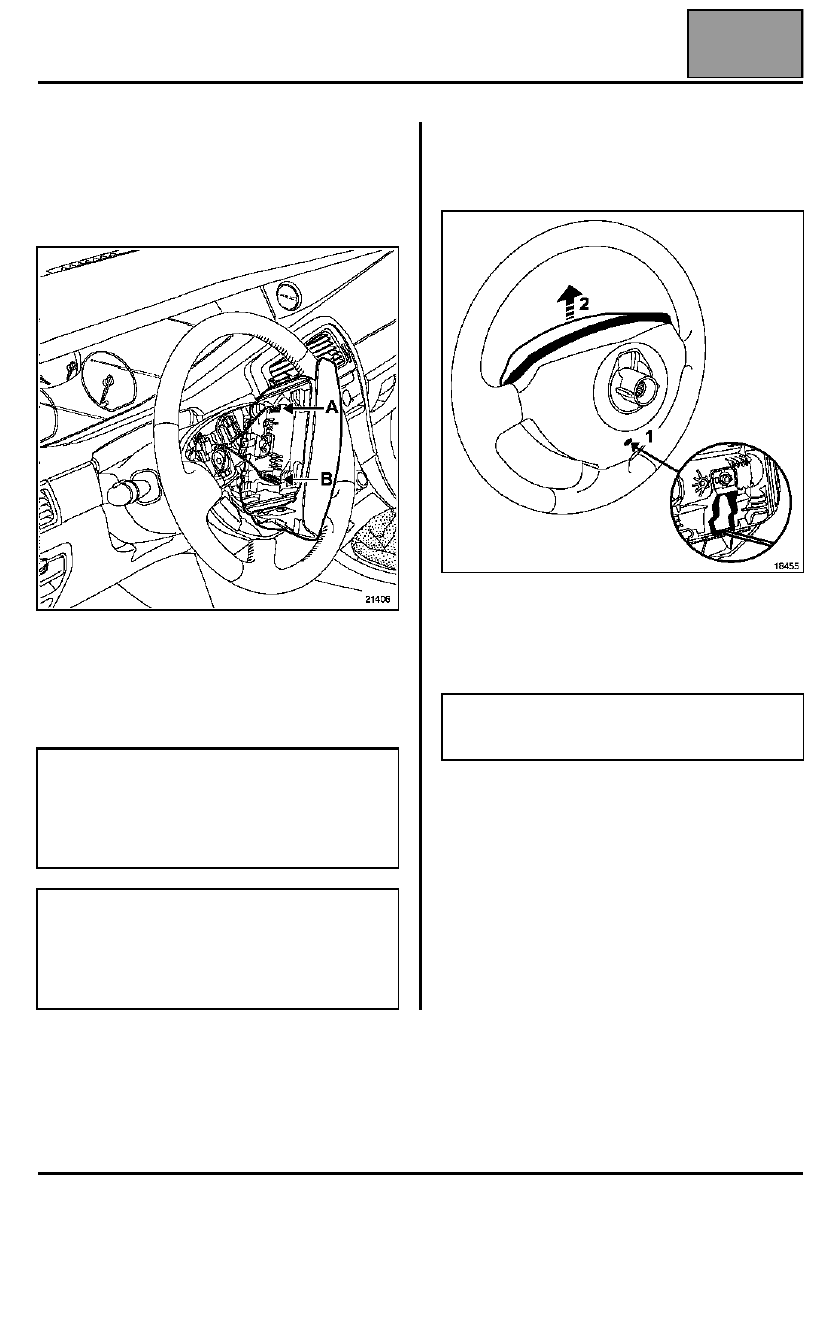

EXTRACCIÓN

Insertar un destornillador en el orificio (1) situado
detrás del volante.

Levantar (2) el airbag para hacerlo deslizar,

Soltar los seguros de los conectores.

Desconectar los dos conectores de alimentación de
los generadores.

IMPORTANTE: antes de extraer un elemento del
sistema de seguridad, bloquear la caja electrónica
del airbag mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende (con el contacto puesto).

IMPORTANTE: en cualquier extracción del volante,
es imperativo desconectar los conectores del airbag
(A) y (B).
El airbag está provisto de un conector que se pone
en cortocircuito cuando se desconecta para evitar
los activados intempestivos.

IMPORTANTE: consultar imperativamente el
capítulo "Proceso de destrucción" para
desechar un airbag del conductor no activado.

Edición 2

AIRBAGS Y PRETENSORES

Airbag frontal de conductor

88C

88C-20

REPOSICIÓN

RECUERDEN: en una activación del airbag del
conductor, algunas piezas deben ser reemplazadas
imperativamente. Consultar el capítulo "Precauciones
para la reparación".

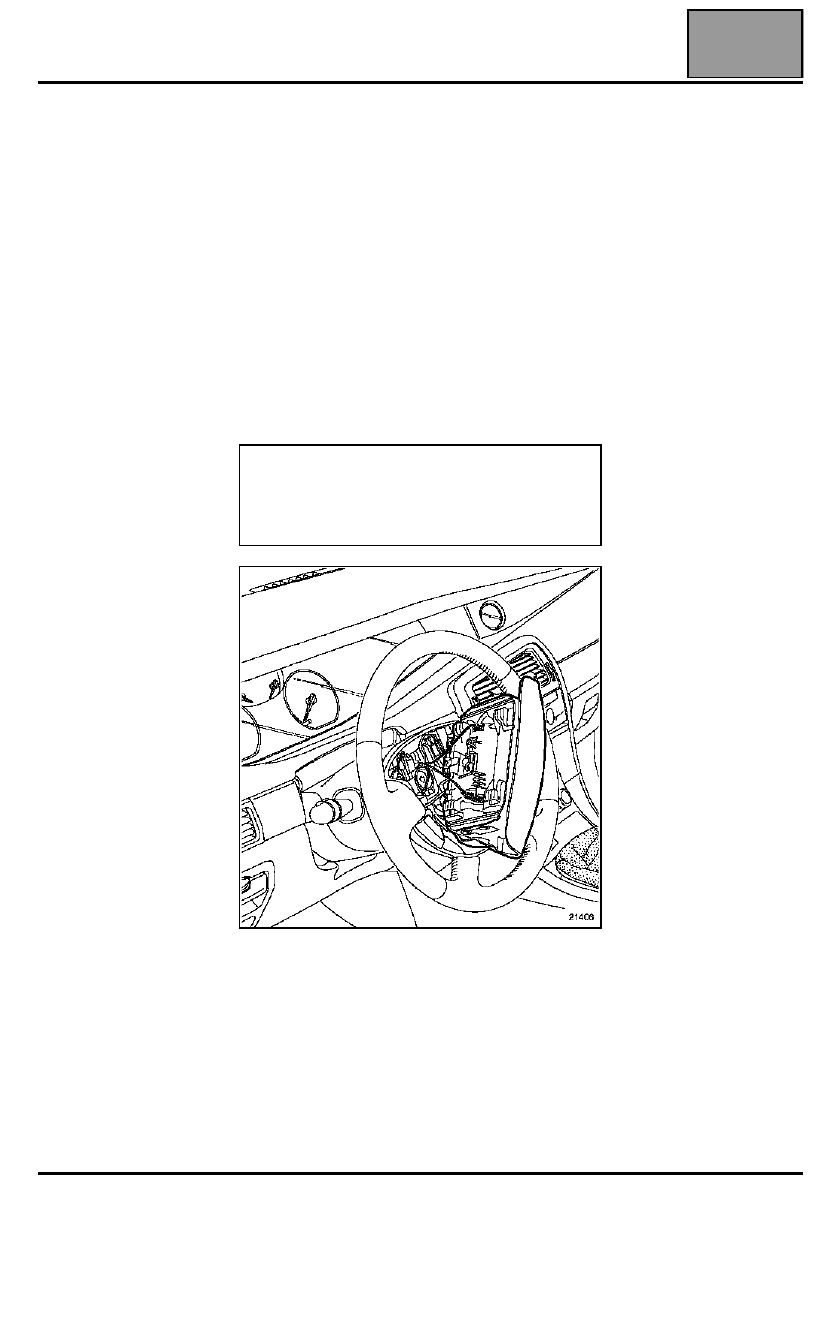

En caso de desmontaje del volante de dirección,
sustituir imperativamente el tornillo de fijación del
volante (par de apriete de 4,4 daN.m).

Poner los dos conectores en su sitio y bloquear los
seguros.

Posicionar el cojín en el volante.

Hacerlo deslizar hacia abajo para engancharlo.

IMPORTANTE:
Tras haber montado todo, efectuar un control con el
útil de diagnóstico.
Si todo es correcto, desbloquear la caja electrónica
del airbag.

Edición 2

AIRBAGS Y PRETENSORES

Airbag frontal de pasajero

88C

El módulo "airbag de pasajero" (SRP) está equipado
con una bolsa hinchable de dos niveles. Está fijado en
el tablero de bordo, frente al pasajero delantero.

Con este montaje, el cojín del airbag está vinculado
con el cinturón de seguridad situado frente a él. La
calibración del sistema de retención programada del
cinturón es específica y complementaria de este tipo
de cojín del airbag.

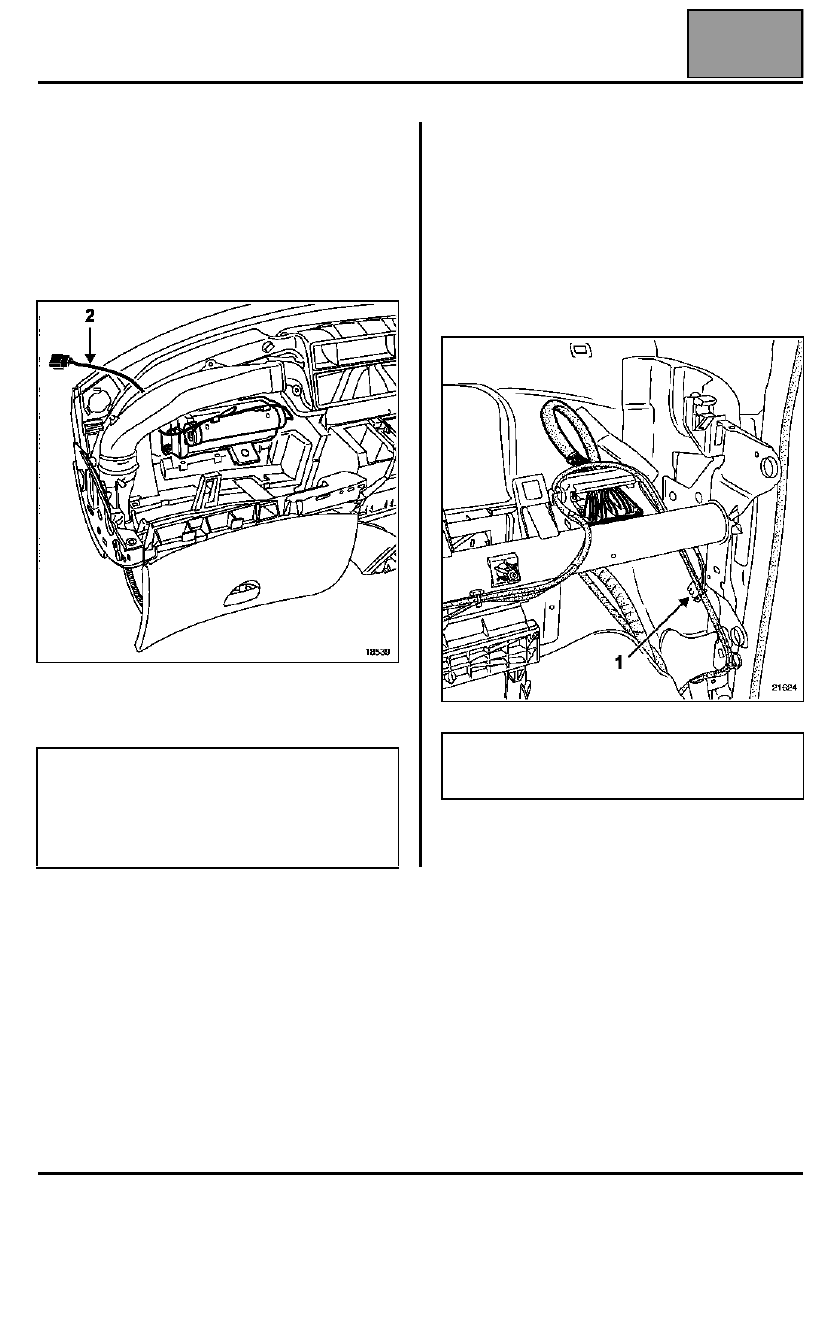

EXTRACCIÓN

Para extraer el módulo airbag de pasajero, es
necesario extraer el tablero de bordo. Para ello,
consultar el método descrito en el capítulo 83A.

Extraer:
– el conector (1),
– los tornillos de fijación.

NOTA: el módulo "airbag de pasajero" se vende
equipado con su cableado (2) como pieza de
recambio.

IMPORTANTE: antes de extraer un elemento del
sistema de seguridad, bloquear la caja electrónica
del airbag mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende (con el contacto puesto).

IMPORTANTE: consultar imperativamente el
capítulo "Proceso de destrucción" para
desechar un airbag de pasajero no activado.

88C-21

Airbag frontal de pasajero

Edición 2

AIRBAGS Y PRETENSORES

Airbag frontal de pasajero

88C

88C-22

REPOSICIÓN

RECUERDEN: cuando se activa el airbag de
pasajero, algunas piezas deben ser reemplazadas
imperativamente. Consultar el capítulo "Precauciones
para la reparación".

Fijar imperativamente el módulo al par de apriete
(0,8 daN.m) antes de conectar los conectores.

Efectuar un control con el útil de diagnóstico. Si todo
es correcto, desbloquear la caja electrónica del airbag.

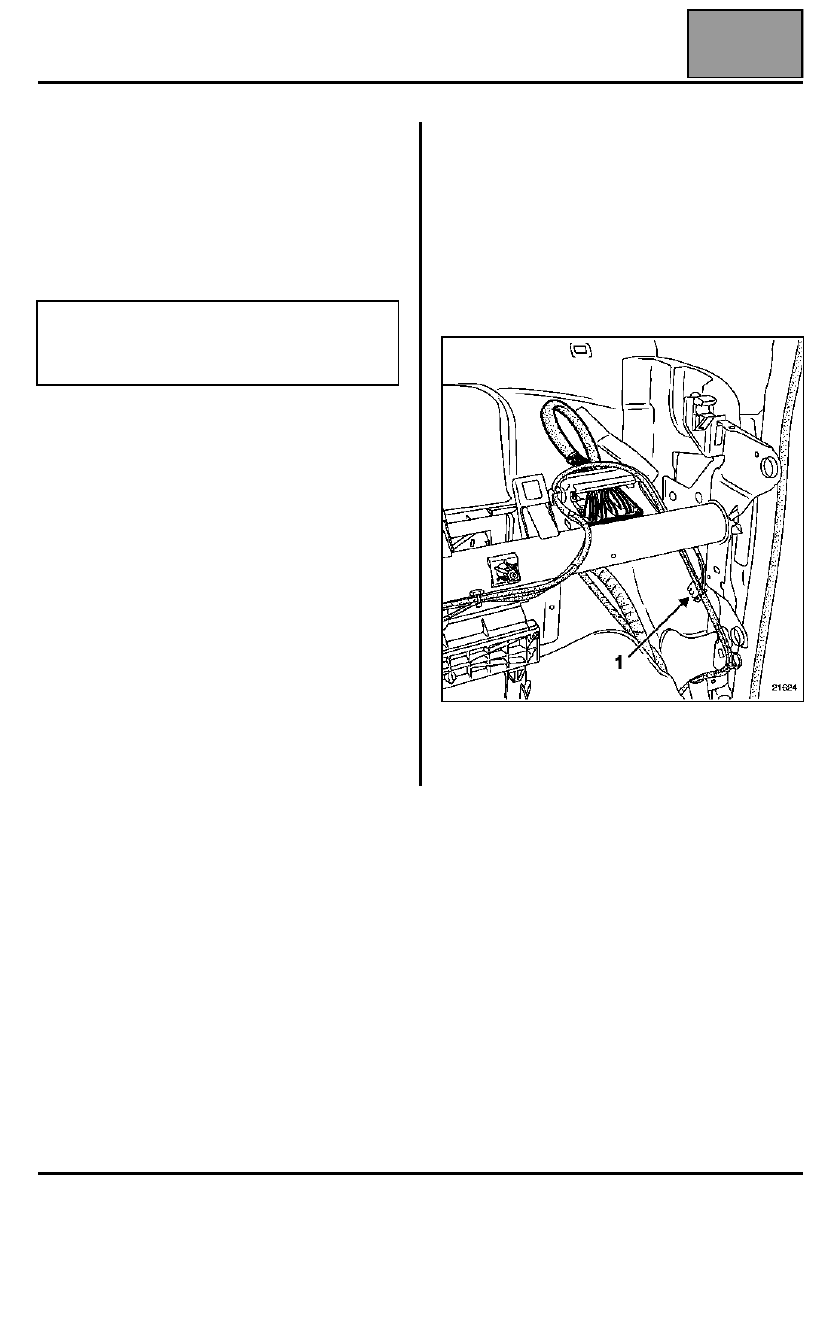

Accesibilidad del quemador

Se puede acceder al quemador (de dos niveles) o al
conector intermedio (1) del módulo airbag de pasajero
para el diagnóstico, pasando por la guantera del
vehículo.

Extraer la tapa del portaobjetos, el conector está
situado en el lado del pasajero del tablero de bordo
(cerca de la caja de Fusibles-Relé Opciones si
presente).

RECUERDEN: el control del quemador del módulo
debe efectuarse mediante el útil de diagnóstico tal y
como se indica en el capítulo de "Diagnóstico".

IMPORTANTE: pegar una etiqueta adhesiva
"testigo de viabilidad del sistema" de color azul
vendida bajo la referencia 77 01 040 153 (otros
vehículos).

Edición 2
