AIRBAGS Y PRETENSORES

Airbags laterales delanteros (tórax)

88C

88C-23

Airbags laterales delanteros (tórax)

El módulo "airbag lateral del tórax delantero" está
fijado en la parte inferior del respaldo de cada asiento
delantero lado puerta.

Para desplegarse, la bolsa hinchable rasga la tapa del
módulo, la espuma y desgrapa el guarnecido.

NOTA: este sistema es operacional después de poner
el contacto.

EXTRACCIÓN

ATENCIÓN: para intervenir en un asiento equipado
con airbag y para garantizar un despliegue correcto de
éste, es imperativo respetar las consignas
descritas en el capítulo "Carrocería" (posición,
número, tipo de grapas que hay que utilizar ...).

Desconectar la batería del vehículo.

Extraer el asiento.

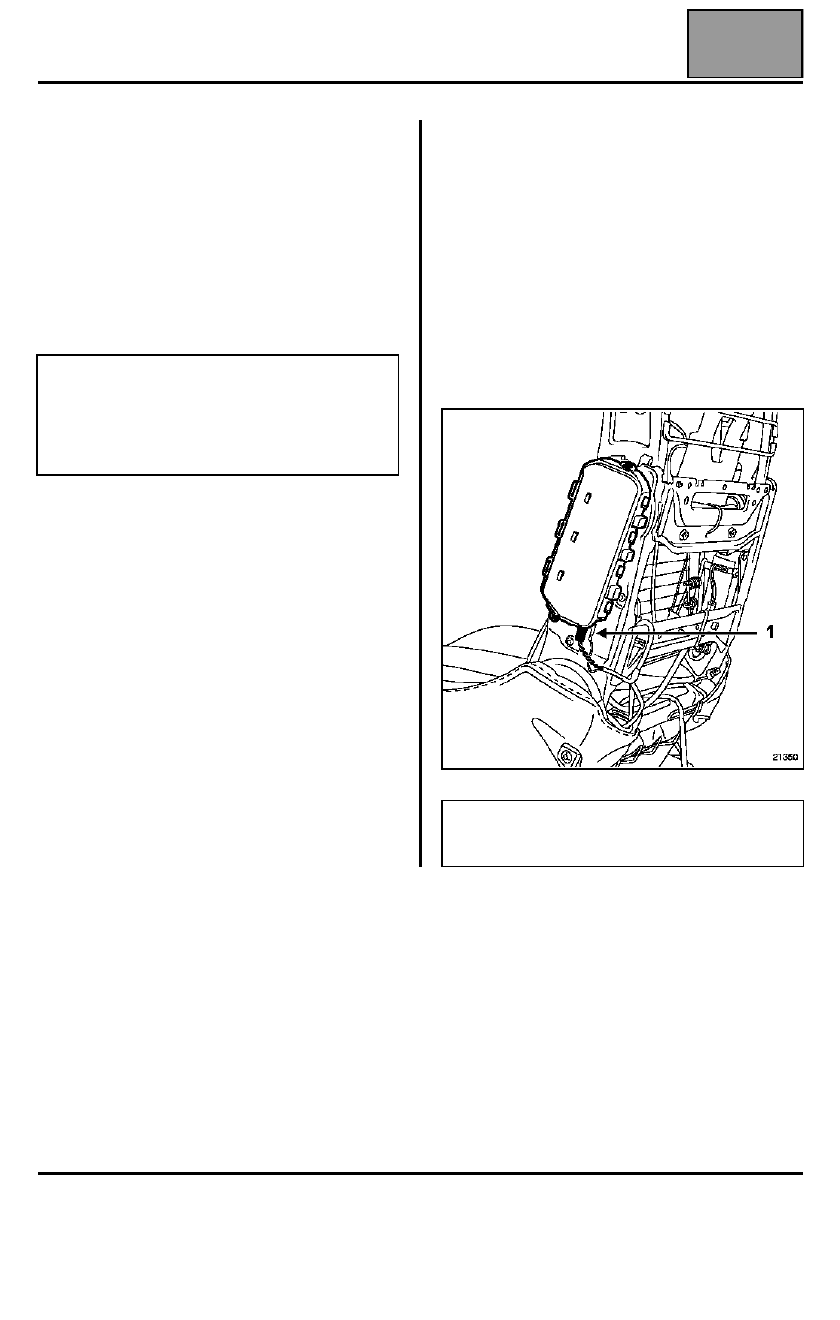

Soltar el cableado del módulo airbag y su cable de
masa (1) tras haber desconectado su conector
(marcar el recorrido del cableado y sus puntos de
fijación).

IMPORTANTE: si el sistema no ha sido activado y se
va a montar de nuevo, no abrir el módulo airbag. El
plegado de la bolsa hinchable es particular.

Extraer el remache de fijación y después hacer
deslizar el cojín del airbag.

IMPORTANTE: antes de extraer un elemento del
sistema de seguridad, bloquear la caja electrónica
del airbag mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende (con el contacto puesto).

IMPORTANTE: consultar imperativamente el
capítulo "Proceso de destrucción" para
desechar un módulo airbag no activado.

Edición 2

AIRBAGS Y PRETENSORES

Airbags laterales delanteros (tórax)

88C

88C-24

REPOSICIÓN

RECUERDEN: cuando se activa el airbag de tórax
delantero, algunas piezas deben ser reemplazadas
imperativamente. Consultar el capítulo "Precauciones
para la reparación".

Posicionar el módulo airbag en la armadura.

Posicionar el remache de fijación suministrado con el
módulo (remache específico).

Asegurarse de que el cable de masa esté
correctamente empalmado al módulo airbag.

Posicionar el cableado bajo la banqueta del asiento,
como estaba originalmente, respetando su recorrido y
sus puntos de fijación.

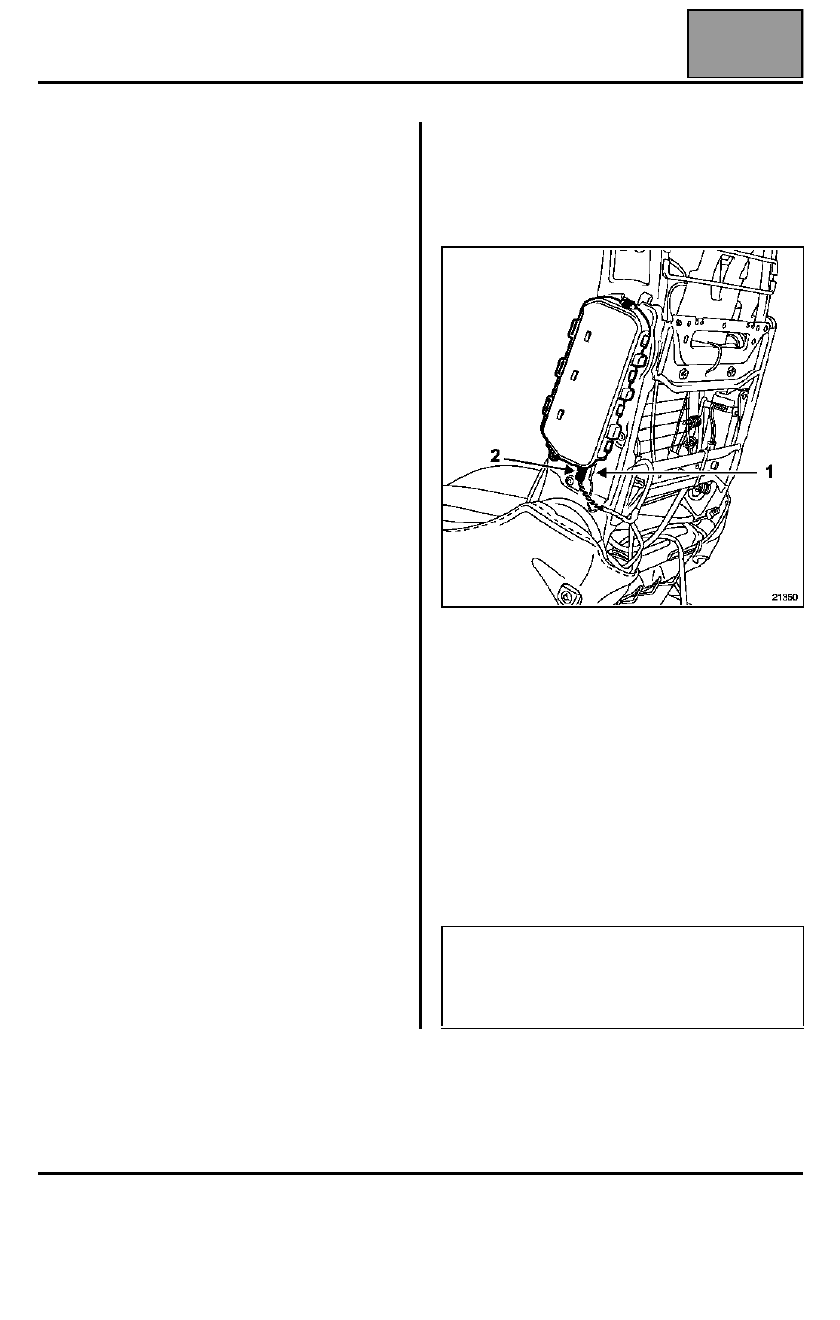

Conectar el cable de masa (1) y verificar que el
conector ha quedado bien bloqueado (2).

Guarnecer el asiento respetando imperativamente las
preconizaciones descritas en el capítulo "Carrocería"
(tipos de grapas, sus emplazamientos...).

Controlar el conector automático del asiento (unión
con el cableado del vehículo).

Montar el asiento en el vehículo. Consultar el método
descrito en el capítulo "Carrocería".

Efectuar un control con el útil de diagnóstico.

Si todo es correcto, desbloquear la caja electrónica del
airbag. Si no es así consultar el capítulo de
"Diagnóstico".

ATENCIÓN: si no se respetan estas
prescripciones podría ocurrir una disfunción del
funcionamiento normal de los sistemas,
incluyendo un activado intempestivo de los
mismos.

Edición 2

AIRBAGS Y PRETENSORES

Airbags laterales traseros

88C

Airbags laterales traseros

Los airbags laterales traseros "tórax" y "cortina"
están alimentados por un conector (8 vías).

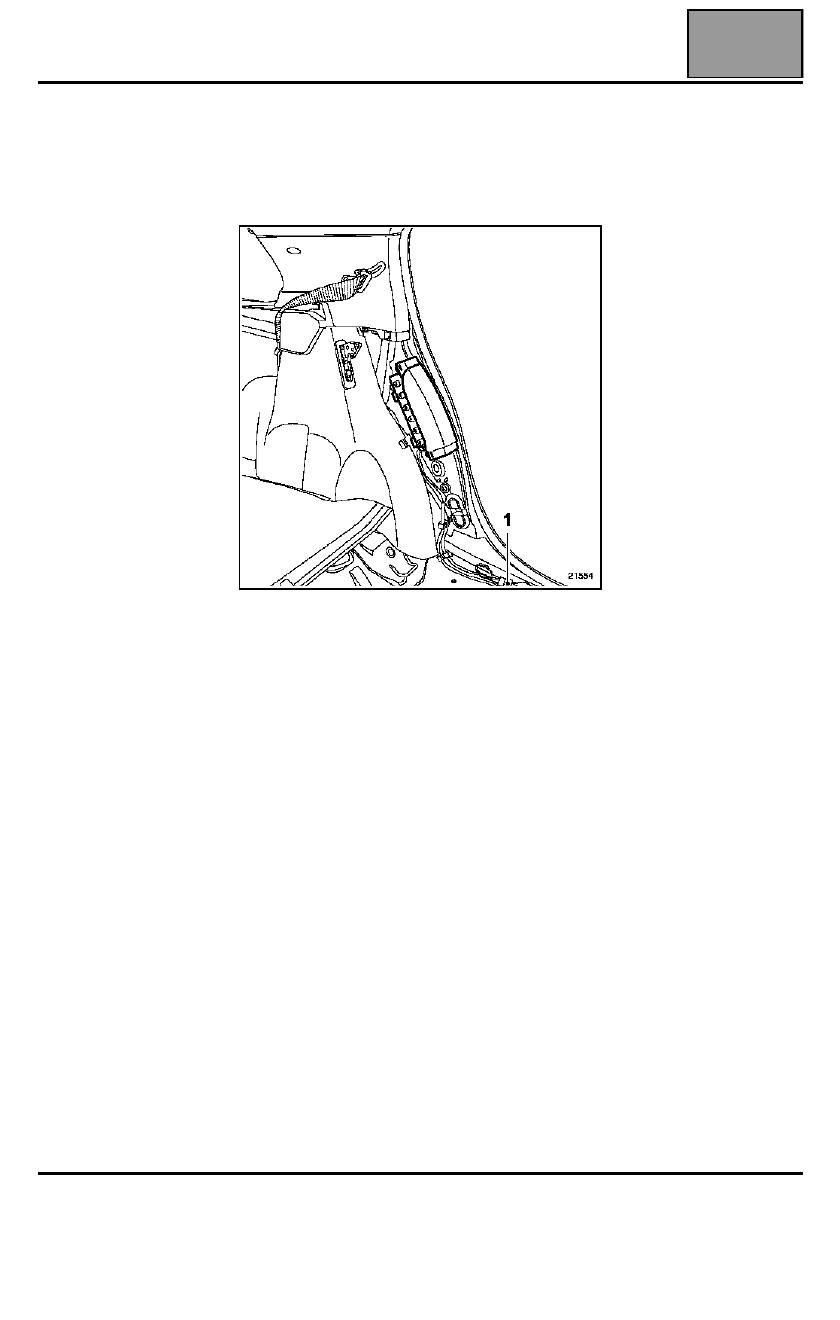

Este conector (1) está situado detrás del guarnecido
del peldaño trasero izquierdo.

Edición 2

88C-25

AIRBAGS Y PRETENSORES

Airbags laterales traseros (tórax)

88C

88C-26

Airbags laterales traseros (tórax)

El módulo "airbag lateral de tórax trasero" está
fijado detrás del guarnecido, en el lado de la banqueta
del asiento trasero.

Para desplegarse, la bolsa hinchable rasga la tapa del
módulo.

EXTRACCIÓN

Abatir el asiento y el respaldo del asiento trasero.

Desgrapar el guarnecido.

Soltar el cableado del módulo airbag y su cable de
masa tras haber desconectado su conector.

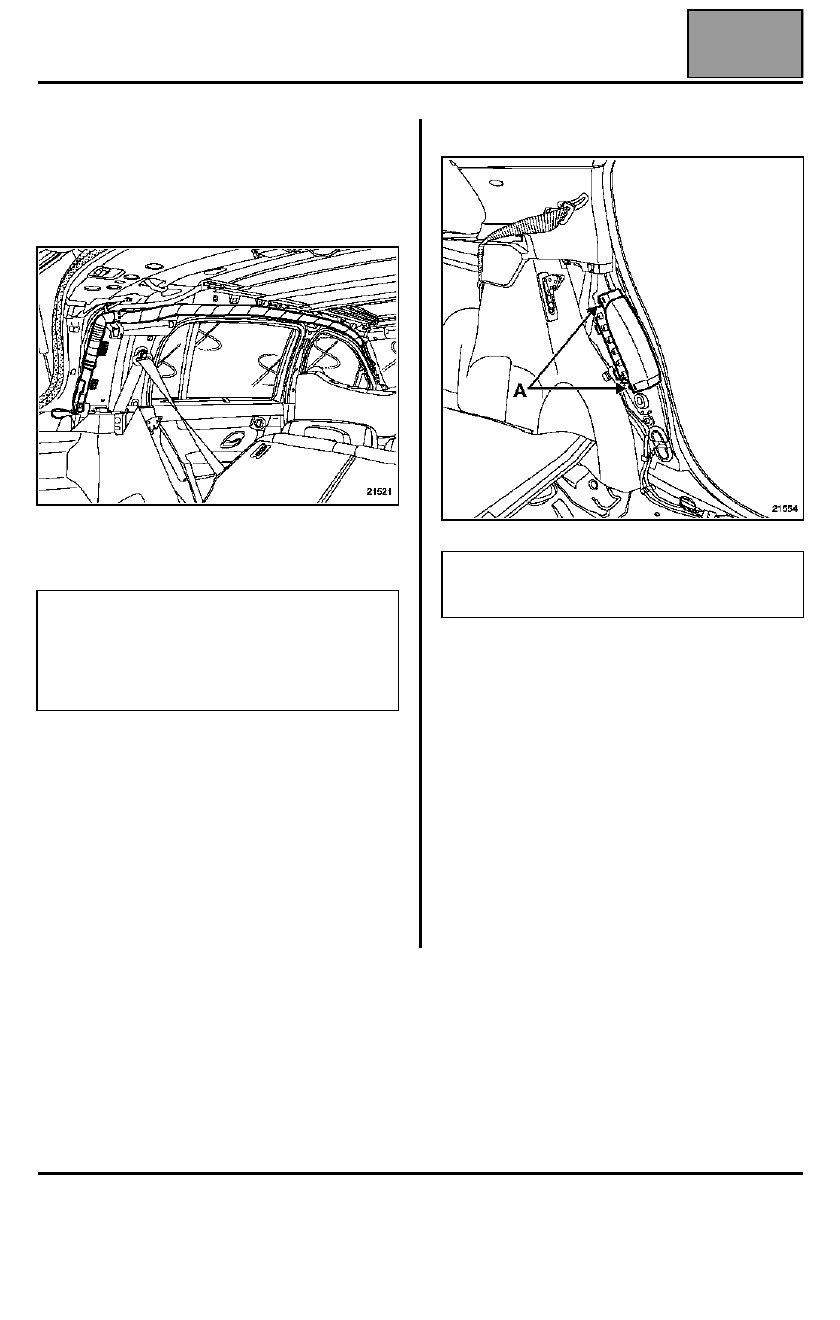

Extraer el cojín del airbag por sus dos tuercas (A).

REPOSICIÓN

Fijar el módulo airbag (par de apriete: 0,4 daN.m).

Asegurarse de que el cable de masa esté
correctamente empalmado al módulo airbag
respetando su recorrido y sus puntos de fijación.

Conectar el cable de masa.

Verificar el correcto bloqueo del conector.

Efectuar un control con el útil de diagnóstico.

Si todo es correcto, desbloquear la caja electrónica. Si
no es así consultar el capítulo de "Diagnóstico".

IMPORTANTE: antes de extraer un elemento del
sistema de seguridad, bloquear la caja electrónica
del airbag mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende (con el contacto puesto).

IMPORTANTE: consultar imperativamente el
capítulo "Proceso de destrucción" para
desechar un módulo airbag no activado.
